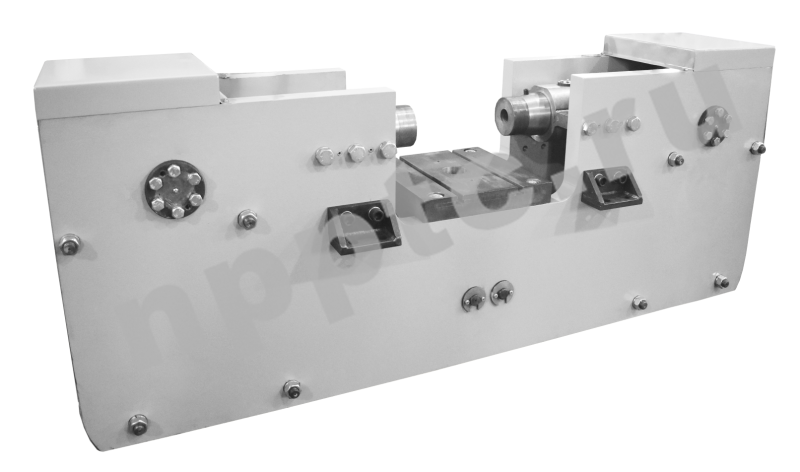

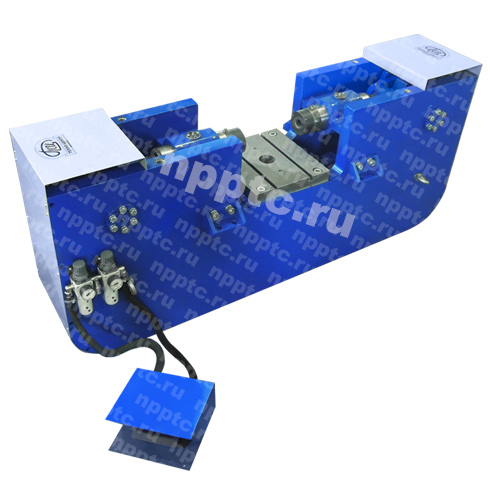

Предназначены для пробивки отверстий и пазов в стенках профилей.
Модель |
ПДД40/2 |
ПДДМ40/2 | ПДД60/2 | ПДДМ60/2 |
---|---|---|---|---|
Тип привода | пневм | гидравл | пневм | гидравл |
Усилие на каждом ползуне, тс* | 20...4 | 20...4 | 30...10 | 30...10 |
Ход каждого ползуна, мм | 6...50 | 6...50 | 15...50 | 15...50 |
Габариты подштамповой плиты, мм | 380х400 | 380х400 | 380х400 | 380х400 |
Расстояние между ползунами, мм* |
300 |
300 |
300 |
300 |
Расстояние ползуна-плита, мм* |
138 |
138 |
138 |
138 |
Установленная мощность, кВт | - | 8 | - | 8 |
Электропитание |
- |
380В |
- |
380В |
Давление воздуха, атм |
6 |
- |
6 |
- |
Расход воздуха (6 атм), л/цикл | 26 |
- |
29 |
- |
Габариты (LxBxH), мм |
1100х 600х 1250 |
1550х 600х 1350 |
1900х 600х 1350 |
2400х 600х 1350 |
Масса, кг | 480 | 600 | 730 | 880 |

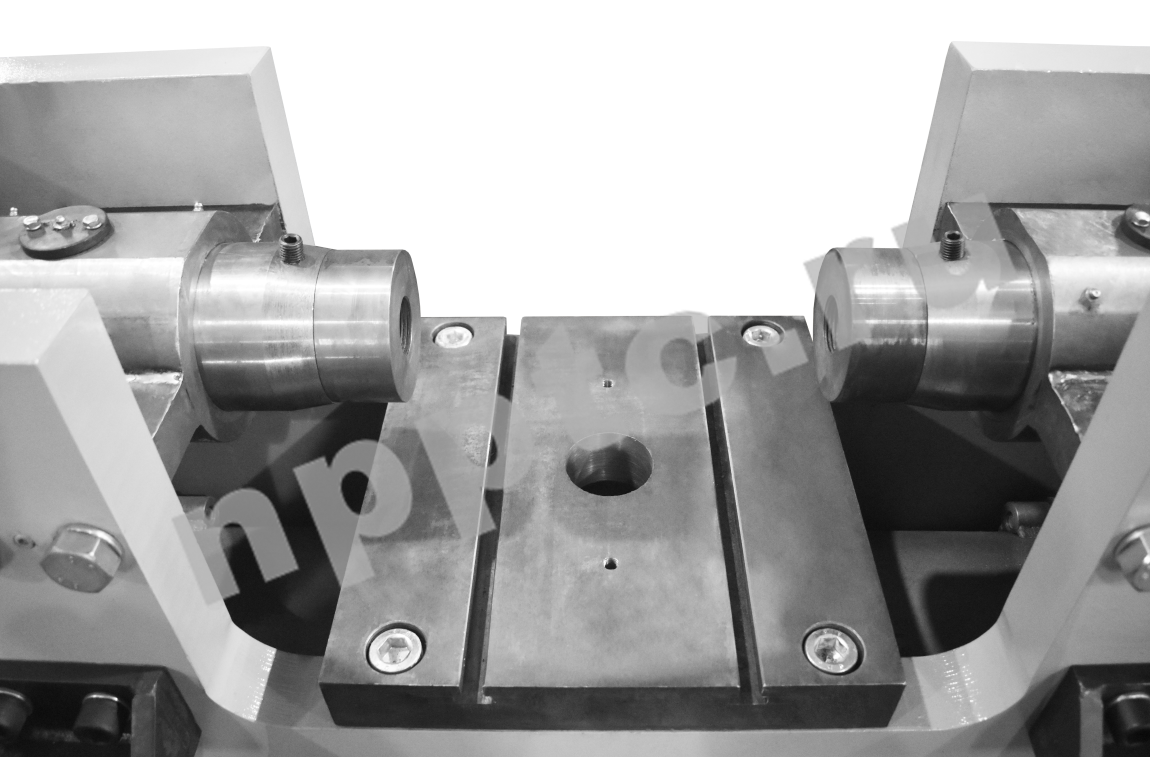

Профиль подается между ползунами пресса на заданный шаг. Оператор нажимает пневматическую педаль и оба ползуна с установленными в них пуансонами одновременно совершают рабочий ход, продавливая по отверстию с каждой стороны профиля. Отход в виде рваного металла отгибается внутрь матрицы по окружности отверстия. Матрица зафиксирована с помощью кронштейна (кронштейн на схеме условно не показан). Принцип с удалением отхода после вырубки – по аналогии.
