Галтовочные барабаны

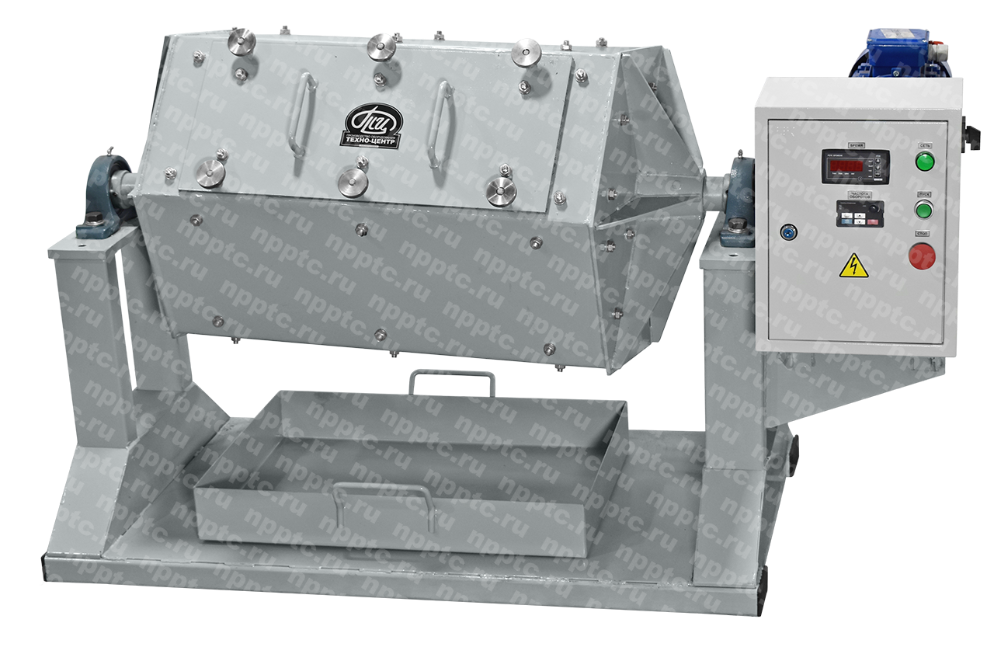

Галтовочный барабан БГ/185

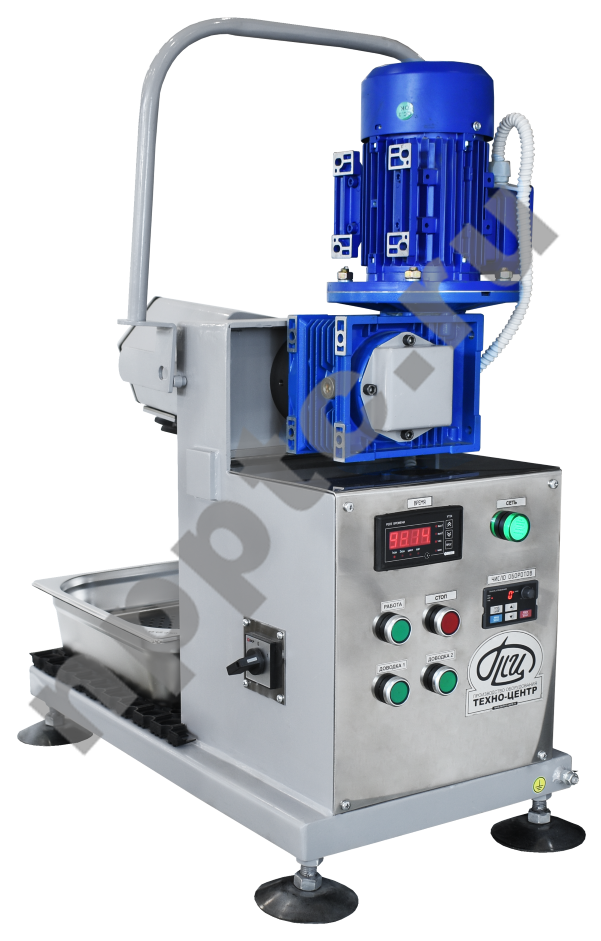

Галтовочный барабан БГ/14

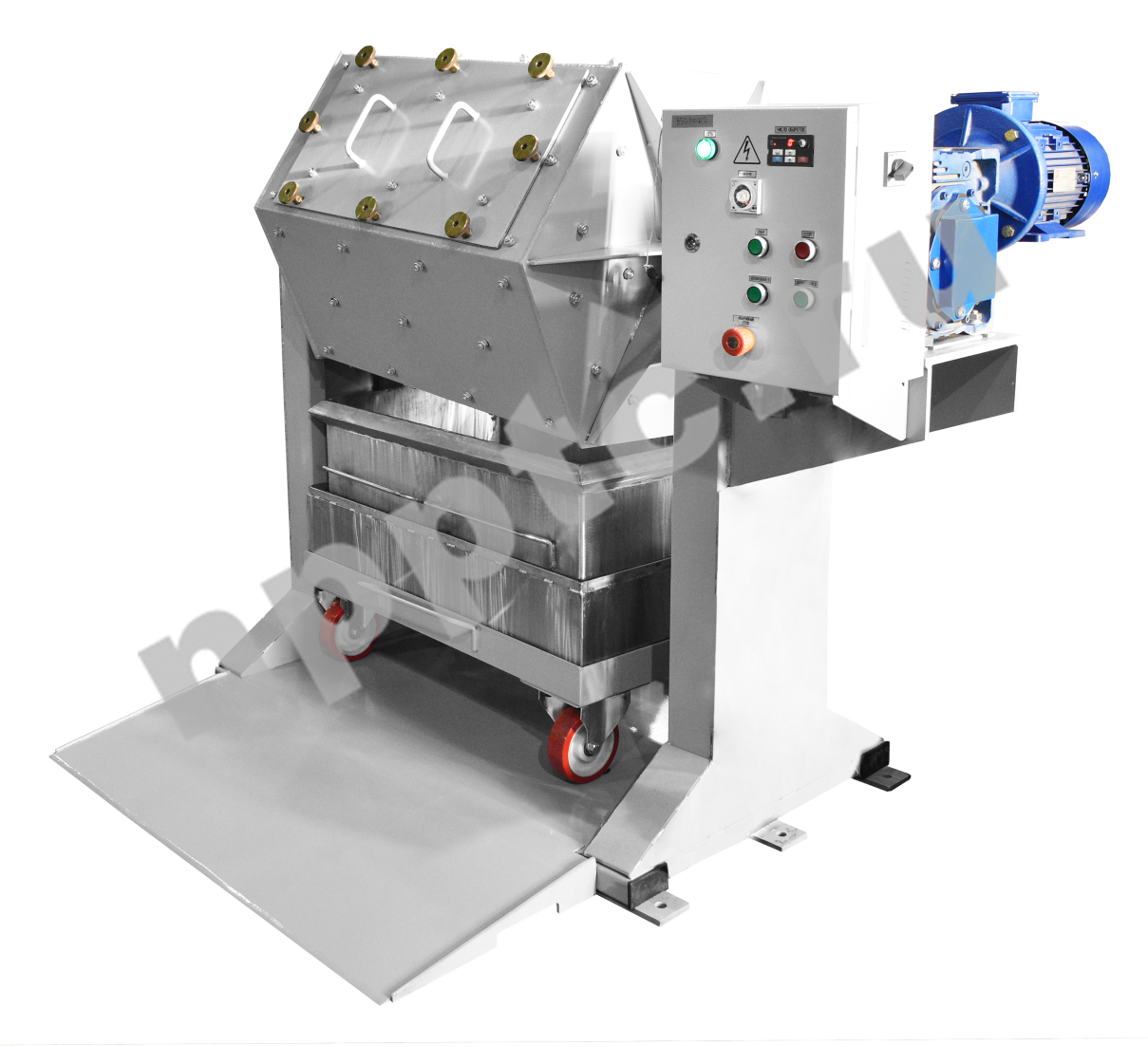

Галтовочный барабан БГ-60 с двойным лотком для выгрузки

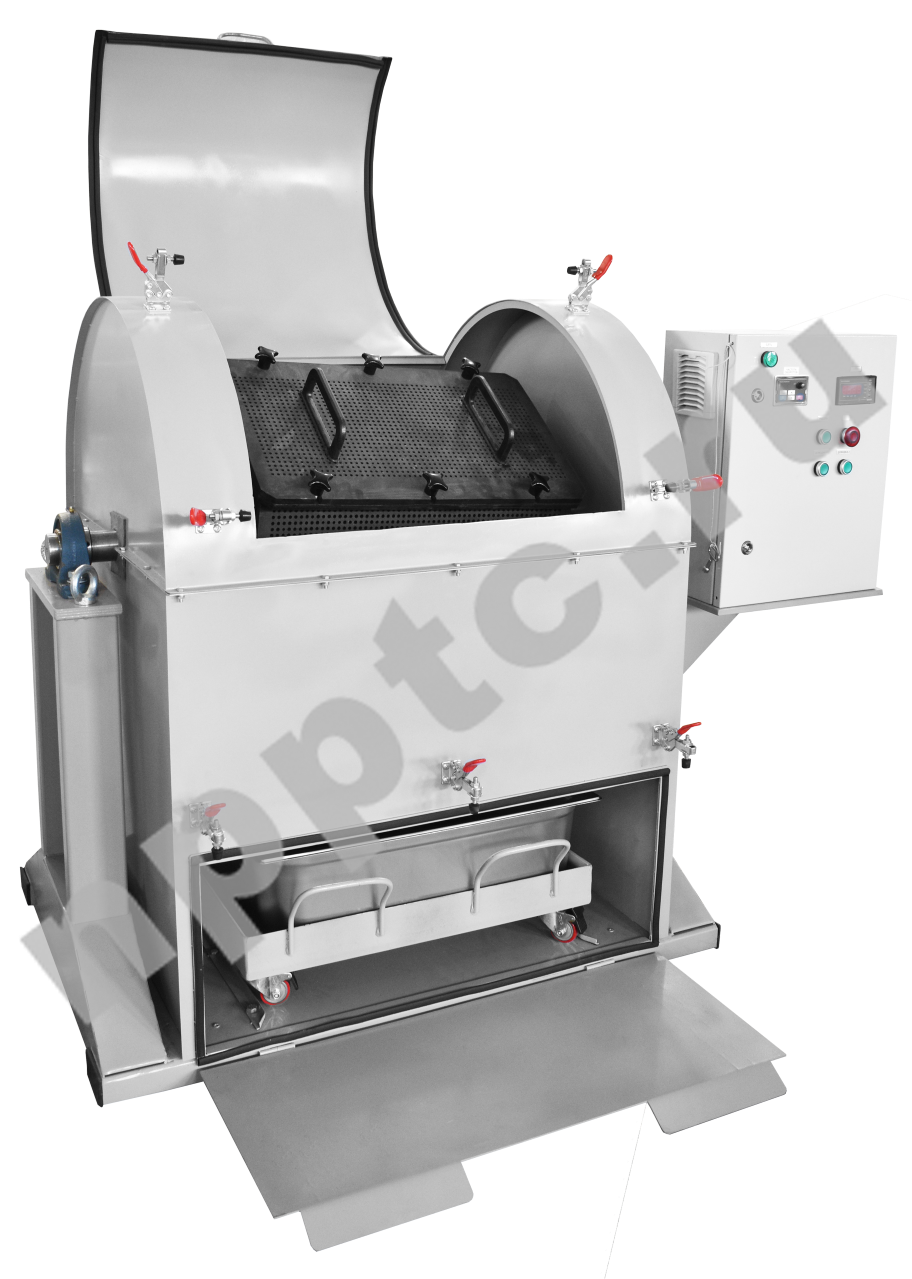

Галтовочный барабан БГ-300 с опцией мокрой галтовки

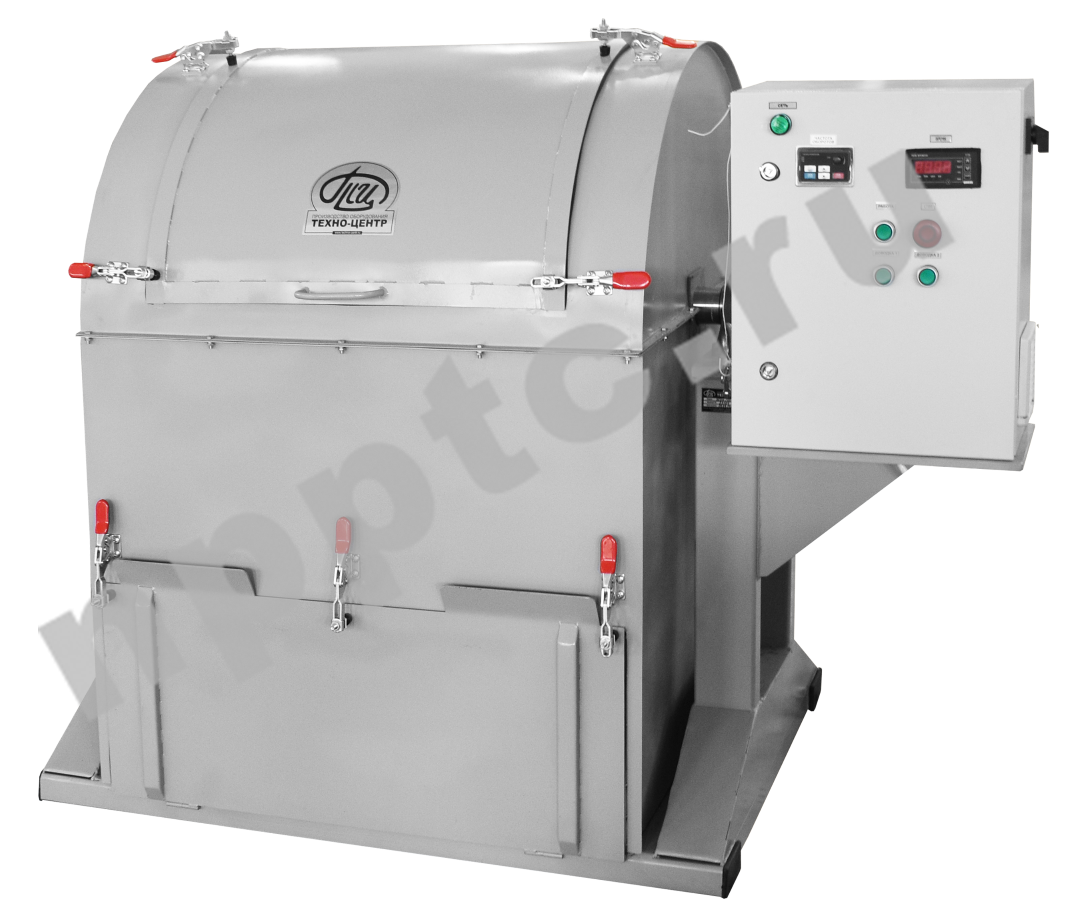

Галтовочный барабан БГ-600 с увеличенным расстоянием станина-лючок
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначены для улучшения качества поверхностей деталей во вращающемся барабане с добавлением абразива. Применение: скругление кромок, удаление заусенцев (после штамповки, резки гильотиной, ленточнопильным станком), окалины и облоя (после плазменной резки, автогена), ржавчины, формовочной земли и другое.

Технические характеристики

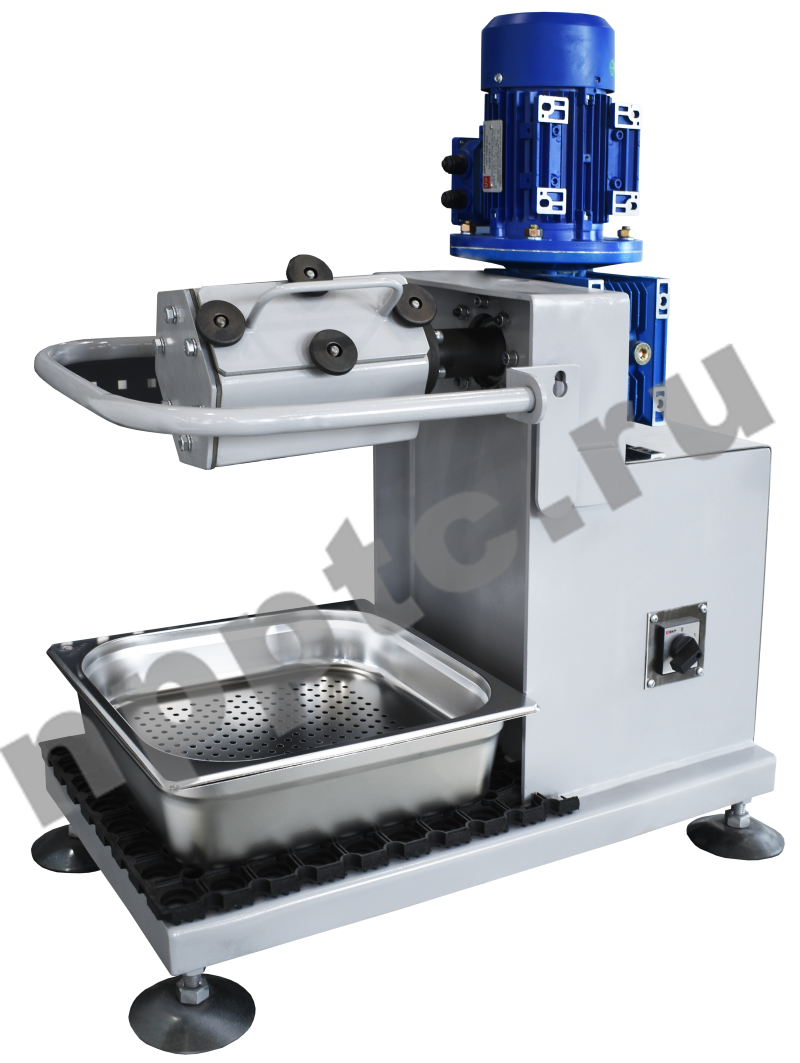

Консольные галтовочные барабаны:
Модель
БГ/2  БГ/5  БГ/8  БГ/14  БГ/30
Общий объем барабана, л
14  30
Количество граней
Максимальная загрузка, кг  20     20  20  20  20
Частота оборотов, об/мин  43  43  43  43  43
Установленная мощность, кВт  0,75  0,75  0,75  0,75  0,75
Электропитание  220В  220В  220В  220В  220В
Габариты (ДxШxВ), мм  780х
400х
810
780х
400х
810
780х
400х
810
780х
400х
810
780х
400х
810
Масса, кг  60
68  71  75  80

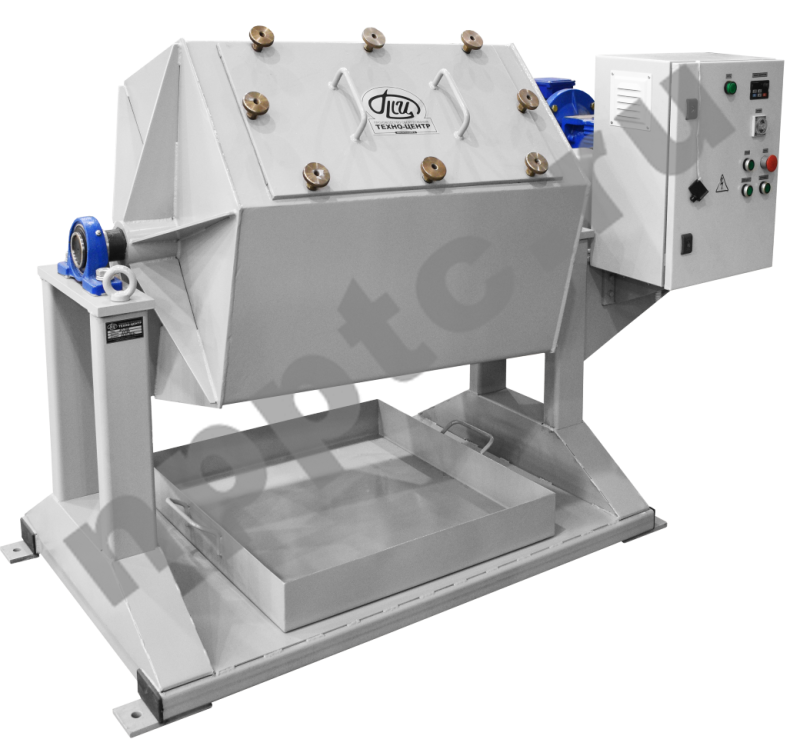

Двухопорные галтовочные барабаны:
  Модель БГ/60  БГ/185  БГ/300  БГ/600
Общий объем барабана, л 60
185  300  600
Количество граней
Максимальная загрузка, кг  110  150  250  580
Частота оборотов, об/мин  41  45  36  35
Установленная мощность, кВт  2,2 2,2  11
Электропитание  380В  380В  380В  380В
Габариты (ДxШxВ), мм  1200х
900х
950
1600х
900х
1050
1650х
900х
1050
2100х
1100х
1350
Масса, кг 300  400  600  800


Конструктивные особенности

Конструкция галтовочных барабанов обеспечивает:

  • Экономию производственных площадей и высокие показатели надежности;
  • Повышение эффективности галтовки - барабан выполняется с эксцентриком;
  • Увеличенный срок службы мотора-редуктора.
Дополнительные опции
  • Таймер для задания времени галтовки – по истечении заданного времени галтовочный барабан автоматически останавливается;
  • Частотный преобразователь – для плавной регулировки частоты оборотов барабана;
  • Футеровка внутренней поверхности барабана резиной (или другими листовыми материалами) – для повышения шумоизоляции при галтовке и для более ”щадящей” обработки деталей;
  • Изменение объема и формы барабана;
  • Модернизация для мокрой галтовки;
  • Исполнение барабана из нержавеющей стали и других материалов.

В качестве абразива может применяться ореховая скорлупа, опилки, стальная дробь, шлак, бой шлифовальных кругов, галька и специальные виды абразивов – в зависимости от применяемой технологии. Длительность цикла галтовки, тип абразива, соотношение абразива и деталей определяются экспериментально.


Галтовка проушин_3.png

Пример галтовки деталей из черной стали. Деталь сверху - до галтовки, снизу - после.
