Листогибочные машины

Листогибочная машина ЛГ1000/3
Листогибочная оснастка для моделей ЛГ
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначены для гибки деталей из листового металла.

Листогибочная машина ЛГ1250-3

Технические характеристики

Модель ЛГ800/3 ЛГ1000/3  ЛГ1250/3
Рабочая длина, мм 800 1000 1250
max толщина листа (Ст3), мм  3 3 3
max длина отгибаемой полки


   - при ширине листа менее 800 мм 270
270
270
   - при ширине листа более 800 мм 150
150
150
Ход пуансона (регул), мм 25 25 25
Давление сжатого воздуха, атм  6 6 6
Расход воздуха, л/цикл 30
30 30
Габариты (LxBxH), мм  1100х
600х
1450
1300х
600х
1450
1650х
850х
1450
Масса, кг  570 620 700


Листогибочные машины с пневматическим приводом (подключаются к магистрали сжатого воздуха).

По отдельному запросу изготовим листогибочную машину с гидравлическим приводом.


Дополнительное описание и параметры:

  • Листогибочные машины ЛГ применяются для гибки деталей с длиной отгибаемой полки до 150…270 мм (по причине С-образной формы станины) в зависимости от ширины листа.
  • Траверса не ограничена колонками – это позволяет: удобно снимать детали сложной конфигурации протяжкой вдоль пуансона, а также выполнять пошаговую гибку листа (т.е. согнуть часть листа, переместить лист на шаг вдоль пуансона и снова согнуть).
  • Используя краевые вылеты траверсы (кроме ЛГ800/3) можно сгибать детали замкнутого контура;

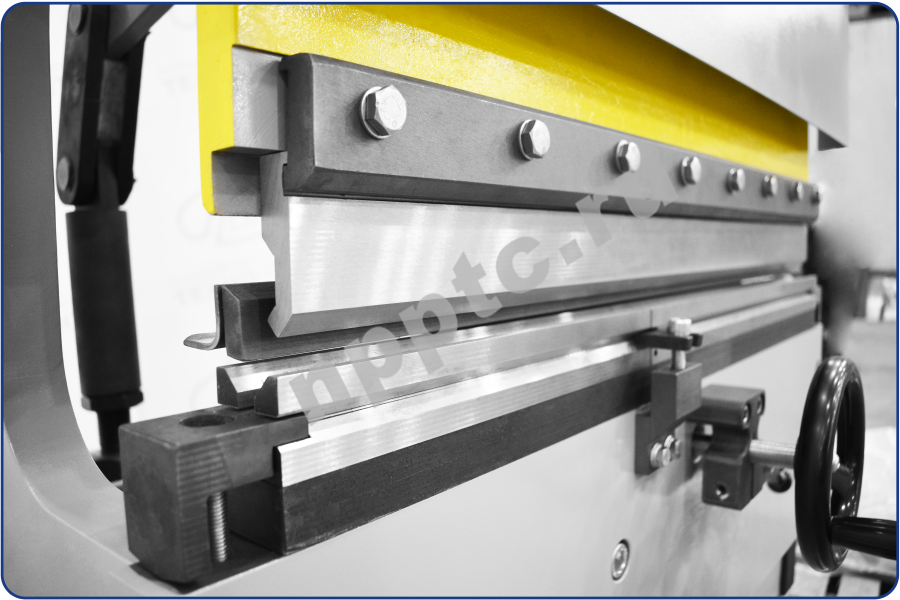

  • Конфигурация пуансона позволяет получать двойную отбортовку. Минимальная длина отгибаемой полки 7 мм (на ручье 10 мм). Призма 4-х ручьевая обеспечивает гибку листа в широком диапазоне толщин.
  • Регулировка хода пуансона (опция) позволяет задавать угол сгибаемого листа.
