Двухколонные прессы

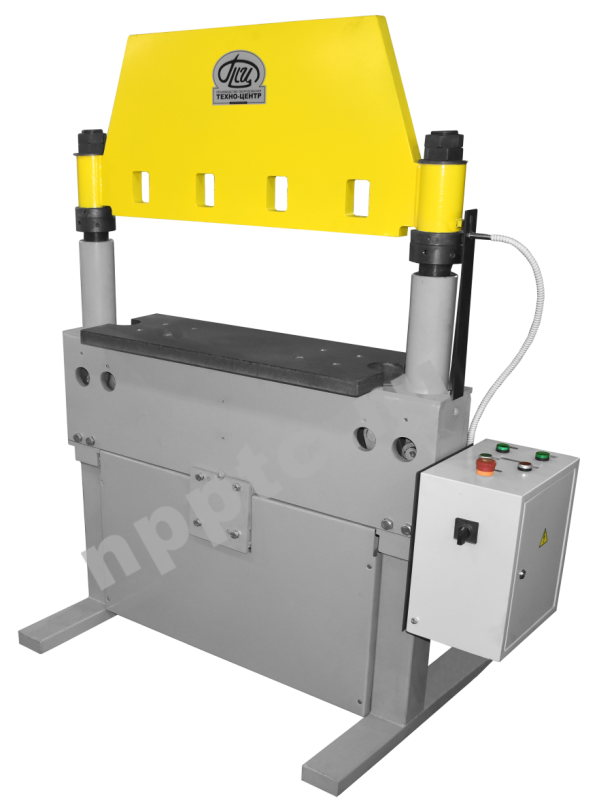

Пресс двухколонный ПД1600-26
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначены для холодной штамповки: вырубки отверстий и пазов, пуклевок, вытяжки, гибки и т.п. различного профиля и размеров – наиболее целесообразно применять при групповой многопозиционной обработке.

Пневматические

Технические характеристики

Модель
ПД800-18
ПД1300-27
ПД1600-26
ПД2000-25
Расстояние между колонками, мм 800 1300 1600 2000
Усилие, тс  18 27  26 25
Ход траверсы, мм   28 28 28 28
Расход воздуха (6 атм), л/цикл   26 29 29 29
Габариты (LxBxH), мм   1100х
600х
1250
1550х
600х
1350
1900х
600х
1350
2400х
600х
1350
Масса, кг
480 600 730 880


Расстояние между траверсой и подштамповой плитой, система крепления штампов и другие технические характеристики согласовываются дополнительно в зависимости от задачи.

Гидравлические

Технические характеристики

Модель
ПДМ800-25  ПДМ1300-40   ПДМ1600-40 ПДМ2000-35
Расстояние между колонками, мм 800 1300 1600 2000
Усилие, тс  25 40 40 35
Ход траверсы, мм  28 28 28 28
Установленная мощность, кВт   4 4 4 4
Электропитание
380В
380В
380В
380В
Габариты (LxBxH), мм   1100х
600х
1350
1550х
600х
1450
1900х
600х
1450
2400х
600х
1450
Масса, кг    530 650 780 930


Расстояние между траверсой и подштамповой плитой, система крепления штампов и другие технические характеристики согласовываются дополнительно в зависимости от задачи.

Гидравлические прямого действия

Технические характеристики

Модель
ПДМ400-12  ПДМ1000-40
Расстояние между колонками, мм 400 1000
Усилие, тс  12 40
Ход траверсы, мм  75...85 75...85
Установленная мощность, кВт   4
15
Электропитание
380В
380В
Габариты (LxBxH), мм   1300х
600х
1400
1550х
600х
1450
Масса, кг    520 670


Расстояние между траверсой и подштамповой плитой, система крепления штампов и другие технические характеристики согласовываются дополнительно в зависимости от задачи.


Конструктивные особенности:

  • Возможность установки по длине траверсы нескольких штампов: например, пробивка отверстий, вырубка пазов и гибка (таким образом, один пресс объединяет несколько рабочих мест и обеспечивает процесс от заготовки до детали).
  • Конструкция позволяет обработку с рулона  (прессы могут встраиваться в автоматические линии).
  • Технологичность конструкции, запас прочности и применение импортных комплектующих обеспечивают многолетнюю эксплуатацию при двухсменном режиме работы.
  • Эргономичность: низкий уровень шума.
  • Простая переналадка параметров – нет необходимости привлекать специалистов с углубленными техническими знаниями.
  • Малогабаритность, компактность – значительная экономия производственных площадей.
  • Малый вес – бесфундаментная установка, возможность размещения на разных этажах зданий.
  • “Подключил и работай” – достаточно подключить двухколоночный пресс к источнику питания.
