Линия для штамповки изделий из штрипсы

Линия для штамповки изделий из штрипсы
Линия для штамповки изделий из штрипсы
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Автоматизированная линия с автоматической подачей штрипсы предназначена для штамповки изделий.

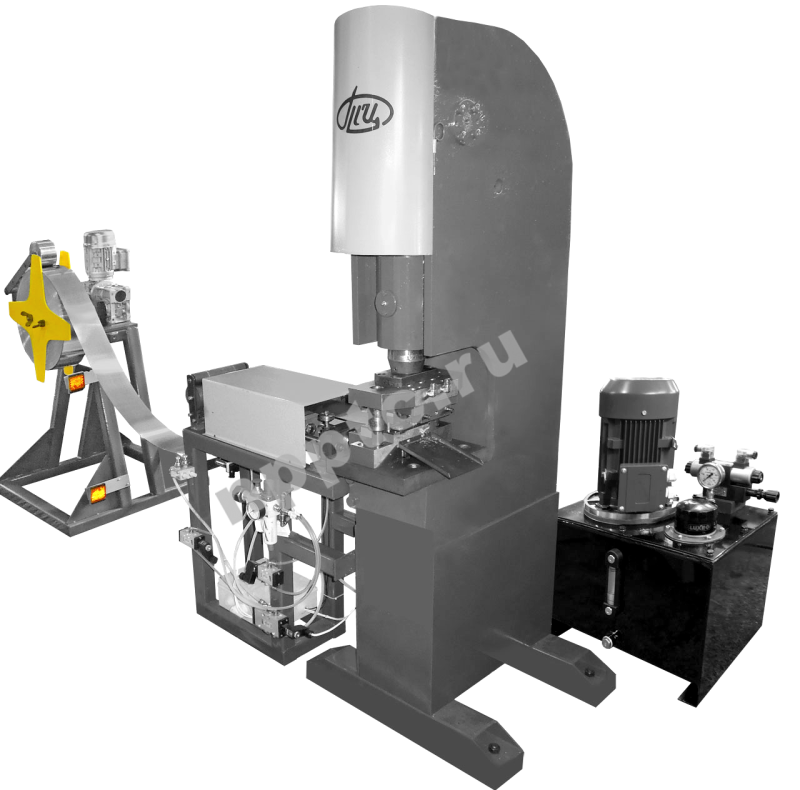

Состав линии

1. Размотчик – устройство для установки бухты со штрипсой и ее размотки
2. Модуль рихтовки (опция) - штрипса перед обработкой предварительно калибруется для получения качественного конечного изделия
3. Шаговая подача – устройство подачи штрипсы в пресс
4. Пресс со штампом – для изготовления радиаторной пластины
5. Гидростанция
6. Пульт управления

Линия для штамповки изделий из штрипсы
            Радиаторная пластина                                            Радиатор в сборе

Комплект поставки:

1. Линия для штамповки изделий из штрипсы – 1 шт.
2. Штамп для получения радиаторной пластины – 1 шт.
3. Технический паспорт – 1 шт.
Технические характеристики

В зависимости от конфигурации получаемого изделия линия комплектуется соответствующим размотчиком, прессом усилием от 20 до 100 тс и при необходимости модулем рихтовки штрипсы.

Ниже приведены параметры линии в комплектации для производства радиаторных пластин:

Производительность, сек/шт
Параметры материала
   - исходный материал  штрипса
стальная
оцинкованная
   - толщина, мм  0,3
   - ширина, мм  100
   - макс. наружный диаметр бухты, мм   500
   - внутренний диаметр бухты, мм  152
   - масса бухты, не более, кг   50
Параметры пресса
   - усилие, тс   20
   - привод гидравлический
Расход сжатого воздуха, л/цикл  3,3
Давление сжатого воздуха, атм
Установленная мощность, кВт   4,1
Электропитание 380В
Габариты размеры, мм  3400х2200х1650
Масса, кг   600
Конструктивные особенности

1. Линия полностью автоматизирована – от рабочих требуется только периодически устанавливать бухту с штрипсой в размотчик.

2. Простота в работе и обслуживании – конструкция линии выполнена таким образом, что не требуется привлечение рабочих с углубленными техническими знаниями..

3. Малогабаритность и малый вес – позволяют легко доставить и установить линию в месте эксплуатации.

4. Экономичность энергозатрат – линия потребляет  малое количество сжатого воздуха (3,3 л/цикл) и работает с подключением к гидростанции мощности (4 кВт).
