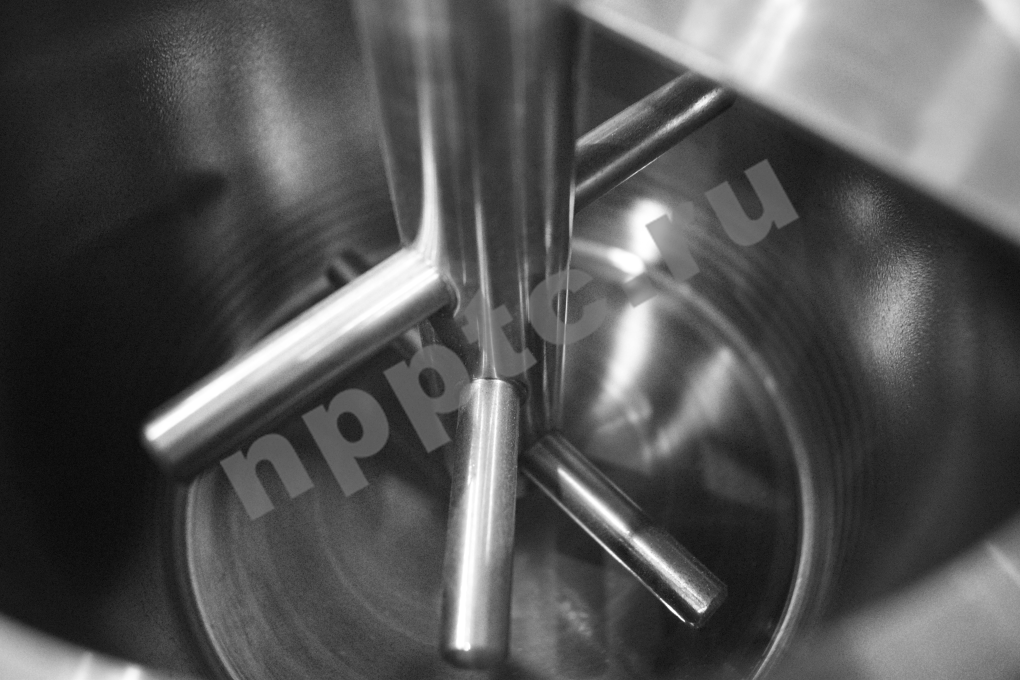

Аттриторы лабораторные

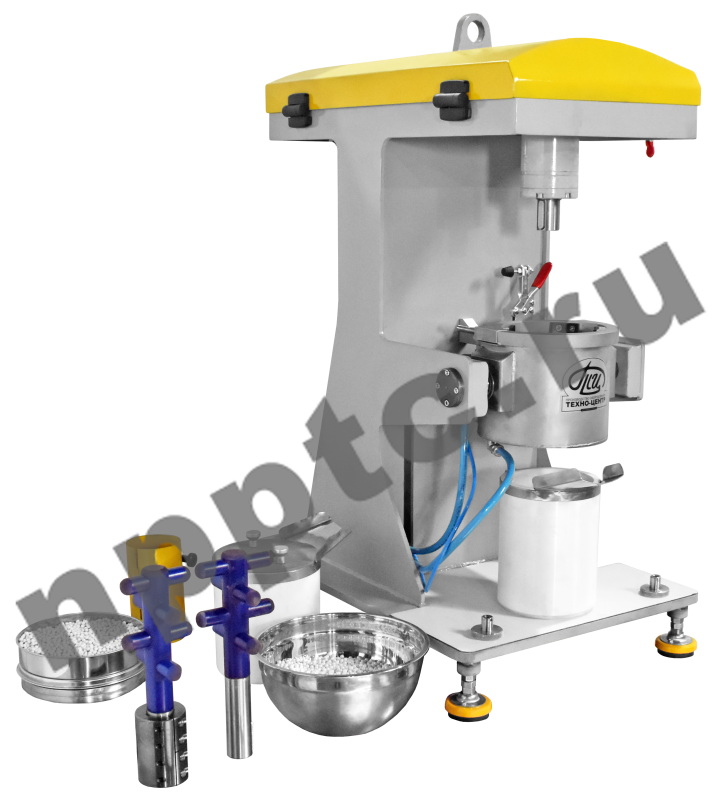

Лабораторный аттритор АПД-2-ЛМ (объемом 2 л с поворотной рабочей камерой из карбида кремния)

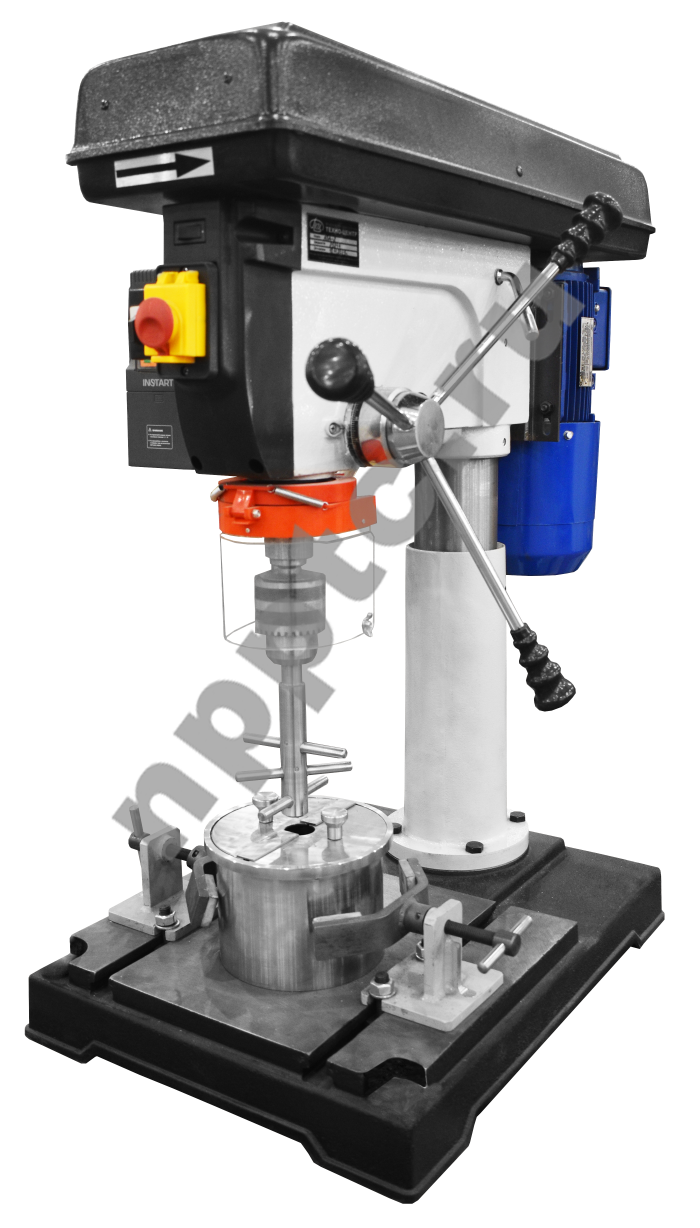

Лабораторный аттритор АПД-3-Л (объемом 3 л с съемной рабочей камерой из нержавеющей стали)
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Аттриторы АПД относятся к размольному оборудованию интенсивного действия и позволяют выполнять тонкий и сверхтонкий (<1 мкм) размол, смешивание, активацию, механохимическое легирование материалов различной твердости.

Отрасль применения аттриторов

  • Керамическая / Стекольная

  • Инструментальная / Твердосплавная

  • Электронная / Авиакосмическая

  • Химическая / Металлургическая

  • Автомобильная / Машиностроительная

  • Горнодобывающая / Атомная

  • Фармацевтическая / Косметическая


Примеры размалываемых материалов

Оксиды железа

Покрытия для бумаги

Ферросплавы

Карбид вольфрама

Графит

Чернила/пигменты

Известь, глина, торф

Карбид бора

Кремний

Стеклянные фриты

Оксид алюминия

Карбид кремния

Кварцевый песок

Цементный клинкер

Пьезокерамика

Кобальт

Тонер

Железная руда

Оксид циркония

Медь

Пластик

Катализаторы

Алюминий

Никель

Силикат-глыба

Ферриты

Оксид бериллия

Глазури

Стекло

Шоколад

Фарм. субстанции

и многое другое


Технические характеристики
Подъем/
опускание
рабочей
камеры
АПД
0.5-Л
АПД
1-Л
АПД
1,5-Л
АПД
2-Л
АПД
3-Л
АПД
4-Л
АПД
5-Л
    Поворот
рабочей
камеры
АПД
0.5-ЛМ
АПД
1-ЛМ
АПД
1,5-ЛМ
АПД
2-ЛМ
АПД
3-ЛМ
АПД
4-ЛМ
АПД
5-ЛМ
Общий объем 0,5 л 1 л 1,5 л 2 л 3 л 4 л 5 л
Технические характеристики АПД-Л АПД-ЛМ
Основное применение Тонкий и сверхтонкий размол,  истирание, смешивание Тонкий и сверхтонкий размол,  истирание, смешивание
Принцип воздействия на материал Удар, истирание Удар, истирание
Применяется для материалов Твердых, средней твердости, мягких, хрупких  Твердых, средней твердости, мягких, хрупких
Тип размола Сухой/мокрый Сухой/мокрый
Максимальные размеры загружаемого материала *, мм До 5 мм До 5 мм
Конечная дисперсность материала * До 1 мкм До 1 мкм
Оптимальный диаметр применяемых шаров * 3-6 мм 3-6 мм
Рабочий объем (шары + материал) * 50-80 % от общего объема 50-80 % от общего объема
Разгрузка готового порошка Ручным опусканием и съемом рабочей камеры Ручным съемом ворошителя и поворотом размольной камеры
Частота оборотов ворошителя 80…600 об/мин 80…600 об/мин
Регулировка интенсивности работы Частотным преобразователем Частотным преобразователем
Задание времени размола Таймером Таймером
Установленная мощность, кВт 1,1 1,1
Подключение к сети электропитания 380В, 50Гц 380В, 50Гц
Габаритные размеры (ДxШxВ), мм 510х360х780 520х360х980
Масса, не более, кг 125 155

* Данные параметры зависят от физико-механических свойств размалываемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.

Дополнительная комплектация и модернизация:

  • Подача в рабочую камеру аттритора инертного газа.
  • Изготовление электрической части во взрывобезопасном исполнении.
  • Выполнение рабочих органов аттритора из черной стали (в том числе из специальных сталей).13_АПД_Страница_07_Изображение_0004.png
  • Комплектование размольными шарами.
  • Футеровка ворошителя.

13_АПД_Страница_07_Изображение_0001-1165 С.png 13_АПД_Страница_07_Изображение_0002-1166 С.png
Оксид циркония ZrO₂
Нержавеющая сталь 12Х18Н10Т
Оксид алюминия Al₂O₃

Карбид вольфрама WC
Фторопласт Ф-4 (Тефлон)
Футеровка полиуретаном


Объемы размольных камер:

Материал

Объем размольного стакана

500 мл 1000 мл 1500 мл 2000 мл 3000 мл 4000 мл 5000 мл
Агат




Оксид циркония ZrO₂
Нержавеющая сталь 12Х18Н10Т
Оксид алюминия Al₂O₃
Карбид вольфрама WC
Фторопласт Ф-4 (Тефлон)



Футеровка полиуретаном
Карбид кремния SiC


Также можем выполнить футеровку лопастей ворошителя из различных материалов (оксид алюминия, оксид циркония, карбид вольфрама, полиуретан, полипропилен и другими материалами).



Конструктивные особенности
  • Конструкцией обеспечивается значительная эффективность размола по сравнению с шаровыми мельницами: производительность выше в ~10 раз, дисперсность минеральных наполнителей выше в ~2 раза.
  • Высокая функциональность и надежность конструкции аттритора позволяют применять его практически для любых задач (в том числе для высокотвердых материалов).
  • Аттритор может быть выполнен как в простом исполнении (общепромышленном), так и в специальном исполнении для работы в инертной среде, взрывозащищенном исполнении, в вакууме, в среде азота (для сильного охлаждения) или с подачей масла в рубашку для высокого нагрева (до 300 С).
  • Возможность легкой и быстрой установки рабочих камер из различных материалов – для каждого вида размалываемого продукта можно подобрать наилучший материал рабочей камеры и мелющих элементов.
  • Система управления обеспечивает удобство в обслуживании и в работе (в том числе при отработке новых технологических режимов размола).

Принцип работы


Распределение обрабатываемой смеси

Аттритор представляет собой сварную станину, на которой смонтирована рабочая камера, имеющая возможность поворота. Внутри рабочей камеры, на донце, установлена стальная решетка с пазами, которая предназначена для удержания размольных шаров в рабочей камере. Решетка смещена от оси вращения ворошителя к периферии рабочей камеры, что повышает эффективность выгрузки размолотого материала.

Важной особенностью конструкции рабочей камеры является радиусный переход от донца к вертикальной стенке, что исключает образование застойной зоны при размоле. Снаружи рабочая камера имеет герметичную полость (рубашку) для подключения к системе холодного водоснабжения. Охлаждение рабочей камеры необходимо для снижения нагрева, который возникает вследствие интенсивного трения размольных шаров друг о друга, о рабочие органы аттритора.

В верхней части станины установлен привод вращения ворошителя. В рабочую камеру аттритора загружаются шары (45-70%) и материал (30-55%). Эффективность размола объясняется неравномерной скоростью перемещения шаров по объему рабочей камеры - угловая и линейная скорости находящихся в контакте с ворошителем шаров неравномерно изменяются при сообщении движения от шара к шару (то есть, траектория движения шара задается случайным образом).

13_АПД_Страница_02_Изображение_0002-1155 С.png


Принцип воздействия шаров на материал

При вращении ворошителя шаровая загрузка приводится в движение: материал распределяется между шарами и подвергается ударному и преимущественно истирающему воздействию. В отличие от шаровых мельниц, рабочая камера аттритора загружается практически полностью – то есть, шары находятся постоянно в контакте с частицами материала и непрерывно совершают полезную работу.

13_АПД_Страница_02_Изображение_0003-1156 С.png

Распределение энергии движения шаров
при работе аттритора

Учитывая основной технологический принцип разрушения материала в аттриторе интенсивным истиранием, наиболее важным для эффективного размола является наибольшая площадь соприкосновения шаров друг с другом. Под влиянием ворошителя вся шаровая загрузка приходит в движение – каждый размольный шар сообщает разнонаправленное произвольное движение другому соседнему шару. Максимальная скорость движения шаров достигается ближе к 80% от центра ворошителя (чем дальше от центра ворошитель, тем больше возрастает скорость движения шаров в рабочей камере). Также можно заметить, что энергия на самом конце ворошителя начинает интенсивно снижаться, такая особенность работы аттритора позволяет максимально снизить износ стенок рабочей камеры. Основному износу подвержены шары и крайние части лопастей ворошителя – это делаем обслуживание аттритора простым и доступным.

Преимущества лабораторных аттриторов для тонкого и сверхтонкого (ультрадисперсного) размола

  • Эффективный и быстрый размол различных материалов.
  • Расширенные возможности подбора материалов размольной гарнитуры и шаров (оксид циркония, оксид алюминия, карбид вольфрама, карбид кремния, полиуретан, фторопласт, полипропилен, нержавеющая сталь и т.д.) для каждого технологического процесса.
  • Система управления обеспечивает удобство в обслуживании и в работе (задание времени работы, частоты оборотов ворошителя).
  • Удобная и быстрая система съема и установки ворошителя.
  • Имеется возможность съема емкости для её замывки или транспортировки в удобную зону выгрузки (например, вытяжной шкаф или перчаточный бокс.
  • Простота ввода в эксплуатацию, легкость в техническом обслуживании и удобная система управления позволяют эксплуатировать аттритора в любых лабораториях.
