Листогибочные прессы

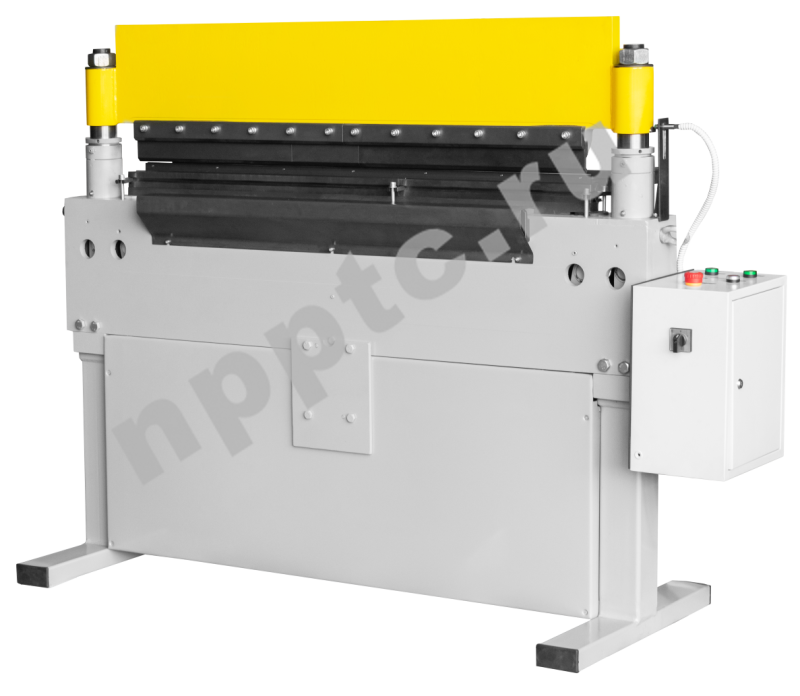

Листогибочный пресс гидравлический ЛПКМ1250/3-28

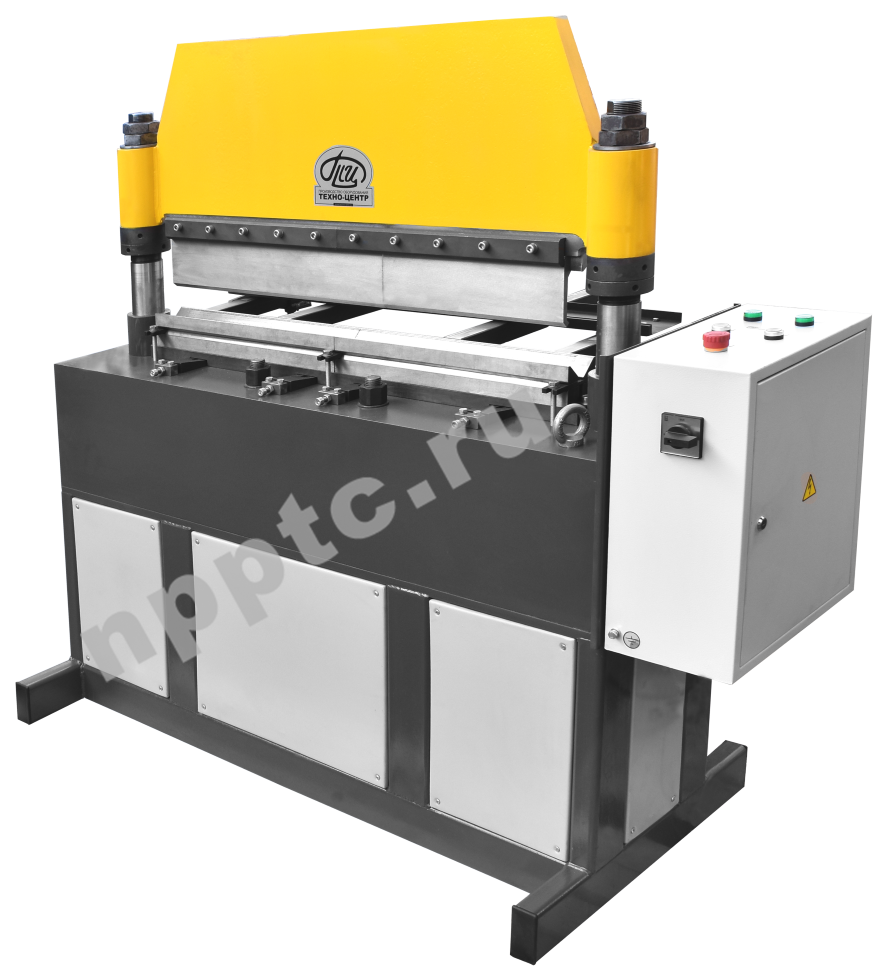

Листогибочный пресс ЛПКМ1600 с радиусным инструментом
Пуансон и призма для радиусного гиба
Спецоснастка для плющения бортов
Гибка коробчатых изделий
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначены для гибки деталей из листового металла.

Пневматика ЛПК-28

Листогибочные прессы пневматические

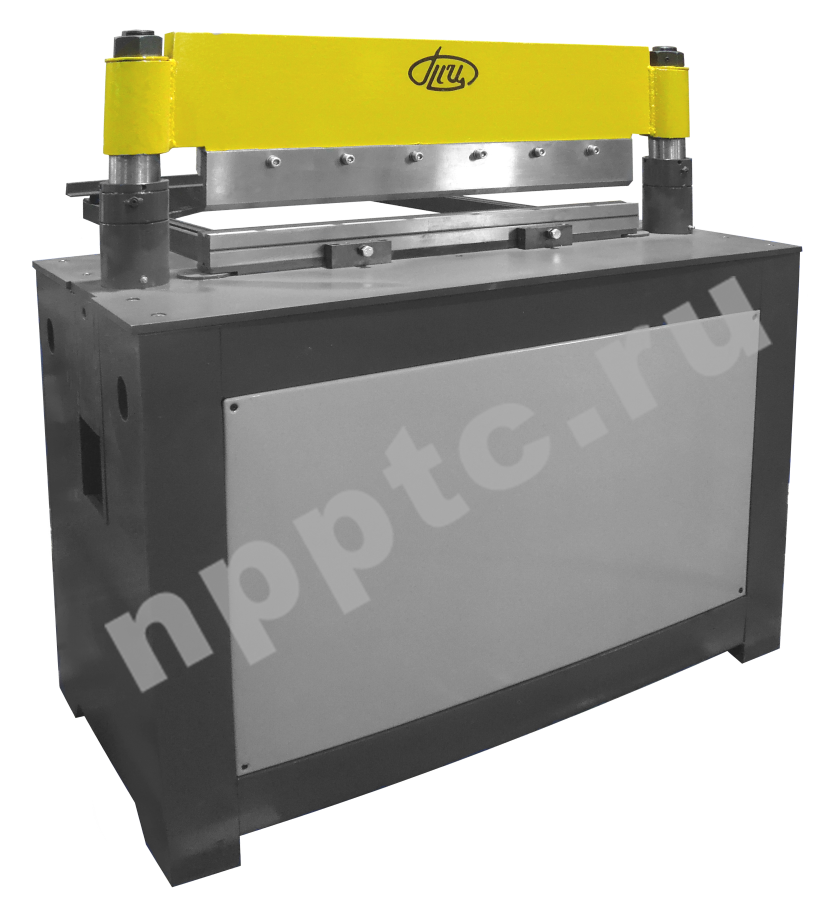

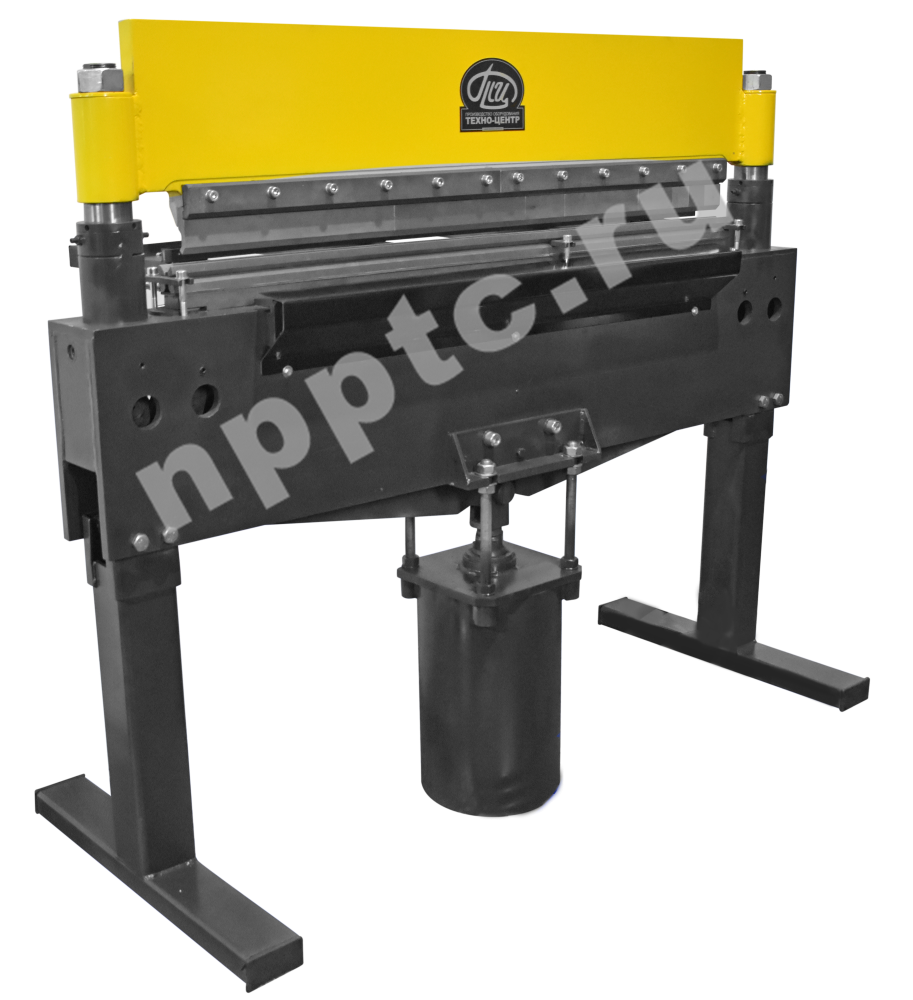

                         ЛПК1250/2,5-28                               ЛПК2000/2,5-28

Технические характеристики

Модель ЛПК
800/3-28
ЛПК
1250/2,5-28
ЛПК
1600/2,5-28
ЛПК
2000/2,5-28
Рабочая длина, мм 800
1250
1600  2000
max толщина листа (Ст3), мм 2,5  2,5  2,5
Ход пуансона (регул), мм  до 28  до 28  32
32
Давление сжатого воздуха, атм  6
Расход воздуха, л/цикл  26  29  29  29
Габариты (LxBxH), мм  1100х
800х
1350
1650х
850х
1450
2000х
800х
1450
2400х
900х
1450
Масса, кг
500  630  750  920


Листогибочные прессы с пневматическим приводом (подключаются к магистрали сжатого воздуха).


Дополнительное описание и параметры:


  • Листогибочные прессы ЛПК-28 применяются для типовой гибки листа под углом от 90 градусов.
  • Максимальная длина отгибаемой полки с установкой размера по заднему упору - 350 мм. При снятом заднем упоре длина отгибаемой полки не ограничена.
  • Конфигурация пуансона позволяет получать двойную отбортовку. Минимальная длина отгибаемой полки 7 мм (на ручье 10 мм). Призма 4-х ручьевая обеспечивает гибку листа в широком диапазоне толщин.
  • Система крепления обеспечивает быструю и удобную установку наборных (сегментных) пуансонов различной длины (в зависимости от сгибаемой детали).
  • Пресс модели ЛПК2000/2,5-28 оснащен системой компенсации прогиба.
  • Регулировка хода пуансона позволяет задавать угол сгибаемого листа.

Гидравлика ЛПКМ-28

Прессы листогибочные гидравлические

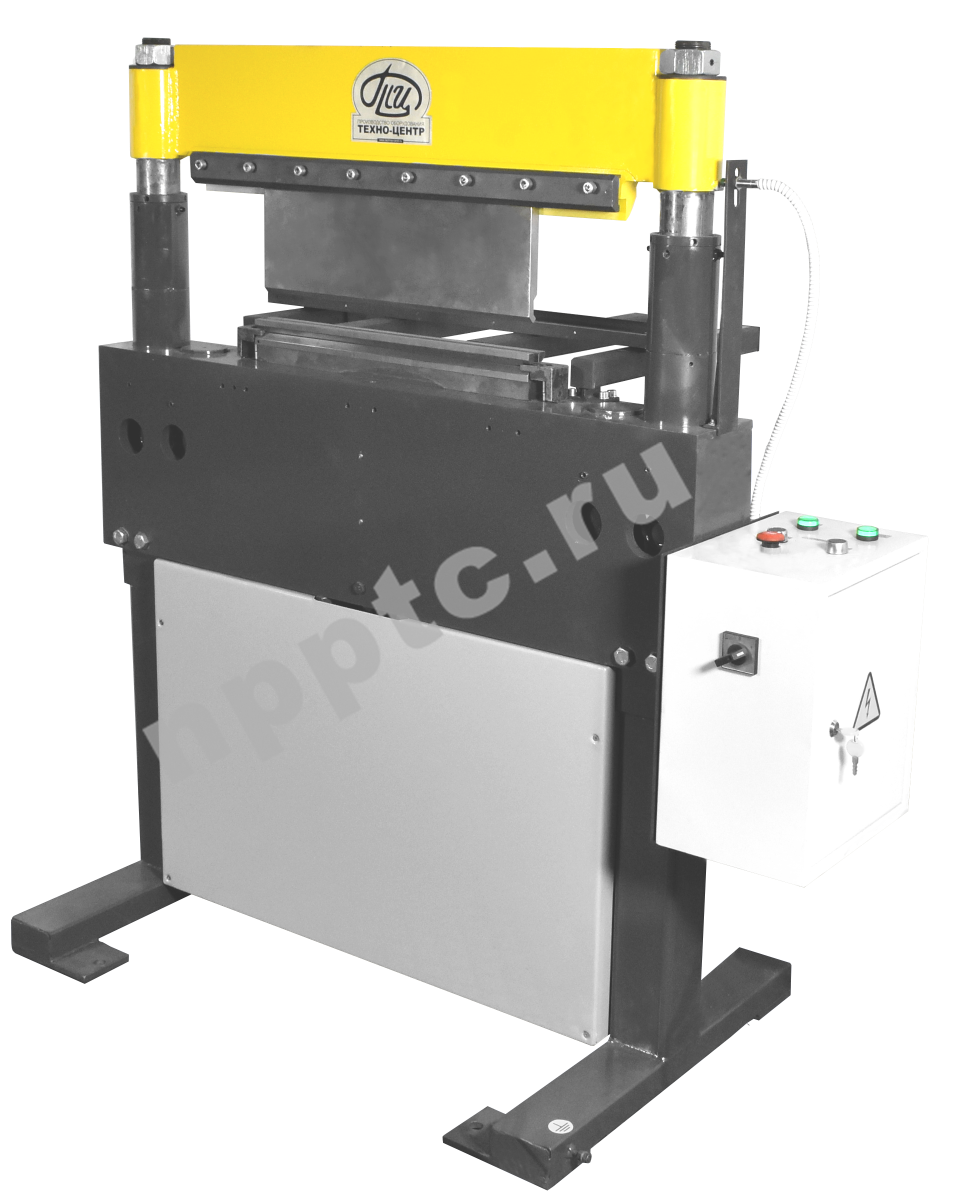

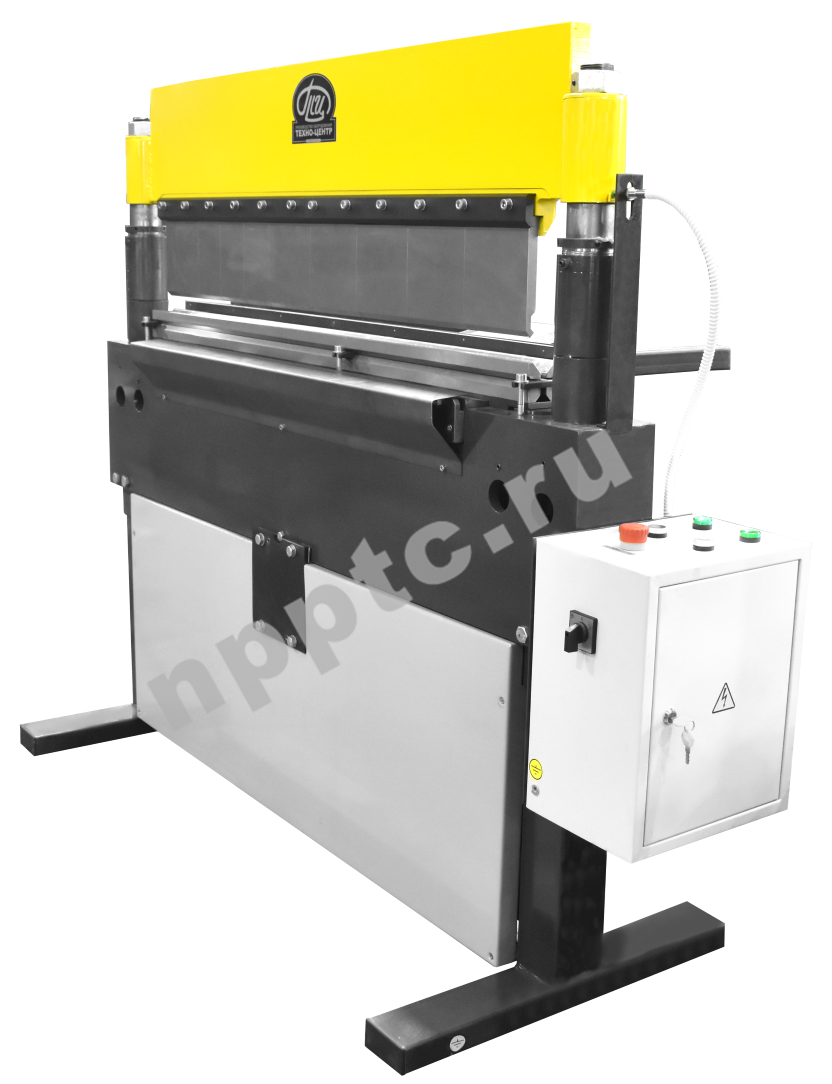

                        ЛПКМ800/3-28                             ЛПКМ1250/3-28

Технические характеристики

Модель ЛПКМ
800/3-28
ЛПКМ
1250/3-28
ЛПКМ
1600/3-28
ЛПКМ
2000/3-28
Рабочая длина, мм 800
1250
1600  2000
max толщина листа (Ст3), мм
Ход пуансона (регул), мм  до 28  до 28  32
32
Установленная мощность, кВт 4
Электропитание
380В
380В
380В
380В
Габариты (LxBxH), мм  1100х
800х
1350
1650х
850х
1450
2000х
800х
1450
2400х
900х
1450

Габариты гидростанции, мм
550х
350х
700
550х
350х
700
550х
350х
700
550х
350х
700
Масса, кг
530  660  780  940


Листогибочные прессы с гидравлическим приводом (подключаются к сети электропитания).

Дополнительное описание и параметры:


  • Листогибочные прессы ЛПКМ-28 применяются для типовой гибки листа под углом от 90 градусов.
  • Максимальная длина отгибаемой полки с установкой размера по заднему упору - 350 мм. При снятом заднем упоре длина отгибаемой полки не ограничена.
  • Конфигурация пуансона позволяет получать двойную отбортовку. Минимальная длина отгибаемой полки 7 мм (на ручье 10 мм). Призма 4-х ручьевая обеспечивает гибку листа в широком диапазоне толщин.
  • Система крепления обеспечивает быструю и удобную установку наборных (сегментных) пуансонов различной длины (в зависимости от сгибаемой детали).
  • Пресс модели ЛПКМ2000/3-28 оснащен системой компенсации прогиба.
  • Регулировка хода пуансона позволяет задавать угол сгибаемого листа.

Гидравлика ЛПКМ-60

Прессы листогибочные с ходом 60 мм

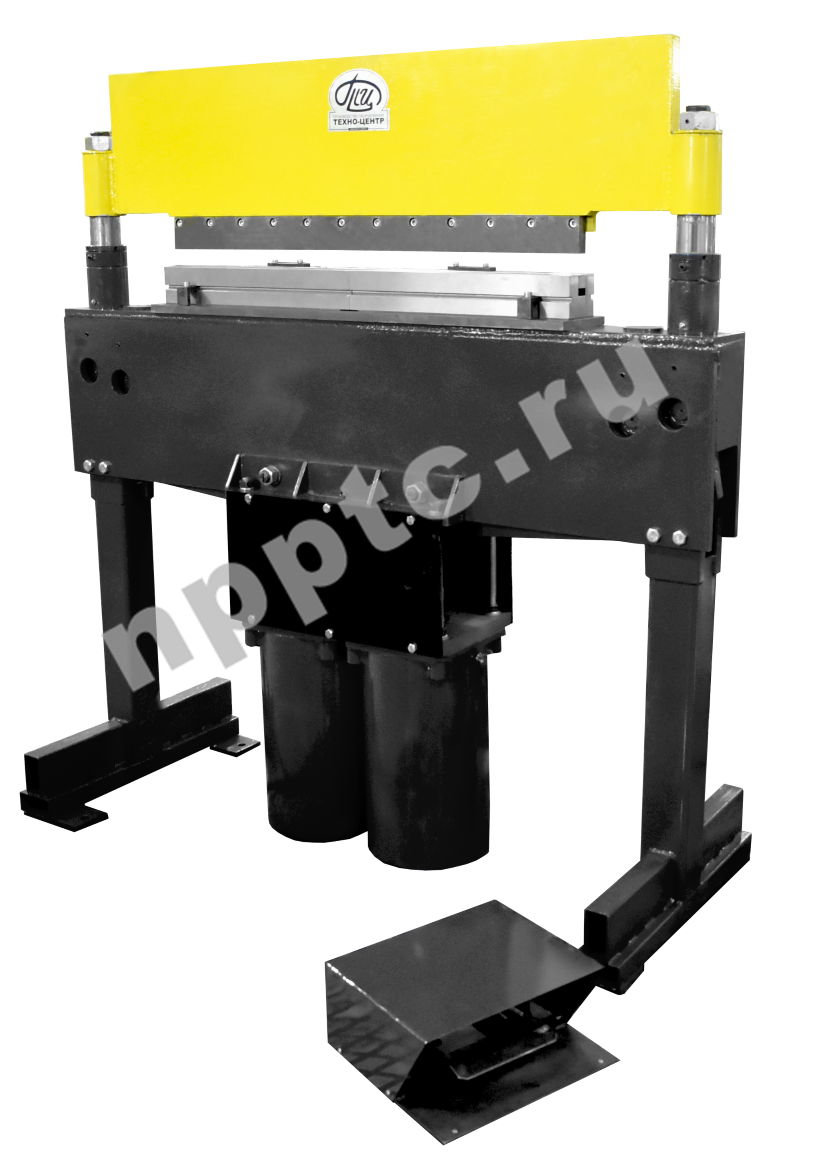

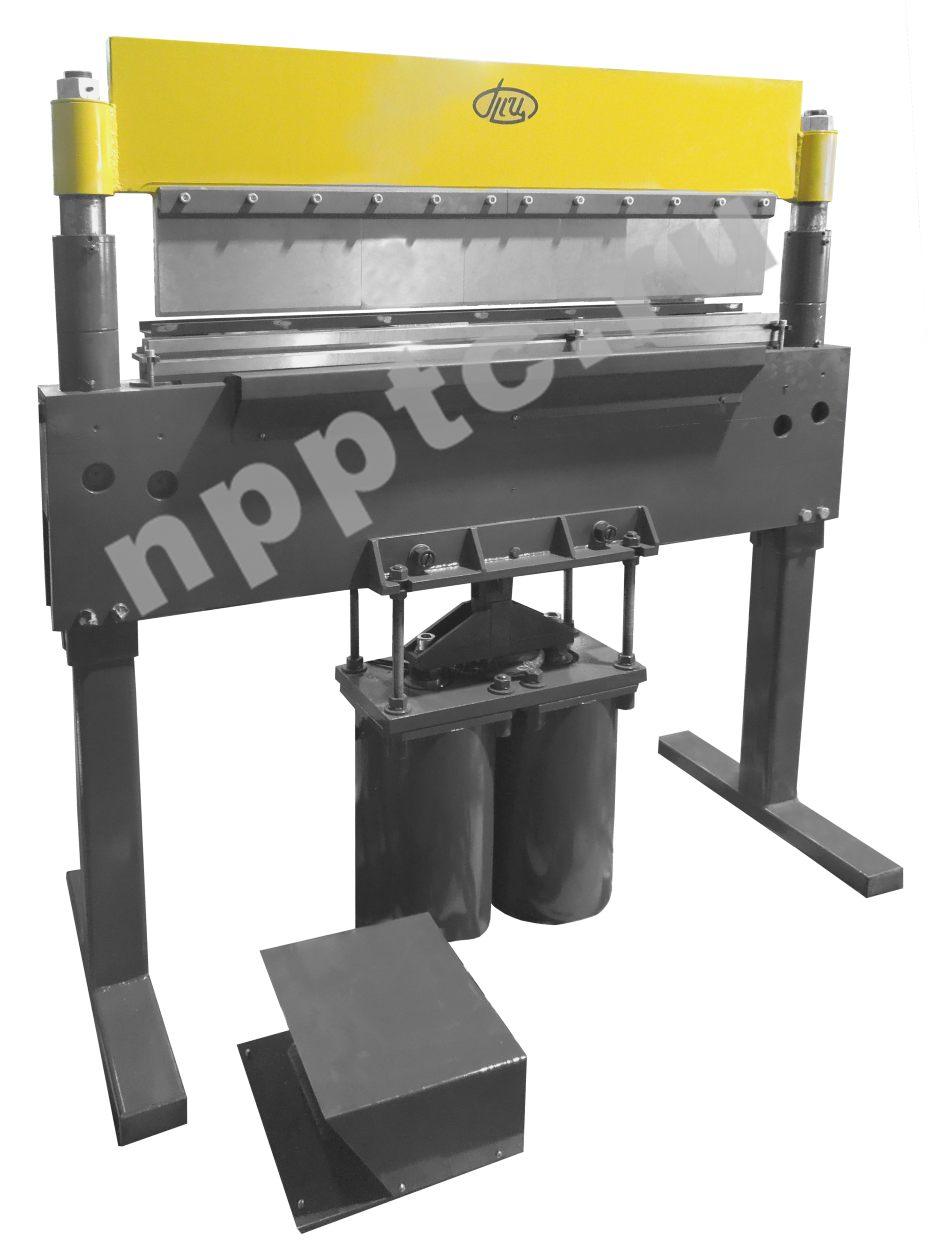

             ЛПКМ1250/2,5-60                                 ЛПКМ1600/2,5-60

Технические характеристики

Модель ЛПКМ
800/2,5-60
ЛПКМ
1250/2,5-60
ЛПКМ
1600/2,5-60
ЛПКМ
2000/2,5-60
Рабочая длина, мм 800
1250  1600
2000
max толщина листа (Ст3), мм 2,5  2,5  2,5
2,5
Ход пуансона (регул), мм  60 60
60
60
Установленная мощность, кВт  4
4
4
4
Электропитание
380В
380В
380В 380В
Габариты (LxBxH), мм  1100х
800х
1450
1650х
850х
1550
2000х
800х
1550
2400х
900х
1550
Габариты гидростанции, мм  550х
350х
700
550х
350х
700
550х
350х
700
550х
350х
700
Масса, кг
550  680  780
950


Листогибочные прессы с гидравлическим приводом (подключаются к сети электропитания).

Дополнительное описание и параметры:

  • Листогибочные прессы повышенной универсальности ЛПКМ-60 (увеличены высота пуансона и ход пуансона) применяются для гибки листа под углом от 90 градусов и при установке наборных (сегментных) пуансонов позволяют получать широкий спектр металлических коробок.
  • Устройство для регулировки хода пуансона позволяет задавать переменные углы гибки.
  • Максимальная отгибаемая полка по подвижному заднему упору - 350 мм. При этом подвижный упор – съемный (при снятом заднем упоре отгибаемая полки не ограничена).
  • Конфигурация пуансона позволяет получать двойную отбортовку (ребро жесткости). Минимальная отгибаемая полка 7 мм (на ручье 10 мм). Призма 4-х ручьевая обеспечивает гибку листа в широком диапазоне толщин до 2,5 мм включительно.
  • Система крепления обеспечивает быструю и удобную установку наборных (сегментных) пуансонов различной длины (в зависимости от сгибаемой детали).
  • Для удобства настройки листогибочной оснастки прессы оснащены системой компенсации прогиба.
Гидравлика ЛПКМ-85

Прессы листогибочные прямого действия

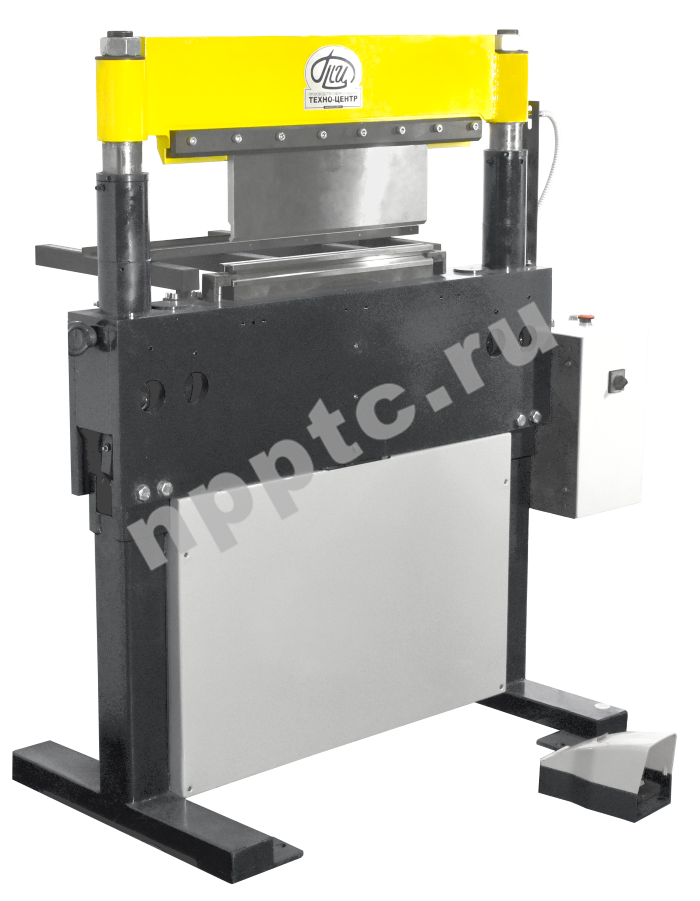

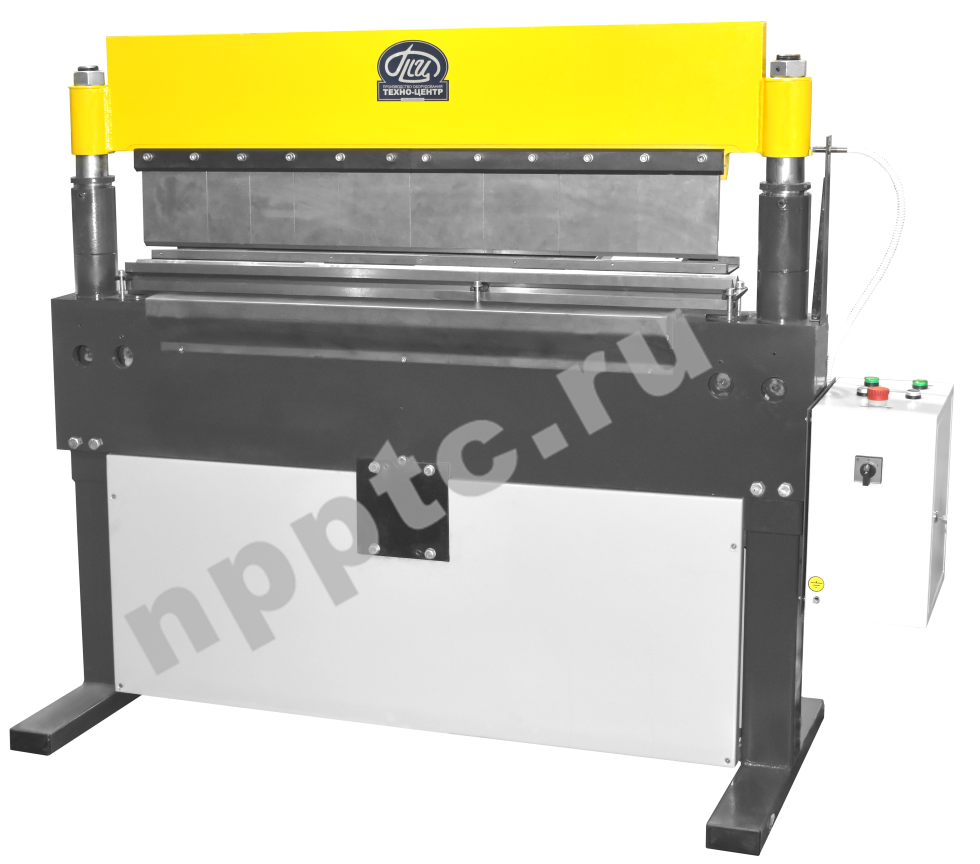

                   ЛПКМ400/5-85                                  ЛПКМ1000/5-85

Технические характеристики

Модель ЛПКМ
400/5-85
ЛПКМ
1000/5-85
Рабочая длина, мм 400
1000
max толщина листа (Ст3), мм
Ход пуансона (регул), мм  75...85  75...85
Установленная мощность, кВт  4
Электропитание
380В
380В
Габариты (LxBxH), мм  700х
600х
1300
1500х
800х
1650
Габариты гидростанции, мм  550х
350х
700
600х
400х
700
Масса, кг
500  650


Листогибочные прессы с гидравлическим приводом (подключаются к сети электропитания).

Дополнительное описание и параметры:

  • Листогибочные прессы ЛПКМ-85 повышенной универсальности (увеличены высота пуансона, ход пуансона и усилие) применяются для гибки листа под углом от 90 градусов (по отдельному запросу могут комплектоваться призмой для гибки листа под углом от 60 градусов).
  • Максимальная длина отгибаемой полки с установкой размера по заднему упору 350 мм. При снятом заднем упоре длина отгибаемой полки не ограничена.
  • Конфигурация пуансона позволяет получать двойную отбортовку. Минимальная длина отгибаемой полки 7 мм (на ручье 10 мм). Призма 4-х ручьевая обеспечивает гибку листа в широком диапазоне толщин.
  • Система крепления обеспечивает быструю и удобную установку наборных (сегментных) пуансонов различной длины (в зависимости от сгибаемой детали).
  • Регулировка хода пуансона позволяет задавать угол сгибаемого листа.
