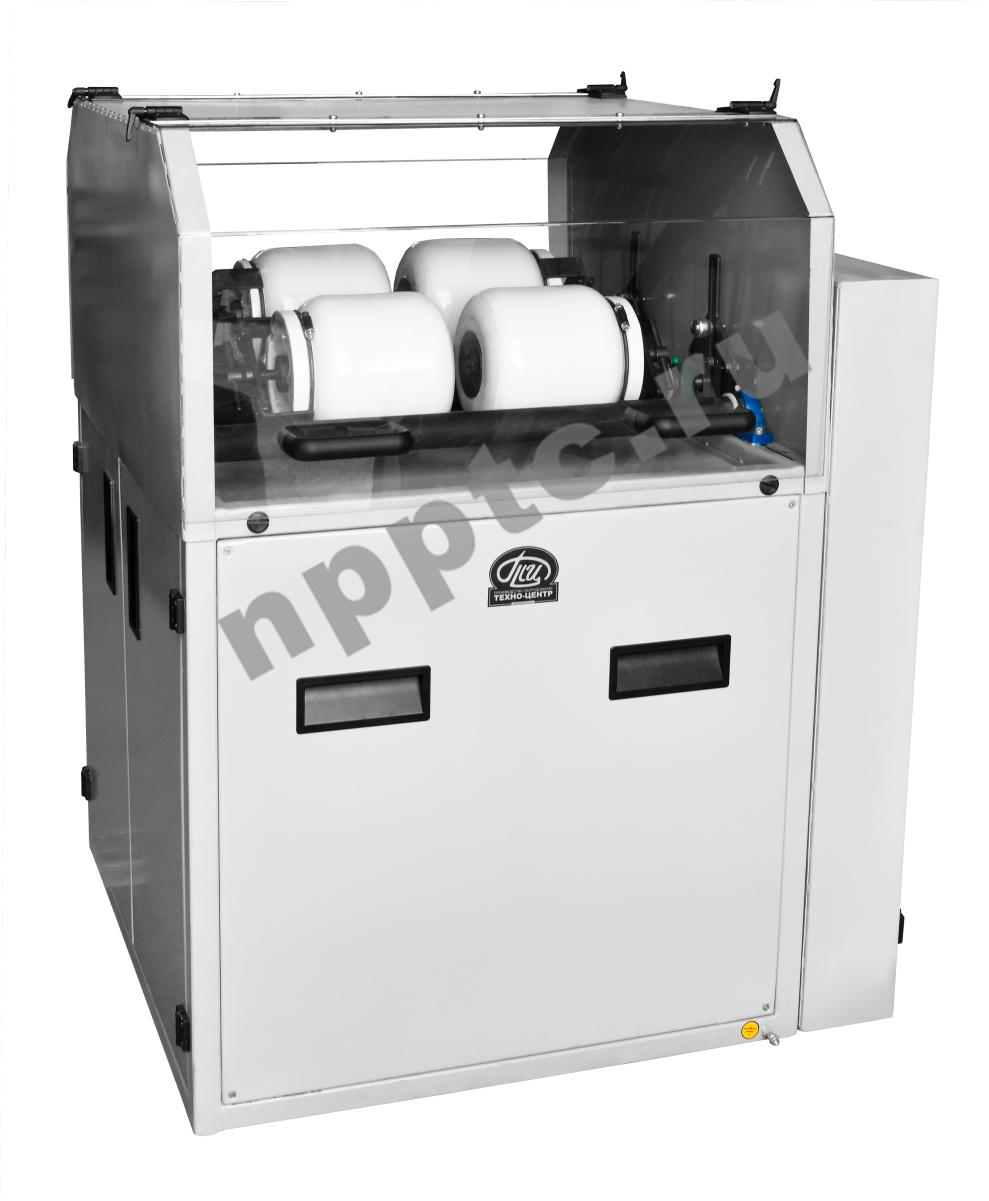

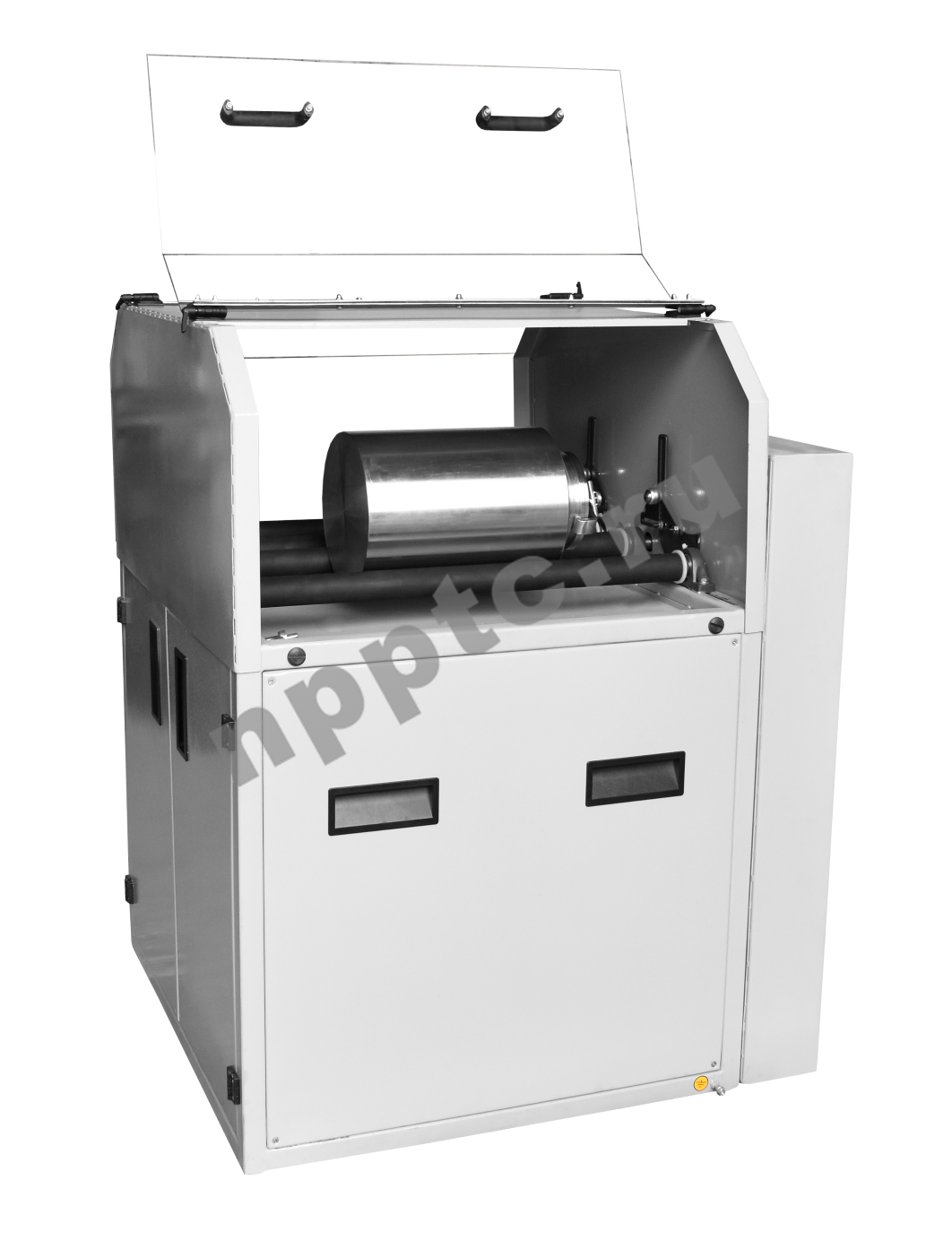

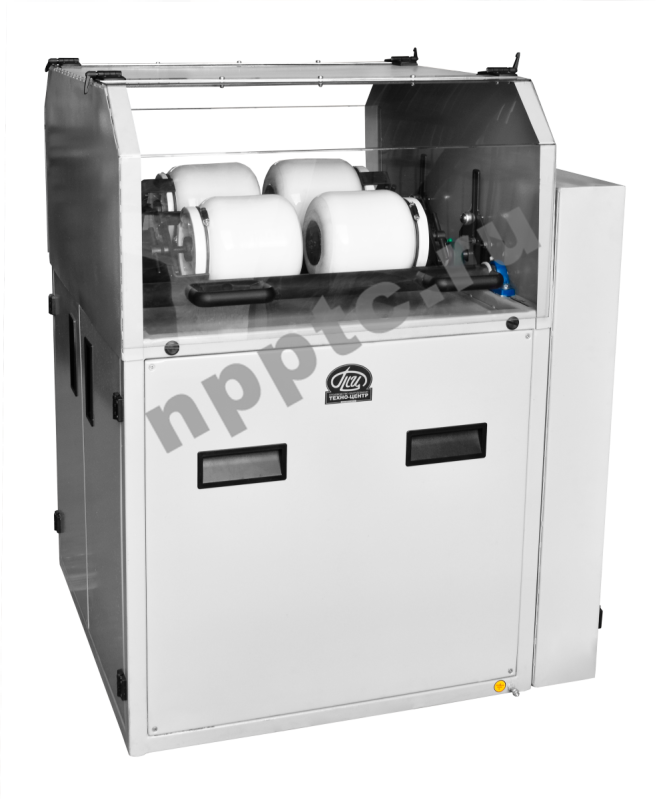

Мельницы шаровые с приводом от валков (четырехвалковые)

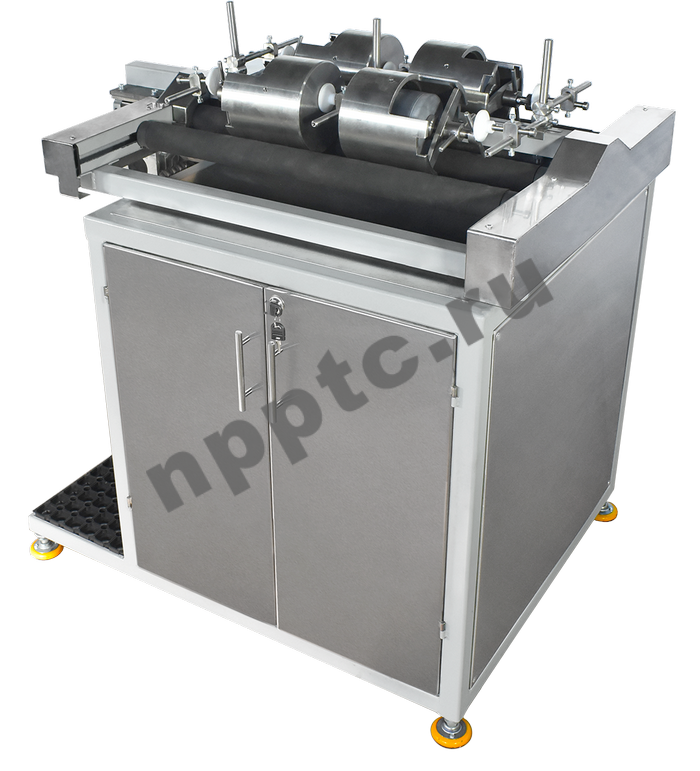

Мельница МВФ-4-Н (напольная) с рамой из нержавеющей стали
Мельница МВФ-4-Н (напольная) – тумба для хранения барабанов
Мельница МВФ-4 (напольная) с рамой из углеродистой стали
Барабаны из фарфора V = 4 л с крышкодержателями
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.

Отрасль применения

  • Горнодобывающая / Минералогическая

  • Химическая / Металлургическая

  • Керамическая / Стеклянная промышленность

  • Электронная

  • Полимерные материалы / Лакокрасочная

  • Фармацевтическая / Косметическая

  • Пищевая


Примеры размалываемых материалов

  • Оксиды железа

  • Покрытия для бумаги

  • Ферросплавы

  • Карбид вольфрама

  • Графит

  • Чернила/пигменты

  • Известь, глина

  • Карбид бора

  • Кремний

  • Стеклянные ферриты

  • Оксид алюминия

  • Карбид кремния

  • Кварцевый песок

  • Цементный клинкер

  • Пьезокерамика

  • Кобальт

  • Тонер

  • Железная руда

  • Оксид циркония

  • Медь

  • Пластик

  • Катализаторы

  • Алюминий

  • Никель

  • Силикат-глыба

  • Ферриты

  • Оксид бериллия

  • Глазури

  • Стекло

  • Какао-бобы

  • Фарм. субстанции

  • и многое другое



Пример размола рибофлавина на мельнице МВФ-4 с фарфоровым барабаном
(время размола 30 мин, шары ⌀ 10 мм).
Технические характеристики

Модель

МВФ-4

МВФ-4-М

Исполнение

Настольное / Напольное

Основное применение

Тонкий сухой и мокрый размол, истирание,

смешивание, приготовление и перетир паст.

Принцип воздействия на материал

Удар, истирание (в зависимости от режима работы)

Применяется для материалов

Твердых, средней твердости, мягких, хрупких

Тип размола

Сухой/мокрый

Максимальное количество одновременно

используемых фарфоровых барабанов

2 л и/или 4 л – 4 шт

8 л и/или 12 л – 2 шт

8 л и/или 12 л – 4 шт

Объемы устанавливаемых барабанов, л

От 0,5 до 25

Диаметр устанавливаемых барабанов, мм

90…450

170…450

Рабочий объем (шары + материал) *

30-35 % от общего объема (возможно до 50%)

Конечная дисперсность материала *

До 5 мкм

Диаметр применяемых шаров *

5-50 мм

Диапазон регулировки расстояния между валками

100…295

185…325

Хот ведомых валков, не менее, мм

190

140

Количество валков, шт

2

Габариты каждого валка, не менее, мм

Ø50, L=740

Ø85, L=1195

Частота оборотов валков, не более, об/мин

280

450

Наружное покрытие валков

резиновое

Номинальная динамическая грузоподъемность

подшипниковых опор, не менее, кН

2.7

33

Регулировки частоты оборотов

частотным преобразователем

Задание времени работы

таймером

Защита от перегрузки по току

предусмотрено

Плавный пуск и плавное торможение

предусмотрено

Лакокрасочное покрытие

МЛ-12

Установленная мощность, не более, кВт

1.1

5,5

Подключение к сети электропитания

220В, 50Гц

380В, 50Гц

Габаритные размеры (без барабанов), мм

1170х770х550 (настольная) 1170х830х1150 (напольная)

1565х1195х1280 (напольная)

Масса, не более, кг

160

250


* Данные параметры зависят от физико-механических свойств размалываемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.

Дополнительная комплектация и модернизация:

  • При работе с барабанами больших объемов (8 л и более) оснащение устройствами для подъема/опускания и транспортировки барабанов - операции загрузки/выгрузки и транспортировки выполняются с помощью малогабаритного гидравлического подъемника (или кран-балки при её наличии на предприятии), что повышает удобство и снижает риск разбить (или уронить) барабан.
  • image059.png

  • Комплектование мельниц МВФ тумбой-подставкой с полками для размещения барабанов, шаров и комплектующих к ним для удобной и эргономичной организации рабочего пространства.
  • Подача в размольные барабаны инертного газа.
  • Изготовление электрической части во взрывобезопасном исполнении.
  • Регулировка частоты оборотов валков.
  • Задание времени размола таймером.

image064-1607 С.png

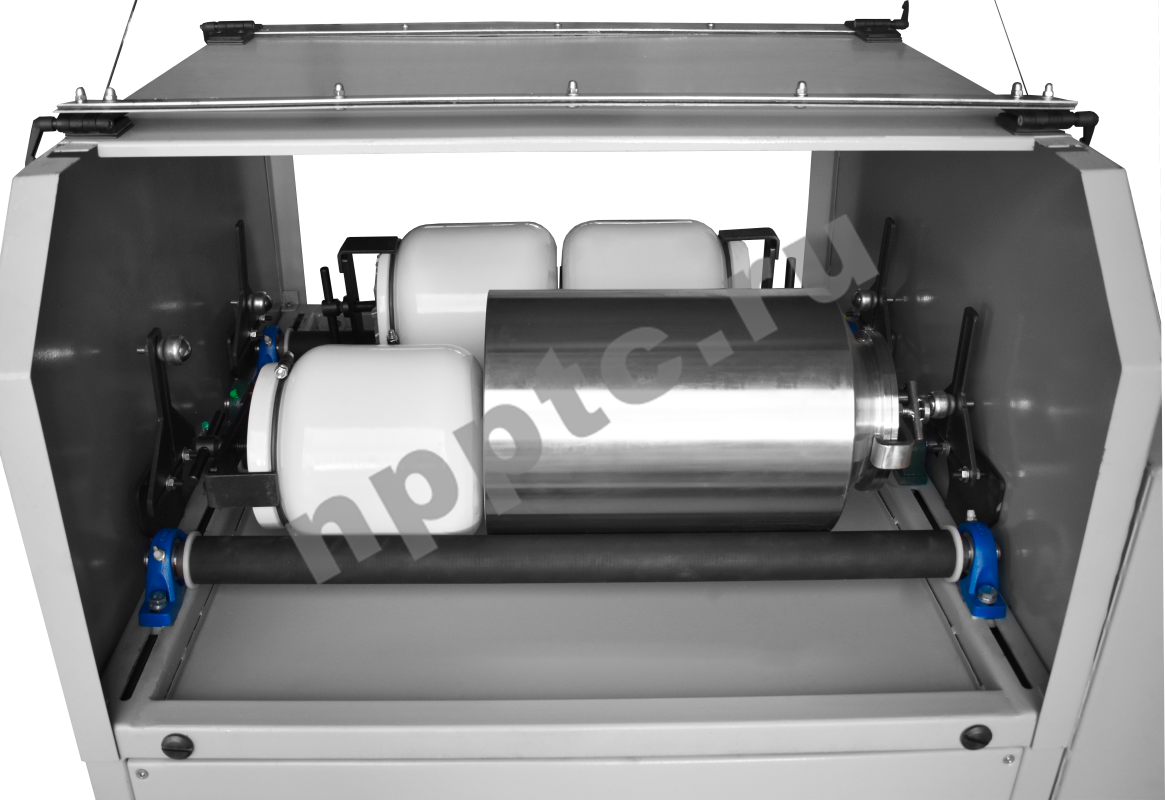

  • Оснащение мельницы звукоизолирующим защитным кожухом – кожух на петлях будет закрывать вращающиеся барабаны, а также снижать шум от шаров при работе мельницы.
  • Отложенный старт – оператор может загрузить вечером мельницу и настроить отложенный старт: например, мельница включится в 03:00 (ночью) и отработает размольный цикл до автоматического отключения к 08:00 (в начале рабочего дня уже можно выгрузить готовый материал).
  • Комплектование размольными барабанами, шарами и цилиндрами из различных материалов:

Материал

Диаметр шаров

6 мм

8 мм

10 мм

15 мм

20 мм

25 мм

30 мм

40 мм

50 мм

Агат






Карбид вольфрама WC








Оксид алюминия Al₂O₃

Оксид циркония ZrO₂

Нержавеющая сталь

Сталь ШХ 15

Фарфор






  • Комплектование мельницы размольными барабанами из различных материалов, а также дополнительными фиксаторами размольных барабанов.

Материал

Объем барабана, л

0,5

4

5

8

10

12

14

15

20

Яшма/ агат










Карбид вольфрама WC






Оксид циркония ZrO2







Оксид алюминия Al2O3

Нержавеющая сталь/ черная сталь

Фарфор






Фторопласт/ нейлон





Полиуретан

Конструктивные особенности
DSC_0873_копия.JPG - копия.png
Мельница МВФ-4-Н (напольная) с рамой из нержавеющей стали

Мельница с приводом от валков МВФ-4 с предназначена для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.

Конструктивные особенности и преимущества выпускаемых нами мельниц МВФ-4:

  • Конструкция мельниц позволяет одновременно установить большее количество барабанов благодаря четырем валкам, расположенным в одной плоскости.
  • Возможно исполнение как в настольном варианте, так и в напольном с оснащением тумбой-подставкой для хранения барабанов и мелющих тел.
  • Возможность одновременной установки на одной мельнице барабанов разного объема и из разных материалов.
  • Валки мельницы приводятся в работу мотор-редуктором через зубчатые колеса, за счет чего передается высокий крутящий момент на приводные валки – данная особенность позволяет устанавливать тяжелые барабаны с высокой массой загрузки (к примеру из карбида вольфрама).
DSC_0881-копия-413 С.png
Мельница МВФ-4-Н (напольная) – тумба для хранения барабанов


До размола 2-60 мм
После размола 200 мкм и менее
Пример сухого размола пенопласта СК-20 на мельнице с приводом от валков
МВФ-4 с фарфоровым барабаном.


Мельница МВФ-4 (напольная) с рамой из углеродистой стали

Примеры измельчаемых материалов:

Размол фотолюминесцентного пигмента (люминофора)
Начальная дисперсность – 5-20 мм
Конечная дисперсность – 1-2 мкм
image050-1593 С.png
Размол фотолюминесцентного пигмента (люминофора)
Начальная дисперсность – 5-20 мм
Конечная дисперсность – 1-2 мкм
  • Валки покрыты износостойкой толстостенной резиной для лучшего сцепления с поверхностью размольных барабанов, также резиновое покрытие позволят сохранить глазурь фарфоровых барабанов.
  • Возможность легкой и быстрой установки рабочих камер из различных материалов – для каждого вида размалываемого продукта можно подобрать наилучший материал рабочей камеры и мелющих элементов.
  • Система управления обеспечивает удобство в обслуживании и в работе (в том числе при отработке новых технологических режимов).
  • Технологичность конструкции и запас прочности обеспечивают многолетнюю эксплуатацию при двухсменном режиме работы. Мельницы защищены от перепадов напряжения и перегрузок по току.
  • В конструкции мельницы применяются надежные серийные подшипники с высоким ресурсом работы;
  • Малогабаритность, компактность, малый вес, отсутствие необходимости пусконаладочных работ (“подключил и работай”).
Барабаны из фарфора V = 4 л с крышкодержателями

Мельница МВФ-4 (настольная)

Размол проб руды и вмещающих пород

Кварциты железистые (магнетитовые, биотитовые, грюнеритовые, рибекитовые), сланцы биотитовые, сланцы кварц-биотитовые амфиболовые, геллефлинты кварц-плагиоклазовые, дайки ультраосновных пород.

Тип размола – мокрый.
До размола 0,5-1 мм – После 50-70 мкм

Мельница МВФ-4 (настольная)

Размол глинозёма

Размол глинозема в фарфоровых барабанах с шарами и цилиндрами из оксида алюминия в жидкой среде – подготовка суспензии для бронекерамики.

Тип размола – мокрый.
До размола 0,5-1 мм – После 50-70 мкм

Мельница МВФ-4 (напольная)

Размол красок и пигментов

Размол оксида титана в барабанах объемом 12 л из нержавеющей стали с мелющими шарами из оксида алюминия. Размол проходит в жидкой среде.

Тип размола – мокрый.
После размола 10 мкм и менее

Принцип работы

Шаровая мельница с приводом от валков представляет собой станину, на которой установлены подшипниковые опоры (1) с обрезиненными валками (2). Один валок приводной (3) соединен с электродвигателем или мотор-редуктором (4) с помощью зубчатой или ременной передачи (в зависимости от модели), второй валок опорный (5) свободно вращается. На валки устанавливаются барабаны, в которые загружаются измельчаемый материал и мелющие тела. Вращаясь, приводной вал приводит в движение барабаны и, в зависимости от скорости вращения, размольные тела воздействуют на материал либо в каскадном режиме, либо в водопадном режиме.

Мельницы шаровые с приводом от валков могут использоваться в лабораториях, мелкосерийных производствах, а также для отработки промышленных технологий размола, и позволяют выполнять:

Сухой размол материалов

различной твердости

Сухой размол широкого спектра материалов (в том числе трудноразмалываемых) с широким выбором материала барабана и мелющих шаров, в том числе размол в среде инертных газов.

Мокрый размол материалов

различной твердости

Мокрый размол порошков в различных средах (вода, спирт, ацетон и т.п.), ( и измельчение и перетир невязких паст.

Смешивание порошков,

суспензий и паст

Сухое смешивание порошков (в том числе различных по размеру), как с шарами, так и в пустом барабане, смешивание суспензий, приготовление паст и поддержание готовых паст в “живом” текучем состоянии.


Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
