Нутч-фильтры

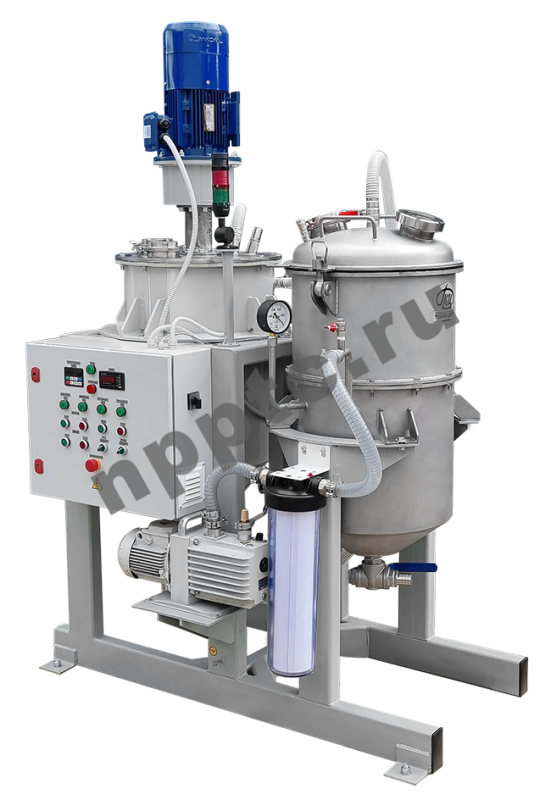

Нутч-фильтр НФО-60 с смесителем для суспензии.
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Нутч-фильтр – это устройство для фильтрации различных суспензий или отделения жидкости от твердого вещества, с помощью прохождения суспензии через фильтрующий элемент под воздействием пониженного давления.

Отрасль применения

Использование

Керамическая

Фильтрация водного шликера, отделение керамического порошка от воды

Химическая

Научные лаборатории и исследовательские центры, производство

Металлургическая, Горнорудная

Сепарация твердых частиц от жидкости

Нефтехимия

Отделение расплава парафиновых нефтепродуктов от отдельной земли

Фармацевтическая

Фильтрация различный лекарственных суспензий и растворов

Технические характеристики

Модель

НФО-

30

НФО-

60

НФО-

80

НФО-

100

НФО-

300

НФО-

500

НФО-

800

НФО-1000

Объем приемной камеры, л.

30

60

80

100

300

500

800

1000

Объем приемника фильтрата, л.

45

100

125

140

400

700

1140

1500

Длина, мм

980

1100

1200

1300

1400

1600

1800

2000

Ширина, мм

750

820

900

960

1100

1250

1520

1800

Высота, мм

800

890

980

1050

1300

1500

1840

2150

Масса (не более), кг

150

200

250

360

520

740

940

1200

Дополнительная комплектация и модернизация:

  • Комплектация фильтровальным материалом по заданию Заказчика. В качестве фильтрующего материала может применяться фильтровальный картон, пористая керамика, сорбционная ткань, льняное полотно и т.п.
  • Изготовление емкости из боросиликатного стекла, нержавеющей стали, полипропилена, алюминия, титана, AISI 316L и других материалов.
  • Оснащение емкостью с мешалкой и мембранным насосом. Комплекс позволяет посменно, в нужных пропорциях подавать суспензию для фильтрации. Данный способ позволяет поддерживать всю массу материала в взвешенном состоянии и уменьшить уплотнение осадка, затрудняющего фильтрацию.
  • Исполнение нутч-фильтра с автоматическим механизмом подъема-опускания крышки.
  • Оснащение устройством механизированной выгрузки для удаления осадка (кека).
  • Изменение объема емкости по заданию Заказчика.
  • Осуществляющие прокачки суспензии через фильтрующий материал благодаря нагнетанию давления называют (друк-фильтр). Возможно совмещение давления и вакуума для усиления напора прокачки.
  • Оснащение системой нагрева емкости нутч-фильтра. Нагрев и поддержание температуры фильтруемого состава позволяет фильтровать материалы, которые могут плавиться при температурах от 80 С° до 200 С° (например, парафин, воск, пек и т.д.). Регулируемый обогрев значительно расширяет технологические возможности нутч-фильтра. Поддержание заданной температуры выполняется автоматически с высокой точностью.
  • Возможность сушки осадков в приемной камере с помощью нагрева.
  • Нутч-фильтр может встраиваться в линии и сложные технологические системы.
  • Возможность подачи инертных газов в приемную емкость. Данная система применяется для фильтрации материалов, склонных к окислению в воздушной среде.
  • Установка в крышке нутч-фильтра смотровых стекол и отверстий для отбора проб.
  • Установка колесных опор для транспортировки нутч-фильтра.
  • Комплектация нутч-фильтра мембранным насосом для автоматизации наполнения емкости через верхнюю часть резервуара.
  • Взрывозащищенное исполнение работы нутч- фильтра.
  • Комплектация вакуумным насосом.


Крышка нутч-фильтра
Конструктивные особенности
  • Технологически быстрое разделение вещества на составляющие фракции.
  • Благодаря герметичности возможна стерильная работа, фильтрация летучих и токсичных веществ.
  • Конструкция продумана с учетом удобства в работе и в обслуживании.
  • Простота конструкции, надежность в работе и долговечность.
  • Соприкасающиеся с фильтруемой жидкостью детали защищены от коррозии - нержавеющая сталь.
  • Возможность тщательной очистки осадка в приемной камере.
  • В закрытых нутч-фильтрах допускается фильтрование светочувствительных жидкостей.
  • Возможность пассивной фильтрации (без вакуума).
  • Лабораторные нутч-фильтры изготавливаются на удобных напольных или настольных стендах.
Принцип работы

Нутч-фильтр представляет собой емкость цилиндрической формы, состоящую из двух частей. Приемная камера и сборник фильтрата разделены перфорированным плоским дном, на которое укладывается фильтрующий материал. В верхнюю часть емкости (приемную) заливается суспензия, а в нижней части под перегородкой создается пониженное давление (вакуум). Под воздействием вакуума, жидкая фаза из приемной камеры просасывается через фильтрующий материал в сборник фильтрата, а кек (осадок) остается в приемной емкости на фильтрующем материале. Далее, в зависимости от технологии, может применяться промывка осадка в приемной камере или удаление осадка вручную.

По окончании фильтрации давление в приемнике фильтрата выравнивается с атмосферным и фильтрат сливается через кран. Для плавления компонентов состава или предотвращения кристаллизации может включаться обогрев. В зависимости от применяемой технологии в качестве фильтрующего материала может применяться фильтровальный картон, пористая керамика, сорбционная ткань, льняное полотно и т.п.

Перфорированное дно
Фильтрующий материал

Нутч-фильтр – это устройство для фильтрации различных суспензий или отделения жидкости от твердого вещества, с помощью прохождения суспензии через фильтрующий элемент под воздействием пониженного давления.
