Мельницы шаровые с приводом от валков с двумя валками

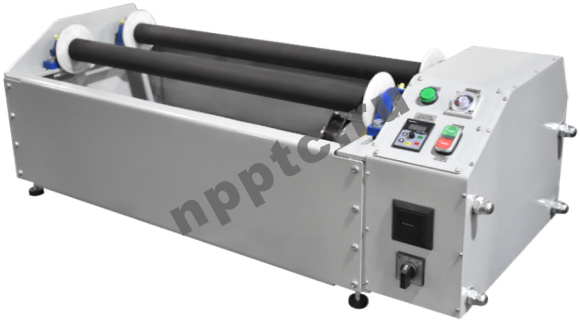

Мельница МВФ-1 (настольная)

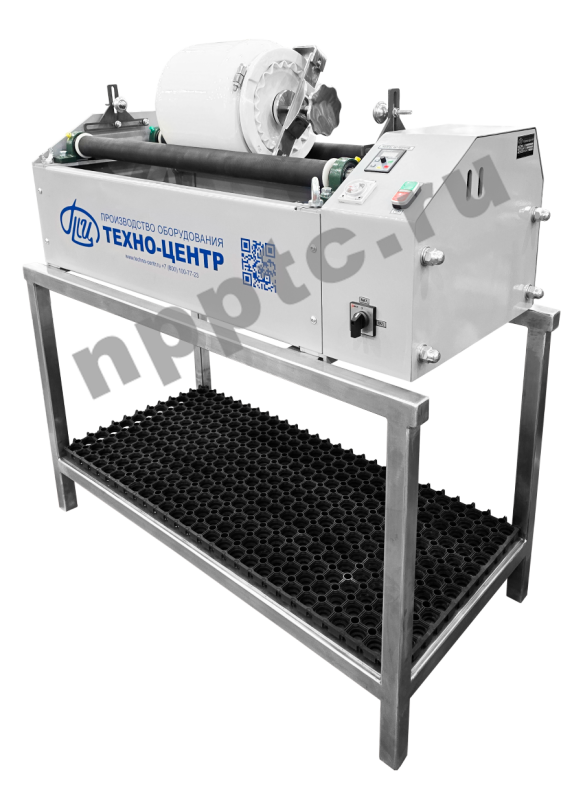

Мельница МВФ-1 (напольная) с барабанами из нержавеющей стали по 0,5 л

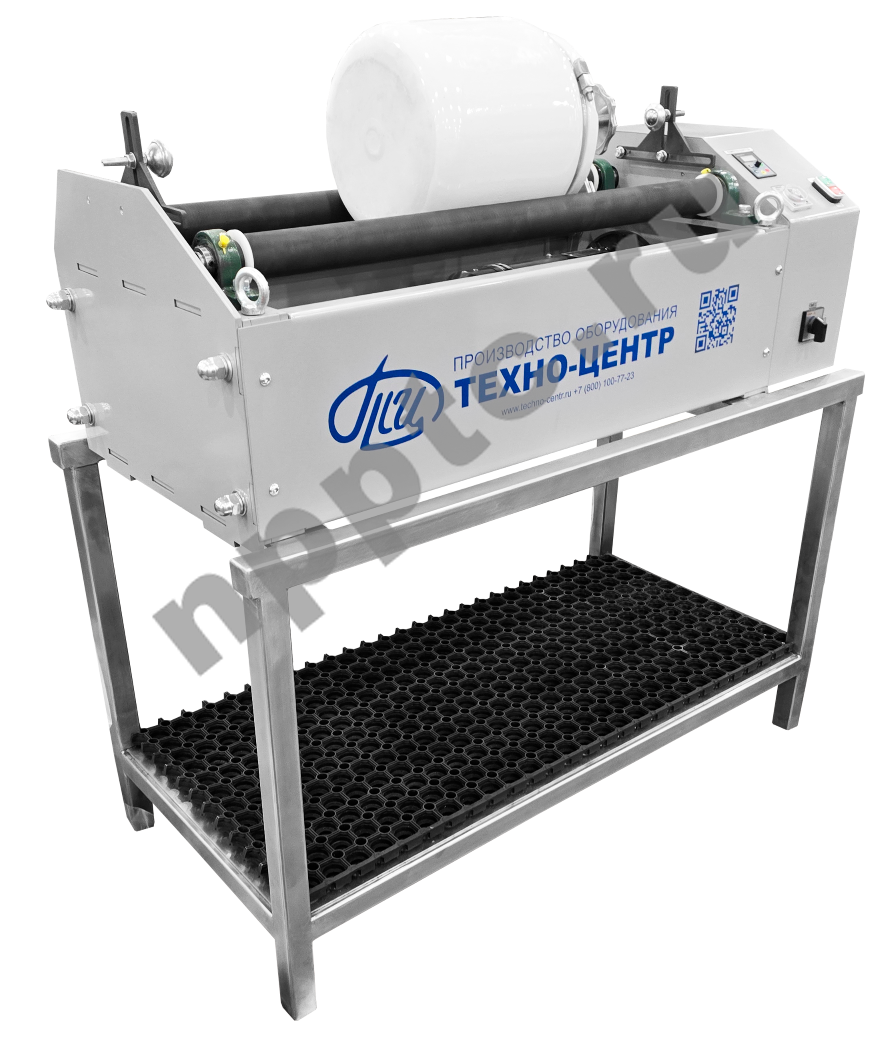

Мельница МВФ-1 (напольная) с фарфоровым 4 л и нержавеющим барабаном 5 л

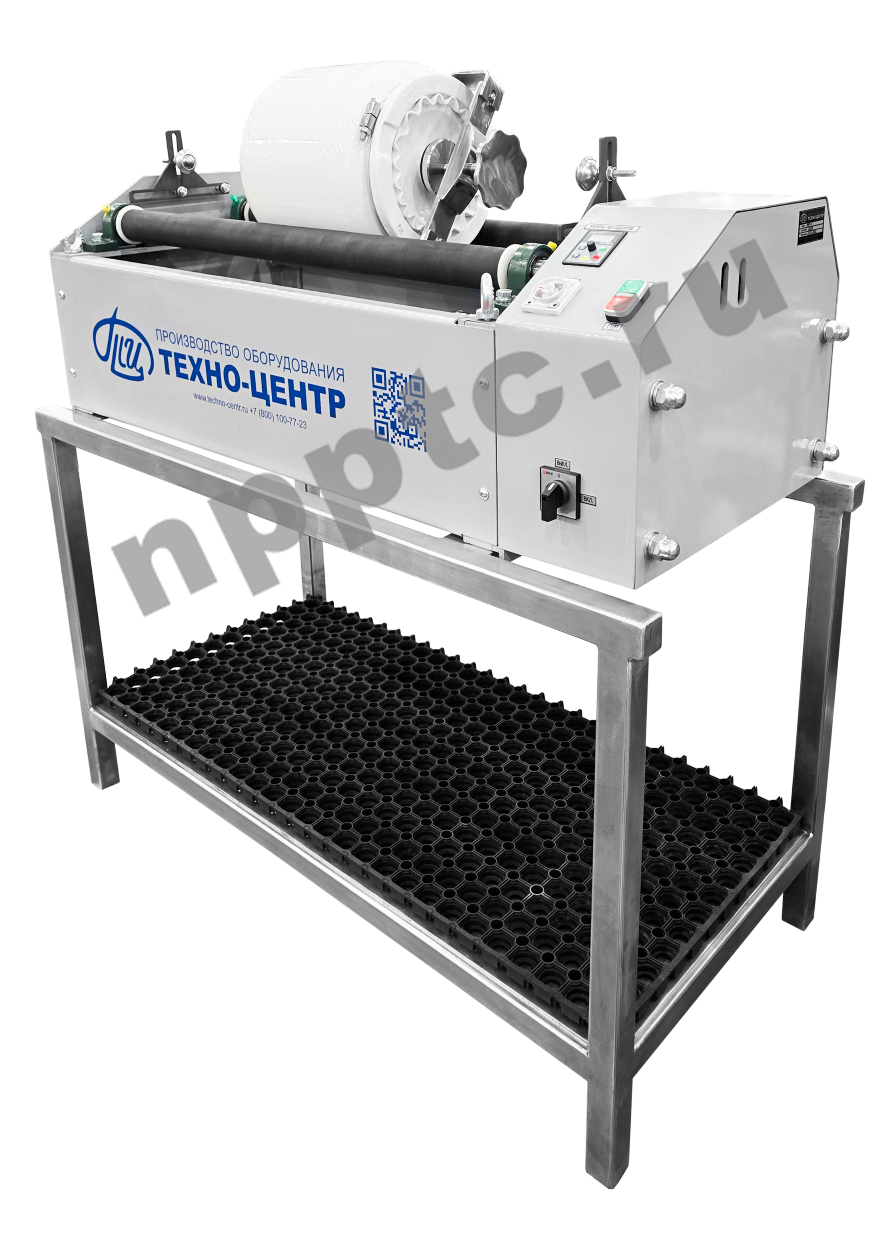

Мельница МВФ-1 (напольная) с фарфоровым 8 л и нержавеющим барабаном 10 л

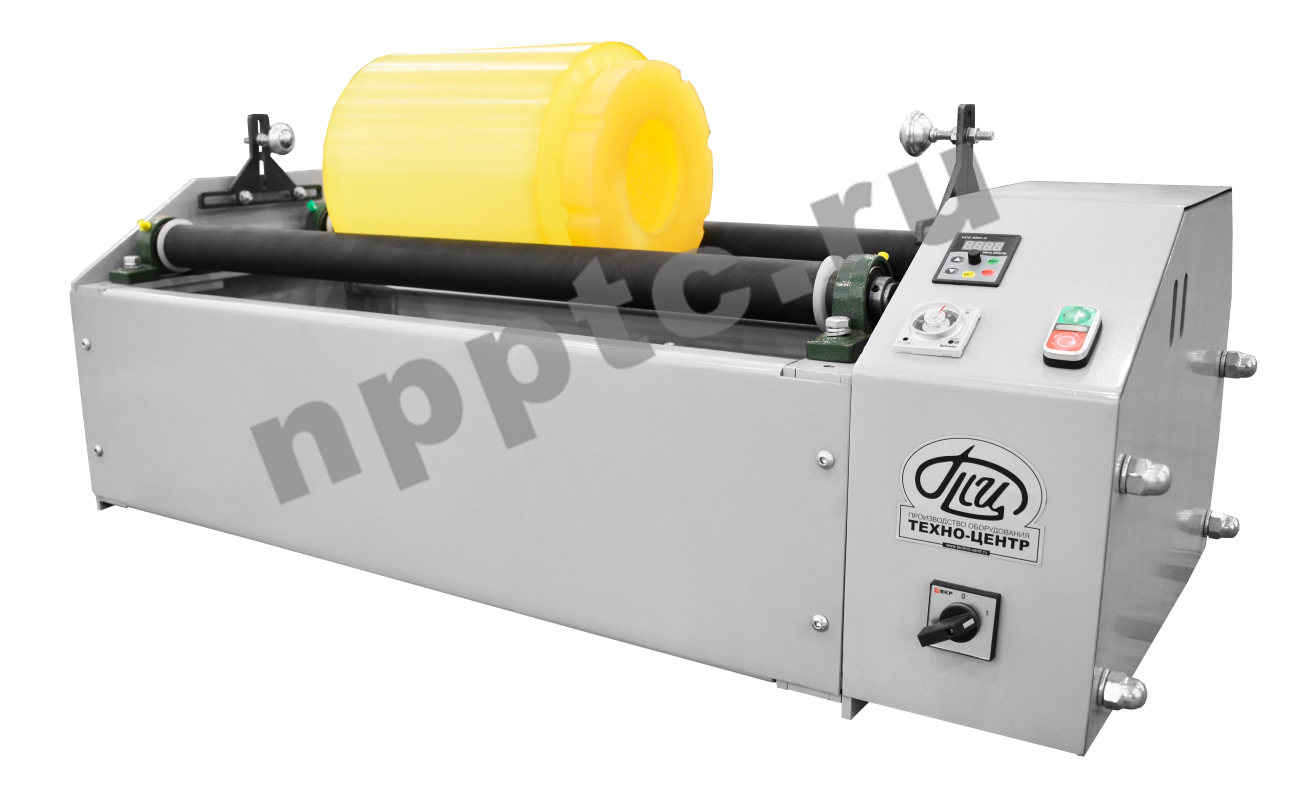

Мельница МВФ-1 (настольная) с фарфоровым 2 л и нержавеющим барабаном 1 л.
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.

Отрасль применения

  • Горнодобывающая / Минералогическая

  • Химическая / Металлургическая

  • Керамическая / Стеклянная промышленность

  • Электронная

  • Полимерные материалы / Лакокрасочная

  • Фармацевтическая / Косметическая

  • Пищевая


Примеры размалываемых материалов

  • Оксиды железа

  • Покрытия для бумаги

  • Ферросплавы

  • Карбид вольфрама

  • Графит

  • Чернила/пигменты

  • Известь, глина

  • Карбид бора

  • Кремний

  • Стеклянные ферриты

  • Оксид алюминия

  • Карбид кремния

  • Кварцевый песок

  • Цементный клинкер

  • Пьезокерамика

  • Кобальт

  • Тонер

  • Железная руда

  • Оксид циркония

  • Медь

  • Пластик

  • Катализаторы

  • Алюминий

  • Никель

  • Силикат-глыба

  • Ферриты

  • Оксид бериллия

  • Глазури

  • Стекло

  • Какао-бобы

  • Фарм. субстанции

  • и многое другое



Пример размола рибофлавина на мельнице МВФ-4 с фарфоровым барабаном
(время размола 30 мин, шары ⌀ 10 мм).
Технические характеристики

Модель

МВФ-1

Исполнение

Настольное / Напольное

Основное применение

Тонкий сухой и мокрый размол, истирание,

смешивание, приготовление и перетир паст.

Принцип воздействия на материал

Удар, истирание (в зависимости от режима работы)

Применяется для материалов

Твердых, средней твердости,

мягких, хрупких

Тип размола

Сухой/мокрый

Максимальное количество

одновременно используемых барабанов

До 5 штук (зависит от объема с конфигурации барабанов)

Объемы устанавливаемых барабанов, л

От 0,5 до 25

Диаметр устанавливаемых барабанов, мм

115…340

Рабочий объем (шары + материал) *

30-35 % от общего объема (возможно до 50%)

Конечная дисперсность материала *

До 5 мкм

Диаметр применяемых шаров *

5-50 мм

Диапазон регулировки расстояния между валками

118…255 мм (между осями)

Хот ведомого валка, не менее, мм

121

Количество валков, шт

2

Габариты каждого валка, не менее, мм

Ø50, L=800

Частота оборотов валков, не более, об/мин

600

Наружное покрытие валков

резиновое

Номинальная динамическая грузоподъемность

подшипниковых опор, не менее, кН

13.1

Регулировки частоты оборотов

частотным преобразователем

Задание времени работы

таймером

Защита от перегрузки по току

предусмотрено

Плавный пуск и плавное торможение

предусмотрено

Лакокрасочное покрытие

МЛ-12

Установленная мощность, не более, кВт

0,57

Подключение к сети электропитания

220В, 50Гц

Габаритные размеры (без барабанов), мм

1185х520х435 (настольная) / 1185х505х815 (напольная)

Масса, не более, кг

60

* Данные параметры зависят от физико-механических свойств размалываемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.

Дополнительная комплектация и модернизация:

  • При работе с барабанами больших объемов (8 л и более) оснащение устройствами для подъема/опускания и транспортировки барабанов - операции загрузки/выгрузки и транспортировки выполняются с помощью малогабаритного гидравлического подъемника (или кран-балки при её наличии на предприятии), что повышает удобство и снижает риск разбить (или уронить) барабан.
  • image059.png

  • Комплектование мельниц МВФ тумбой-подставкой с полками для размещения барабанов, шаров и комплектующих к ним для удобной и эргономичной организации рабочего пространства.
  • Подача в размольные барабаны инертного газа.
  • Изготовление электрической части во взрывобезопасном исполнении.
  • Регулировка частоты оборотов валков.
  • Задание времени размола таймером.

image064-1607 С.png

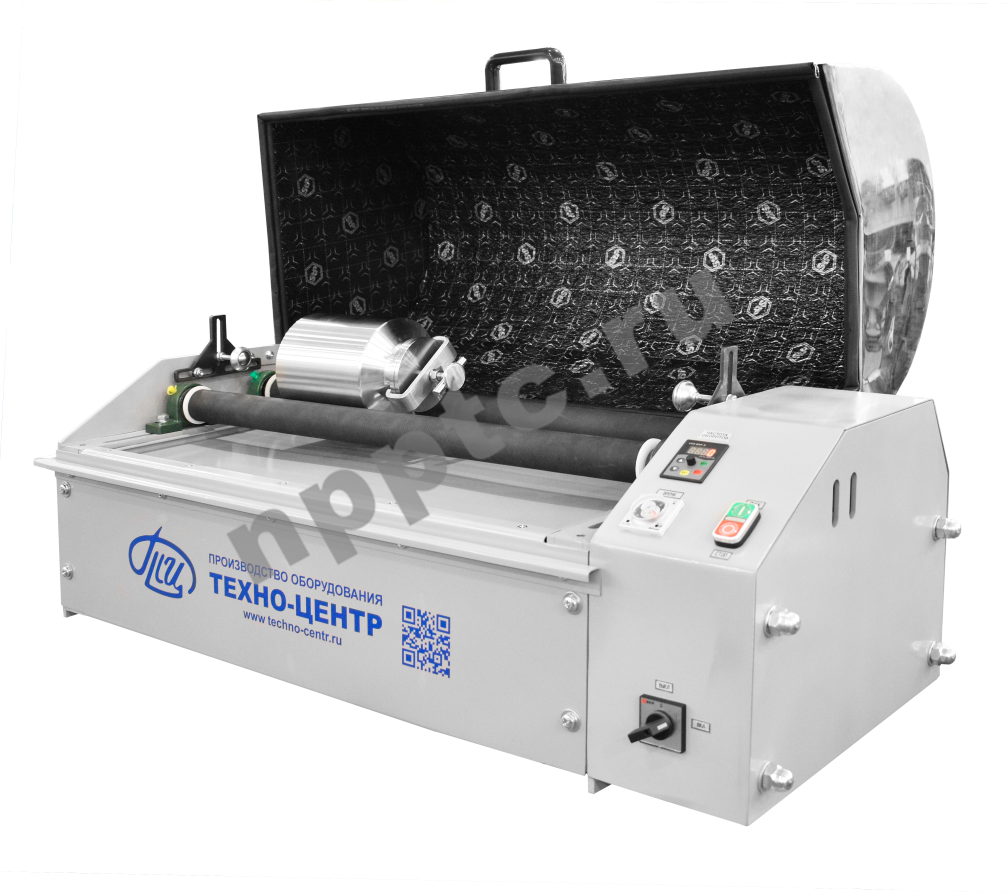

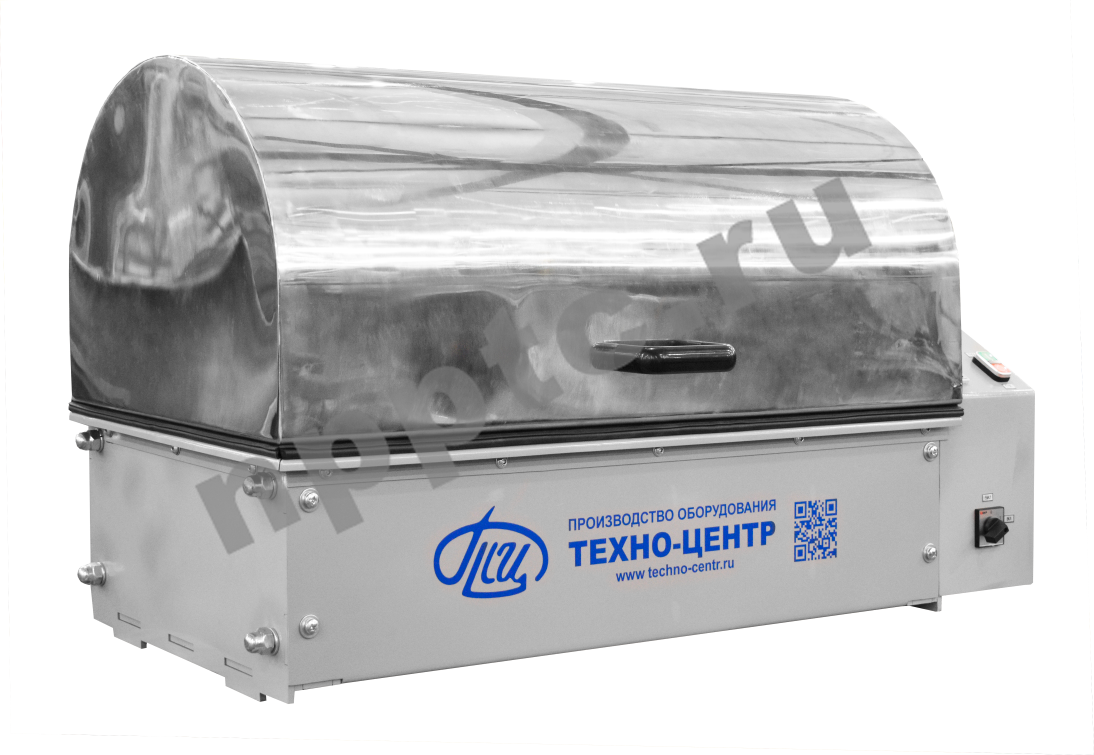

  • Оснащение мельницы звукоизолирующим защитным кожухом – кожух на петлях будет закрывать вращающиеся барабаны, а также снижать шум от шаров при работе мельницы.
  • Отложенный старт – оператор может загрузить вечером мельницу и настроить отложенный старт: например, мельница включится в 03:00 (ночью) и отработает размольный цикл до автоматического отключения к 08:00 (в начале рабочего дня уже можно выгрузить готовый материал).
  • Комплектование размольными барабанами, шарами и цилиндрами из различных материалов:

Материал

Диаметр шаров

6 мм

8 мм

10 мм

15 мм

20 мм

25 мм

30 мм

40 мм

50 мм

Агат






Карбид вольфрама WC








Оксид алюминия Al₂O₃

Оксид циркония ZrO₂

Нержавеющая сталь

Сталь ШХ 15

Фарфор






  • Комплектование мельницы размольными барабанами из различных материалов, а также дополнительными фиксаторами размольных барабанов.

Материал

Объем барабана, л

0,5

4

5

8

10

12

14

15

20

Яшма/ агат










Карбид вольфрама WC






Оксид циркония ZrO2







Оксид алюминия Al2O3

Нержавеющая сталь/ черная сталь

Фарфор






Фторопласт/ нейлон





Полиуретан

Конструктивные особенности
Мельница МВФ-1 (настольная)
Конструктивные особенности и преимущества выпускаемых нами мельниц МВФ-1:
  • Валки покрыты износостойкой толстостенной резиной для лучшего сцепления с поверхностью размольных барабаном, также резиновое покрытие позволят сохранить глазуль фарфоровых барабанов.
  • Расстояние между валками регулируется в широком диапазоне, что позволяет устанавливать барабаны различного объема от 0,5 до 25 л.
  • Высокая частота оборов валков (до 600 об/мин) позволят оператору подобрать наиболее эффективный режим работы как на маленьком барабане (0,5 л) так и на барабане большого объема (до 25 л).
  • Рабочая длина валков в 800 мм позволяем установить на мельницу несколько барабанов одновременно, к примеру: 4 барабана по 0,5 л или 2 барабана по 12 л и т.д.
image024-1567 С.png
Валки мельницы МВФ-1 (напольная)
Мельница МВФ-1 (настольная) с фарфоровым 2 л
и нержавеющим барабаном 1 л.

  • Наличие ограничителей на раме мельницы предотвращает самопроизвольное перемещение барабанов по валкам. Конструкция ограничителя выполнена регулируемой по оси X и Y для установки барабанов различного объема (от 0,5 л до 25 л). Контактирующий с барабаном (рабочий) элемент фиксатора выполнен подвижным в форме шара, это позволяет предотвратить истирание барабана с внешней стороны – фиксатор вращается вместе с барабаном.
  • Регулировка частоты оборотов позволяет оператору в широком диапазоне изменять режим размола, от каскадного режима работы до водопадного, а также различные режимы смешивания.
Мельница МВФ-1 (напольная) с барабанами из нержавеющей стали по 0,5 л

До размола 5-20 мм
После размола 45 мкм и менее
Пример сухого размола хромитового песка на мельнице с приводом от валков
МВФ-1 с фарфоровым барабаном.


  • Время размола задается таймером – по истечении заданного времени мельница автоматически останавливается.
  • Возможность легкой и быстрой установки рабочих камер из различных материалов – для каждого вида размалываемого продукта можно подобрать наилучший материал рабочей камеры и мелющих элементов.
  • Использование широкого спектра размольных барабанов: фарфоровые барабаны по ГОСТ9147-80 (2, 4, 8, 12 л), нержавеющая сталь, углеродистая сталь, полиуретан, фторопласт, агат, яшма, оксида алюминия, оксида циркония, карбид вольфрама, карбид кремния и другие материалы.
Мельница МВФ-1 (напольная) с фарфоровым 4 л
и нержавеющим барабаном 5 л
Мельница МВФ-1 (напольная) с фарфоровым 8 л
и нержавеющим барабаном 10 л

  • Система управления обеспечивает удобство в обслуживании и в работе (в том числе при отработке новых технологических режимов).
  • В конструкции мельницы применяются надежные серийные подшипники с высоким ресурсом работы.
  • Технологичность конструкции и запас прочности обеспечивают многолетнюю эксплуатацию при двухсменном режиме работы. Мельницы защищены от перепадов напряжения и перегрузок по току.
  • Малогабаритность, компактность, малый вес, отсутствие необходимости пусконаладочных работ (“подключил и работай”).
Принцип работы

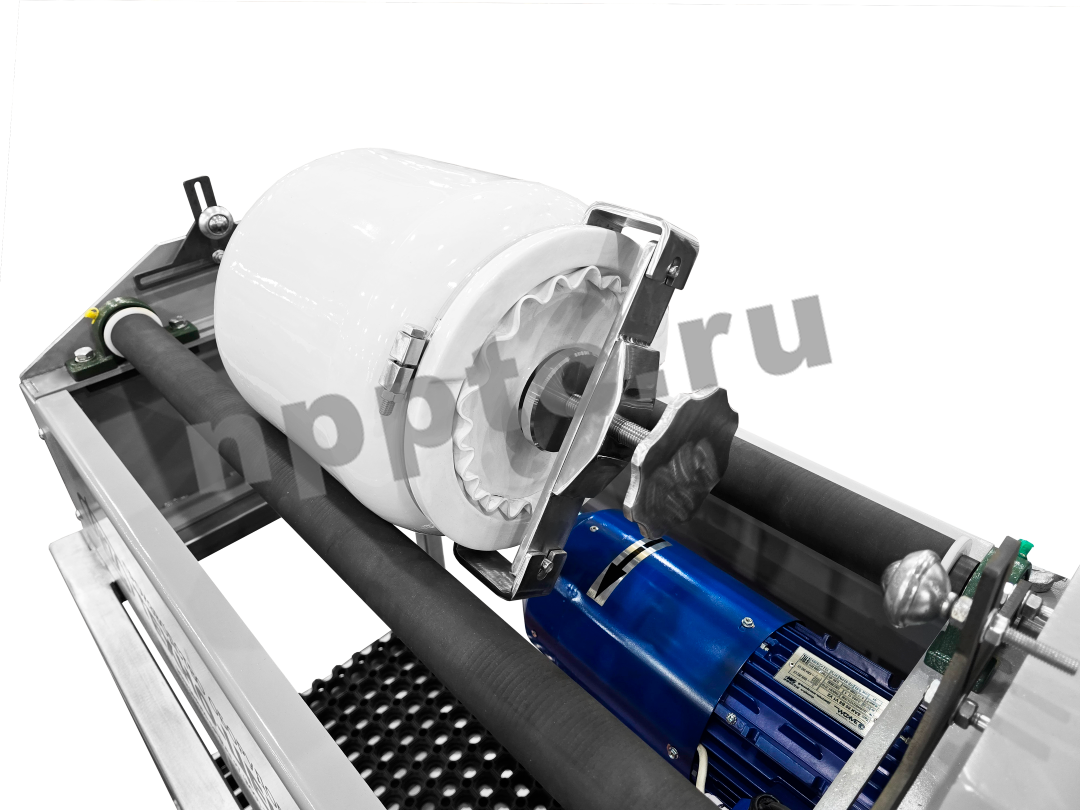

Шаровая мельница с приводом от валков представляет собой станину, на которой установлены подшипниковые опоры (1) с обрезиненными валками (2). Один валок приводной (3) соединен с электродвигателем или мотор-редуктором (4) с помощью зубчатой или ременной передачи (в зависимости от модели), второй валок опорный (5) свободно вращается. На валки устанавливаются барабаны, в которые загружаются измельчаемый материал и мелющие тела. Вращаясь, приводной вал приводит в движение барабаны и, в зависимости от скорости вращения, размольные тела воздействуют на материал либо в каскадном режиме, либо в водопадном режиме.

Мельницы шаровые с приводом от валков могут использоваться в лабораториях, мелкосерийных производствах, а также для отработки промышленных технологий размола, и позволяют выполнять:

Сухой размол материалов

различной твердости

Сухой размол широкого спектра материалов (в том числе трудноразмалываемых) с широким выбором материала барабана и мелющих шаров, в том числе размол в среде инертных газов.

Мокрый размол материалов

различной твердости

Мокрый размол порошков в различных средах (вода, спирт, ацетон и т.п.), ( и измельчение и перетир невязких паст.

Смешивание порошков,

суспензий и паст

Сухое смешивание порошков (в том числе различных по размеру), как с шарами, так и в пустом барабане, смешивание суспензий, приготовление паст и поддержание готовых паст в “живом” текучем состоянии.

Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
