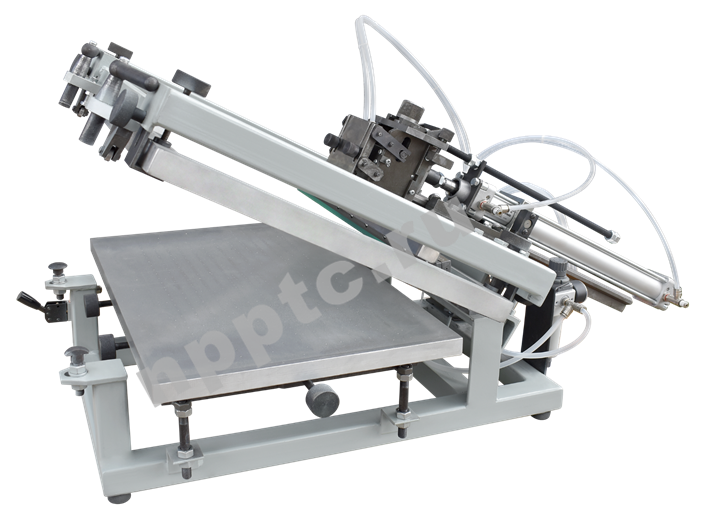

Установка трафаретной печати настольная

Установка трафаретной печати настольная
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначена для мелко и средне-серийных производств при нанесения паст методом трафаретной печати на различные поверхности (подложки) и материалы, такие как керамика, металл, стекло, пластик.

Отрасль применения

  • Электронная промышленность
  • Полиграфическая промышленность
  • Машиностроительная
  • Автомобильная промышленность
  • Текстильная промышленность
  • Авиакосмическая промышленность
Технические характеристики

Основные технические характеристики УТПН/500х300

Производительность оттисков, шт./час, не менее

300

Размер трафаретной рамки, не более, мм

500х600

Размеры подложки, не более, мм

500х300

Скорость перемещения ракеля, контрракеля, мм/с

200

Давления ракеля, Н

2…200

Угол наклона ракеля к сетке, град

75±15

Фиксация подложки

Вакуумом

Расход сохатого воздуха, л/мин

45

Давление сжатого воздуха, кгс/см2

6

Габаритные размеры, ДхШхВ, мм

1000х600х460

Масса, не более, кг

80

Конструктивные особенности
  • Превосходная повторяемость и высокое качество нанесения пасты, достигаются за счет возможности регулировки величины давления ракеля и поддержания этого значения постоянным в процессе всего цикла нанесения, а также за счёт применения специальных фиксаторов и плавающего крепления ракеля.
  • Универсальные держатели позволяют использовать металлические, полиуретановые, резиновые и пластиковые ракели.
  • Функция управления педалью (работа ракеля) делает работу простой и удобной.
  • Размер установки небольшой, её можно разместить прямо на рабочем столе и его легко транспортировать.
  • Длина, ширина и угол ракеля для печати регулируются для обеспечения качественной печати.
  • Давление ракеля контролируется и может быть отрегулировано.
  • Регулировка скорости движения ракелей.
  • Регулировка высоты ракелей относительно трафарета.
  • Управление осуществляется с помощью нажимной педали.
  • Функция аварийной остановки в случае ошибок в процессе печати.
  • Простота чистки и технического обслуживания.
Принцип работы

Настольная установка трафаретной печати состоит из рамки с трафаретодержателем, ракеля и вакуумного стола для фиксации подложки.

Обрабатываемый материал размещается на вакуумном столе и ориентируется относительно трафарета. Трафаретная рамка, с предварительно нанесённой пастой, вручную опускается и фиксируется в рабочем положении. Механизм перемещения ракеля совершает рабочий ход (регулируемый) и возвращается в исходное положение. После окончания печати необходимо ослабить фиксаторы рамки и забрать напечатанное изделие. Установка дополнительно комплектуется вакуумным насосом.


Установка трафаретной печати предназначена для мелко и средне-серийных производств и используется при нанесении паст на различные поверхности:

  • Нанесение паяльных паст на контактные площади печатных плат для пайки и крепления радиокомпонентов (например: для изготовления мембранных переключателей).
  • Печать электропроводящими и люминофорными пастами для получения светящихся изделий в технических применениях и рекламе.
  • Нанесение теплопроводящих линий на стекла (часто используется в автомобильной промышленности).
  • Текстильные изделия (возможность получения толстого слоя краски).
  • Изделия из дерева для нанесения различных узоров и логотипов.

Предназначена для мелко и средне-серийных производств при нанесения паст методом трафаретной печати на различные поверхности (подложки) и материалы, такие как керамика, металл, стекло, пластик.
