Стенд для отработки процесса размола
Стенд для отработки процесса размола
Лабораторные консольные шаровые мельницы предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
|
Отрасль применения |
|
|
|
|
|
|
|
Система менеджмента качества сертифицирована (ISO 9001:2008)
Дополнительная комплектация и модернизация:
- Комплектование мельницы размольными барабанами из различных материалов, а также дополнительными фиксаторами размольных барабанов.
|
Материал |
Объем барабана, л |
|||||||||||
|
0,5 |
1 |
2 |
3 |
4 |
5 |
8 |
10 |
12 |
14 |
15 |
20 |
|
|
Яшма/ агат |
✔ | ✔ | ✔ | |||||||||
|
Карбид вольфрама WC |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
|
Диоксид циркония ZrO2 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||
|
Оксид алюминия Al2O3 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Нержавеющая сталь/ черная сталь |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Фарфор |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
|
Фторопласт/ нейлон |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
|
Полиуретан |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
- Комплектование мельницы размольными шарами и из различных материалов:
|
Материал |
Диаметр шаров |
||||||||
|
6 мм |
8 мм |
10 мм |
15 мм |
20 мм |
25 мм |
30 мм |
40 мм |
50 мм |
|
|
Агат |
|
|
✔ | ✔ | ✔ | ✔ |
|
|
|
|
Карбид вольфрама WC |
|
✔ | ✔ |
|
|
|
|
|
|
|
Оксид алюминия Al₂O₃ |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Оксид циркония ZrO₂ |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Нержавеющая сталь |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Сталь ШХ 15 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Фарфор |
|
|
✔ | ✔ | ✔ | ✔ | ✔ |
|
|
- Изменение габаритов станины.
- Изготовление электрической части во взрывобезопасном исполнении.
- Подача в рабочую камеру инертного газа (азот, аргон).
- Барабаны выполнены из нержавеющей стали, передняя стенка барабана выполнена из закалённого стекла, для визуального наблюдения за процессом размола.
- Система управления мельницей предусматривает возможность подключения внешних устройств, считывающих необходимые данные для дальнейшего построения 3D-визуализации процесса работы:
- Измерение частоты оборотов барабанов мельницы;
- Определение биения частиц создаваемого при движении шаровой загрузки внутри барабана;
- Измерение силы тока для выбора наиболее подходящего привода (с учетом крутящего момента барабана с различной шаровой загрузкой);
- Стенд имеет две рабочие камеры для одновременной отработки технологии размола материала с различными параметрами размола, например:
- В барабане №1 шары 10 мм, в барабане №2 шары 20 мм
- В барабане №1 лифтеры 15 мм, в барабане №2 лифтеры 30 мм
- В барабане №1 частота оборотов 50 об/мин, В барабане №1 частота оборотов 80 об/мин.
- Также могут быть добавлены другие опции по заданию Заказчика.
Шаровая мельница консольная представляет собой массивную станину (1), в верхней части которой на подшипниковой опоре (2) установлен вращающийся цилиндрический барабан (3), а также на отдельной площадке мотор-редуктор (4). Через люк (5) в барабан мельницы загружаются шары и материал для измельчения.
После окончания рабочего цикла, содержимое барабана ссыпается в двухуровневый поддон (5), верхний уровень которого представляет собой решетку для сепарации размольных тел и готового материала. Также имеется возможность выгрузки через решетчатую крышку, при использовании кожуха для беспылевой выгрузки или сливом готовой суспензии через перфорированный стакан с шаровым краном.
|
Примеры размалываемых материалов |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мельницы шаровые с приводом от валков могут использоваться в лабораториях, мелкосерийных, а также крупных промышленных производствах и позволяют выполнять: |
|
|
Сухой размол материалов различной твердости |
Сухой размол широкого спектра материалов (в том числе трудноразмалываемых) с широким выбором футеровки барабана и материала мелющих шаров, в том числе размол в среде инертных газов. |
|
Мокрый размол материалов различной твердости |
Мокрый размол порошков в различных средах (вода, спирт, ацетон и т.п.), ( и измельчение и перетир невязких паст, приготовление эмалей и глазурей. |
|
Смешивание порошков, суспензий и паст |
Сухое смешивание порошков (в том числе различных по размеру), как с шарами, так и в пустом барабане, смешивание суспензий, приготовление паст и поддержание готовых паст в “живом” текучем состоянии. |

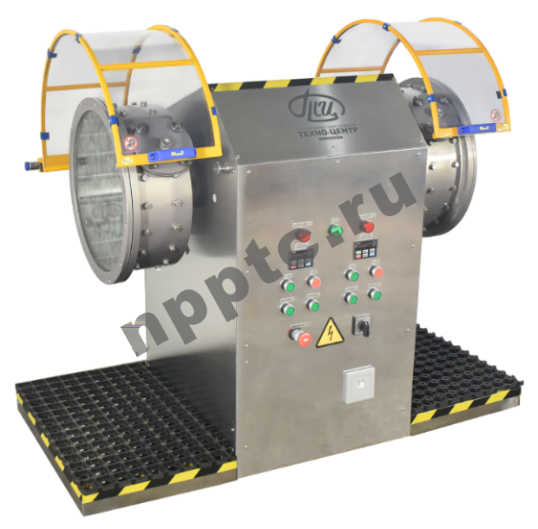

Стенд для отработки процесса размола МШБ-30/2
-
Стенд предназначен для исследования и демонстрации работы шаровой загрузки и материала внутри барабана шаровой мельницы для отработки технологических процессов размола широкого спектра материалов.
-
Особенностью конструкции стенда является возможность подбора и изучения наиболее эффективного режима работы шаровой мельницы с возможностью получения расчёта ожидаемых показателей работы промышленных шаровых мельниц, а именно:
- Определение лучшей частоты оборотов барабана;
- Выбор наиболее эффективной шаровой загрузки;
- Определение высоты и конфигурации “лифтеров”;
- Получение данных о прочности сырья;
- Расчет необходимого электродвигателя;
- Определение траектории движения материала и шаровой загрузки;
- Оценка интенсивности износа футеровки и мелющих тел шаровой мельницы.
Лабораторные консольные шаровые мельницы предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
