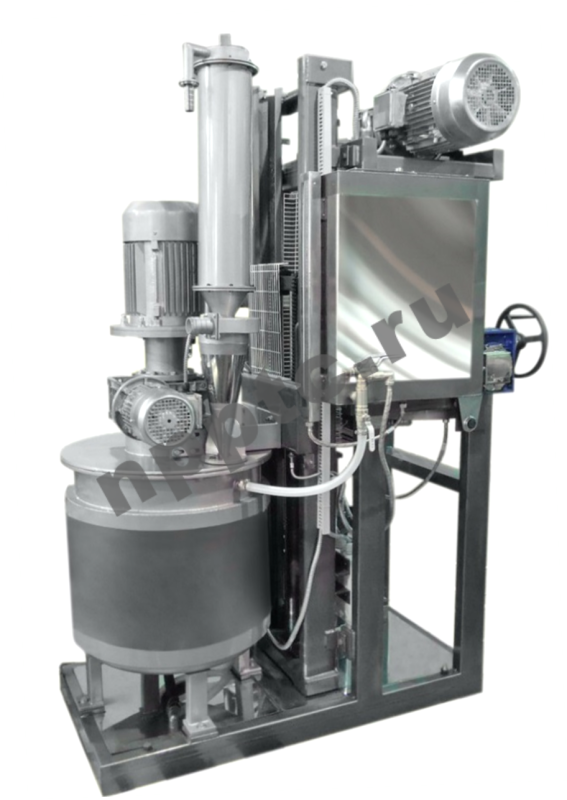

Автоматизированный размольный комплекс гольфстрим

Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Комплекс предназначен для тонкого и сверхтонкого непрерывного размола (<1 мкм) твердых веществ в жидкостях, а также приготовления жидких смесей, порошков, с влажностью до ~50%. В том числе позволяет осуществлять мокрый размол с узким распределением частиц таких материалов как ферритовые порошки, пьезокерамика, цирконий, пигменты, керамические материалы и т.п.

Отрасль применения комплексов Гольфстрим

  • Керамическая / Стекольная
  • Инструментальная / Твердосплавная
  • Электронная / Авиакосмическая
  • Химическая / Металлургическая
  • Автомобильная / Машиностроительная
  • Горнодобывающая / Атомная
  • Фармацевтическая / Косметическая

Примеры размалываемых материалов:

Оксиды железа

Покрытия для бумаги

Ферросплавы

Карбид вольфрама

Графит

Чернила/пигменты

Известь, глина

Карбид бора

Кремний

Стеклянные фриты

Оксид алюминия

Карбид кремния

Кварцевый песок

Цементный клинкер

Пьезокерамика

Кобальт

Тонер

Железная руда

Оксид циркония

Медь

Пластик

Катализаторы

Алюминий

Никель

Силикат-глыба

Ферриты

Оксид бериллия

Глазури

Стекло

Шоколад

Фарм. субстанции

и многое другое



Технические характеристики

Модель

АРК 8/48 АРК 15/90 АРК 30/180 АРК 60/360 АРК 100/600 АРК 200/1200 АРК 400/2400
Рабочий объем аттритора, л 8 15 30 60 100 200 400
Общий объем аттритора, л 10 18 35 68 110 220 440
Частота оборотов ворошителя об/ мин * 300 200 180 140 120 100 80
Общий объем емкости смесителя, л 48 90 180 360 600 1200 2400
Установленная мощность, кВт***** 3 4 8 15 18 22 30
Занимаемая установкой площадь, не более, м2 1,2 1,5 2 2,5 3 3,5 4
Масса, не более, кг 900 1200 1500 2300 3000 4200 6000
Технические характеристики комплексов Серии Гольфстрим
Основное применение Тонкий и сверхтонкий размол
Принцип воздействия на материал Удар, истирание
Применяется для материалов Твердых, средней твердости, мягких, хрупких
Тип размола Мокрый
Максимальные размеры загружаемого материала **, мм До 5 мм
Конечная дисперсность материала ** До 1 мкм
Оптимальный диаметр применяемых шаров ** 8-12 мм
Частота оборотов тихоходной мешалки смесителя, об/мин *** 20
Частота оборотов быстроходной мешалки смесителя, об/мин *** 1500
Регулировка частоты оборотов ворошителя и быстроходной мешалки Частотным преобразователем (опция)
Подъем-опускание каретки смесителя С пульта управления (опция)
Поворот рабочей камеры для выгрузки шаров Съемом ворошителя
Насос для перекачки суспензии Мембранный
Влажность перекачиваемой суспензии, не менее, % 40-50 %
Подключение к сети электропитания 380В, 50Гц

* При необходимости можем увеличить частоту оборотов ворошителя.
** Данные параметры зависят от физико-механических свойств размалываемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.
*** При необходимости можем увеличить частоту оборотов ворошителя, тихоходной и быстроходной мешалки.
**** Мощность электродвигателя может изменяться – зависит от массы загружаемых шаров и частоты оборотов ворошителя.

Дополнительная комплектация и модернизация:

14_АПК_Страница_6_Изображение_0001-1464 С.png
  • Изменение габаритов станины.
  • Изготовление электрической части во взрывобезопасном исполнении.
  • Футеровка ворошителя и рабочей камеры аттритора.
  • Оснащение мембранным насосом для перекачки агрессивных сред.
  • Комплектация аттритора системой охлаждения (чиллером) или системой водяного/масляного нагрева (термостатом).
  • Регулировка частоты оборотов ворошителя.
  • Изменение объема емкости смесителя.
  • Оснащение комплекса системой загрузки сухих компонентов.
  • Комплектование размольными шарами.
Конструктивные особенности
  • Возможность получения тонких и сверхтонких порошков стабильного гранулометрического состава.
  • Для получения однородной массы суспензии смеситель-диспергатор снабжен мешалкой и высокоскоростной диспергирующей головкой. Конструкция позволяет поддерживать смесь во взвешенном состоянии и предотвращает выпадение осадка на дне и углах дежи.
  • Крышка смесителя вместе с перемешивающими органами может подниматься вверх с помощью механизма подъема-опускания (с пульта управления) для технологического обслуживания дежи и перемешивающих органов (опция).


  • В рабочей камере аттритора выполняется тонкий и сверхтонкий размол с помощью приводимой в движение шаровой загрузки. Скорости в массе шаров распределены крайне неравномерно как по радиусу, так и по высоте, что значительно повышает эффективность размола, поскольку механическое истирающее, ударное воздействие на частицы порошка, заключенные между двумя шарами, возможно только тогда, когда они движутся с различной скоростью. Высокая скорость циркуляции суспензии через массу шаров производит эффект динамической сепарации, позволяя мелким частицам быстро проходить путь, в то время как более крупные частицы следуют по более извилистому пути через массу шаров что повышает эффективность размола и приводит к более узкому распределению частиц.
  • Возможность измельчения термочувствительных материалов - Размольная камера аттритора и дежа смесителя-диспергатора имеют рубашки охлаждения (интенсивность подачи теплоносителя в рубашку охлаждения регулируется).
  • С целью исключения застойных зон, ворошитель аттритора оснащен двумя лопатками для выгрузки суспензии из рабочей камеры.
  • Для повышения оперативности замены шаровой загрузки и удобства технологического обслуживания, рабочая камера аттритора может наклоняться (при снятом ворошителе) с помощью редуктора. Ворошитель аттритора выполнен съемным.
Пример размола пьезокерамики (конечная дисперсность материала после размола 1-3 мкм)

  • Системой комплекса обеспечивается удобный отбор проб с целью контроля технологического процесса на всем цикле размола.
  • Размольный комплекс Гольфстрим полностью автоматизирован:
  • С пульта управления выполняется настройка технологического режима работы (времени и скорости размола, режима циркуляции, а также скорости работы мешалок) в зависимости от требуемой дисперсности и твердости размалываемых частиц.
  • Безопасность в эксплуатации: все подвижные элементы оснащены защитными ограждениями и кожухами; при включении механизма подъема-опускания перемешивающие органы смесителя автоматически останавливаются.
  • Высокий уровень автоматизации погрузочно-разгрузочных операций, позволяющий эксплуатировать комплекс как отдельно, так и в составе технологических линий. Подача и выгрузка суспензии – с помощью перекачивающей системы, сыпучих компонентов пневмотранспортом или шнековым питателем (опция).
  • Уникальный принцип работы комплекса заключается в высокой скорости циркуляции суспензии.



Преимущества автоматизированных комплексов Гольфстрим

  • Эффективный и быстрый размол различных материалов.
  • Расширенные возможности подбора скорости и интенсивности размола различных материалов.
  • Быстрое тонкое измельчение с предельно узким распределением частиц по всему объему суспензии.
  • Высокий уровень контроля и поддержания температуры суспензии.
  • Простота ввода в эксплуатацию, легкость в техническом обслуживании и удобная система управления.
Принцип работы

14_АПК_4.pngВ основе работы комплекса Гольфстрим лежит принцип измельчающего действия приведенных в движение шаров, помещенных в рабочую камеру аттритора, внутри которой вращается ворошитель. Размалываемая суспензия совершает интенсивную циркуляцию в системе “смеситель (диспергатор) – насос – аттритор”. Предварительное приготовление суспензии для размола происходит в смесителе-диспергаторе, в который из бака подается жидкость, загрузка сухих компонентов осуществляется из транспортного контейнера. В транспортном контейнере создается аэросмесь, которая при открытом затворе подается сначала в циклон, а из циклона в смеситель-диспергатор (опция). Из смесителя-диспергатора готовая суспензия перекачивается насосом в рабочую камеру аттритора. В аттриторе суспензия снизу-вверх проходит через слой движущейся шаровой загрузки – выполняется размол. Система, включенная на режим циркуляционного размола, перекачивает суспензию по кольцу из смесителя-диспергатора в аттритор и обратно.


Состав комплекса Гольфстрим:

  • Аттритор.
  • Смеситель-диспергатор.
  • Система перекачивания суспензии (насос).
  • Комплект соединительных шлангов и запорная арматура.
  • Система подачи сухих компонентов в виде аэросмеси (опция):
               - транспортный контейнер;
               - комплект соединительных шлангов;
               - циклон;
               - устройство фильтрации воздуха.
  • Шнековый/вибрационный питатель для подачи сухих компонентов (опция).
  • Система управления.
