Прецизионные трафаретные принтеры
Назначение
Предназначены для нанесения паст методом трафаретной печати на различные поверхности (подложки) и материалы, такие как керамика, металл, стекло, пластик.
|
Отрасль применения |
|
|
|
|
|
|
|
Модель |
ПТП-48-60 |
ПТП-100 |
ПТП-300 |
|
Максимальная кинематическая производительность, отпечат./час |
500 |
500 |
400 |
|
Режимы работы |
Ручной наладочный, полуавтоматический |
||
|
Система управления |
Промышленный компьютер, управляемый |
||
|
Максимальный размер подложки, мм |
48х60 |
190х190 |
300х300 |
|
Максимальный размер поля печати, мм |
48х60 |
160х140 |
270х250 |
|
Размеры трафаретной рамки, мм (наружные) |
184х254 |
Min – 200х300 Мах – 330х330 |
Min – 550х550 Мах – 640х640 |
|
Повторяемость (точность) печати, не более, мкм |
±5 |
||
|
Высота трафаретной рамы, мм |
8,5 |
12…25 |
30…40 |
|
Скорость продольного перемещения блока печати, мм/с |
50…200, регулируемая |
50…500, регулируемая |
50…300, регулируемая |
|
Продольный ход блока печати, мм |
100 |
210 |
390 |
|
Вертикальный ход блока печати, мм |
50 |
50 |
80 |
|
Давление ракеля, Н |
18…100 |
18…135 |
18…250 |
|
Вертикальный ход ракеля, мм |
5…10 |
5...20 |
5…20 |
|
Вертикальный ход скребка, мм |
5…10 |
5…20 |
5…20 |
|
Зазор между сеткой трафарета и печатным столом, мм |
0…5 |
0…5 |
0…10 |
|
Совмещение трафарета по координатным осям |
По осям X, Y, мм ±5 По углу Z, град ±5° |
По осям X, Y, мм ±5 По углу Z, град ±5° |
По осям X, Y, мм ±10 По углу Z, град ±5° |
|
Угол наклона ракеля, град |
45° или 60…90 |
||
|
Индикация температуры в зоне печати, °С |
0…99,9 |
||
|
Фиксация подложки на печатном столе |
Вакуумом и механическая |
||
|
Снятие подложки с печатного стола |
Вручную |
||
|
Позиционирование подложки на печатном столе |
По базовому углу |
||
|
Цена деления регулировочных винтов координатного стола, мкм |
10 |
||
|
Расход сжатого воздуха за цикл при рабочем давлении 0,7 МПа, л/цикл |
0,3 |
0,4 |
1,22 |
|
Установленная мощность, не более, кВт |
0,25 |
0,6 |
0,8 |
|
Габаритные размеры (ДхШхВ), мм |
820х670х940 |
1320х890х1280 |
1450х1600х1320 |
|
Масса, не более, кг |
215 |
380 |
520 |
Дополнительная комплектация и модернизация:
- Установка заточки ракелей
- Установка экспонирования
- Устройство коррекции трафарета
- Стол натяжения сетки

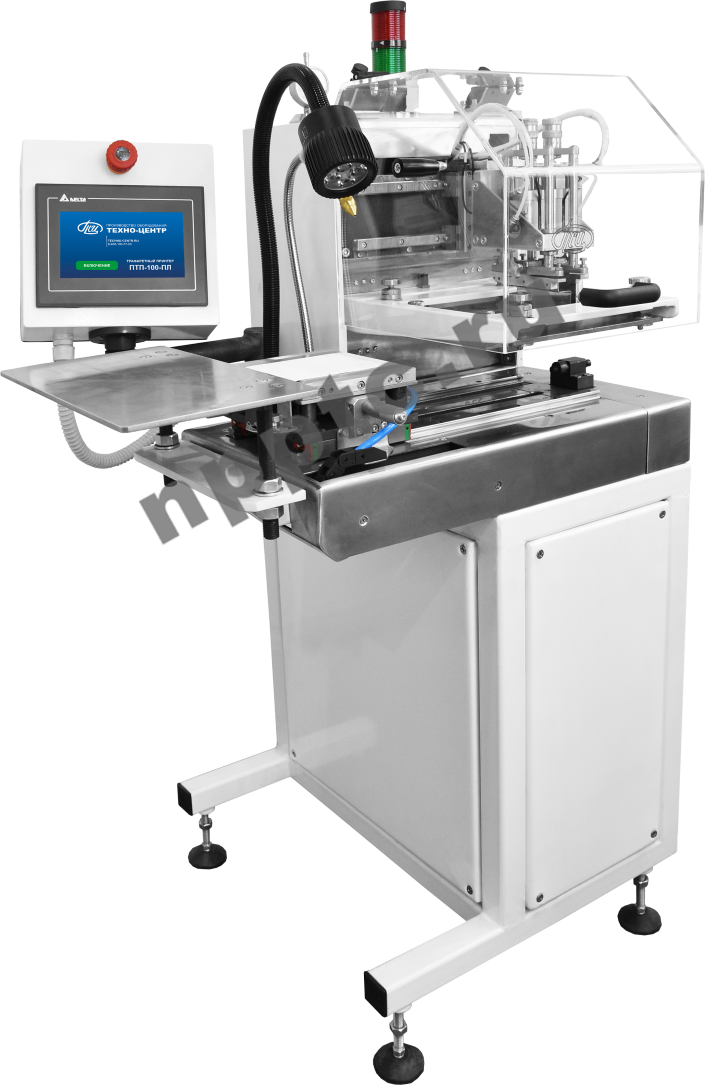

- Пульт управления позволяет точно выставить все параметры печати. Широкий сенсорный монитор с понятным и удобным интерфейсом позволяет управлять всеми параметрами печати. Программируемая скорость печати, начальный и конечный ход печати и усилие давление ракеля и другие параметры, устанавливаются с пульта управления.
- Плавная и равномерная печать, а также точное и плавное перемещение ракеля, обеспечивается использованием серводвигателя с двойной линейной направляющей.
- Высоту рамки с сеткой относительно стола можно регулировать. Поверхность стола изготовлена из нержавеющей стали.
- Полиуретановый ракель и контрракель (скребок) для сбора пасты, создают равномерно распределенное, достаточное для точной печати давление. Усилие давления ракеля имеет бесступенчатую регулировку.

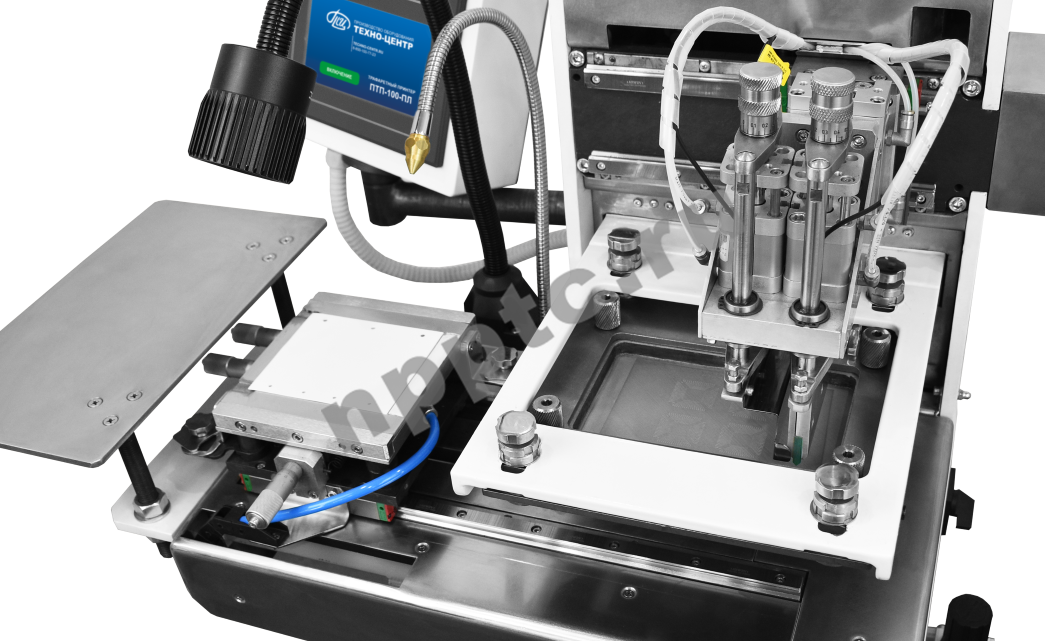

- Выравнивание столика относительно трафарета, осуществляется прецизионными микрометрическими винтами. Регулировка осуществляется вручную по осям «X», «Y» и «Z». Ось «Z», обеспечивает поворот вокруг центральной точки столика. Это позволяет выравнивать подложку без изменения координат по X и Y.
|
Применение трафаретной печати |
|
- Возможность установки машинного зрения – позволяет упростить совмещение трафарета с подложкой и обеспечить контроль качества получаемых изделий.
- Для тонкой печати, ракель может обеспечить низкое давление, постоянный угол и отсутствие вибрации.
- Высокая точность нанесения паст и повторяемость результата печати.
- Пульт управления позволяет точно выставить все параметры печати.
- Вакуумный стол, обеспечивает надёжную фиксацию подложки во время печи.
- Конструкцией принтера обеспечена быстрая смена трафаретов и ракелей.
- Регулировка давления ракелей.
- Регулировка скорости движения ракелей.
- Регулировка высоты ракелей относительно трафарета.
- Счётчик количества циклов.
- Возможность работы в ручном, полуавтоматическом и автоматическом режиме.

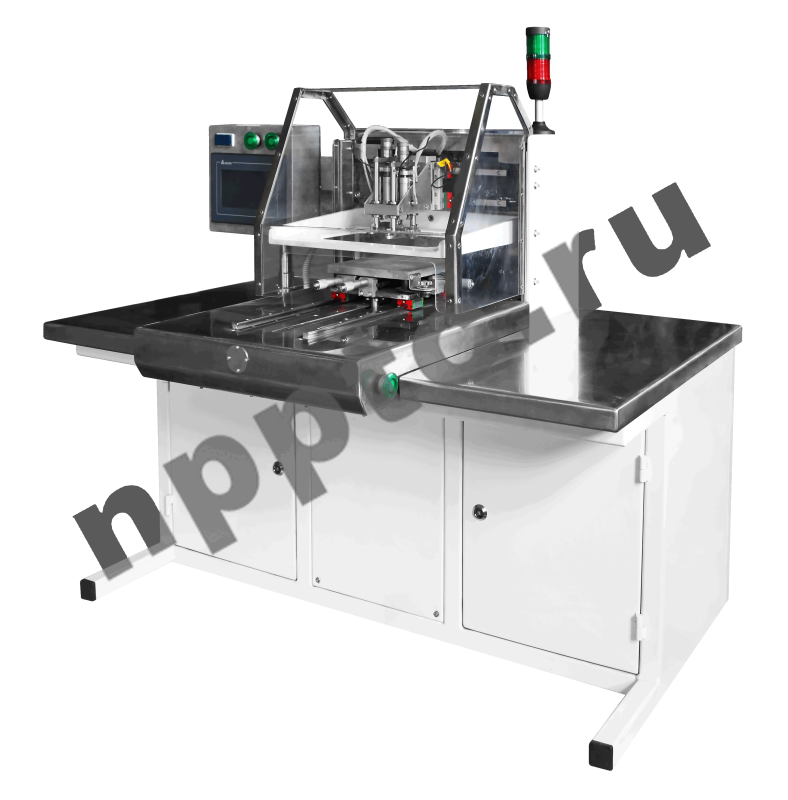

Автоматический принтер предназначен для работы в условиях средних и крупных производственных линий.
Конструктивные особенности:
- Полный автоматический цикл работы.
- Автоматическая укладка подложек для печати.
- Автоматический съем напечатанных подложек.
- Автоматизированное поворотное устройство для сбора и хранения напечатанных подложек.
- Простой и понятный интерфейс обеспечивает быструю настройку и начало работы принтера (настройка высоты давления, скорости прохода ракеля, периодичность очистки и т.д.).
- Оснащение машинным зрением для определения различных дефектов: отсутствие пасты, сдвиг пасты, деформация напечатанного слоя и т.д.
- Автоматический дозатор пасты для трафаретов.
- Высокая повторяемость процесса совмещения платы и трафарета.
Принцип работы трафаретного принтера представляет собой несколько стадий.
Трафарет представляет собой металлисечскую или полимерную сетку с октрытыми ячейками, которые соответсвуют элементам изображения. Трафарет должен быть очищен от загрязнений и аккуратно натянут на рамку. Готовый состав (металлизационная паста) должен быть достаточно жидким для прохода через ячейки трафарета, но не слишком густым. Подложка на которую будет наноситься оттиск изображения, должна быть чистой и сухой.
Трафарет устанавливается над поверхностью, над подложкой для наесения оттиска (изображния). Металлицазонный состав подается на трафарет и проходит через ячейки под усилием движения ракеля. В месте совмещения трафарета и подложки образуя изображение. После нанесения состава, поверхность должна высохнуть, например на ИК-сушке.
Таким образом принцип работы заключается в том, чтобы через ячейки трафарета нанести жидкий состав на порвехность плоского изделия.
|
Прецизионные трафаретные принтеры предназначены для высокоточного нанесения металлизационных и паяльных паст на различные поверхности: |
|
|
Электроника |
Изготовление печатных плат и многослойных керамических конденсаторов (LTTC, HTCC). В данной сфере от трафаретной печати требуется соответствие стандартизированным технологическим процессам, чётко заданным параметрам печати и самым высоким показателям точности и воспроизводимости. Именно поэтому трафаретный принтер нашего производства обеспечивает высокую прочность конструкции, стабильность получаемых размеров, долгий срок службы и равномерное распределение пасты по поверхности подложки. |
|
Керамика |
В керамической промышленности индивидуальный вид изделия придают главным образом с помощью трафаретной печати. Наш трафаретный принтер обеспечивает высокую четкость и качество изображений и при печати на керамических изделиях. |
|
Солнечные батареи |
Трафаретная печать – это экономически эффективный способ нанесения металлизированных слоев при изготовлении элементов солнечных батарей для самой инновационной и самой востребованной на сегодняшний день энергетики. |
|
Стекло |
Трафаретная печать по стеклу – самый предпочтительный способ нанесения функциональных элементов на автомобильные стекла и строительные фасадные панели. |
