Шаровые мельницы двухопорные (для работы с агрессивными средами)

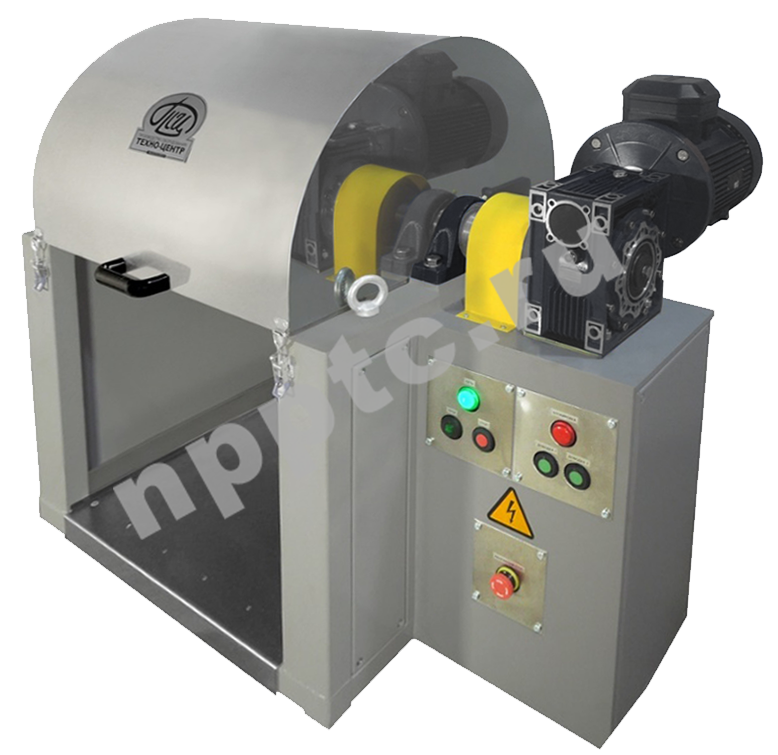

Мельница МШБ-50-ВМ с закрытым защитным кожухом
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.

Отрасль применения

  • Горнодобывающая / Минералогическая

  • Химическая / Металлургическая

  • Керамическая / Стеклянная промышленность

  • Электронная

  • Полимерные материалы / Лакокрасочная

  • Фармацевтическая / Косметическая

  • Пищевая

Технические характеристики

Дополнительная комплектация и модернизация:

  • Футеровка рабочей камеры – рабочая камера изнутри покрывается износостойким материалом для повышения ресурса работы мельницы, а также для предотвращения попадания в размалываемый материал “вредного” намола с стенок барабана. - для каждого вида размалываемого продукта можно подобрать наилучший материал рабочей камеры и мелющих элементов:
    • Футеровка полиуретаном (твердостью от 60 до 90 по Шору). Полиуретан обладает высокой износостойкостью, стойкостью на разрыв, устойчивостью к высоким механическим нагрузками, а также снижает шум при работе мельницы (не стоек к ацетону, нефрасу, толуолу и другим растворителям, а также не выдерживает температуры свыше 90 С):
    • Футеровка керамикой: Оксид алюминия Al2O3 (уралит, алюбит, ВК-94-1, ВК-100). Керамическая футеровка обладает высокой износостойкостью (более чем в 250 раз выше чем у марганцевой стали), высокой кислотостойкостью и щелочестойкостью, исключает загрязнения размалываемого материала металлическими примесями (к примеру: используется при размоле материалов для керамических конденсаторов, а также в фармацевтической промышленности), обладает коррозионной стойкостью, высокой плотностью и механической прочностью (также может выдерживать высокие и низкие температуры):
    • Футеровка полипропиленом: Полипропилен обладает высокой химической стойкостью к различным видам соединений и веществ, нейтрален по отношению к химически агрессивным кислотам и растворителям, имеет низкую проницаемость.
    • Футеровка из различных материалов: Оксид циркония ZrO2 (стабилизированный оксидом иттрия или оксидом кальция), карбида кремния SiC, карбид вольфрама (ВК-6, ВК-8), чугунными пластинами, и другими материалами.
  • Выполнение рабочей камеры из черной стали (в том числе из специальных сталей).
  • Регулировка частоты оборотов электродвигателя.
  • Изменение габаритов станины.
  • Нагрев / охлаждение – оснащение мельницы рубашкой для подачи жидкого теплоносителя.
  • Комплектование приемной емкостью.
  • Оснащение мельницы мембранным насосом.
  • Комплектование мельницы размольными шарами и из различных материалов:

Материал

Диаметр шаров

6 мм

8 мм

10 мм

15 мм

20 мм

25 мм

30 мм

40 мм

50 мм

Агат






Карбид вольфрама WC








Оксид алюминия Al₂O₃

Оксид циркония ZrO₂

Нержавеющая сталь

Сталь ШХ 15

Фарфор






  • Подача в рабочую камеру инертного газа (азот, аргон).
  • Изготовление электрической части во взрывобезопасном исполнении.
Конструктивные особенности
  • Барабан мельницы и все соприкасающиеся с обрабатываемым материалам узлы выполнены из нержавеющей стали 12Х18Н10Т и обеспечивают надлежащую стойкость к размалываемому материалу. Все барабана мельницы имеют гарантию на сквозную коррозию не менее 10 лет.
  • Электродвигатель и пост управления мельницей выполнены во взрывозащищенном исполнении в соответствии с требованиями 7.3 ПУЭ “Электроустановки в взрывоопасных зонах” для класса зоны В-1а. Пульт управления выполнен выносным (устанавливается в отдельном помещении) с длиной кабеля не менее 10 м оснащенный бронерукавом.
  • Уплотнение крышки выполнено из синтетического эластомера устойчивого к агрессивным средам, имеющего высокую маслостойкость и износостойкость.
  • Система управления обеспечивает безопасность оператора (при открытой крышке защитного кожуха оператор не может включить вращение барабана в рабочем режиме – только в режиме “Доводка”).
  • Защитный кожух оснащен фиксатором и промышленными газовыми пружинами.

Принцип работы

Шаровая мельница двухопорная представляет собой массивную станину (6), в верхней части которой в двух подшипниковых опорах (3) установлен вращающийся цилиндрический барабан (1), а также на отдельной площадке мотор-редуктор (4). Через люк (2) в барабан мельницы загружаются шары и материал для измельчения.

После окончания рабочего цикла, содержимое барабана ссыпается в двухуровневый поддон (5), верхний уровень которого представляет собой решетку для сепарации размольных тел и готового материала. Также имеется возможность выгрузки через решетчатую крышку, при использовании кожуха для беспылевой выгрузки или сливом готовой суспензии через перфорированный стакан с шаровым краном.

Примеры размалываемых материалов

  • Оксиды железа

  • Покрытия для бумаги

  • Ферросплавы

  • Карбид вольфрама

  • Графит

  • Чернила/пигменты

  • Известь, глина

  • Карбид бора

  • Кремний

  • Стеклянные ферриты

  • Оксид алюминия

  • Карбид кремния

  • Кварцевый песок

  • Цементный клинкер

  • Пьезокерамика

  • Кобальт

  • Тонер

  • Железная руда

  • Оксид циркония

  • Медь

  • Пластик

  • Катализаторы

  • Алюминий

  • Никель

  • Силикат-глыба

  • Ферриты

  • Оксид бериллия

  • Глазури

  • Стекло

  • Какао-бобы

  • Фарм. субстанции

  • и многое другое


Мельницы шаровые с приводом от валков могут использоваться в лабораториях, мелкосерийных, а также крупных промышленных производствах и позволяют выполнять:

Сухой размол материалов

различной твердости

Сухой размол широкого спектра материалов (в том числе трудноразмалываемых) с широким выбором футеровки барабана и материала мелющих шаров, в том числе размол в среде инертных газов.

Мокрый размол материалов

различной твердости

Мокрый размол порошков в различных средах (вода, спирт, ацетон и т.п.), ( и измельчение и перетир невязких паст, приготовление эмалей и глазурей.

Смешивание порошков,

суспензий и паст

Сухое смешивание порошков (в том числе различных по размеру), как с шарами, так и в пустом барабане, смешивание суспензий, приготовление паст и поддержание готовых паст в “живом” текучем состоянии.


Мельница шаровая в взрывозащищенном исполнении для работы с агрессивными средами

Мельница МШБ-50-ВМ с закрытым защитным кожухом

Назначение: Данные шаровые мельницы предназначены для мокрого размола и смешивания агрессивных химическим веществ в среде растворов смол, ацетоны, толуола, спирта и других средах.


Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
