Галтовочные барабаны с двумя вращающимися барабанами

Галтовочные барабаны с двумя вращающимися барабанами БГ/14х2
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначены для улучшения качества поверхностей металлических, пластиковых изделий и камней во вращающемся барабане с добавлением абразива.

Применение: скругление кромок, удаление заусенцев (после штамповки, резки гильотиной, ленточнопильным станком), окалины и облоя (после резки автогеном, плазменной резки), ржавчины, формовочной земли и другое.

Технические характеристики

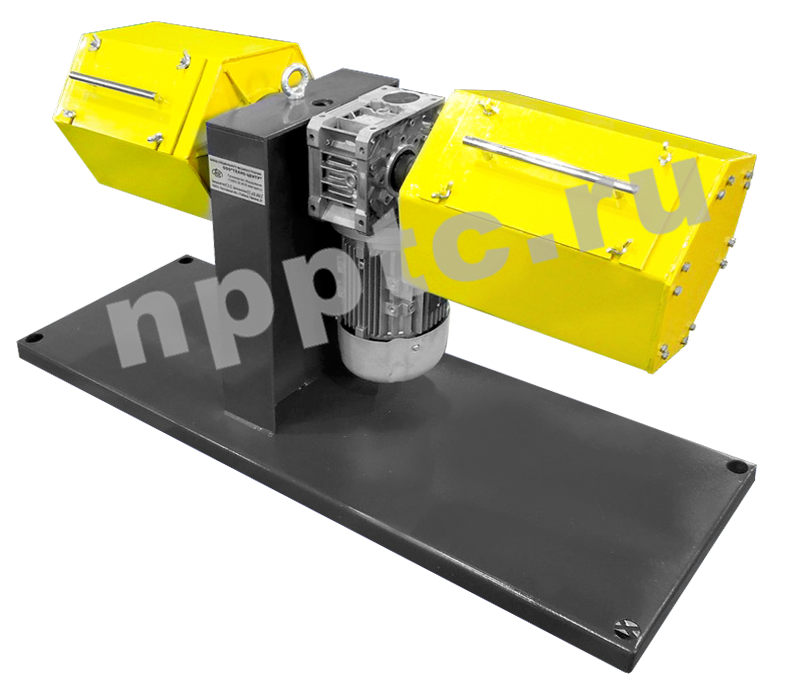

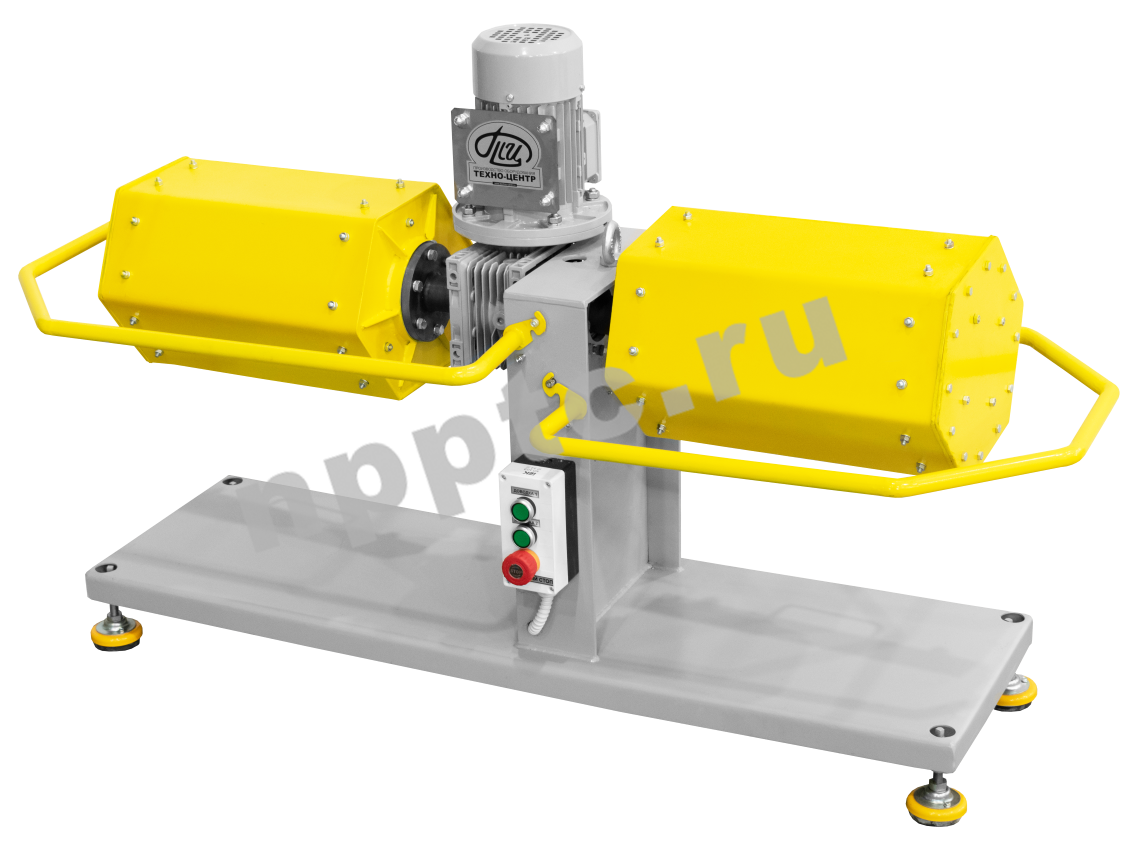

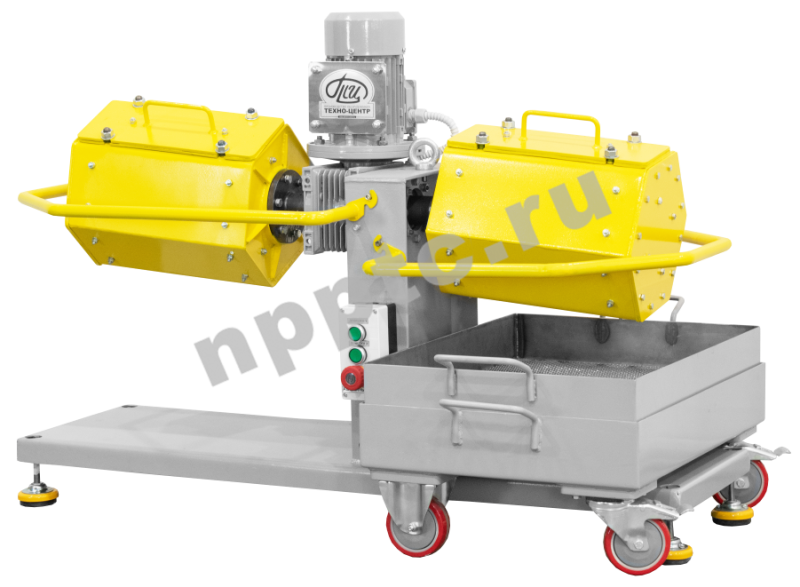

Для раздельной галтовки можем изготовить настольные галтовочные барабаны с двумя одновременно вращающимися барабанами (вращение барабанов от одного мотор-редуктора).


Модель БГ/5х2
БГ/8х2
БГ/14х2
БГ/30х2
 Количество вращающихся барабанов, шт
2 2
2
2
 Общий объем каждого барабана, л
5 8
14
30
 Количество граней, шт
6
6
6
6
 Габариты грани (ДхШ), мм
272х86
308х105
354х144
397х185
 Максимальная загрузка каждого барабана, кг
10
10
10
20
 Габариты лючка (ДхШ), мм
232х50
270х60
260х90
300х120
 Частота оборотов, об/мин
43
43
43
43
 Установленная мощность, кВт
0,75
0,75
0,75
0,75
 Габариты (ДхШхВ), мм
1100х
400х
810
 1100х
400х
810
1100х
400х
810
1100х
400х
810
 Масса, кг
120  125  140  155

Конструктивные особенности

Конструкция галтовочных барабанов обеспечивает экономию производственных площадей и высокие показатели надежности. Для повышения эффективности галтовки барабан выполняется с эксцентриком.

В качестве абразива может применяться ореховая скорлупа, опилки, стальная дробь, шлак, бой шлифовальных кругов, галька и специальные виды абразивов (пирамидки, шарики и т.д.) – в зависимости от применяемой технологии. Длительность цикла галтовки, тип абразива, соотношение абразива и деталей определяются экспериментально.

Дополнительные опции

  • Установка времени галтовки – позволяет исключить “человеческий фактор” в применяемой технологии галтовки, т.к. барабан выключается автоматически по заранее заданному времени.

  • Регулировка частоты оборотов барабана – позволяет в широком диапазоне регулировать режимы галтовки (бережная галтовка выполняется при малой частоте оборотов, интенсивная - при высокой частоте оборотов барабана).

  • Футеровка внутренней поверхности барабана резиной (или другими листовыми материалами) – для повышения шумоизоляции при галтовке.

  • Изменение объема и формы барабана по заданию Заказчика.

  • Модернизация для мокрой галтовки (галтовка с абразивом и жидким связующим).

  • Изготовление барабана из нержавеющей стали и других материалов.
