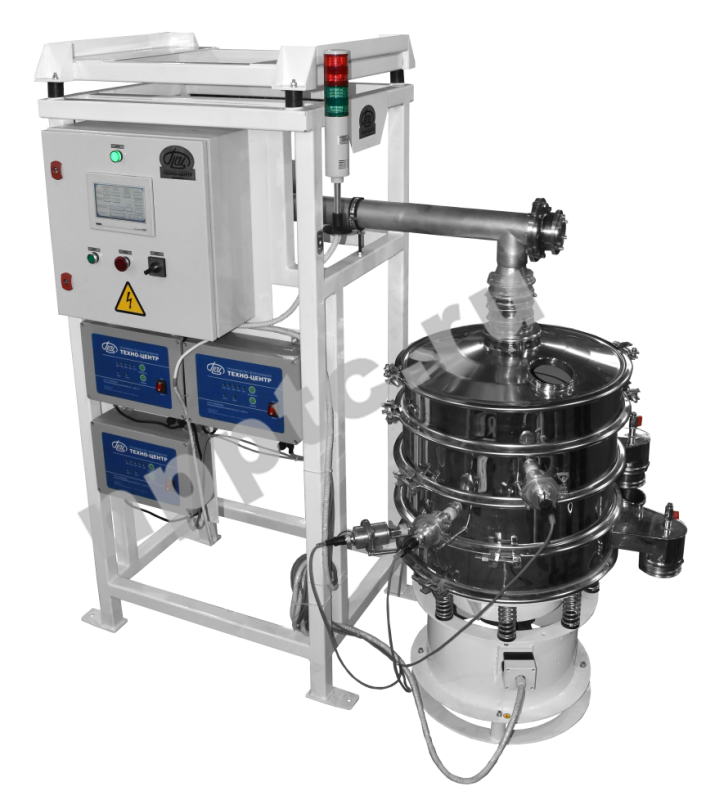

Классификаторы ситовые (вибросита)

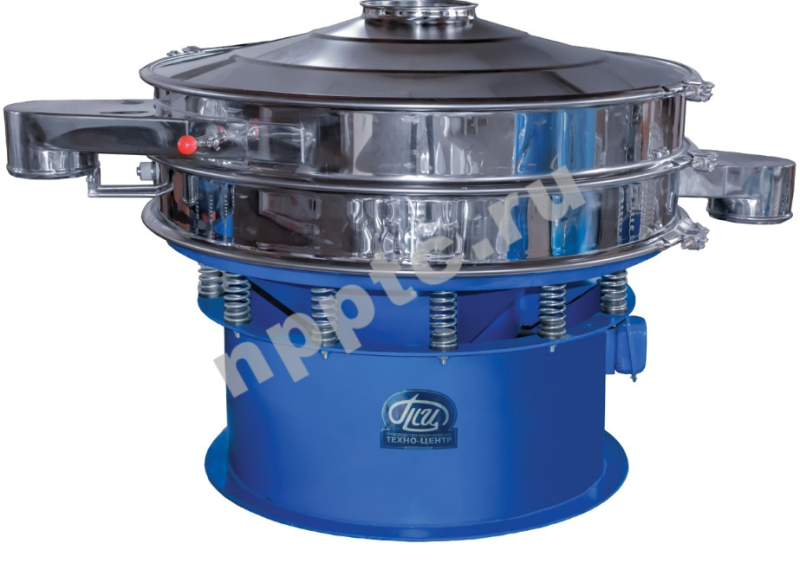

Классификатор КлВ-1000

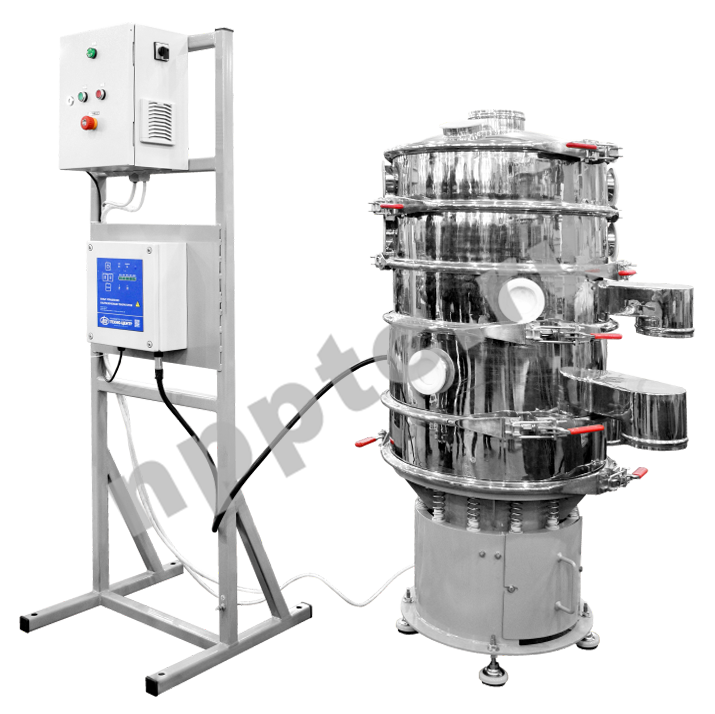

Круглое вибрационное сито КлВ-400
Классификатор КлВ-800
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Вибросита используются для сортировки сыпучих материалов путем просеивания через сетку, а также отделения жидкой составляющей материала от твердой.

Технические характеристики

Модель

КлВ-400

КлВ-600

КлВ-800

КлВ-1000

КлВ-1200

КлВ-1500

КлВ-1800

Диаметр обечайки, мм

400

600

800

1000

1200

1500

1800

Эффективный диаметр

рассева, не более, мм

310

530

720

930

1110

1410

1700

Площадь рассева, м2

0,07

0,22

0,40

0,67

0,96

1,5

2,2

Габаритные размеры, (ДхШхВ) не более, мм

Один ярус, не более, мм

590
х590
х580

820
х820
х695

920
х920
х790

1190
х1190
х910

1410
х1410
Х990

1890
х1890
х1150

2250
х2250
х1400

Два яруса, не более, мм

590
х590
х680

820
х820
х790

920
х920
х960

1190
х1190
х1080

1410
х1410
х1180

1890
х1890
х1340

2250
х2250
х1520

Три яруса, не более, мм

590
х590
х780

820
х820
х900

920
х920
х1090

1190
х1190
х1210

1410
х1410
х1390

1890
х1890
х1600

2250
х2250
х1740

Установленная мощность,

не более, кВт

0,18

0,55

0,75

1,5

2,2

3

4

Масса, не более, кг

60

110

210

280

480

660

840

Дополнительная комплектация и модернизация:

  • Ультразвуковой усилитель просеивания. Круглые классификаторы могут комплектоваться усилителем просеивания, который дает следующие преимущества:
    • Возможность просеивания на сетках с очень мелкими ячейками (до 40 мкм).
    • Позволяет просеивать порошки с большей точностью.
    • Более прохождение материала через сетку и увеличение производительности.
  • Смотровые окна на верхней крышке для контроля процесса просеивания.
  • Возможна доработка вибросит для мокрого рассева. В крышку вибросита встраиваются форсунки и трубопровод для подачи жидкости. Дополнительно может быть поставлен насос для подачи жидкости на поверхность сита.
Шары и кольца для самоочистки сетки
  • Шары для самоочистки сетки. Резиновые шарики или пластиковые кольца вибрируя под поверхностью сита, позволяют сетке самоочищаться.
  • Комплектация дополнительными обечайками с сеткой.
  • Комплектация щетками для упрощения чистки крупных сит.
  • Комплектация сит устройствами замывки и сушки.
  • Комплектация вибропитателем / шнековым питателем для постепенной автоматической загрузки материала в классификатор. Питатель позволяет повысить автоматизацию технологического процесса и уменьшить пыление при работе.
Стол для натяжения сеток
  • Комплектация емкостями для сбора просеиваемого материала различной формы и объема. Для удобства емкости могут быть оборудованы колесными опорами.
  • Изготовление электрической части в взрывозащищённом исполнении.
  • Возможность подачи инертных газов (герметичное исполнение).
  • Стол для натяжения сеток на обечайку.
  • Изменение диметра входного и выходных патрубков.
Конструктивные особенности
  • Быстрая сборка и замена сит, легкая очистка всех деталей.
  • Универсальность конструкции позволяет применять сита для материалов различного гранулометрического состава и различного удельного веса.
  • Возможность изменения частоты вибрации, амплитуды и размера ячеек сетки.
  • Позволяют оптимизировать рабочие процессы, увеличить производительность труда, свести к минимуму производственный брак.
  • Высокая производительность при бережном, не разрушающем просеивании.
  • Позволяют получать до 6-ти фракций одновременно (в зависимости от модели).
  • Подходят для разделения твердой и жидкой фаз и влажных продуктов.
  • Плавная электронная регулировка частоты вибрации.
  • Время работы задается таймером – по истечении заданного времени классификатор автоматически останавливается – это позволяет исключить «человеческий фактор» при работе.
  • Малогабаритность, компактность, малый вес, отсутствие необходимости пусконаладочных работ (“подключил и работай”).
  • Удобство и простота в эксплуатации и обслуживании.
  • Детали, соприкасающиеся с просеиваемым материалом, изготовлены из нержавеющей стали.
  • Низкий уровень шума при работе.
  • Все движущиеся элементы закрыты защитными кожухами, которые выполнены из стали надлежащей толщины.
  • Низкое энергопотребление, небольшая занимаемая площадь и небольшие вибрационные нагрузки на перекрытия.
  • Длительный эксплуатационный ресурс.
Принцип работы

Сита устанавливаются ярусами. Размер ячеек последовательно уменьшается у каждого яруса сверху вниз. Через отверстие в крышке материал засыпается на верхнее сито. Частицы сыпучего материала размером больше отверстий сетки сита остаются на нем и ссыпаются через патрубок обечайки в приемную емкость, а частицы меньшего размера просыпаются через сетку вниз и попадают на нижнее сито. На следующем ярусе такой цикл повторяется.

По окончанию процесса просеивания материал распределяется в соответствии с фракционным составом (зависит от размеров ячеек установленных сит). При отделении жидкой составляющей от твердой, жидкость просачивается сквозь решетку сита, а твердый материал остается на поверхности сита.

Классификаторы ситовые, также называют виброситами, просеивателями, грохотами, и вибросепараторами, т.к. в процессе работы устройства, частицы материала движутся и распределяются (сепарируются) по поверхностям просеивающих сит за счет вибрации.

Схема разделения твердых материалов
Схема разделения твердой и жидкой фракции

Классификаторы ситовые (вибрационные сита) применяются для выполнения следующих задач:

  • Сортировки материала на фракции в зависимости от размера частиц. Размер частиц влияет на абразивность, сжимаемость, сыпучесть, время растворения, экстрагирование, прочность после испарения связующего, реакционную способность и другие свойства. Поэтому гранулометрический состав исходного материала важен для оптимизации технологических процессов и обеспечения качества конечной продукции. Для правильного выбора вибросита желательно знать требуемый гранулометрический состав, вес материала и процент содержания в нем влаги.
  • Мокрой очистки материала путем просеивания. Для некоторых производств мокрый рассев является единственным вариантом очистки, например, при обработке бурильного раствора.
  • Сокращение расхода материала и экономия ресурсов.
  • Восстановление качества слежавшегося сыпучего материала, который потерял свою упругость и рыхлость в процессе долгого хранения или транспортировки.

Отрасли промышленности

Способ применения, материалы

Химическая, Атомная

Гидроксид алюминия, марганец, титанат бария, плутоний, уран, гафний,

Аддитивная

Рассев сферических порошков после атомайзера (порошка алюминия, титана, железа и других марок) в среде инертного газа;

Металлургическая

Металлические порошки различных марок (12Х18Н10Т, 08Х18Н10Т, ХН45МВТЮБР, ХН75МБТЮ), тантал, ниобий, титан, хром, молибденовые порошки, вольфрам, алюминий, пермаллой, бронза, латунь.

Инструментальная

Вольфрам, кобальт, железо, никель, медь, молибден, рений.

Радиоэлектронная

(керамика, стекло, ферриты)

Используются для рассева оксид алюминия (ВК-94-1), диоксид циркония, карбид бора, стекло, твердые и мягкие ферриты редкоземельные материалы (Nd2Fe14B; SmCo5; Sm2Co17; AlNiCo, Fe2O3; Fe3O4), оксид бериллия.

Авиакосмическая

Порошки металлов, полимеров, различных смол, порошки керамики.

Горнодобывающая

Кремний, шамот, графит, известняк, кокс, уголь, базальт, марганцевая руда, мрамор, шунгит, мел.

Аккумуляторная промышленность

Рассев порошков лития, никеля, марганца, кобальта, графита, свинца.

Производство катализаторов и сорбентов

Рассев гидроксида алюминия, цеолита, гранул высушенных катализаторов и сорбентов.

Драгоценные металлы

Платина, палладий, осмий, золото, серебро и другие.

Абразивные материалы

Карбид кремния, карбид бора, корунд, электрокорунд, кварцевый песок,

Фармацевтическая

Различные сыпучие порошки и препараты


Вибросита с круговым типом вибрации:

Классификаторы с круговым и эллиптическим типом вибрации изготовляются диаметром от 400 до 1800 мм. Число ярусов - от 1 до 6 в зависимости от поставленных задач. Количество получаемых фракций в классификаторах на единицу больше, чем количество сит. Так работа вибросита с пятью ярусами приведет к одновременному разделению исходного материала на шесть фракций.

Круглые классификаторы позволяют разделять на фракции как сухие, так и влажные материалы, а также отделять жидкую фракцию материала от твердой.

Для вибросита используется плетеная сетка или перфорированная решетка. Материал сетки моет быть выполнен из нержавеющей стали AISI 304, AISI 316L, латуни и полиамида. Перфорированная решётка также может изготавливаться из различных материалов из листового проката. Материал корпуса вибросита - нержавеющая сталь. Обечайки соединены между собой быстросъемных хомутом через резиновое уплотнение - конструкцией сита обеспечивается быстрая замена сеток и легкость в замывке после окончания работы.

Круглые классификаторы ситовые (вибросита) с магнитной сепарацией:

Классификатор КлВ-800

Классификаторы с магнитной сепарацией предназначены для удаления ферромагнитных примесей (могут быть выполнены как с постоянными магнитами, так и с отключаемыми).

Главный рабочий элемент магнитной сепарации - блок из пары кассет постоянных неодимовых магнитов внутри корпуса или блока отключаемых магнитов. Кассеты с магнитами легко извлекается для очистки и обслуживания. Блок из пары кассет установлен по ходу прохождения каждой сепарированной фракции.

Сепарированный материал проходит через магнитные поля во время естественного падения по трубе в приемную емкость. Металлический элемент притягивается, попадая под действие магнитного поля магнитов. Благодаря этому ферромагнитные примеси остаются на магнитных кассетах, а немагнитный материал попадает в приемную емкость. Неодимовые магниты обладают большой силой притягивания и создают большое магнитное поле, поэтому весь готовый материал проходя через кассеты мгновенно фильтруется от металлических примесей мощным магнитным полем.

Особенности использования вибросит:

  • Минимальный доступный размер ячеек сетки круглых классификаторов 0,026 мм (26 мкм). Фракции с размером сеток менее 50 мкм требуется рассеивать только с помощью ультразвукового устройства.
  • Сита могут быть выполнены как с открытым способом подачи материала, так с герметичной подачей порошка из шнекового питателя / вибропитателя и герметичным сбором каждой фракции.
  • Для замены сеток на обечайках сит потребуется стол для натяжения сеток и специализированный клей для сеток – это позволит правильно и качественно заменить порванную сетку.
  • Для мокрого рассева сито комплектуется форсунками для подачи воды в рабочую зону. Дополнительно может быть поставлен насос для подачи жидкости в форсунки.
  • Для увеличения производительности работы могу потребоваться дополнительные обечайки с сетками – на время замывки забитой сетки потребуется установка запасной обечайки для непрерывной работы.

Вибросита используются для сортировки сыпучих материалов путем просеивания через сетку, а также отделения жидкой составляющей материала от твердой.
