Виброгрануляторы

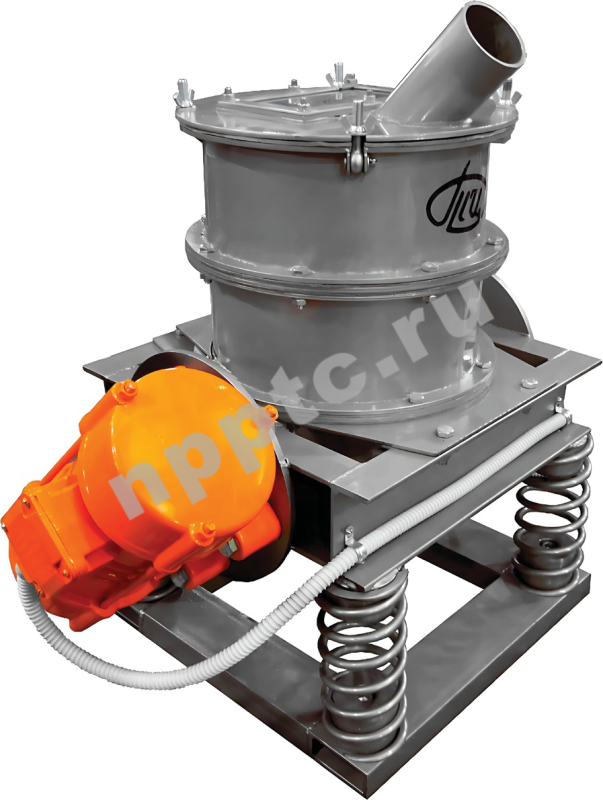

Виброгранулятор ВИР-14
Виброгранулятор ВИР-14
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Виброгрануляторы применяются для гранулирования порошков, усредненных со связующим, методом протира через сетку при комбинированном воздействие вибрации и давлении полиуретановых шаров на сетку.

Отрасль применения

  • Керамическая / Стекольная
  • Электронная
  • Металлургическая
  • Химическая
  • Горнодобывающая
Технические характеристики

Модель

ВИР-14

Основное применение

Гранулирование смесей, деагломерация

Объем рабочей камеры и емкости-сборника, л

14

Материал рабочей камеры и емкости-сборника

Нержавеющая сталь

Обечайка с сеткой

Сменные

Амплитуда колебаний, мм

1,5…3,5 (регулируемая)

Угол вибрации, град.

45° (регулируемый)

Вынуждающая сила приводов, кН

2 х 3,1…6,2

Частота оборотов виброприводов, об/мин

1500 (регулируемая)

Установленная мощность, не более, кВт

2 х 0,37

Подключение к сети электропитания

380 В

Габаритные размеры (ДхШхВ), мм

900х1030х890

Масса, не более, кг

250

Дополнительная комплектация и модернизация:

  • Изменение объема рабочей и приемкой емкости.
  • Для повышения интенсивности процесса перемешивания – рабочая емкость может оснащаться дополнительными подвижными мешалками (ракелем для дополнительного протира).
  • Обогрев рабочей емкости.
  • Футеровка рабочей емкости различными материалами, в том числе футеровка для работы с агрессивными средами.
  • Комплектование приемными емкостями.
  • Изготовление электрической части во взрывобезопасном исполнении.
  • Комплектация шарами из различных материалов, полиуретан, резина, оксид алюминия, оксид циркония, агат, яшма, карбид вольфрама, нержавеющая сталь, ШХ-15.
Конструктивные особенности
  • Виброгрануляторы являются оборудованием универсального типа действия и позволяют выполнять: грануляцию, приготовление паст, деагломерацию, и другие операции, получаемые методом механического протира материалов шарами через сито.
  • Особая конструкция сита обеспечивает однородность и равномерность формы получаемых гранул. Размер и форма гранул определяется размерами ячейки сетки / решетки, количеством связующего, частотой вибрации и размером шаров.
  • Геометрия рабочей емкости и частота вибрации подобрана для эффективного гранулирования за минимальный временной промежуток.
  • Плавная регулировка частоты вибрации позволяет оператору в широком диапазоне изменять режим гранулирования.
  • Емкость и сетка выполнены из нержавеющей стали 12Х18Н10Т – данная сталь не подвержена коррозии (также при дезинфицировании емкости с моющими добавками).
  • Время работы задается таймером – по истечении заданного времени гранулятор автоматически останавливается – это позволяет исключить «человеческий фактор» при работе. На дисплее для удобства отображаются текущее время гранулирования и заданное время гранулирования.
  • Надежность и доступность, благодаря простоте конструкции.
  • Рабочую емкость легко чистить. Конструкция грануляторов обеспечивает удобный доступ для выполнения замывки рабочей емкости.
  • Экономичность. Грануляторы данного типа требуют минимального обслуживания, запас прочности обеспечивает многолетнюю эксплуатацию грануляторов без выполнения ремонтных работ.
  • Выполнение верхней крышки с большим смотровым стеклом повышает эстетический эффект и дает возможность визуального наблюдения за процессом гранулирования.
Виброгранулятор ВИР-14

Принцип работы

Виброгранулятор является одно-массной свободно колеблющейся зарезонансной системой, приводимой в направленные колебания двумя самосинхронизирующимися вибраторами.

Усредненный со связующим порошок вручную подается через загрузочный патрубок в рабочую камеру. Под воздействием вибраторов рабочая камера сообщает загруженным в нее полиуретановым шарам частые импульсы, в результате чего порошок протирается шарами через сетку.

Полученные гранулы ссыпаются в приемную камеру, из которой по разгрузочному патрубку поступают в технологическую тару.

Интенсивность протира (и форма гранул при грануляции) регулируется оператором изменением частоты оборотов вибродвигателей, формой и размером установленной сетки, влажностью исходного материала, размером материала и массой загруженных шаров.



Смотровой люк виброгранулятора

Виброгрануляторы применяются для гранулирования порошков, усредненных со связующим, методом протира через сетку при комбинированном воздействие вибрации и давлении полиуретановых шаров на сетку.
