Назначение

Для всех операций холодной штамповки (вырубка деталей, пробивка отверстий и пазов, резка, гибка, формовка, запрессовка, обжимка, плющение и другое) в зависимости от применяемых штампов.

Пневматические

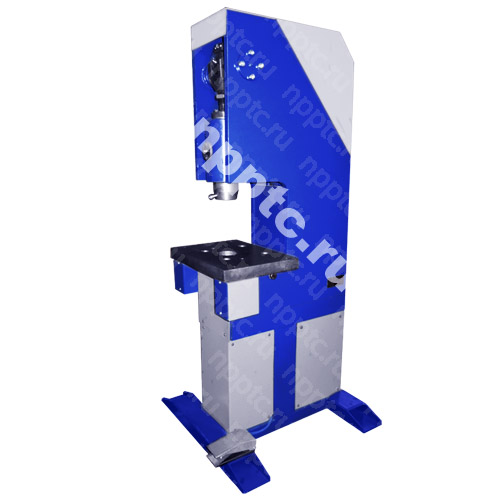

Прессы серии ПУ:

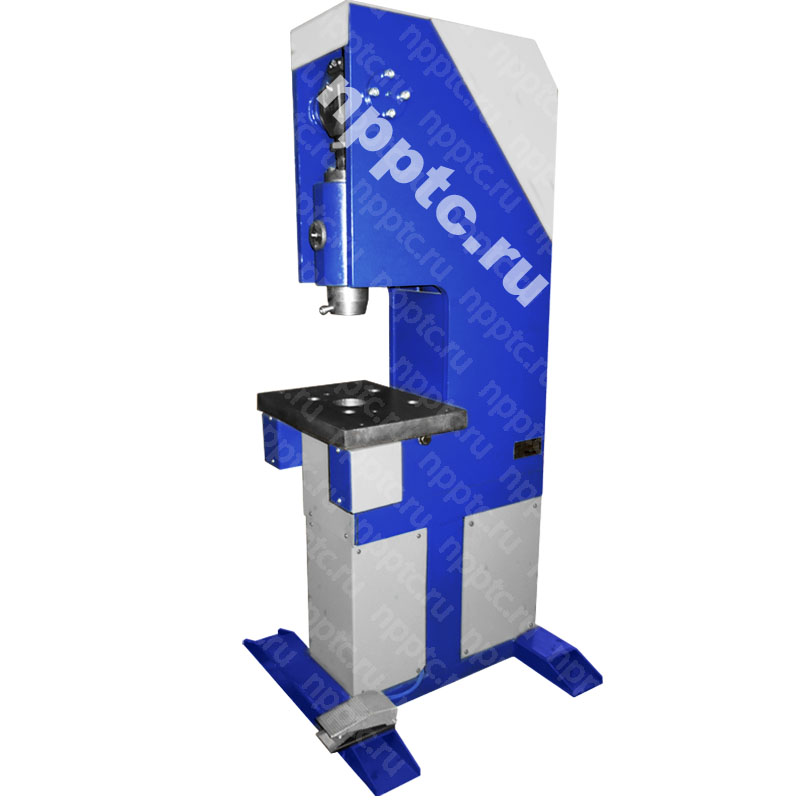

  Прессы универсальные пневматическиеПрессы универсальные пневматические ПУ/20, ПУ/30, ПУ/60

Конструктивные особенности прессов серии ПУ:

  • Подключаются к магистрали сжатого воздуха давлением 6 атм.

  • Значительное усилие при мизерном расходе сжатого воздуха является яркой отличительной чертой пневматических прессов нашего производства по сравнению с предложениями других производителей.

  • Низкий уровень шума, компактность и отсутствие масел позволяют применять прессы кроме обычных производств по выпуску металлоизделий и в “чистых” производствах (электронная промышленность).

  • Щадящий режим работы штамповой оснастки: например, если рабочий по ошибке подаст в штамп заготовку толщиной 5 мм (вместо предназначенной 2 мм), то пуансон упрется в заготовку и пресс остановится, при этом штамп избежит повреждения.

  • Кинематика прессов обеспечивает предельную простоту в обслуживании и работе.


Технические характеристики

Модель
ПУ/8 ПУ/20 ПУ/30
ПУ/60
Геометрическое исполнение напольное
напольное
напольное
напольное
Усилие, тс
8
20…4
30…10
60…12
Ход ползуна, мм
14
6…50
10…50
12…50
Время рабочего цикла, сек
~3
~3
~3
~3
Давление сжатого воздуха, атм  6
6
8
6
Расход сжатого воздуха, л/цикл
6,2
6,2
15,2
25
Габариты пресса (LxBxH), мм
650х
650х
1550
650х
650х
1550
850х
650х
1650
950х
800х
1700
Масса, кг
335 350 700 950

Размеры для установки штампа:

размеры для установки штампа

 Модель ПУ/8
ПУ/20
ПУ/30
ПУ/60


- A, (мм)
Ø40H7(+0,025)  Ø40H7(+0,025)  Ø40H7(+0,025)  Ø40H7(+0,025)
- B, (мм)
61
61  61  61
- C, (мм)
175  175  200
200
- D, (мм)
200  200  300  300
- E, (мм)
400  400  400  400
- F, (мм)
286  286  286  286
Гидравлические

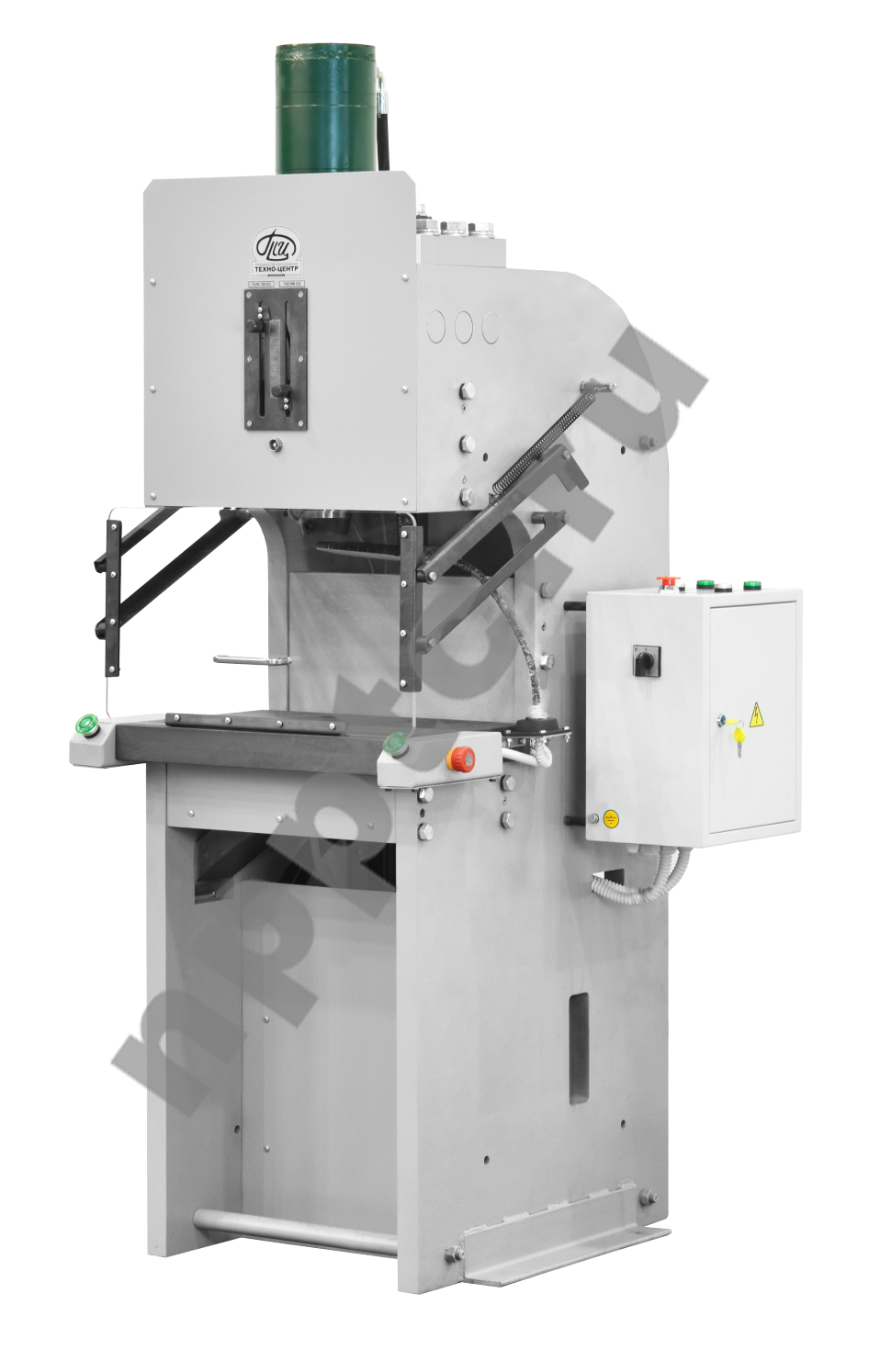

Прессы серии ПГУ:

Конструктивные особенности прессов серии ПГУ:

  • Подключаются к сети электропитания 380В.

  • Быстрое время срабатывания ~3 сек/цикл при малой потребляемой мощности (4 кВт) является яркой отличительной чертой гидравлических прессов нашего производства по сравнению с предложениями других производителей.
  • Время срабатывания одинаково быстрое при любом ходе ползуна.

  • Компактность и малый вес позволяют легко доставить пресс в место эксплуатации, при этом пресс ставится на пол без бетонной подушки или фундамента, поэтому установка пресса предельно проста.

  • Малогабаритная гидростанция (в комплекте с прессом) работает с типовыми марками масел и оснащена фильтром очистки масла, при этом данные расходные материалы - всегда доступны.

Прессы универсальные гидравлические

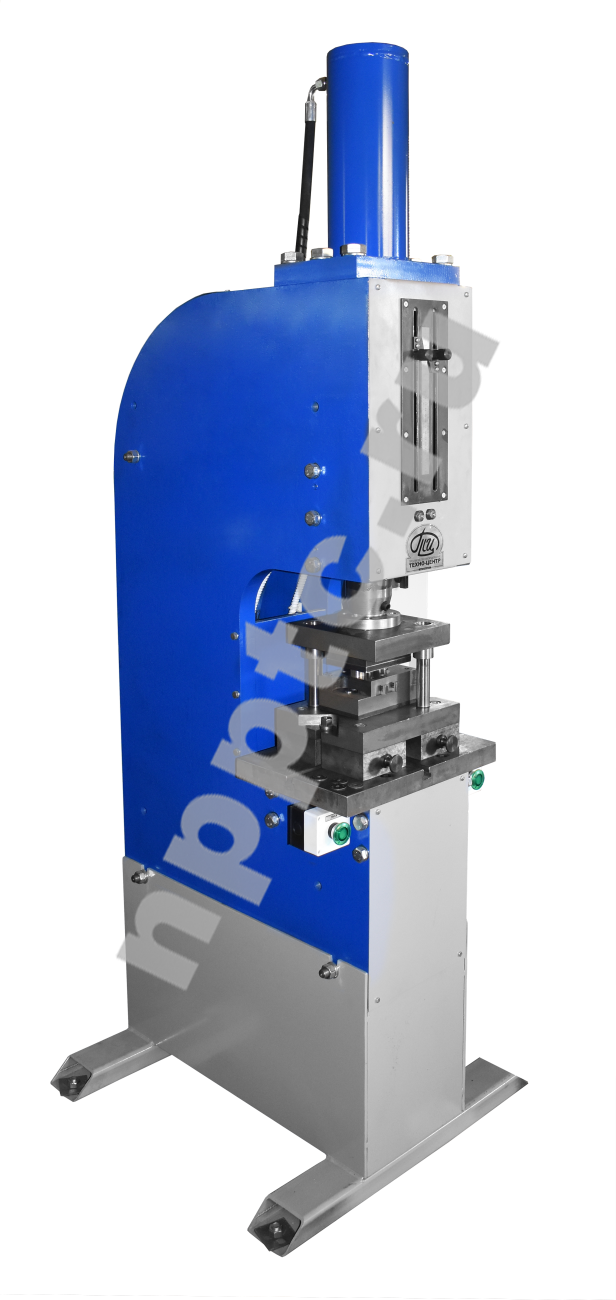

Прессы универсальные гидравлические ПГУ/30 и ПГУ/20.

Технические характеристики

Модель ПГУ/8 ПГУ/20 ПГУ/30 ПГУ/60
Геометрическое исполнение напольное
напольное
напольное
напольное
Усилие, тс 8 20…4 30…10 60…12
Ход ползуна, мм 14
6…50 15…50 12…50
Время рабочего цикла, сек ~3 ~3 ~3 ~3
Установленная мощность, кВт 4 4 4 4
Габариты пресса (LxBxH), мм 650х
650х
1550
650х
650х
1550
850х
650х
1650
950х
800х
1700
Габариты гидростанции (LxBxH), м 550х
350х
700
550х
350х
700
550х
350х
700
550х
350х
700
Масса, кг 370 380 730 980

Размеры для установки штампа:

размеры для установки штампа

 Модель ПГУ/8
ПГУ/20
ПГУ/30
ПГУ/60


- A, (мм)
Ø40H7(+0,025)  Ø40H7(+0,025)  Ø40H7(+0,025)  Ø40H7(+0,025)
- B, (мм)
61
61  61  61
- C, (мм)
175  175  200
200
- D, (мм)
200  200  300  300
- E, (мм)
400  400  400  400
- F, (мм)
286  286  286  286

Гидравлические прямого действия

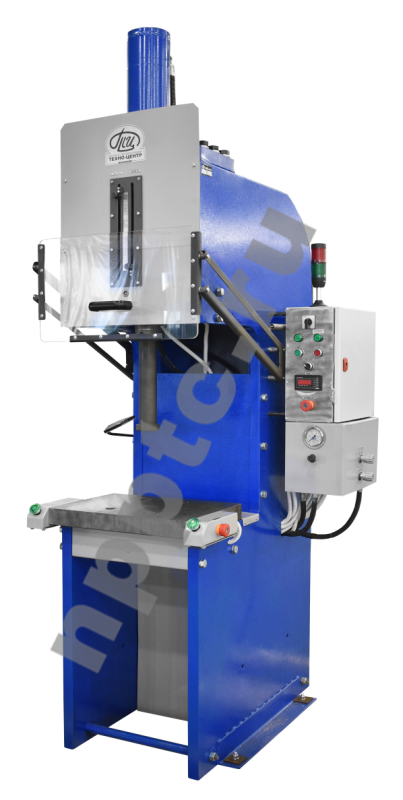

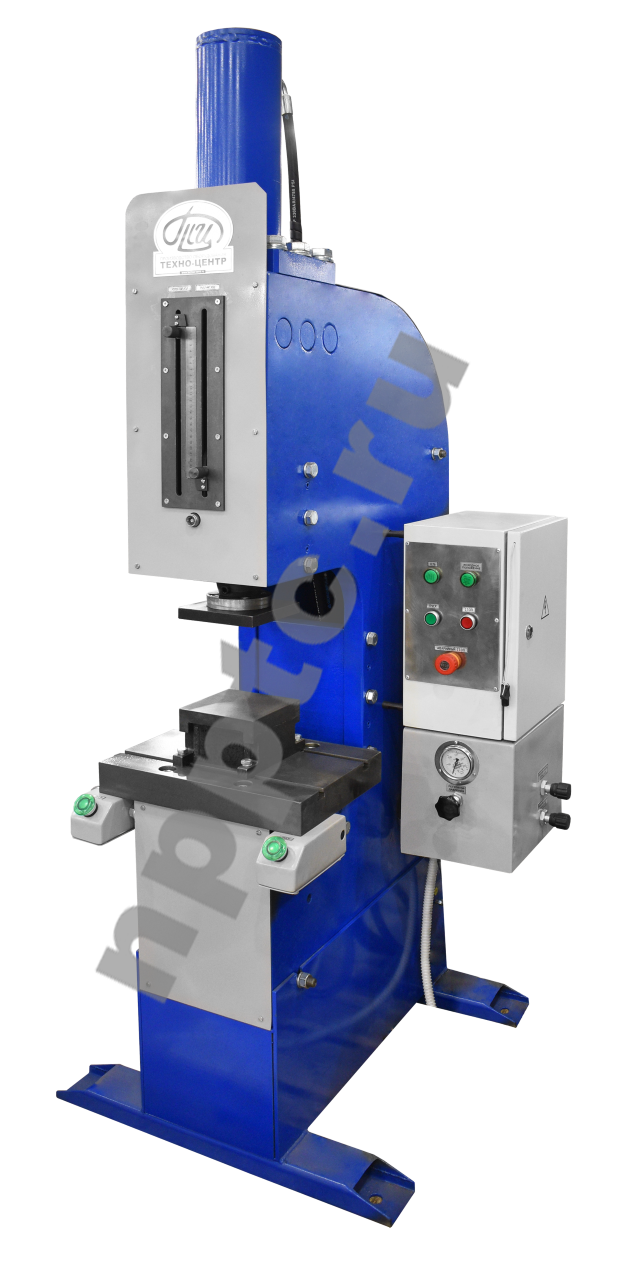

Прессы серии ПКТУ:

Конструктивные особенности прессов серии ПКТУ:

  • Подключаются к сети электропитания 380В.

  • Прессы рекомендуются к применению в тех случаях, когда для работы штампа требуется большой ход ползуна.

  • Пресс обеспечивает постоянное усилие ползуна при рабочем ходе.

  • Рабочий и холостой ход ползуна регулируются, что позволяет выбрать оптимальный режим работы пресса.

  • Время срабатывания пресса зависит от применяемой гидростанции – чем мощнее гидростанция, тем быстрее время срабатывания пресса. Комплектуем прессы гидростанциями мощностью 4 кВт или 15 кВт.

  • Компактность и малый вес позволяют легко доставить пресс в место эксплуатации, при этом пресс ставится на пол без бетонной подушки или фундамента, поэтому установка пресса предельно проста.

  • Гидростанция работает с типовыми марками масел и оснащена фильтром очистки масла, при этом данные расходные материалы - всегда доступны.

Технические характеристики

 Модель ПКТУ/20
ПКТУ/25
ПКТУ/40 ПКТУ/60
ПКТУ/80
ПКТУ/100
Усилие, тс 20  25   40 60  80  100
Ход ползуна (регулируемый), мм
250  120   120 120  40  40
Мощность гидростанции (на выбор Заказчика), кВт 4 или 15  4 или 15   4 или 15
4 или 15  4 или 15  4 или 15
Скорость рабочего хода, мм/сек
- при гидростанции 4 кВт  9,1  9,1   6,6 4,4
3,7  3,7
- при гидростанции 15 кВт
33,1  33,1   20,1 16,7  13,4  13,4
Скорость холостого хода, мм/сек
- при гидростанции 4 кВт  17,3  17,3   10,3 7,4  6,3  6,3
- при гидростанции 15 кВт  62,9  62,9
 31,5 28  22,9  22,9
Габаритные размеры (LxBxH), мм
- пресс  850х    650х
1900
850х    650х
1900
820х    725х
2060
820х    725х
2060
800х
800х
1950
800х
800х
1950
- гидростанция 4 кВт  550х
350х
700
550х
350х
700
550х
350х
700
550х
350х
700
550х
350х
700
550х
350х
700
- гидростанция 15 кВт  900х
600х
1000
900х
600х
1000
900х
600х
1000
900х
600х
1000
900х
600х
1000
900х
600х
1000
Масса, кг   800  950  1680  1700  1900  2100

Размеры для установки штампа:

Присоединительные размеры прессов серии ПКТУ

Модель ПКТУ/20 ПКТУ/25 ПКТУ/40 ПКТУ/60 ПКТУ/80 ПКТУ/100






- A, (мм) Ø40H7(+0,025)
Ø40H7(+0,025)
Ø80H7(+0,03) Ø80H7(+0,03)
Ø80H7(+0,03)
Ø80H7(+0,03)
- B, (мм) 61
61 105
105
105
105
- C, (мм) 200 200 200
200 200 200
- D, (мм) 300 300 300
300 300 300
- E, (мм) 400
400 410
410 444 444
- F, (мм) 286 286 286
286 286 286
- G, (мм)
37
37
56
56
76
76
- H, (мм)
143
143
143
143
143
143

Конструктивные особенности прессов серии ПУ, ПГУ, ПКТУ:

  • Прессы позволяют выполнять обширнейший спектр технологических операций в зависимости от применяемой штамповой оснастки.

  • Передача усилия от привода к ползуну прессов выполняется подачей сжатого воздуха (серия ПУ) или масла (серия ПГУ, ПКТУ) под давлением и поэтому прессы не ударяют, а давят на заготовку.

  • Управление прессом – нажатием педали;

  • Ползун пресса параллелен подштамповой плите, что упрощает смену штампов и продлевает ресурс штампов.

  • Быстрая и понятная смена штампа – занимает ~10 минут и может выполняться рабочим без наладчика.

  • Простая и оперативная переналадка параметров позволяет эффективно применять прессы в серийном и в индивидуальном производстве.

  • Оператор пресса может регулировать усилие от 0 до максимального.

  • Конструкция прессов позволяет применять штампы простого действия (без колонок) и колоночные штампы (в том числе от кривошипных прессов).

  • Прессы могут оснащаться в дальнейшем устройствами шаговой подачи ленты и позиционирования заготовок.

  • Технологичность конструкции и запас прочности обеспечивают многолетнюю эксплуатацию при двухсменном режиме работы.

  • Для работы достаточно подключить пресс к источнику питания (подключил и работай).


  При заказе можем:
Прессы универсальные
Разработать и изготовить штамповую и технологическую оснастку.
Прессы универсальные

Выполнить управление прессом от двух кнопок, джойстиком.

Прессы универсальные
Установить таймер для задания времени срабатывания или времени прессования.
Прессы универсальные
Изменить конфигурацию подштамповой плиты (в том числе выполнить Т-пазы).
Прессы универсальные
Оснастить пресс верхней плитой.
Прессы универсальные
и другие доработки по заданию Заказчика.
