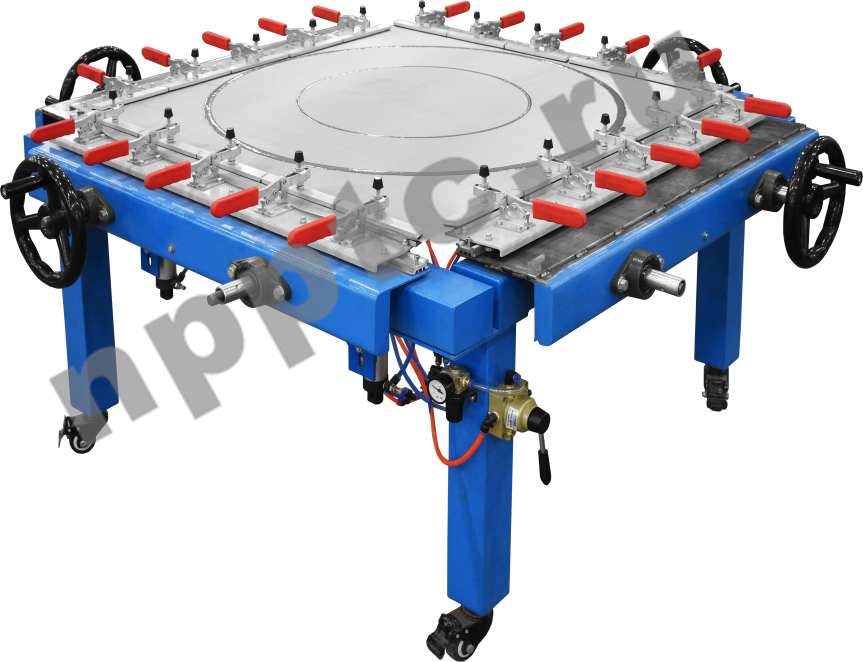

Устройство натяжения сетки

Стол натяжения сетки с пультом управления и сушильной лампой
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначен для точного натяжения сетки в целях изготовления трафаретов для печати на трафаретном принтере.

Отрасль применения

  • Электронная промышленность
  • Полиграфическая промышленность
  • Машиностроительная промышленность
  • Автомобильная промышленность
  • Текстильная промышленность
Технические характеристики

Основные технические характеристики УНС

Размеры поля натяжения, мм

300х300…3000х3000

Высота трафаретной рамы, не более, мм

40

Длина губок зажимов натяжных устройств, мм

150…250

Регулировка усилия натяжения сетки

Предусмотрено

Коррекция натяжения сетки

Предусмотрено

Регулировка усилия подъема стола трафарета

Предусмотрено

Инфракрасная лампа для сушки клея

Предусмотрено

Регулировка высоты от инфракрасной лампы до трафаретной сетки

Предусмотрено

Количество натяжных устройств, шт.

Зависит от габаритов натяжения

Максимальное натяжение сетки, Н/см

45

Установленная мощность, Вт

300

Напряжение питающей сети, В

220

Конструктивные особенности
  • Простота и удобство использования. Система управления столом, позволяет точно и удобно регулировать напряжение сетки – с помощью электронного тензометра, показания усилия натяжения передаются на пульт оператора (удобная и простая настройка).
  • Жесткая и надежная рама устройства, предотвращает провисание сетки – обеспечивает более точное изготовление трафаретов.
  • Постоянное давление пневмоцилиндров и стол для прижима трафаретной рамки к сетке, повышает качество трафаретов и сводит к минимуму процент брака.
  • Наличие ИК-ламп позволяет ускорить процесс сушки клея для трафаретов (упрощает их изготовление).
  • Интеллектуальное автоматическое управление всеми функциями растяжения. Не только экономит силы и материальные ресурсы, а также повышает эффективность и точность. Используя стабильность механического движения пневмоцилиндров, удалось реализовать синхронность натяжение сетки.
  • Имеется возможность изменения угла натяжения сетки.
  • Пульт управления позволяет осуществлять запись и хранение всех технологических данных. Трафарет, изготовленный на нашем оборудовании, имеет высокую степень растяжения.
  • Прочная и долговечная конструкция, позволяет одновременно растягивать несколько небольших сетчатых рамок, экономя расход сетки.
  • Функция подъема и опускания стола с рамкой.
  • Зажимы сетки легко открываются и закрываются.
  • Стол способен обеспечивать нагрузку на сетку до 45 ньютонов.
  • Быстрая наладка под разные форматы рамок.
  • Для управления процессом натяжения сетки требуется всего один человек.
  • Полотно не выскальзывает из зажимов и предотвращает трение.
  • Полиуритановые накладки на зажимах долговечны и не требуют частой замены.
  • Минимальная необходимость в техническом обслуживании.
  • Повышенная производительность и надежность процесса.
Принцип работы
Пример работы сушильной лампы

Принцип работы заключается в создании равномерного натяжения сетки на всех её участках. Это позволяет получать высококачественные трафареты и в дальнейшем четкие изображения при нанесении паяльной / металлической пасты.

Процесс натяжения сетки включает в себя подготовку и установку сетки на раму, фиксацию и дальнейшее натяжение.

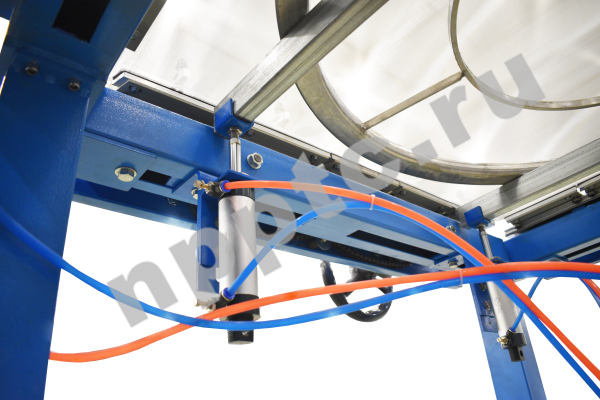

Сначала сетка натягивается на раму стола, которая обеспечивает жесткость и поддержку сетки, затем с помощью натяжных пневматических цилиндров сетка растягивается равномерно по всей поверхности стола. Обычно сетка натягивается до определенного напряжения, чтобы обеспечить равномерное и стабильное положение сетки во время изготовления трафарета. Сила напряжения сетки измеряется специальным устройством (тензометром).

Стол натяжения сетки имеет систему управления напряжением, которая позволяет регулировать и поддерживать оптимальное напряжение сетки во время работы. Это важно для получения качественных трафаретов.

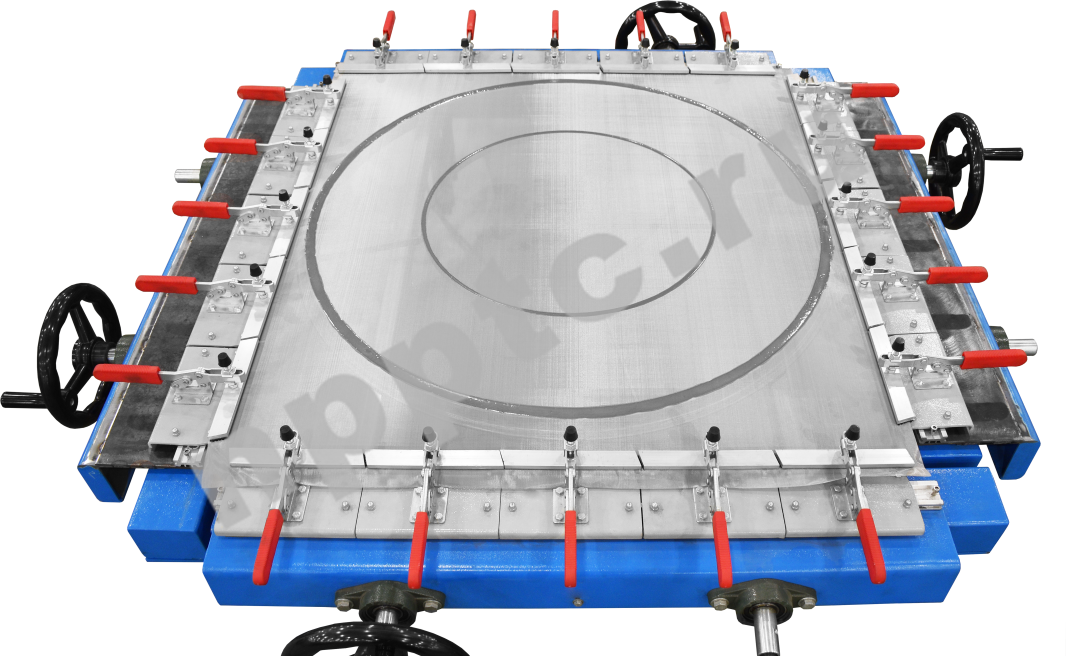

Зажимы для натяжения сетки
Сушильная лампа

Предназначен для точного натяжения сетки в целях изготовления трафаретов для печати на трафаретном принтере.
