Смесители с диагональной осью вращения

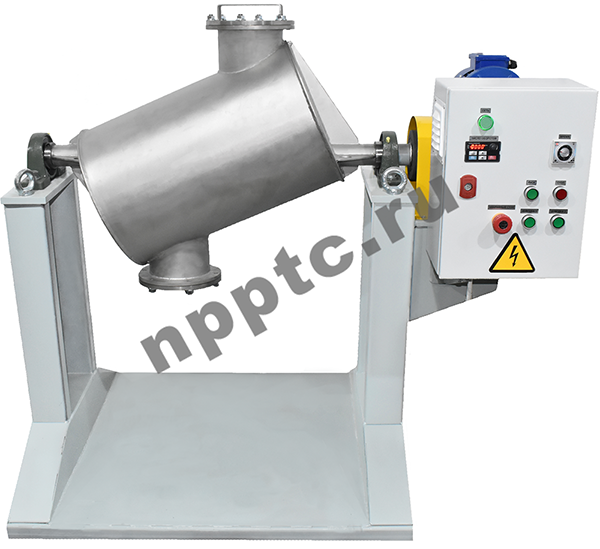

Смеситель СДВ-50
Смеситель СДВ-100
Смеситель СДВ-250 (объем смесительной емкости 250л)
Смеситель СВС-20/2 с двумя съемными емкостями
Смеситель СВС-20/2 с двумя съемными емкостями
Смеситель СДВ-1000, модернизированный для линии производства в комплектации с дробилкой
Смеситель СДВ-16/2 с защитным кожухом
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Смеситель с диагональной осью вращения («пьяная бочка») используется для смешивания порошков и порошкообразных и гранулированных материалов, материалов различной плотности (в том числе металлических порошков) и пастообразных продуктов внутри цилиндрической емкости, вращающейся по смещенной оси.


Отрасль применения

  • Горнодобывающая / Строительная

  • Химическая промышленность

  • Металлургическая промышленность

  • Керамическая / Стекольная промышленность

  • Аддитивная промышленность

  • Фармацевтическая / Пищевая

Технические характеристики
Модель СДВ-1 СДВ-3 СДВ-5 СДВ-10 СДВ-15 СДВ-20 СДВ-30
Общий объем емкости, л 1 3 5 10 15 20 30
Рабочий объем ёмкости, л * 0,3-0,7 0,9-2,1 1,5-3,5 3-7 4,5-10,5 6-14 9-21
Частота оборотов об/ мин 70 60 50 50 50 45 45
Установленная мощность, кВт ** 0,75 0,75 0,75 0,75 2,2 2,2 2,2
Габаритные размеры (ДxШxВ), мм 1000
х595
х650
1000
х595
х680
1000
х595
х700
1000
х595
х740
1200
х760
х810
1250
х800
х950
1300
х900
х1100
Масса, не более, кг 120 130 140 150 200 220 250
Технические характеристики смесителей  Серии СДВ
Основное применение Смешивание порошков и порошкообразных и гранулированных материалов, материалов различной плотности, а также пастообразных продуктов *
Тип смешивания * Сухое / Мокрое
Материал смесительной ёмкости Нержавеющая сталь / Углеродистая сталь / Полипропилен / Полиэтилен / Алюминий  / Стекло / Оксид алюминия.
Загрузочный коэффициент * 0,3 – 0,7 (обычно применяется 0,6)
Способ крепления смесительной емкости Консольный (емкость быстросъемная)
Выбор положения для загрузки/выгрузки кнопкой доводчиком
Защита от перегрузки по току предусмотрено
Плавный пуск и плавное торможение предусмотрено
Исполнение пульта управления Встроенный в раму смесителя
Регулировки частоты оборотов Частотным преобразователем (опция)
Задание времени работы Таймером (опция)
Подключение к сети электропитания 220В, 50Гц / 380В, 50Гц

* Данные параметры зависят от физико-механических свойств смешиваемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.
** Расчет мощности мотор-редуктора зависит от удельного веса смешиваемого материала. Мощность электродвигателей рассчитана для смешивания тяжелых порошков (карбид вольфрама, железо, никель). Если технологией смешивания предусмотрена шаровая загрузка, может потребоваться увеличение мощности электродвигателя (в зависимости от количества и материала шаров). При смешивании легких материалов мощность электродвигателя может быть уменьшена.

Основные технические характеристики промышленных смесителей:

Модель СДВ-50 СДВ-100 СДВ-250 СДВ-500 СДВ-750 СДВ-1000 СДВ-2000
Общий объем емкости, л 50 100 250 500 750 1000 2000
Рабочий объем ёмкости, л * 15-35 30-70 75-175 150-350 225-525 300-700 600-1400
Частота оборотов об/ мин 56 50 38 32 28 25 16
Установленная мощность, кВт ** 2,2 3 5,5 7,5 11 15 22
Габаритные размеры (ДxШxВ), мм 1450
х900

х1250
1600
х1100

х1350
1900
х1200

х1585
2500
х1550

х1750
2950
х1700

х2100
3500
х1850

х2450
4200
х2600

х3180
Масса, не более, кг 350 500 800 1200 1800 2500 4000
Технические характеристики смесителей  Серии СДВ
Основное применение Смешивание порошков и порошкообразных и гранулированных материалов, материалов различной плотности, а также пастообразных продуктов *
Тип смешивания * Сухое / Мокрое
Материал смесительной ёмкости Нержавеющая сталь / Углеродистая сталь /
Загрузочный коэффициент * 0,3 – 0,7 (обычно применяется 0,6)
Способ крепления смесительной емкости Двухопорный (емкость несъемная)
Выбор положения для загрузки/выгрузки кнопкой доводчиком
Защита от перегрузки по току предусмотрено
Плавный пуск и плавное торможение предусмотрено
Исполнение пульта управления Встроенный в раму смесителя / выносной
Регулировки частоты оборотов Частотным преобразователем (опция)
Задание времени работы Таймером (опция)
Подключение к сети электропитания 380В, 50Гц

 * Данные параметры зависят от физико-механических свойств смешиваемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.
* Расчет мощности мотор-редуктора зависит от удельного веса смешиваемого материала. Мощность электродвигателей рассчитана для смешивания тяжелых порошков (карбид вольфрама, железо, никель). Если технологией смешивания предусмотрена шаровая загрузка, может потребоваться увеличение мощности электродвигателя (в зависимости от количества и материала шаров). При смешивании легких материалов мощность электродвигателя может быть уменьшена.

Основные технические характеристики смесителей с съемной емкостью и двумя емкостями:

Модель СВС-20 СВС-30 СВС-48 СВС-65 СВС-127 СВС-227 СВС-20/2
Общий объем емкости, л 20 30 48 65 127 227 20/20
Рабочий объем ёмкости, л * 10 15 24 32 63 113 10/10
Частота оборотов об/ мин 23 23 18 18 15 15 75
Установленная мощность, кВт ** 0,55 0,55 0,75 0,75 1,1 1,1 2,2
Габаритные размеры (ДxШxВ), мм 1400х900 х1350 1400х900 х1350 1600х1100 х1500 1600х1100 х1500 1800х1200 х1600 1800х1200 х1600 1650х600 х1050
Масса, не более, кг 180 180 220 220 300 300 500
Технические характеристики смесителей  Серии СВС
Основное применение Смешивание порошков и порошкообразных и гранулированных материалов, материалов различной плотности, а также пастообразных продуктов *
Тип смешивания * Сухое / Мокрое
Материал смесительной ёмкости Полипропилен / Алюминий
Загрузочный коэффициент * 0,5
Способ крепления смесительной емкости Хомут с ложементом (емкость съемная)
Выбор положения для загрузки/выгрузки кнопкой доводчиком
Защита от перегрузки по току предусмотрено
Плавный пуск и плавное торможение предусмотрено
Исполнение пульта управления Встроенный в раму смесителя / выносной
Регулировки частоты оборотов Частотным преобразователем (опция)
Задание времени работы Таймером (опция)
Подключение к сети электропитания 380В, 50Гц

 * Данные параметры зависят от физико-механических свойств смешиваемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.

** Расчет мощности мотор-редуктора зависит от удельного веса смешиваемого материала. Конструктивное исполнение смесителей модели СВС не применяется для смешивания порошков с высоким удельным весом (карбида вольфрама, тантала, железа и т.д). Данный тип смесителей обычно применяется для смешивания легких материалов с насыпным весом до 1,2 г/см3.

Дополнительная комплектация и модернизация:

  • Выполнение смесителя с возможностью смены рабочих емкостей (только для лабораторных смесителей до 30 л). Наличие сменных отсоединяемых емкостей позволяет хранить смешанный продукт, а также одновременно смешивать и транспортировать смешанные продукты к зоне дальнейшей переработки.
  • Оснащение смесителя системой беспылевой выгрузки с быстросъемными соединениями типа CLUMP.
  • Оснащение защитными ограждениями – оснащение смесителя защитным кожухом (для малогабаритных смесителей) или защитным ограждением со шлагбаумом для обеспечения безопасности оператора. При открытой крышке защитного кожуха или шлагбаума оператор не сможет включить вращение барабана в рабочем режиме – только в режиме «Доводка».
  • Изменение габаритов станины, изготовления эстакады обслуживания – это позволит установить под смесителем приемную емкость Заказчика нужного объема и облегчить работу операторов. 25_СДВ и СВС_4.png
  • Комплектование приемными емкостями.
  • Изготовление смесительной емкости из различных марок стали.
  • Изменение объема рабочей емкости.
  • Изготовление электрической части во взрывобезопасном исполнении.
  • Смешивание материалов в среде инертного газа.
  • Регулировка частоты оборотов электродвигателя.
  • Задание времени смешивания таймером.
  • Комплектование воронками – повышают удобство загрузки порошка через отверстие лючка.
  • Оснащение смесителя высокоскоростным активатором.
25_СДВ и СВС_5.png
  • Комплектование смесителя вакуумной транспортной системой. Вакуумный транспорт используется для транспортировки мелкодисперсных, сильно пылящих порошкообразных и гранулированных веществ и устранения пыления порошков в процессе загрузки, снижения трудозатрат, автоматизации производственного процесса – требуется только соединить транспортер с люком загрузки.
25_СДВ и СВС_6.png
  • Вакуумирование смесительной емкости (периодическое, с отключением шлангов).
  • Вакуумирование смесительной емкости и подача рабочую емкость инертных газов (непрерывная).
  • Можем оснастить смеситель комплектом для беспылевой загрузки, а именно:
  • Загрузочной емкостью необходимого объема по заданию;
  • Пневмомагистралью нужных габаритных размеров в зависимости от конфигурации цеха (возможно перемещение порошков между этажами);
  • Циклоном с блоком рукавных фильтров с возможностью очистки;
  • Вакуумным насосом необходимой мощности и производительности (в зависимости от удельного веса перемещаемого порошка и длины магистрали).
  • Исполнение с возможностью непрерывного ввода связующих и различных вспомогательных жидкостей для пропитки перемешиваемых составов. Возможно комплектование насосом для точного дозирования жидкостей и форсунками с различным углом распыла, для достижения равномерного распределения состава.
  • Обогрев смесительной емкости и сушка материала.
25_СДВ и СВС_7.png
  • Изменяемый угол наклона смесительной емкости - Исполнение смесителя с регулируемым углом наклона емкости от 15° до 90°. В стандартном исполнении смесительная емкость имеет наклон под 45°. Данное исполнение применимо для смесителей СДВ объемом до 50л.
  • Комплектование приемными емкостями – укомплектуем смеситель удобными приемными емкостями различной сложности и конфигурации.
25_СДВ и СВС_8.png
Конструктивные особенности
  • Смеситель с диагональной осью вращения является смесителем гравитационного типа действия и обеспечивает перемешивание во вращающейся емкости сухих высокочувствительных к трению составов, материалов с высоким удельным весом, легких материалов с тяжелыми, компонентов в виде хрупких гранул (смешение без крошения), а также пастообразных продуктов.
  • Для повышения эффективности процесса перемешивания барабан выполнен с эксцентриситетом (обычно 45 градусов). Также имеется конструктивное исполнение с изменяемым углом наклона смесительной емкости от 15° до 90° в зависимости от установленного оператором угла наклона (опция).
  • Смесительная емкость не имеет застойных зон и углов при перемешивании, легко чистятся и замывается. При завершении смешивания барабан устанавливается лючком вниз и всё содержимое ссыпается в приемную емкость без остатка (полнота выгрузки обеспечивается конструкцией выгрузного люка).
  • Технологичность конструкции и запас прочности обеспечивают многолетнюю эксплуатацию смесителей без выполнения ремонтных операций.
  • Смесительная емкость выполнена из нержавеющей стали 12Х18Н10Т – данная сталь не подвержена коррозии (также при дезинфицировании емкости с моющими добавками).
  • Универсальное уплотнение крышки позволяет производить смешивание как сухих порошков, так и жидких сред (в том числе с агрессивными химическими компонентами).
  • Для удобства установки смесительной емкости в нужное положение системой управления предусмотрены кнопки «Доводка 1» и «Доводка 2», удерживая кнопку на пульте управления и барабан начинает медленно вращаться. Такой способ вращения барабана на малых оборотах реализован для обеспечения безопасности оператора и позволяет установить люк барабан в удобное положение для загрузки и выгрузки.
  • Регулировка частоты оборотов позволяет оператору в широком диапазоне плавно изменять режим и интенсивность смешивания (опция).
  • Время работы задается таймером – по истечении заданного времени смеситель автоматически останавливается – это позволяет исключить «человеческий фактор» при работе. (опция).
25_СДВ и СВС_3.png

Принцип работы

Смеситель с диагональной осью вращения представляет собой сварную раму (1), на подшипниковых опорах (2). Под наклоном 45 градусов к горизонтали установлена рабочая емкость (барабан) (3). Также на раме установлен мотор-редуктор (4) для вращения барабана.

В рабочей емкости смесителя предусмотрены лючки загрузки/выгрузки (5), (6) – лючок смещен к торцу рабочей емкости для обеспечения полноты выгрузки. Загрузка порошка осуществляется оператором через лючок.

25_СДВ и СВС_1.pngЧастота оборотов рабочей емкости регулируется с пульта управления. Для удобства выбора положения рабочей емкости для операций загрузки/выгрузки системой управления предусмотрена кнопка-доводчик, при нажатии и удержании которой смесительная емкость медленно поворачивается (при отпускании кнопки – останавливается).

Смешивание компонентов происходит при вращении барабана вокруг своей оси. При вращении барабана проиходит перемещение частиц порошка по различной траектории с различной скоростью перемещения.

На схеме ниже показан процесс перемешивания материала внутри рабочей емкости: 1 материл до смешивания, 2 – в процессе смешивания, 3 – при окончании смешивания.

25_СДВ и СВС_2.png

Преимущества смесителей
  • Минимальное истирание хрупких и высокочувствительных материалов при данной технологии смешивания. Отсутствие лопастей внутри емкости позволяет избежать истирания и разрушения материала во время смешивания.
  • Подходят для материалов с различными размерами частиц и удельным весом (легких с тяжелыми).
  • Справляются с большими объемами (емкость заполняется в среднем на 50-60%) и тяжелыми материалами.
  • Подходят для сильно пылящих материалов.
  • Смесь контактирует только со стенками камеры, что позволяет бережно смешивать взрывоопасные компоненты или химически агрессивные вещества.
  • Легко чистить, загружать и выгружать материал.
