Мельницы шаровые с приводом от валков (с нагревом)

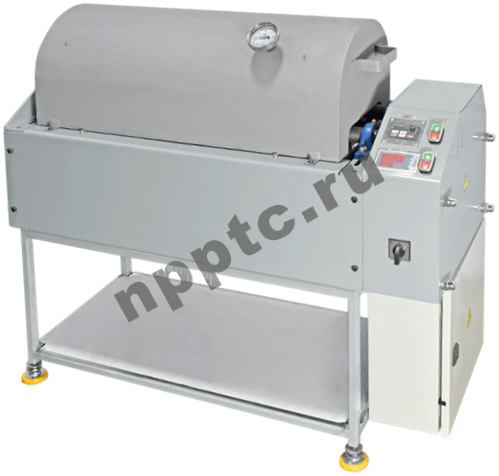

Мельница МВФ-1-Н (напольная) с нагревом до 85 °C
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.

Отрасль применения

  • Горнодобывающая / Минералогическая

  • Химическая / Металлургическая

  • Керамическая / Стеклянная промышленность

  • Электронная

  • Полимерные материалы / Лакокрасочная

  • Фармацевтическая / Косметическая

  • Пищевая


Примеры размалываемых материалов

  • Оксиды железа

  • Покрытия для бумаги

  • Ферросплавы

  • Карбид вольфрама

  • Графит

  • Чернила/пигменты

  • Известь, глина

  • Карбид бора

  • Кремний

  • Стеклянные ферриты

  • Оксид алюминия

  • Карбид кремния

  • Кварцевый песок

  • Цементный клинкер

  • Пьезокерамика

  • Кобальт

  • Тонер

  • Железная руда

  • Оксид циркония

  • Медь

  • Пластик

  • Катализаторы

  • Алюминий

  • Никель

  • Силикат-глыба

  • Ферриты

  • Оксид бериллия

  • Глазури

  • Стекло

  • Какао-бобы

  • Фарм. субстанции

  • и многое другое



Пример размола рибофлавина на мельнице МВФ-4 с фарфоровым барабаном
(время размола 30 мин, шары ⌀ 10 мм).
Технические характеристики
Модель МВФ-1-Н
Исполнение Настольное / Напольное
Основное применение Тонкий сухой и мокрый размол, истирание, смешивание, приготовление и перетир паст.
Принцип воздействия на материал Удар, истирание (в зависимости от режима работы)
Применяется для материалов Твердых, средней твердости, мягких, хрупких, плавких
Тип размола Сухой/мокрый
Максимальное количество  одновременно используемых барабанов До 3 штук (зависит от объема и конфигурации барабанов)
Максимальная температура нагрева, °C 85 °C
Объемы устанавливаемых барабанов, л От 0,5 до 16
Рабочий объем (шары + материал) * 30-35 % от общего объема (возможно до 50%)
Конечная дисперсность материала * До 5 мкм
Диаметр применяемых шаров * 5-50 мм
Диапазон регулировки расстояния между валками 120…255 мм (между осями)
Хот ведомого валка, не менее, мм 121
Количество валков, шт 2
Габариты каждого валка, не менее, мм Ø50, L=800
Частота оборотов валков, не более, об/мин 600
Наружное покрытие валков силиконовая резина
Регулировки частоты оборотов частотным преобразователем
Задание времени работы таймером
Защита от перегрузки по току предусмотрено
Плавный пуск и плавное торможение предусмотрено
Мощность электронагревателей 0,4 кВт х 4 – 1,6 кВт
Установленная мощность, не более, кВт 0,57
Подключение к сети электропитания 220В, 50Гц
Габаритные размеры (без барабанов), мм 1300х550х1200
Масса, не более, кг 110

* Данные параметры зависят от физико-механических свойств размалываемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.

Дополнительная комплектация и модернизация:

  • При работе с барабанами больших объемов (8 л и более) оснащение устройствами для подъема/опускания и транспортировки барабанов - операции загрузки/выгрузки и транспортировки выполняются с помощью малогабаритного гидравлического подъемника (или кран-балки при её наличии на предприятии), что повышает удобство и снижает риск разбить (или уронить) барабан.
  • image059.png

  • Комплектование мельниц МВФ тумбой-подставкой с полками для размещения барабанов, шаров и комплектующих к ним для удобной и эргономичной организации рабочего пространства.
  • Подача в размольные барабаны инертного газа.
  • Изготовление электрической части во взрывобезопасном исполнении.
  • Регулировка частоты оборотов валков.
  • Задание времени размола таймером.

  • Отложенный старт – оператор может загрузить вечером мельницу и настроить отложенный старт: например, мельница включится в 03:00 (ночью) и отработает размольный цикл до автоматического отключения к 08:00 (в начале рабочего дня уже можно выгрузить готовый материал).
  • Комплектование размольными барабанами, шарами и цилиндрами из различных материалов:
Материал Диаметр шаров
6 мм 8 мм 10 мм 15 мм 20 мм 25 мм 30 мм 40 мм 50 мм
Агат




Карбид вольфрама WC






Оксид алюминия Al₂O₃
Оксид циркония ZrO₂
Нержавеющая сталь
Сталь ШХ 15
Фарфор




  • Комплектование мельницы размольными барабанами из различных материалов, а также дополнительными фиксаторами размольных барабанов.
Материал Объем барабана, л
0,5  4 5 8 10 12 14 15 20
Яшма/ агат








Карбид вольфрама WC




Оксид циркония ZrO2





Оксид алюминия Al2O3
Нержавеющая сталь/ черная сталь
Фарфор




Фторопласт/ нейлон



Полиуретан
Конструктивные особенности

Мельница с приводом от валков МВФ-1-Н с нагревом предназначена для мокрого и сухого тонкого размола материалов мелющими телами, с возможностью нагрева барабанов до 85 С. Могут применяться для смешивания порошков с полимерными связующими, приготовления паст и горячих шликеров с добавлением парафина и воска (к примеру: смешивание оксида алюминия с парафином, воском и олеиновой кислотой для литья).

Мельница с приводом от валков МВФ-1-Н изготовлена на базе МВФ-1 и имеет все преимущества данной модели, а также следующие конструктивные особенности:

  • Наличие нагревательных элементов мельницы позволяет производить размол и смешивание плавких материалов (парафин, воск, эпоксидная смола и т.д) с наполнителем для получения гомогенных составов с использованием барабанов из различных материалов (металлические и неметаллические).
  • Используемые в конструкции воздушные ТЭНы из углеродистой стали обеспечивают длительную бесперебойную работу, а также являются экономичными (каждый нагревательный элемент по 0,4 кВт).
  • Внутрення поверхность нагревательного кожуха и поверхность мельницы под валками покрыты фольгированным теплоизоляционным материалом, экранирующие свойства которого снижают теплопотери;
  • Конструкцией теплоизоляционного кожуха обеспечивается легкая замена ТЭНов по мере их износа.
  • Управление ТЭНами производится с помощью терморегулятора, установленного на панели управления мельницы. Простой и надежный терморегулятор обладает полным набором функций для регулировки и поддержания температуры и имеет интуитивно понятный интерфейс
  • Заданная температура контролируется высокоточным датчиком с термометром.

Принцип работы

Шаровая мельница с приводом от валков представляет собой станину, на которой установлены подшипниковые опоры (1) с обрезиненными валками (2). Один валок приводной (3) соединен с электродвигателем или мотор-редуктором (4) с помощью зубчатой или ременной передачи (в зависимости от модели), второй валок опорный (5) свободно вращается. На валки устанавливаются барабаны, в которые загружаются измельчаемый материал и мелющие тела. Вращаясь, приводной вал приводит в движение барабаны и, в зависимости от скорости вращения, размольные тела воздействуют на материал либо в каскадном режиме, либо в водопадном режиме.

Мельницы шаровые с приводом от валков могут использоваться в лабораториях, мелкосерийных производствах, а также для отработки промышленных технологий размола, и позволяют выполнять:

Сухой размол материалов

различной твердости

Сухой размол широкого спектра материалов (в том числе трудноразмалываемых) с широким выбором материала барабана и мелющих шаров, в том числе размол в среде инертных газов.

Мокрый размол материалов

различной твердости

Мокрый размол порошков в различных средах (вода, спирт, ацетон и т.п.), ( и измельчение и перетир невязких паст.

Смешивание порошков,

суспензий и паст

Сухое смешивание порошков (в том числе различных по размеру), как с шарами, так и в пустом барабане, смешивание суспензий, приготовление паст и поддержание готовых паст в “живом” текучем состоянии.


Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
