Мельницы шаровые с фарфоровыми барабанами с приводом от валков
Мельницы шаровые с фарфоровыми барабанами с приводом от валков
Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
|
Отрасль применения |
|
|
|
|
|
|
|
Система менеджмента качества сертифицирована (ISO 9001:2008)
|
Примеры размалываемых материалов |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(время размола 30 мин, шары ⌀ 10 мм).
| Модель | МВФ-1-М (2/3) |
| Максимальное количество одновременно используемых барабанов | До 10 барабанов объемом 0.5 л на двухъярусной, До 15 барабанов объемом 0.5 л на трехъярусной. |
| Объемы устанавливаемых барабанов, л | От 0,5 л до 15 л (металлические) От 2 л до 12 л (фарфоровые) |
| Независимое управление каждым ярусом | Предусмотрено |
| Максимальная высота устанавливаемых барабанов | До 365 мм |
| Габаритные размеры (без барабанов), мм | Двухъярусная – 1185х520х1150 |
| Трехъярусная – 1185х520х1900 | |
| Масса, не более, кг | Двухъярусная – 150 |
| Трехъярусная – 240 |
Дополнительная комплектация и модернизация:
- Комплектование мельниц МВФ тумбой-подставкой с полками для размещения барабанов, шаров и комплектующих к ним для удобной и эргономичной организации рабочего пространства.
- Подача в размольные барабаны инертного газа.
- Изготовление электрической части во взрывобезопасном исполнении.
- Регулировка частоты оборотов валков.
- Задание времени размола таймером.

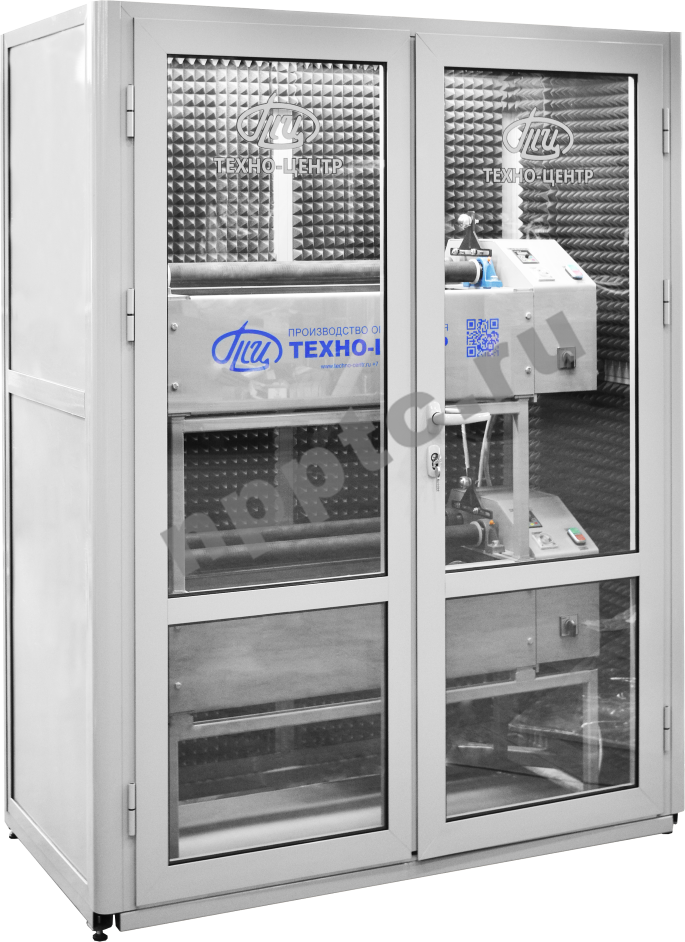

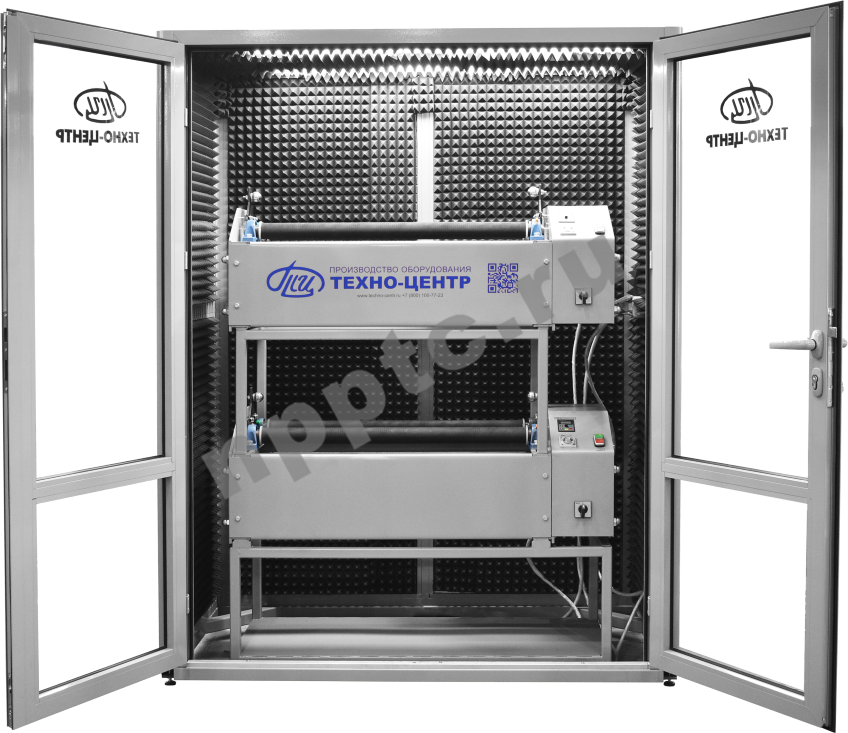

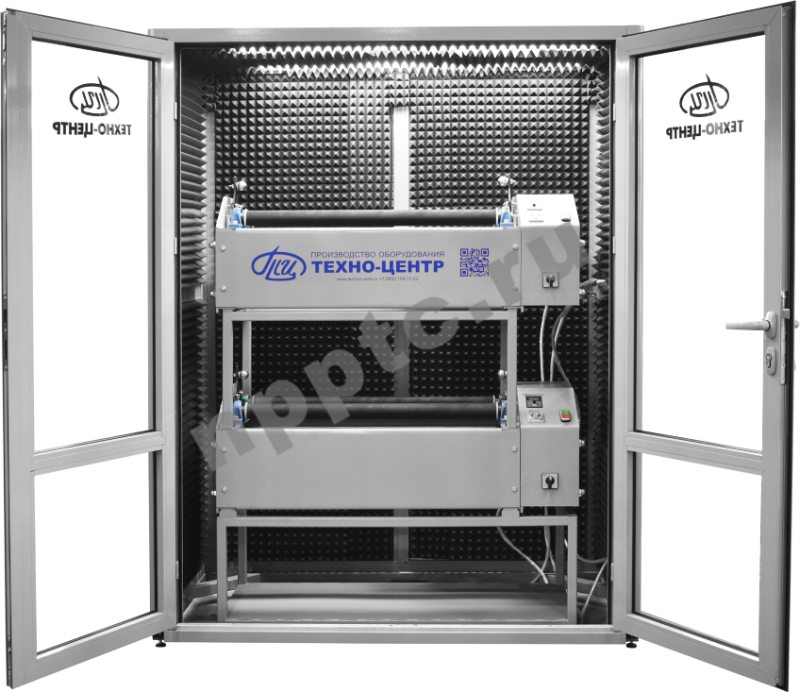

- Оснащение мельницы звукоизолирующим защитным кожухом – кожух на петлях будет закрывать вращающиеся барабаны, а также снижать шум от шаров при работе мельницы.
- Отложенный старт – оператор может загрузить вечером мельницу и настроить отложенный старт: например, мельница включится в 03:00 (ночью) и отработает размольный цикл до автоматического отключения к 08:00 (в начале рабочего дня уже можно выгрузить готовый материал).
- Комплектование размольными барабанами, шарами и цилиндрами из различных материалов:
| Материал | Диаметр шаров | ||||||||
| 6 мм | 8 мм | 10 мм | 15 мм | 20 мм | 25 мм | 30 мм | 40 мм | 50 мм | |
| Агат |
|
|
✔ | ✔ | ✔ | ✔ |
|
|
|
| Карбид вольфрама WC |
|
✔ | ✔ |
|
|
|
|
|
|
| Оксид алюминия Al₂O₃ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Оксид циркония ZrO₂ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Нержавеющая сталь | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Сталь ШХ 15 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Фарфор |
|
|
✔ | ✔ | ✔ | ✔ | ✔ |
|
|
- Комплектование мельницы размольными барабанами из различных материалов, а также дополнительными фиксаторами размольных барабанов.
| Материал | Объем барабана, л | |||||||||||
| 0,5 | 1 | 2 | 3 | 4 | 5 | 8 | 10 | 12 | 14 | 15 | 20 | |
|
Яшма/ агат |
✔ | ✔ | ✔ |
|
|
|
|
|
|
|
|
|
|
Карбид вольфрама WC |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
✔ |
|
|
|
|
|
Оксид циркония ZrO2 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
|
|
|
|
|
|
Оксид алюминия Al2O3 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Нержавеющая сталь/ черная сталь |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Фарфор |
✔ | ✔ | ✔ | ✔ | ✔ |
|
✔ |
|
✔ |
|
|
|
|
Фторопласт/ нейлон |
✔ | ✔ | ✔ | ✔ |
|
✔ |
|
✔ |
|
✔ |
|
✔ |
|
Полиуретан |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Мельницы шаровые с приводом от валков могут использоваться в лабораториях, мелкосерийных производствах, а также для отработки промышленных технологий размола, и позволяют выполнять: |
|
| Сухой размол материалов различной твердости | Сухой размол широкого спектра материалов (в том числе трудноразмалываемых) с широким выбором материала барабана и мелющих шаров, в том числе размол в среде инертных газов. |
| Мокрый размол материалов различной твердости | Мокрый размол порошков в различных средах (вода, спирт, ацетон и т.п.), ( и измельчение и перетир невязких паст. |
| Смешивание порошков, суспензий и паст | Сухое смешивание порошков (в том числе различных по размеру), как с шарами, так и в пустом барабане, смешивание суспензий, приготовление паст и поддержание готовых паст в “живом” текучем состоянии. |

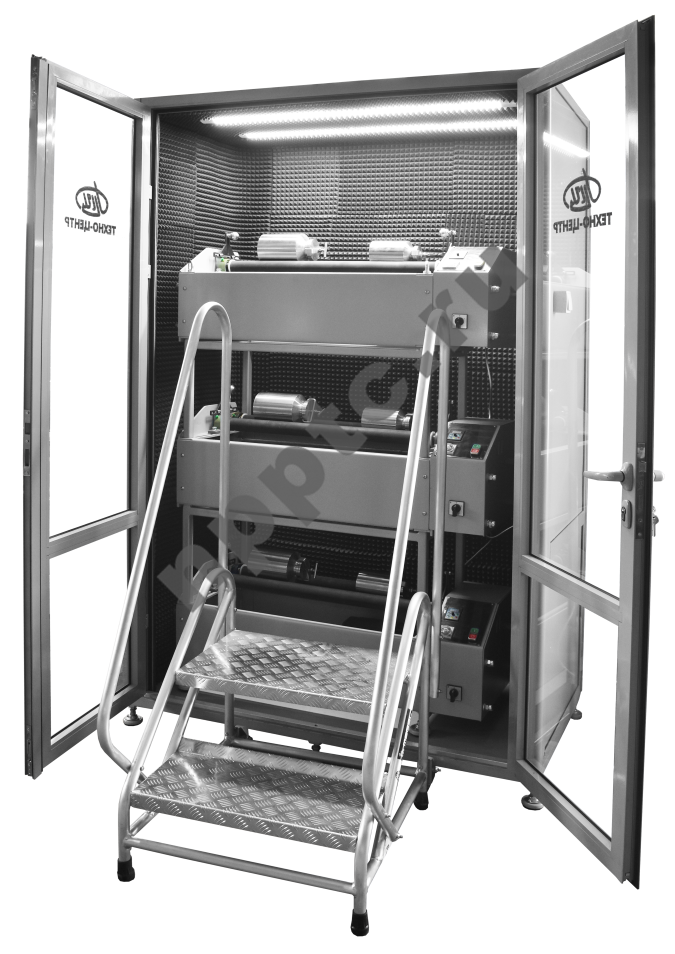

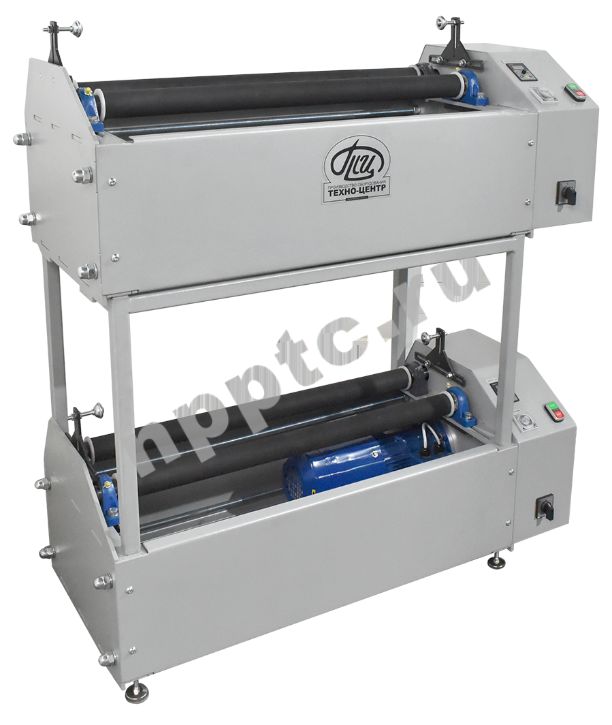

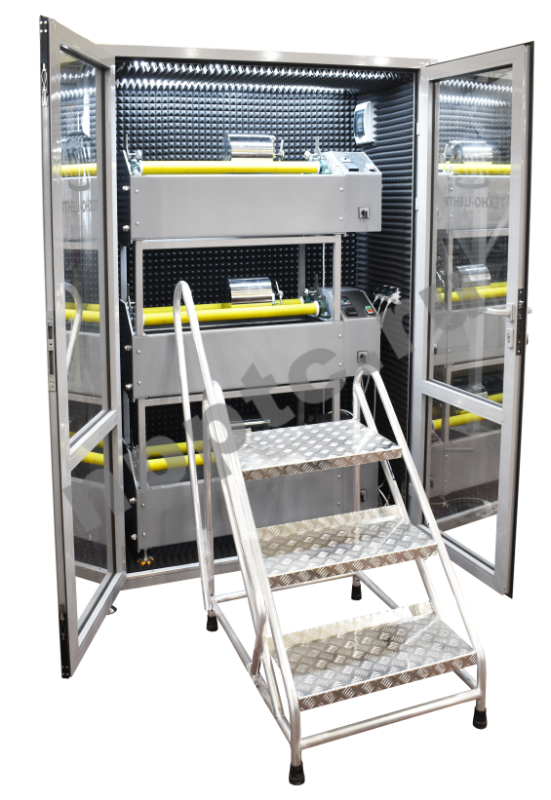

Мельница с приводом от валков многоярусная представляет собой модульную конструкцию, изготовленную на базе МВФ-1. Модули-ярусы закреплены между собой на жесткой раме и являются съемными.
Обладая всеми преимуществами и характеристиками мельниц МВФ-1, многоярусные мельницы имеют ряд неоспоримых достоинств:
- Позволяют экономить пространство – габарит мельницы будет изменяться только в высоту.
- Возможность одновременного измельчения большего количества различных образов материала.
- Возможность отдельного управления каждым ярусом с заданием необходимой частоты и времени работы.
- Большее количество устанавливаемых барабанов позволяет увеличить производительность изготовления продукта, к примеру: на трехъярусной мельнице можно установить одновременно до 15 барабанов из нержавеющей стали объемом 0.5 л.
Шаровая мельница с приводом от валков представляет собой станину, на которой установлены подшипниковые опоры (1) с обрезиненными валками (2). Один валок приводной (3) соединен с электродвигателем или мотор-редуктором (4) с помощью зубчатой или ременной передачи (в зависимости от модели), второй валок опорный (5) свободно вращается. На валки устанавливаются барабаны, в которые загружаются измельчаемый материал и мелющие тела. Вращаясь, приводной вал приводит в движение барабаны и, в зависимости от скорости вращения, размольные тела воздействуют на материал либо в каскадном режиме, либо в водопадном режиме.
Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
