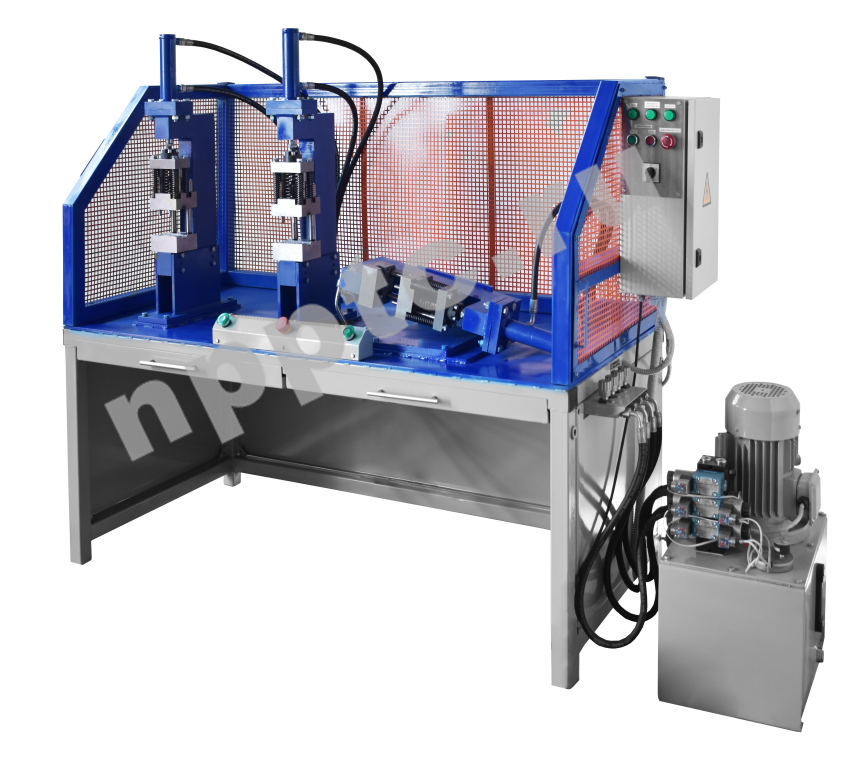

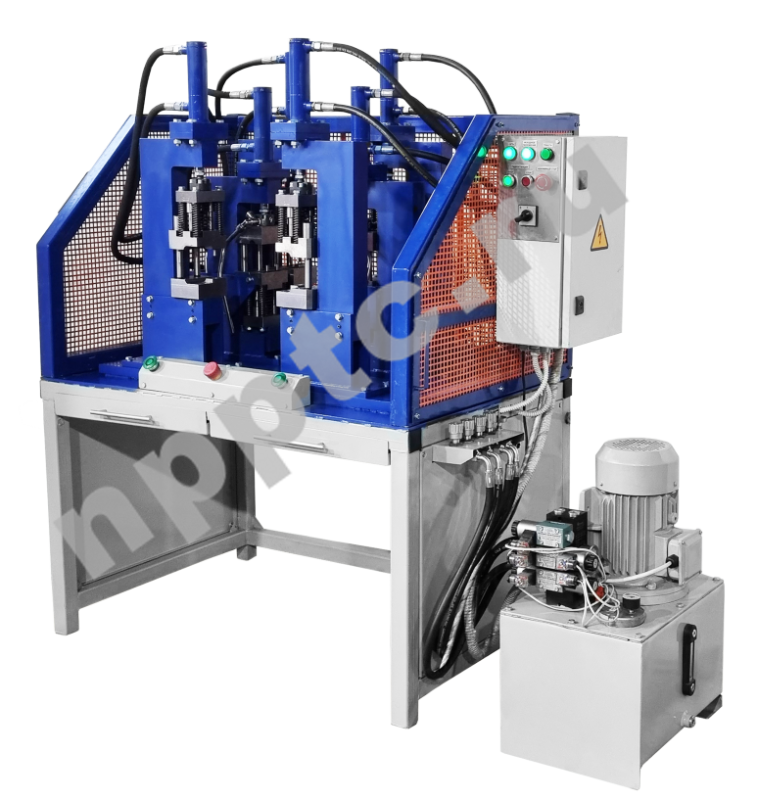

Агрегатные блоки прессов

Агрегатный блок прессов
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Применяются для повышения производительности серийных производств и снижения “человеческого фактора” в производственном процессе.

Агрегатные блоки прессов это оборудование, специализированное для изготовления конкретного изделия: применяются для повышения производительности серийных производств (один агрегатный блок может заменить несколько рабочих мест), а также снижения “человеческого фактора” в производственном процессе.

По заданию Заказчика можем разработать и изготовить агрегатные блоки прессов различного конструктивного исполнения и компоновок.

Пример: Агрегатный блок прессов для изготовления изделия ”Полка” (с переналадкой по длине).

Агрегатный блок прессов

Исходная заготовка: прямоугольный оцинкованный лист толщиной 2 мм – подается оператором в агрегатный блок прессов. При нажатии пневматической педали прессы одновременно совершают рабочий ход и вырубают группу отверстий и пазов с каждой стороны заготовки: то есть, за один рабочий ход (~3 секунды) получается готовое изделие.Для изготовления полок различной длины один из прессов  выполнен с возможностью перемещения по длине станины.

Агрегатные блоки прессов могут быть выполнены на базе прессов консольного типа, двухколоночных и четырехколоночных прессов (и их комбинаций) – в зависимости от конфигурации детали и задания Заказчика.

Прессов агрблок2_с_к.jpg

На схеме слева пример агрегатного блока на базе прессов консольного типа (с фронтальным расположением прессов) – для вырубки группы отверстий и пазов в мерной полосе. Для переналадки на детали с другими типоразмерами каждый пресс в агрегатном блоке имеет возможность перемещения по длине и по ширине станины.
