Анализаторы ситовые – это устройство периодического действия (вибросито), применяющееся для определения гранулометрического состава сыпучих материалов путем просеивания через сетку.
|
Отрасль промышленности |
Материалы |
|
Металлургическая |
Стружка и металлические порошки. |
|
Геология |
Кремний, шамот, графит, известняк, кокс, уголь, базальт, марганцевая руда, мрамор, шунгит, мел. |
|
Керамическая |
Оксид алюминия, диоксид циркония, карбид бора, стекло, ферриты. |
|
Строительная |
Песок, цементный клинкер, стеклобой, пластики, гравий, щебень, песок |
|
Фармацевтическая |
Сыпучие порошки и препараты. |
|
Химическая (в т.ч. нефтехимия, производство пластмассы) |
Мелкодисперсные материалы и порошки: оксид кремния, стеатит, селен, смолы, тетраборат натрия, техническая соль, катализаторы и др. |
Система менеджмента качества сертифицирована (ISO 9001:2008)
Назначение:
Анализаторы (классификаторы) ситовые – это лабораторное оборудование, которое применяется в различных отраслях промышленности, где требуется узнать размер частиц сыпучего материала. Полученный сортированный материал используется в исследовательских целях. Данные о гранулометрическом составе важны для оптимизации технологических процессов и обеспечения качества конечной продукции. Размер частиц влияет на образованность, сжимаемость, сыпучесть, время растворения, экстрагирование, прочность после испарения связующего, реакционную способность и другие свойства.

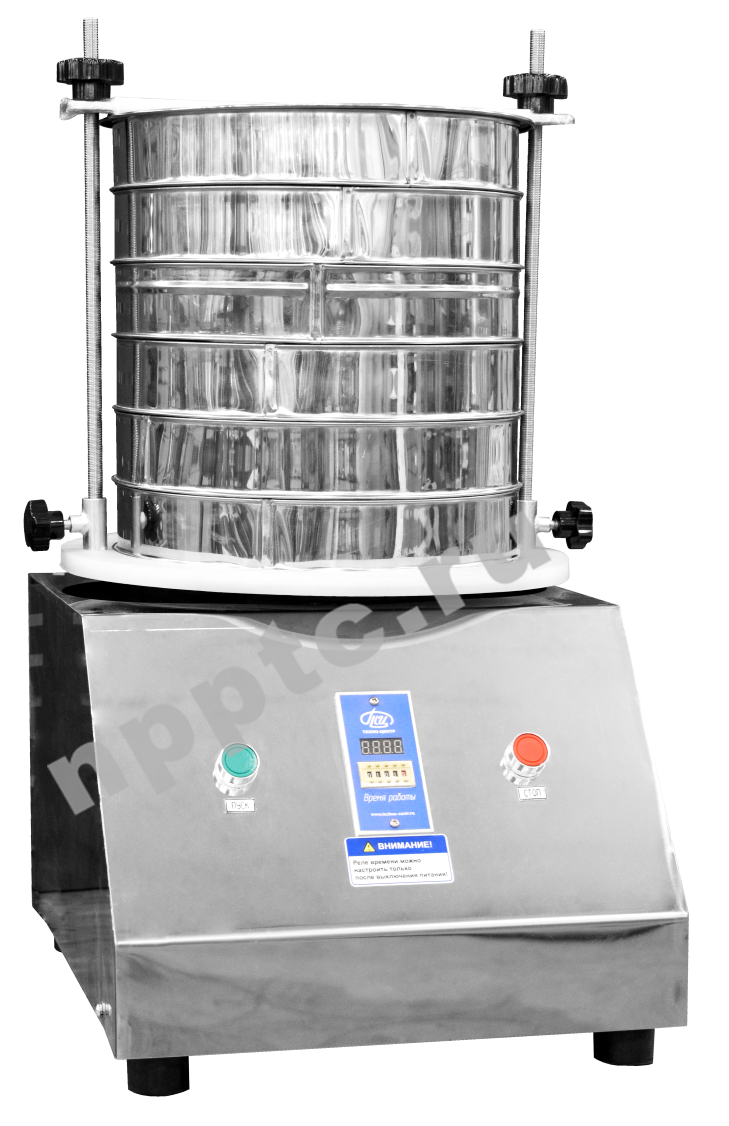

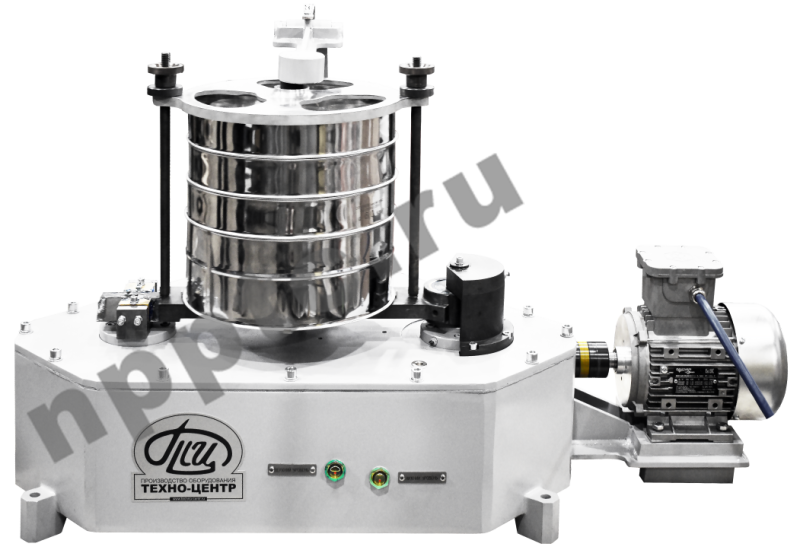

Круглые эксцентриковые классификаторы:
Классификаторы АНС 200, 300 – круглые эксцентриковые классификаторы для рассева проб или определения гранулометрического состава сыпучих материалов.
- Быстрая сборка и замена сит, легкая очистка всех деталей.
- Позволяют получать до 9-ти фракций одновременно.
- Материал проходит через ряд сит с постепенно уменьшающимися ячейками для определения гранулометрического состава исследуемого образца.
- Размер ячеек сита нанесен на боковую поверхность обечаек.
- Электронная установка частоты оборотов эксцентрика и времени просева.
- Возможность регулировки амплитуды вибрации.
|
Модель |
АНС-200 |
АНС-300 |
|
Количество устанавливаемых обечаек на виброплатформу, шт. |
до 8 |
до 8 |
|
Количество получаемых фракций, шт |
до 9 |
до 9 |
|
Высота сита, мм |
50 |
50 |
|
Диаметр сита, мм |
200 |
300 |
|
Размеры ячеек сеток, мм |
0,04...4 |
0,04...4 |
|
Диаметры отверстий перфорированного листа, мм |
0,8...20 |
0,8...20 |
|
Частота вибрации, об/мин |
1500 / 2860 |
1500 |
|
Установленная мощность, кВт |
0,25 |
0,5 |
|
Габаритные размеры без сит, мм |
ВС-200 |
ВС-300 |
|
Длина, мм |
300 |
460 |
|
Ширина, мм |
360 |
410 |
|
Высота, мм |
280 |
340 |
|
Масса, не более, кг |
45 |
55 |

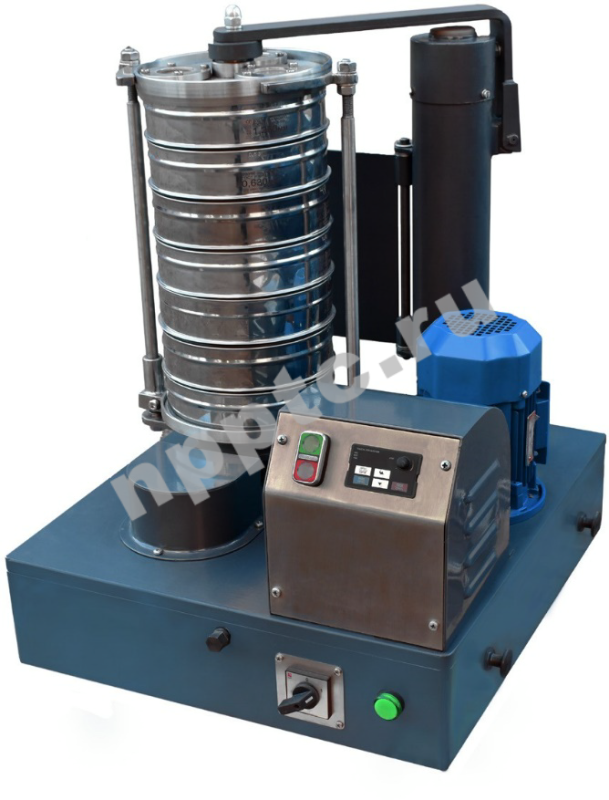

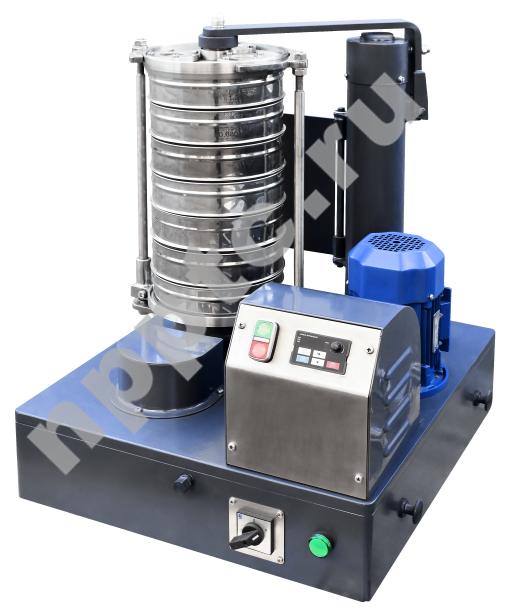

Анализатор ситовой ударный:
Анализаторы ситовые ударные – круглые эксцентриковые классификаторы для рассева проб или определения гранулометрического состава сыпучих материалов.
- Благодаря встряхивающему ударному воздействию у классификатора эффективность и точность рассева до 40% выше, чем у безударных анализаторов.
- Круговая эксцентриковая траектория с большой амплитудой движения, обеспечивает наиболее эффективный рассев.
- Быстрая сборка и замена сит, легкая очистка всех деталей.
- Размер ячеек сита нанесен на боковую поверхность обечаек.
- Электронная установка частоты оборотов эксцентрика и времени просева.
- Возможность регулировки амплитуды вибрации.
- Подходит для анализа мелкодисперсных материалов (до 0,04 мм).
|
Модель |
АНС-200-У |
АНС-300-У |
|
Количество устанавливаемых обечаек на виброплатформу, шт. |
6 |
6 |
|
Высота сита, мм |
50 |
50 |
|
Диаметр сита, мм |
200 |
300 |
|
Размеры ячеек сеток, мм |
0,04...4 |
0,04...4 |
|
Диаметры отверстий перфорированного листа, мм |
0,8...20 |
0,8...20 |
|
Частота ударов молотка, ударов/мин |
80…175 |
80…175 |
|
Количество колебаний, кол/мин |
160…320 |
160…320 |
|
Установленная мощность, кВт |
0,25 |
0,25 |
|
Габаритные размеры, не более, мм |
||
|
Длина, мм |
635 |
760 |
|
Ширина, мм |
575 |
640 |
|
Высота, мм |
705 |
830 |
|
Масса, не более, кг |
98 |
110 |
Дополнительная комплектация и модернизация:
- Встраиваемое ультразвуковое устройство позволяет повысить производительность просева, а также позволяет производить рассев тонких фракций (до 40 мкм).
- Материалом обечаек может быть нержавеющая сталь AISI 304 или AISI 316L. Материалом сеток может быть нержавеющая сталь, бронза, латунь, полиамидное волокно.
- Вибросито может оснащаться системой мокрого рассева с форсункой для подачи воды на верхнее сито и насосом для перекачки жидкости из нижнего сита вверх.
- Комплектация сит устройствами замывки и сушки. Можем укомплектовать вибросито ультразвуковой ванной для очистки мелких сеток, мойкой высокого давления (через форсунки), устройством сушки сит.
- Изготовление электрической части во взрывозащищённом исполнении.
- Доработка ситовых анализаторов под требования Заказчика.
- Дополнительные обечайки с сетками (размер и форма ячеек по заданию Заказчика).
- Дополнительные комплекты уплотнений для сит.
- Для загрузки большего объема материала – комплектация промежуточными кольцами для увеличения высоты обечайки.
- Лабораторный стол с подключением местной вытяжной вентиляции.
- Быстрая сборка и замена сит, легкая очистка всех деталей.
- Точность и повторяемость результатов разделения частиц за счет комбинирования горизонтального, вертикального и наклонного движения сита при вибрации, что заставляет частицы материала перемещаться по орбитальной траектории.
- Уплотненная конструкция для предотвращения перекрестного загрязнения образцов.
- Высокая производительность при бережном, не разрушающем просеивании.
- Позволяют получать до 9-ти фракций одновременно (в зависимости от модели).
- Плавная электронная регулировка частоты вибрации.
- Время работы задается таймером – по истечении заданного времени классификатор автоматически останавливается – это позволяет исключить «человеческий фактор» при работе.
- Прочная модульная конструкция с малым весом деталей.
- Удобство и простота в эксплуатации и обслуживании.
- Детали, соприкасающиеся с просеиваемым материалом, изготовлены из нержавеющей стали.
- Низкий уровень шума при работе.
- Низкое энергопотребление, небольшая занимаемая площадь и небольшие вибрационные нагрузки.
- Длительный эксплуатационный ресурс работы.
Сита классификатора устанавливаются ярусами. Размер ячеек последовательно уменьшается у каждого яруса сверху вниз. Материал засыпается на верхнее сито после открытия крышки. Частицы сыпучего материала размером больше отверстий сетки сита остаются на нем, а частицы меньше просыпаются через сетку вниз и попадают на нижнее сито.
На следующем ярусе такой цикл повторяется. Таким образом по окончанию процесса просеивания материал распределяется в соответствии с фракционным составом.
Для определения гранулометрического состава содержимое каждого сита взвешивается и определяется процент данного размера частиц в общей массе. Размер получаемых фракций определяется размером установленных сеток (могут быть от 40 мкм до 5 мм). Количество получаемых фракций регулируется количеством установленных в сито обечаек с сетками.
Анализаторы ситовые – это устройство периодического действия (вибросито), применяющееся для определения гранулометрического состава сыпучих материалов путем просеивания через сетку.
