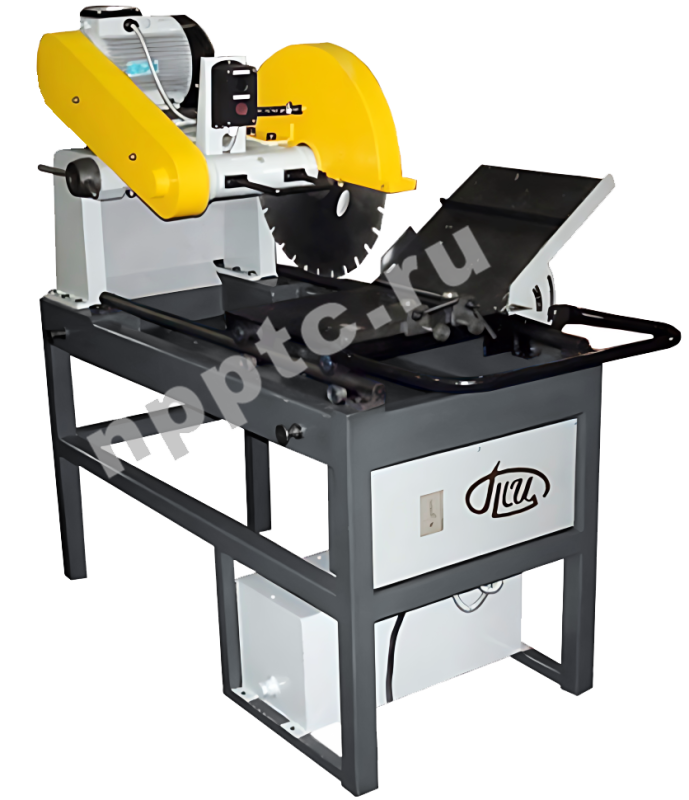

Станок для резки футеровочных кирпичей и огнеупоров

Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Станок предназначен для резки футеровочных кирпичей, огнеупоров, керамических трубок, защитных чехлов, стержней роликов, резки издателей и карбида кремния, ферритов, а также различных изделий из конструкционной и изоляционной керамики алмазным отрезным кругом с подачей воды в зону реза.

Отрасль применения

  • Керамическая промышленность
  • Стекольная промышленность
  • Огнеупорная промышленность
  • Электронная промышленность
  • Металлургическая промышленность
  • Машиностроительная промышленность
  • Горнодобывающая промышленность
Технические характеристики

Модель

СР-1

Производительность при обработке, м²/час:

- шамотных изделий

3...5

- динасовых

1,5...2,5

- высокоглиноземистых

1,2...2,5

- корундовых

0,9...1,5

Диаметр алмазного круга, мм

500

Наибольшая глубина реза, мм

155

Наибольшая длина реза, мм

390

Возможность резки с подачей СОЖ

предусмотрено

Возможность подключения к вытяжной

вентиляции при резке насухо

предусмотрено

Окружная скорость при диаметре 500 мм, м/с

36,5

Подключение к сети электропитания

380В, 50Гц

Установленная мощность, не более, кВт

4

Габаритные размеры, не более, мм

1470х640х1500

Масса, не более, кг

375

Дополнительная комплектация и модернизация:

  • Изготовление станков под режущие круги различного диаметра и различной скорости;
  • Установка глубины реза при помощи пневмоцилиндра;
  • Оснащение конструкции транспортировочными колесами.

Конструктивные особенности
  • Подача воды в зону реза – исключает пыление и охлаждает диск при резке.
  • Высокоточная направляющая с регулируемым углом наклона.
  • Большая скорость вращения вала позволяет точно и достаточно быстро производить резку различных материалов, в том числе с высокой твердостью (Al2O3).
  • Возможность подключения к системе вытяжной вентиляции.
  • Система защиты двигателя, позволяет автоматически выключать двигатель при перегрузке.
  • Технологичность конструкции и запас прочности обеспечивают многолетнюю эксплуатацию станка без выполнения ремонтных работ.
  • В конструкции интенсивного станка применяются надежные серийные подшипники с высоким ресурсом работы.
  • Конструкция станка не требует значительных усилий со стороны оператора для выполнения резки.
Принцип работы

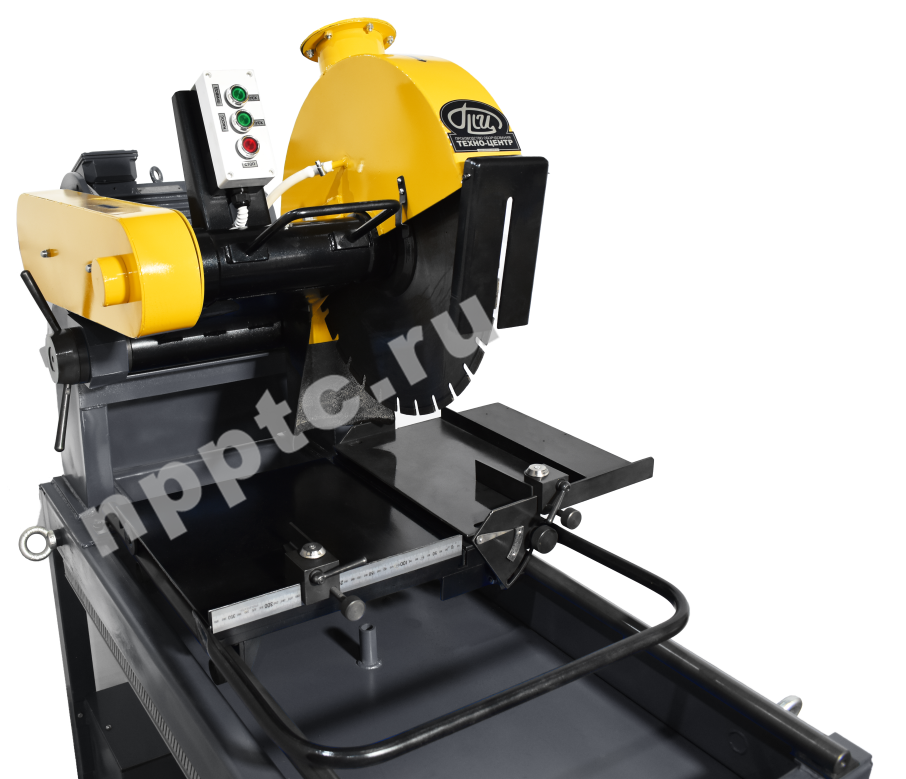

Огнеупорное изделие устанавливается на поворотный стол и фиксируется струбциной. Используя транспортирную шкалу стола, оператор фиксирует изделие под нужным углом.

При вращении алмазного круга оператор, держась за П-образную ручку двигает стол на роликах с закрепленным на нем изделием от себя. Стол по направляющим переносит изделие к алмазному кругу. Конструкция стола обеспечивает безопасность оператора – руки всегда находятся вне зоны реза.

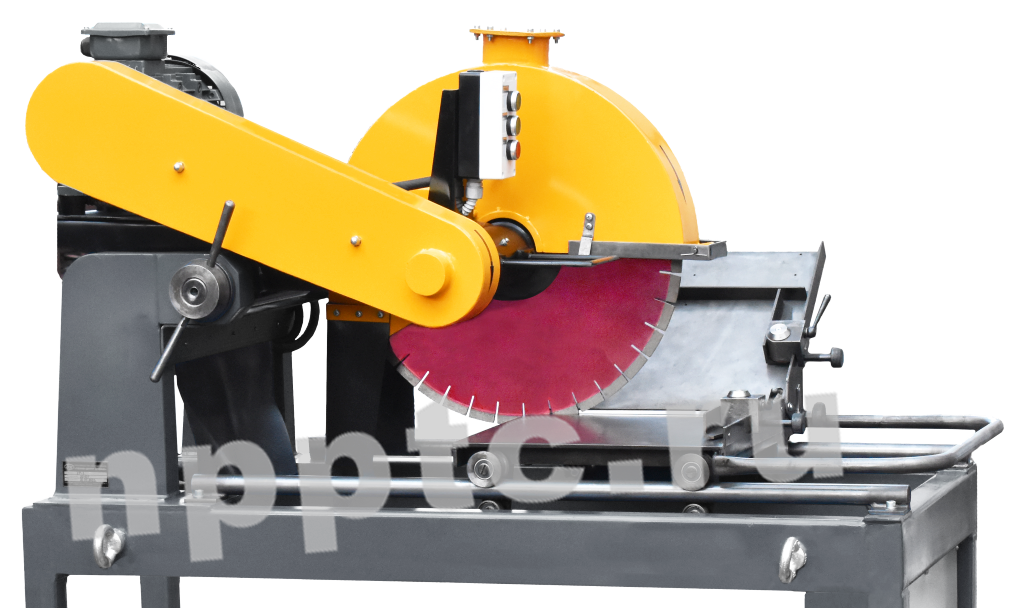

Траверс с алмазным кругом может откидываться вверх для удобства контроля глубины реза или технического обслуживания.

В зависимости от применяемой технологии станок может работать с подачей жидкости в зону реза или с подключением к вытяжной вентиляции.



Процесс резки футеровочных брусков из вакуумно-плотной керамики ВК 94-1 (22ХС),
для футеровки внутренней поверхности шаровой мельницы.

Станок предназначен для резки футеровочных кирпичей, огнеупоров, керамических трубок, защитных чехлов, стержней роликов, резки издателей и карбида кремния, ферритов, а также различных изделий из конструкционной и изоляционной керамики алмазным отрезным кругом с подачей воды в зону реза.
