Классификаторы ситовые (вибросита) прямоугольные

Высокочастотное вибросито с эллиптическим типом колебаний. Имеет два вибродвигателя на корпусе вибросита.
Высокоамплитудное вибросито с эллиптическим дебалансным типом колебаний. Имеет один привод на корпусе вибросита.
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Вибросита используются для сортировки сыпучих материалов путем просеивания через сетку, а также отделения жидкой составляющей материала от твердой.

Технические характеристики

Модель

КлВ
450
х250

КлВ
900
х600

КлВ
1500
х500

КлВ
2000
х500

КлВ
2500
х500

КлВ
2000
х1000

КлВ
2500
х1000

Размер обечайки с сеткой,

не более, мм

450
х250

900
х600

1500
х500

2000
х500

2500
х500

2000
х1000

2500
х1000

Площадь рассева, м2

0,11

0,54

0,75

1

1,25

2

2,5

Амплитуда колебаний, мм

1…8

Количество ярусов, шт

От 1 до 3

Угол наклона, градусов

От 1 до 8

Частота колебаний, кол/мин

Не более 1500

Размер устанавливаемых сеток

От 56 мкм до 10 мм

Габаритные размеры, (ДхШхВ)

не более, мм

1100
х400
х500

1400
х520
х640

1900
х820
х810

2200
х820
х890

2940
х820
х890

2200
х1340
х960

2940
х1340
х1080

Установленная мощность,

не более, кВт

0,25

0,55

0,75

0,75

1,1

1,5

2,2

Масса, не более, кг

55

130

260

310

380

560

620


Модель

КлЭ
450х250

КлЭ
700х400

КлЭ
1400х1000

КлЭ
2100х1000

КлЭ
2100х1500

КлЭ
3000х1500

Размер обечайки с сеткой,

не более, мм

450х250

700х400

1400х1000

2100х1000

2100х1500

3000х1500

Площадь рассева, м2

0,11

0,28

1,4

2,1

3,15

4,5

Амплитуда колебаний, мм

1…50

Количество ярусов, шт

От 1 до 3

Угол наклона, градусов

От 1 до 8

Частота колебаний, кол/мин

Не более 230

Размер устанавливаемых сеток

От 150 мкм до 20 мм

Габаритные размеры, (ДхШхВ)

не более, мм

1100
х400
х500

1400
х520
х740

1900
х1460
х980

2820
х1460
х1350

2820
х1940
х1420

3890
х2120
х1580

Установленная мощность,

не более, кВт

0,55

1,1

1,5

2,2

3

4

Масса, не более, кг

80

190

520

680

790

960

Дополнительная комплектация и модернизация:

  • Смотровые окна на верхней крышке для контроля процесса просеивания.
  • Шары для самоочистки сетки. Резиновые шарики или пластиковые кольца вибрируя под поверхностью сита, позволяют сетке самоочищаться.
  • Комплектация дополнительными обечайками с сеткой.
  • Комплектация щетками для упрощения чистки крупных сит.
  • Комплектация сит устройствами замывки и сушки.
  • Комплектация вибропитателем / шнековым питателем для постепенной автоматической загрузки материала в классификатор. Питатель позволяет повысить автоматизацию технологического процесса и уменьшить пыление при работе.
  • Комплектация емкостями для сбора просеиваемого материала различной формы и объема. Для удобства емкости могут быть оборудованы колесными опорами.
  • Изготовление электрической части в взрывозащищённом исполнении.
  • Возможность подачи инертных газов (герметичное исполнение).
  • Стол для натяжения сеток на обечайку.
  • Изменение диметра входного и выходных патрубков.
Конструктивные особенности
  • Быстрая сборка и замена сит, легкая очистка всех деталей.
  • Универсальность конструкции позволяет применять сита для материалов различного гранулометрического состава и различного удельного веса.
  • Возможность изменения частоты вибрации, амплитуды и размера ячеек сетки.
  • Позволяют оптимизировать рабочие процессы, увеличить производительность труда, свести к минимуму производственный брак.
  • Высокая производительность при бережном, не разрушающем просеивании.
  • Плавная электронная регулировка частоты вибрации.
  • Время работы задается таймером – по истечении заданного времени классификатор автоматически останавливается – это позволяет исключить «человеческий фактор» при работе.
  • Малогабаритность, компактность, малый вес, отсутствие необходимости пусконаладочных работ (“подключил и работай”).
  • Удобство и простота в эксплуатации и обслуживании.
  • Детали, соприкасающиеся с просеиваемым материалом, изготовлены из нержавеющей стали.
  • Низкий уровень шума при работе.
  • Все движущиеся элементы закрыты защитными кожухами, которые выполнены из стали надлежащей толщины.
  • Низкое энергопотребление, небольшая занимаемая площадь и небольшие вибрационные нагрузки на перекрытия.
  • Длительный эксплуатационный ресурс.
Принцип работы

Сита устанавливаются ярусами. Размер ячеек последовательно уменьшается у каждого яруса сверху вниз. Через отверстие в крышке материал засыпается на верхнее сито. Частицы сыпучего материала размером больше отверстий сетки сита остаются на нем и ссыпаются через патрубок обечайки в приемную емкость, а частицы меньшего размера просыпаются через сетку вниз и попадают на нижнее сито. На следующем ярусе такой цикл повторяется.

По окончанию процесса просеивания материал распределяется в соответствии с фракционным составом (зависит от размеров ячеек установленных сит). При отделении жидкой составляющей от твердой, жидкость просачивается сквозь решетку сита, а твердый материал остается на поверхности сита.

Классификаторы ситовые, также называют виброситами, просеивателями, грохотами, и вибросепараторами, т.к. в процессе работы устройства, частицы материала движутся и распределяются (сепарируются) по поверхностям просеивающих сит за счет вибрации.


Классификаторы ситовые (вибрационные сита) применяются для выполнения следующих задач:

  • Сортировки материала на фракции в зависимости от размера частиц. Размер частиц влияет на абразивность, сжимаемость, сыпучесть, время растворения, экстрагирование, прочность после испарения связующего, реакционную способность и другие свойства. Поэтому гранулометрический состав исходного материала важен для оптимизации технологических процессов и обеспечения качества конечной продукции. Для правильного выбора вибросита желательно знать требуемый гранулометрический состав, вес материала и процент содержания в нем влаги.
  • Мокрой очистки материала путем просеивания. Для некоторых производств мокрый рассев является единственным вариантом очистки, например, при обработке бурильного раствора.
  • Сокращение расхода материала и экономия ресурсов.
  • Восстановление качества слежавшегося сыпучего материала, который потерял свою упругость и рыхлость в процессе долгого хранения или транспортировки.

Отрасли промышленности

Способ применения, материалы

Химическая, Атомная

Гидроксид алюминия, марганец, титанат бария, плутоний, уран, гафний,

Аддитивная

Рассев сферических порошков после атомайзера (порошка алюминия, титана, железа и других марок) в среде инертного газа;

Металлургическая

Металлические порошки различных марок (12Х18Н10Т, 08Х18Н10Т, ХН45МВТЮБР, ХН75МБТЮ), тантал, ниобий, титан, хром, молибденовые порошки, вольфрам, алюминий, пермаллой, бронза, латунь.

Инструментальная

Вольфрам, кобальт, железо, никель, медь, молибден, рений.

Радиоэлектронная

(керамика, стекло, ферриты)

Используются для рассева оксид алюминия (ВК-94-1), диоксид циркония, карбид бора, стекло, твердые и мягкие ферриты редкоземельные материалы (Nd2Fe14B; SmCo5; Sm2Co17; AlNiCo, Fe2O3; Fe3O4), оксид бериллия.

Авиакосмическая

Порошки металлов, полимеров, различных смол, порошки керамики.

Горнодобывающая

Кремний, шамот, графит, известняк, кокс, уголь, базальт, марганцевая руда, мрамор, шунгит, мел.

Аккумуляторная промышленность

Рассев порошков лития, никеля, марганца, кобальта, графита, свинца.

Производство катализаторов и сорбентов

Рассев гидроксида алюминия, цеолита, гранул высушенных катализаторов и сорбентов.

Драгоценные металлы

Платина, палладий, осмий, золото, серебро и другие.

Абразивные материалы

Карбид кремния, карбид бора, корунд, электрокорунд, кварцевый песок,

Фармацевтическая

Различные сыпучие порошки и препараты


Прямоугольные ситовые классификаторы:

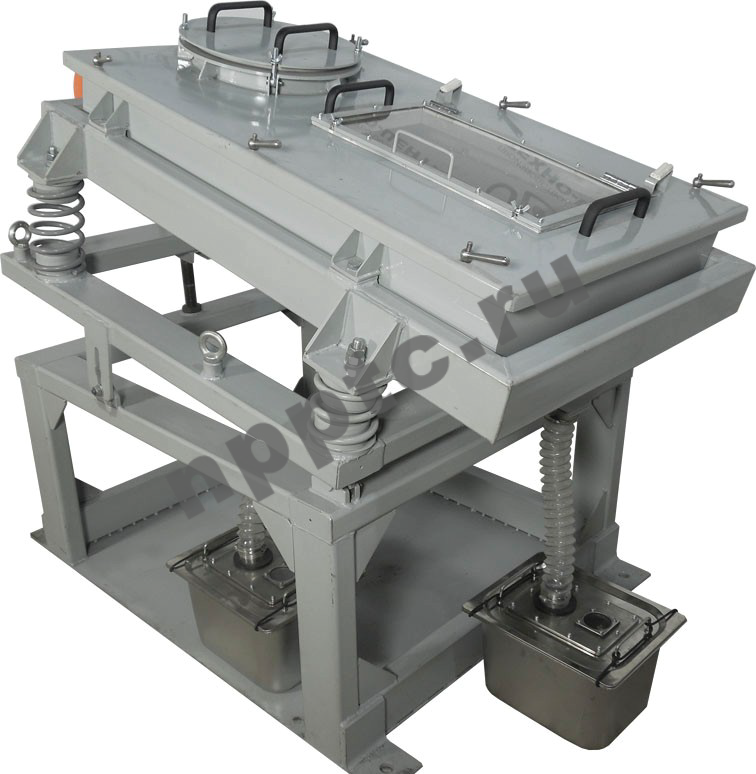

Прямоугольное ситовые классификаторы (вибросита) представляют собой корпус прямоугольного сечения, закрепленный на пружинных опорах на раме либо установленный на подвижные направляющие (может быть пополнен на цепных опорах).

Внутрь корпуса вставлены сита из металлической плетеной сетки или перфорированного листа. Корпус вибросита снабжен люком загрузки и патрубками для выгрузки продукта после рассева.

Обычно классификаторы с прямоугольной формой применяются для материалов с более крупными частицами, чем круглые. Конструктивно сита могут быть подвесные либо установленные на раме.

Вибросита используются для сортировки сыпучих материалов путем просеивания через сетку, а также отделения жидкой составляющей материала от твердой.
