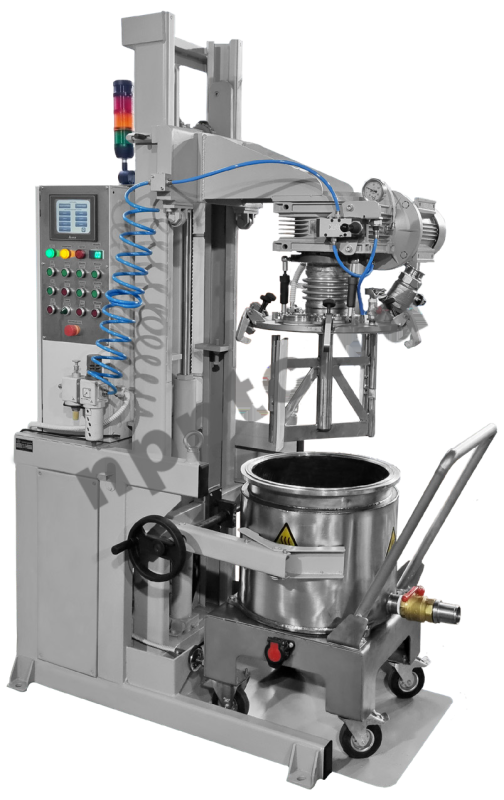

Смеситель СПМ-60 разработан для приготовления полимерного связующего (препрега)

Смеситель СПМ-60 разработан для приготовления полимерного связующего (препрега)

Смеситель СПМ-60-Н разработан для изготовления эпоксидного связующего.

Смеситель СПМ-60-Н разработан для изготовления эпоксидного связующего.

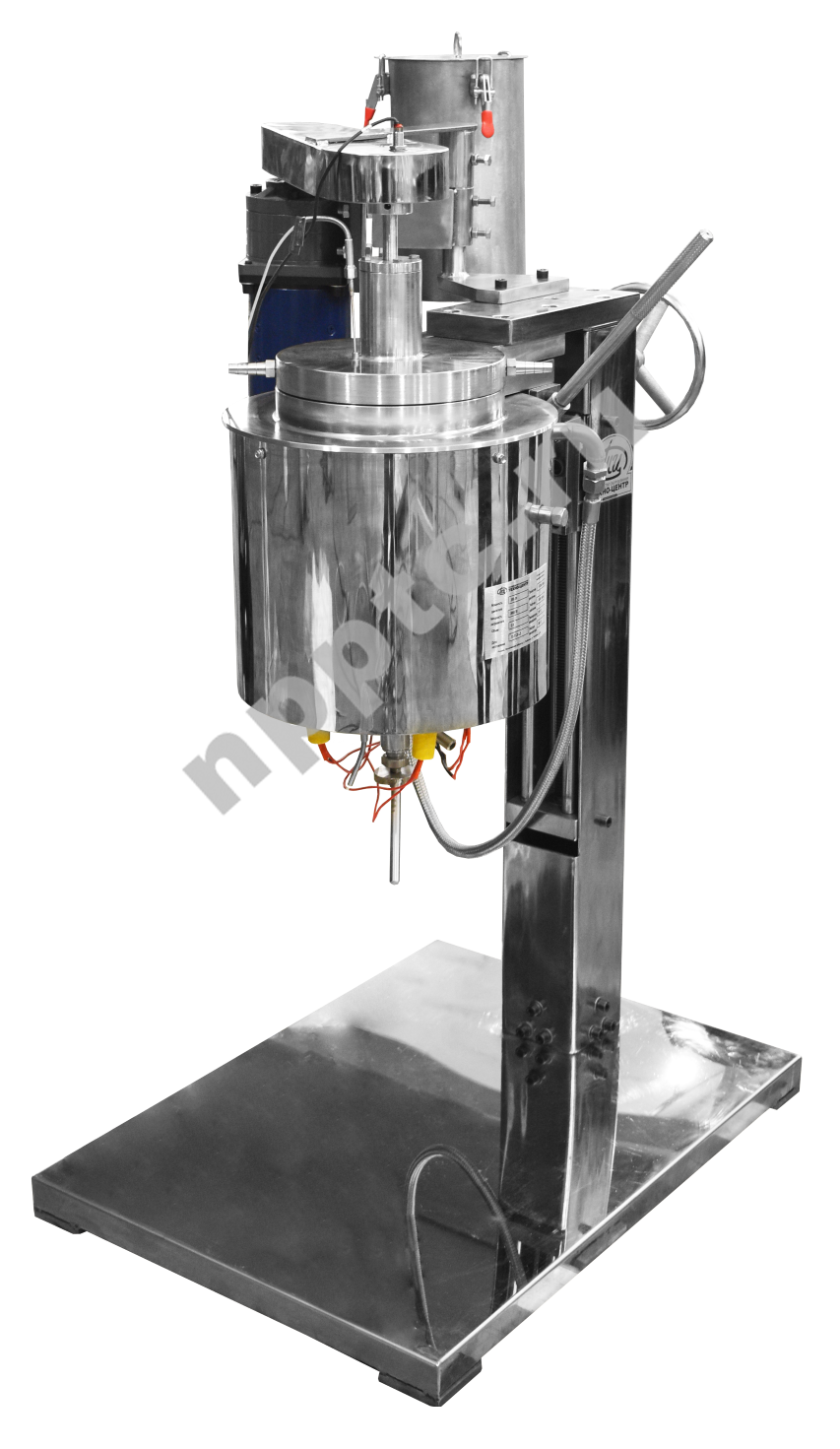

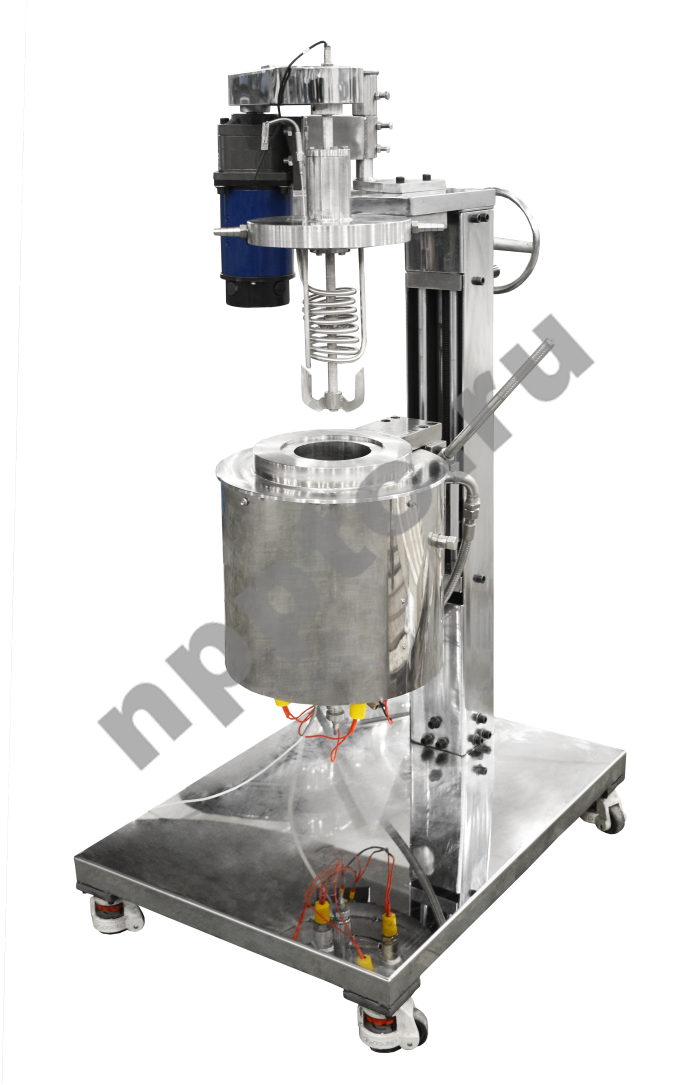

Смеситель с рамной мешалкой СПМ-10

Смеситель с рамной мешалкой СПМ-10

Смеситель с рамной мешалкой СПМ-3-Н

Смеситель с рамной мешалкой СПМ-3-Н

СПМ-3 облегченный вариант лабораторного смесителя с рамной мешалкой.

СПМ-3 облегченный вариант лабораторного смесителя с рамной мешалкой.

Лабораторный смеситель СПМ-3М с механическим подъемом и опусканием смесительной емкости

Лабораторный смеситель СПМ-3М с механическим подъемом и опусканием смесительной емкости

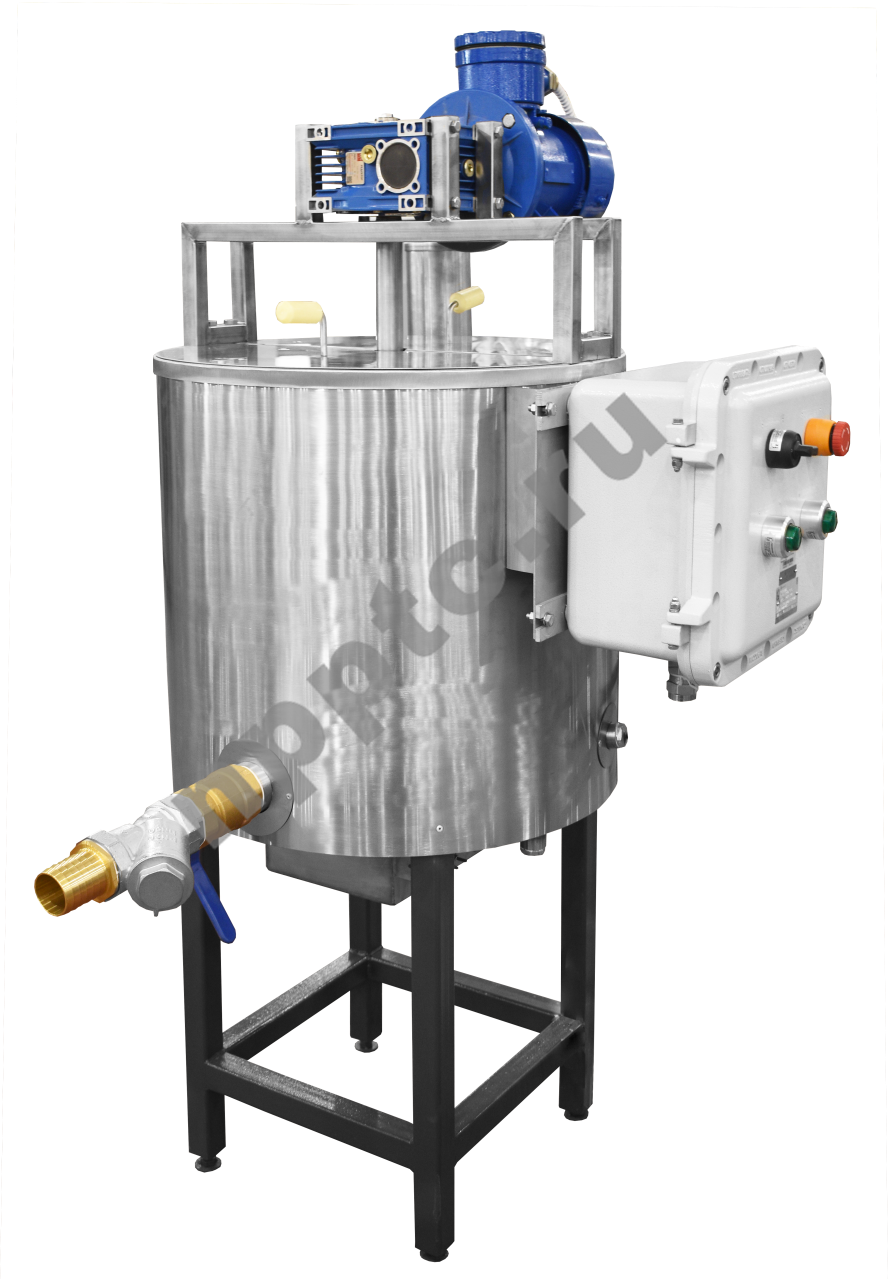

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой

Смесители с рамной мешалкой (СПМ) применяются для смешивания и растворения твердого материала в жидких и пастообразных средах, смешивания суспензий, взмучивания осадков, а также смешивания жидких материалов с разной консистенцией, в том числе вязких составов (до 60 Па·с)

Смесители такого типа применяются для случаев, когда диспергирование материала не требуется или диспергирование материала нежелательно.


Отрасли применения смесителей с рамной мешалкой

  • Лакокрасочная промышленность
  • Защитные покрытия
  • Типографские краски
  • Горнодобывающая / Строительная
  • Керамическая / Стекольная
  • Химическая / Металлургическая
  • Электроника
  • Биотехнологии / Агрохимикаты
  • Фармацевтическая
  • Косметическая

Система менеджмента качества сертифицирована (ISO 9001:2008)

Основные технические характеристики смесителей лабораторных с рамной мешалкой,
а также для малых и средних производств.

Модель

СПМ-1

СПМ-3

СПМ-5

СПМ-10

СПМ-30

СПМ-60

Общий объем емкости, л

1

3

5

10

30

60

Рабочий объем ёмкости, л *

0,3-0,7

0,9-2,1

1,5-3,5

3-7

9-21

18-42

Максимальная частота оборотов мешалки, об/мин

560

560

120

80

60

40

Установленная мощность, не более, кВт **

0,5

0,75

1,5

2,2

3

4

Габаритные размеры

(ДxШxВ), не менее, мм ***

600
х400
х850

600
х400
х850

760
х690
х1180

760
х710
x1260

1200
х850
х1650

1450
х950
х2150

Масса, не более, кг ***

60

80

180

250

600

900

Технические характеристики смесителей

Серии СПМ

Основное применение

Смешивание и приготовление маловязких и вязких паст, взмучивания осадков.

Тип смешивания *

Суспензии и текучие среды различной вязкости

Материал смесительной ёмкости и мешалок

Нержавеющая сталь

Загрузочный коэффициент *

0,3-0,7 от общего объема

Количество мешалок

1

Типы устанавливаемых мешалок

Рамная, якорная, лопастная многоуровневая,

шнековая, ленточная.

Конструктивные исполнения

Без подъема-опускания мешалок/емкости

С механизмом подъема-опускания ёмкости

С механизмом подъема-опускания мешалок

Выгрузка готового состава

через затвор в нижней части емкости / поворотом смесительной ёмкости.

Нагрев смесительной емоксти

Рубашка для подачи жидкого теплоносителя

/ электронагрев (опция)

Система вакуумирования рабочей камеры

остаточное давление до -0,9 атм (опция)

Регулировки частоты оборотов

Частотным преобразователем (опция)

Задание времени работы

Таймером (опция)

Подключение к сети электропитания

220В, 50Гц / 380В, 50Гц

* Данные параметры зависят от физико-механических свойств смешиваемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.
** Мощность смесителя зависит от максимальной частоты оборотов мешалки, вязкости смешиваемых составов, максимальной температуры нагрева смесительной емкости (дежи) и конструктивного исполнения смесителя (с подъемом / без подъема) – параметры подбираются индивидуально.
*** Габаритные размеры и масса смесителей определяются конструктивным исполнением и объем смесительной ёмкости.



Основные технические характеристики промышленных смесителей с рамной мешалкой:

Модель

СПМ-100

СПМ-150

СПМ-300

СПМ-500

СПМ-1000

СПМ-2000

Общий объем емкости, л

100

150

300

500

1000

2000

Рабочий объем ёмкости, л *

30-70

45-105

90-210

150-350

300-700

600-1400

Максимальная частота оборотов мешалки, об/мин

40

35

35

30

25

20

Установленная мощность, не более, кВт **

4

5

7,5

7,5

11

15

Габаритные размеры

(ДxШxВ), не менее, мм ***

1600
х950
х2550

1600
х1000
х2650

1800
х1200
х2800

2000
х1600
х3100

2600
х2100
х3800

3200
х2800
х4680

Масса, не более, кг ***

1000

1200

1600

2000

3100

4600

Технические характеристики смесителей

Серии СПМ

Основное применение

Смешивание и приготовление маловязких и вязких паст, взмучивания осадков.

Тип смешивания *

Суспензии и текучие среды различной вязкости

Материал смесительной ёмкости и мешалок

Нержавеющая сталь

Загрузочный коэффициент *

0,3-0,7 от общего объема

Количество мешалок

1

Типы устанавливаемых мешалок

Рамная, якорная, лопастная многоуровневая,

шнековая, ленточная.

Конструктивные исполнения

Без подъема-опускания мешалок/емкости

С механизмом подъема-опускания мешалок

Выгрузка готового состава

через затвор в нижней части емкости

Нагрев смесительной емоксти

Рубашка для подачи жидкого теплоносителя

/ электронагрев (опция)

Система вакуумирования рабочей камеры

остаточное давление до -0,9 атм (опция)

Регулировки частоты оборотов

Частотным преобразователем (опция)

Задание времени работы

Таймером (опция)

Подключение к сети электропитания

220В, 50Гц / 380В, 50Гц

* Данные параметры зависят от физико-механических свойств смешиваемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.
** Мощность смесителя зависит от максимальной частоты оборотов мешалки, вязкости смешиваемых составов, максимальной температуры нагрева смесительной емкости (дежи) и конструктивного исполнения смесителя (с подъемом / без подъема) – параметры подбираются индивидуально.
*** Габаритные размеры и масса смесителей определяются конструктивным исполнением и объем смесительной ёмкости.

Дополнительная комплектация и модернизация:

  • Изготовление мешалок различных форм по заданию Заказчика.
  • Изготовление дополнительных сменных мешалок различной формы для каждого смешиваемого состава (например: мешалка бабочка для вязких паст + дискофрезная мешалка для диспергирования порошков в жидких средах).
  • Оснащение высокоскоростной дисковой фрезой меньшего или большего размера, несколькими ярусами высокоскоростных фрез на валу.

  • Увеличение частоты оборотов дискофрезной мешалки по заданию Заказчика.
  • Нанесение защитных твердосплавных покрытий на зубцы высокоскоростной дисковой фрезы для уменьшения износа при диспергировании абразивных материалов.
  • Оснащение смесителя системой вакуумирования.
Смесь до вакуумирования
Смесь после вакуумирования
  • Исполнение с возможностью подключения к системе вакуумирования.
  • Оснащение системой для подачи в рабочую камеру инертного газа (азот, аргон).
  • Изготовление электрической части во взрывобезопасном исполнении.
  • Регулировка частоты оборотов электродвигателя.
  • Задание времени смешивания таймером.
  • Оснащение смесителя системой автоматического снижения скорости при повышении/снижении вязкости или температуры смешиваемых составов.
  • Комплектация смесителей агрегатом для нагрева и подачи жидкого теплоносителя в рубашку смесительной емкости.
  • Оснащение смесителей встроенной системой электронагрева смесительной емкости (ТЭНами).
  • Система охлаждения смесительной емкости с помощью чиллера.
  • Установка термопар для измерения температуры.
  • Оснащение смесителя встроенным пирометром для дистанционного измерения температуры смеси.
  • Дополнительные дежи различного объема и конфигурации по заданию Заказчика:
  • Изготовление смесительных емкостей из разных материалов.
  • Изготовление смесителей по техническому заданию Заказчика.

Дежа объемом 500 литров
Дежа объемом 150 литров
Дежа объемом 60 литров

  • Покрытие внутренней поверхности смесительной емкости, крышки и мешалок различными материалами.
  • Исполнение смесителя открытого типа для смешивания материалов в универсальных пластиковых бочках объемом от 48 до 227 или металлических бочках объемом от 100 до 200 литров.
  • Исполнение смесителя с универсальным креплением деж разного диаметра (тросом с натяжителем).
  • Изменение расстояния между высокоскоростной фрезой и дном дежи.
  • Оснащение системой замывки смесительных емкостей от трудно очищаемых продуктов.
  • Изготовление бисерной насадки на высокоскоростной вал смесителя.
  • Оснащение смесителя специализированным нагревателем для бочек или шкафом для нагрева.
  • Оснащение смесителя грузоподъемным механизмом с оснасткой для фиксации и поворота бочек.

Подъемник для бочек
Дозатор для паст

  • Оснащение смесителя дозатором для паст
  • Комплектация платформенными весами для измерения веса дежи при загрузке компонентов смеси.
  • Оснащение смесителя пресс-экструдером для обеспечения выгрузки материала высокой вязкости.
  • Оснащение смесителя подъемным устройством для выгрузки материала из дежи на необходимой высоте.
  • Комплектация воронкой для загрузки порошка в дежу.
  • Установка смотровых стекол с подсветкой.
  • Оснащение смесителя питателем для сухих порошков (вибропитатель / шнековый питатель).
  • Существует возможность проведения предварительных испытаний на лабораторном смесителе с материалом Заказчика на территории нашего завода.
  • Благодаря подобранным параметрам конфигурации мешалок и смесительной емкости, обеспечивается интенсивное смешивание, сдвиг и сжатие, а также разнонаправленное движение смеси по всему объему перемешиваемого состава, что обеспечивает высокое качество готового материала.
  • Кинематика работы смесителей обеспечивает полноценное смешивание всего объема состава (отсутствие застойных зон).
  • Конструкция перемешивающих органов обеспечивает эффективное смесеприготовление различных составов за минимальный временной промежуток.
  • При работе смесителей обеспечивается циркуляция составов внутри смесительной емкости, это повышает равномерность и однородность готового состава.
  • Высокая производительность и эффективность процесса диспергирования и перемешивания.
  • Рамная тихоходная мешалка позволяет лучше смешивать вязкие материалы и улучшить теплообмен от стенок дежи к смешиваемому составу.
  • Вращение тихоходной мешалки с ракелями исключает осаждение ингредиентов с большим удельным весом на стенках и дне дежи. Скребки (ракели) для стенок и дна особенно полезны при смешивании высокотиксотропных продуктов и продуктов с высоким удельным весом.
  • Конструкция смесителей обеспечивает удобный доступ к перемешивающим органам для выполнения замывки смесительной емкости смешивающего элемента:
    • Подъем и опускание рабочей емкости / мешалок, выполняется автоматическим или ручным лифтовым механизмом – обеспечивает быстрый и удобный доступ к рабочим органам.
    • В опущенном состоянии рабочая емкость большинства лабораторных смесителей имеет возможность поворота на 90 градусов по горизонтальной (относительно центра мешалки).
    • Встроенная рубашка для охлаждения смесительной емкости.
    • Механизация подъема-опускания емкости обеспечивает возможность эксплуатации женским персоналом - работа не требует значительных физических усилий.
    • В крышке смесителя встроены смотровые стекла для наблюдения и контроля процесса перемешивания.
    • Смесители оснащены необходимыми блокировками и безопасны для оператора, а удачность конструкции обеспечивает простоту в работе и обслуживании.
    • Смесительная емкость выполнена из нержавеющей стали 12Х18Н10Т – данная сталь не подвержена коррозии (также при дезинфицировании емкости с моющими добавками).
    • Уплотнения для герметизации смесителей устойчивы к агрессивным средам, имеют высокую маслостойкость и износостойкость.
    • Дежа с рубашкой для подачи теплоносителя позволяет выполнять обогрев или охлаждение смешиваемого состава.
    • Конструкция обеспечивает удобный доступ к перемешивающим органом для выполнения замывки.
    • Для продуктов с высокой вязкостью скребок для стенок и дна дежи может облегчить процесс смешивания и диспергирования, а также очистку смесительной емкости.
    • Ввод компонентов в процессе смешивания выполняется через загрузочный лючок в крышке дежи.
    • Быстросъемные дежи (смесители до 10 л) и выкатные дежи (смесители от 30 до 2000 л) позволяют выполнять транспортировку готовой смеси в зону технологического применения.
    • Устройства-захваты (смесители от 30 до 2000 л) позволяют быстро и точно позиционировать выкатную дежу большого объема относительно перемешивающих органов.
    • В конструкции смесителей применяются надежные серийные подшипники с высоким ресурсом работы.
    • Малогабаритность, компактность, малый вес, отсутствие необходимости пусконаладочных работ («подключил и работай»).
    • Технологичность конструкции и запас прочности обеспечивают многолетнюю эксплуатацию смесителей без выполнения ремонтных операций.
  • Система управления обеспечивает удобство в обслуживании и в работе (в том числе при отработке новых технологических режимов работы):
    • Система ПИД регулирования температуры позволяет автоматически поддерживать заданную температуру смешиваемого состава с высокой точностью, а также настраивать оптимальную мощность и интенсивность нагрева в зависимости смешиваемого материала (опция);
    • Возможность автоматического снижения частоты фрезерной мешалки при повышении температуры смеси;
    • Регулировка частоты оборотов позволяет оператору в широком диапазоне плавно изменять интенсивность смешивания (опция).
    • Время смешивания задается таймером.

В зависимости от конфигурации смесителя, загрузка компонентов может выполняться при снятой крышке и опущенной смесительной емкости или при помощи лючка в крышке смесителя.

В зависимости от применяемой технологии частота оборотов мешалки может регулироваться в широком диапазоне. При малых оборотах мешалки процесс смешивания протекает обычным образом, а при максимальных оборотах около кромок мешалки образуются вихревые потоки, способствующие повышению турбулентности в перемешиваемом составе, что позволяет выполнять интенсивное перемешивание.

С учетом перемешиваемых материалов и цели перемешивания подбирается форма мешалки и может быть добавлено множество дополнительных опций, таких как нагрев, охлаждение, давление, вакуумирование и других.

Мешалка может быть дополнена ракелем (скребком) для стенки и/или дна емкости. При вращении скребок очищает стенки и дно емкости от налипающих компонентов и не допускает образования у стенок и дна образования застойных зон.

Выгрузка готовой смеси выполняется через шаровый кран в дне смесительной емкости или поворотом емкости с помощью маховика. Модели с большим объемом рабочей емкости обычно снабжены механизмом автоматического подъема и опускания крышки с мешалками или самой смесительной емкости.
