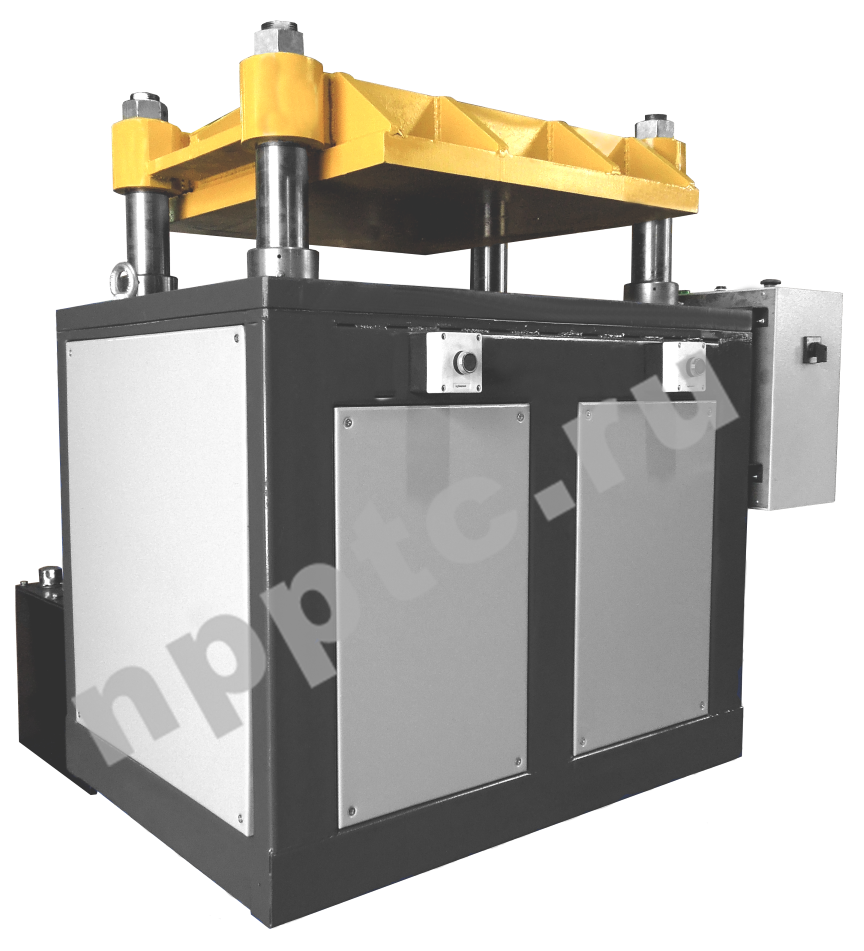

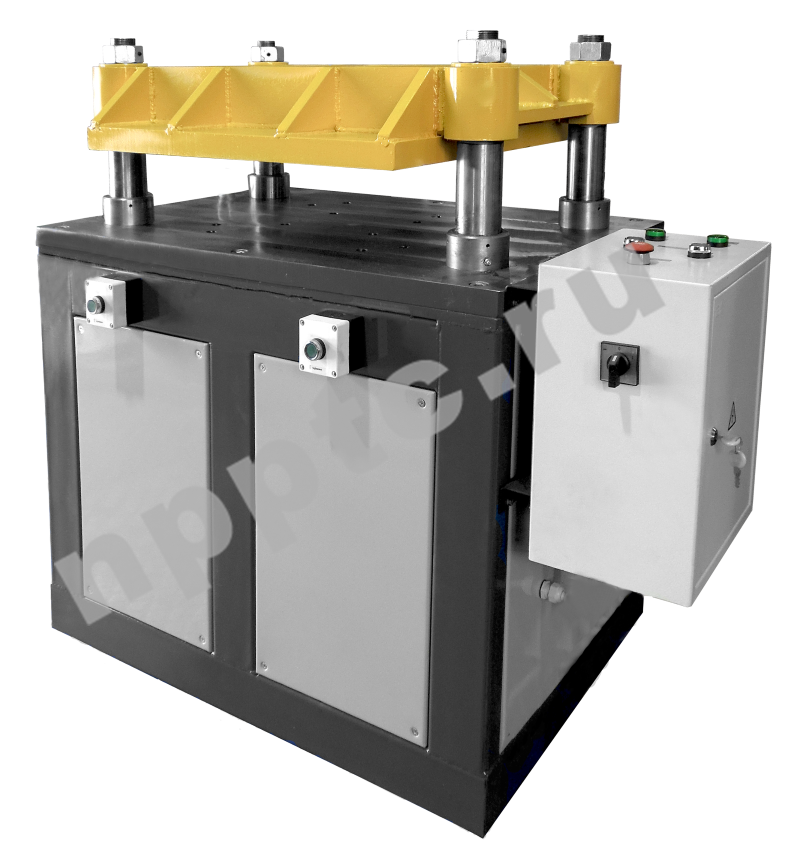

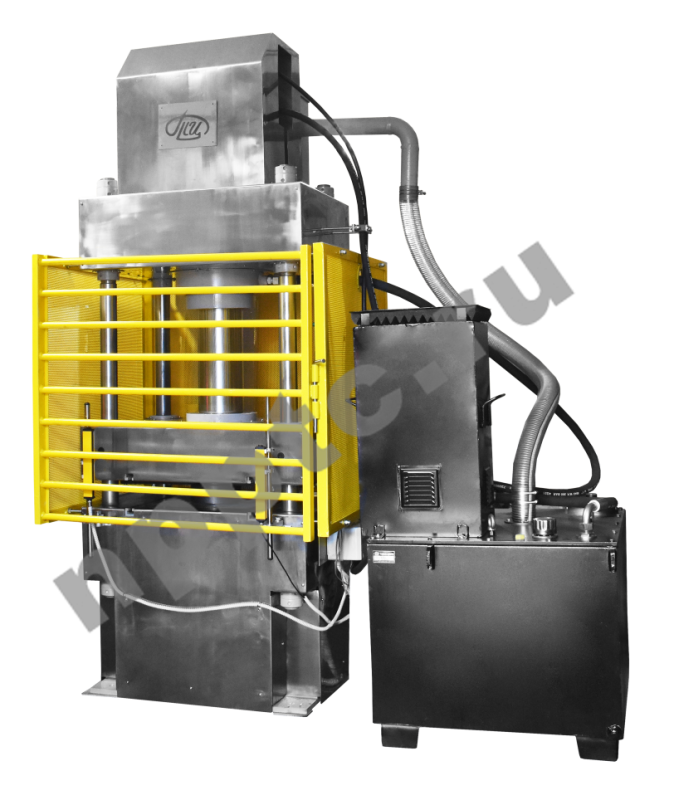

Прессы четырехколонные

Пресс четырехколонный ПЧ-30/650-1400
Пресс четырехколонный ПЧ-10/680х980
Пресс ПЧ-50/650х1745 с полированным выкатным столом
Пресс четырехколонный ПЧ-11/400х1210
Пресс четырехколонный ПЧ-60/450х770 со штампом
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Применяются для многопозиционной групповой обработки тонколистового металла методом холодной штамповки, а также для обработки неметаллических материалов (картон, поролон, латекс, ткани, пластик, кожа и т.п.).

Технические характеристики
 Модель ПЧ-10/
680-980
ПЧ-10/
680-980М
ПЧ-11/
400-1210
ПЧ-30/
650-1400
ПЧ-50/
650-1745
ПЧ-60/
450-770
Тип привода*
пневм гидравл пневм пневм гидравл  пневм
Габаритные размеры плит, мм*


   - А
680 680 400 650 650 450
   - В
980 980 1210 1400 1745 770
Расстояние между колонками, мм*

  - C
646 646 440 965 1410 426
  - D
296 296 120 205 236 114
Расстояние между верхней и нижней плитой, мм*
173 173 64 160 220 170
Усилие, тс*
10 10 11 30 50 60
Ход, мм
120 120 10 28 200 12...15
Время рабочего цикла, сек/цикл
~3
~13 ~4  ~4  ~17  ~3
Расход воздуха, л/цикл 30
-
12,4 21 - 20
Давление воздуха, атм
8 -
8 9 - 6
Установленная мощность, кВт
- 4
- - 15 -
Электропитание
- 380В - - 380В
-
Габаритные размеры пресса (LxBxH), мм
780х
850х
1380
780х
850х
1380
600х
500х
1100
1400х
835х
1420
1780х
750х
1420
770х
900х
1300
Масса, кг  500 550
300 800 1500 650

*Параметры могут выполняться по заданию Заказчика.

Конструктивные особенности

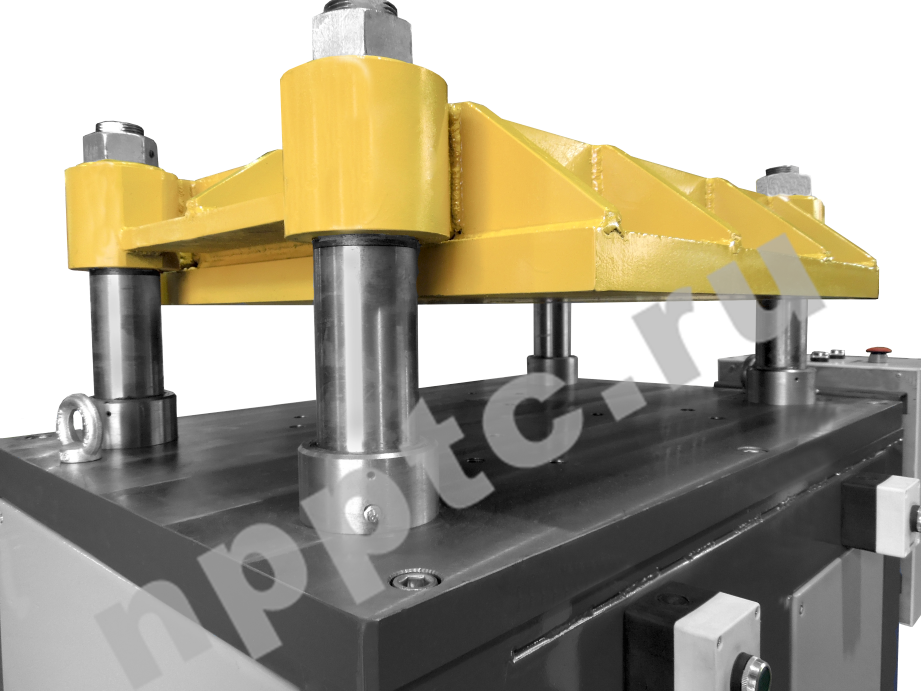

  • Прессы оснащены верхней и нижней плитами: в качестве инструмента применяются колоночные штампы (для обработки листового металла), пробойники и штанцевые ножи (для неметаллических материалов).
  • Подача материала может выполняться между колонками по ширине или по длине пресса.
  • Конструкция позволяет обработку с рулона (прессы могут встраиваться в автоматические линии).
