Мембранный насос

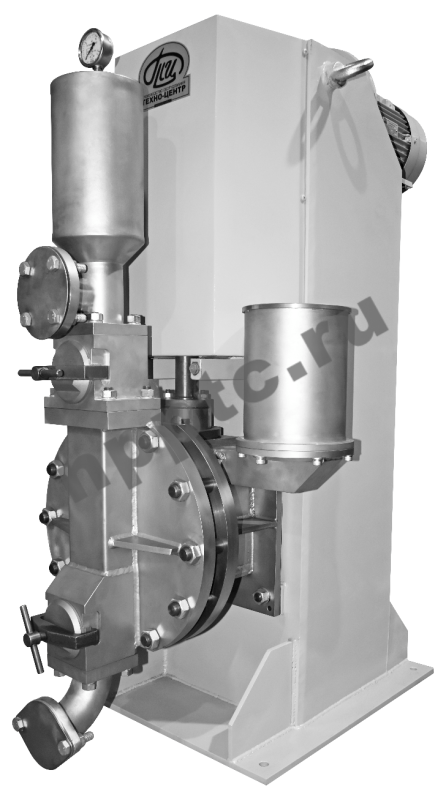

Мембранный насос МБН-6000
Датчик давления мембранного насоса МБН-6000
Мембранный насос МБН-6000
Мембранный насос МБН-600
Система менеджмента качества сертифицирована (ISO 9001:2008)

Назначение

Предназначен для работы с широким спектром жидкостей, в том числе агрессивных и высоковязких, с твердыми частицами во взвешенном состоянии.

Технические характеристики

МБН-6000

Материал проточный части насоса

Нержавеющая сталь

Число двойных ходов ползуна, ход/мин

103±5

Установленная мощность, кВт

7,5

Производительность насоса на открытый трубопровод, м3/ч

6

Максимальное давление, развиваемое насосом при закрытом трубопроводе, МПа

1,5

Подключение к сети электропитания

380В/50Гц

Габаритные размеры (ДхШхВ), не более, мм

1400х800х1750

Масса, не более, кг

1400

МБН-600

Материал проточной части насоса

Нержавеющая сталь

Число двойных ходов ползуна, ход/мин

70

Установленная мощность, кВт

0,75

Производительность насоса на открытый трубопровод, м3/ч

0,6

Максимальное давление, развиваемое насосом при закрытом трубопроводе, кг/см2

2,5

Подключение к сети электропитания

380В/50Гц

Габариты ДхШхВ, не более, мм

520х350х700

Масса, не более, кг

160

Конструктивные особенности
  • Мембранный насос нашего производства универсален – это надежное и долговечное решение для многочисленных применений, таких как перекачивание жидкостей, содержащих химические вещества, перекачивание шликеров и глазури при производстве керамики, подача клеев и лаков в полиграфической промышленности, перекачивание кислот и красителей в текстильной и кожевенной промышленности.
  • Конструкция клапана обеспечивает бесперебойную работу на протяжении всего срока службы изделия. Болтовая конструкция исключает утечки и упрощает сборку после технического обслуживания. Болтовая конструкция превосходит фиксаторы с зажимной лентой (хомутами), которые часто требуют ремонтных работ по устранению утечек.
  • Среда, перекачиваемая насосом, не касается движущихся частей, таких как клапан, рычажный механизм и т.д., в отличие от насосов других типов.
  • Мембранный насос подходит для использования на каждом этапе производственного цикла перекачки жидкости, будь то разгрузка сырья, транспортировка обработанного сырья или подача сырья к дальнейшей операции заводу.
  • Стерильность, отсутствие риска утечки перекачиваемой среды ввиду полной герметичности рабочей системы.
  • Возможность перекачивания токсичных и высоко-агрессивных сред с крупноразмерными частицами материала, а также жидкостей и суспензий с высокой температурой.
  • Простота регулировки производительности насоса.
  • Простая конструкция насоса позволяет легко очищать и заменять комплектующие по мере их износа.
  • Отсутствие вращающихся элементов конструкции повышает её долговечность и надежность.
  • Устойчивость к повышенной влажности и высоким давлениям.
  • Обеспечение высокой чистоты перекачиваемой среды.
Принцип работы

Принцип работы основан на движении мембраны, которая создает разряжение или давление внутри насоса.

Через входную камеру жидкость попадает в насос. Внутри насоса находится мембрана, которая смещается под действием двигателя.

Входные и выходные клапаны управляют потоком жидкости внутри насоса. При движении мембраны в сторону от камеры создается область пониженного давления и входной клапан закрывается. При движении мембраны в противоположную сторону объем камеры уменьшается, повышается давление и выходной клапан открывается, чтобы выпустить жидкость из насоса.

Мембрана в насосе движется вверх и вниз последовательно, создавая разряжение во время подъема и давление во время опускания, обеспечивая непрерывный поток жидкости.

Мембранный насос предназначен для перекачки различных жидкостей большого объема
и используется во многих отраслях промышленности:

Керамическая промышленность

Глиняные суспензии, известковая суспензия, глазури. Подача водных суспензий в фильтр-пресс, заполнение форм, очистка форм, дозирование, выгрузка шликера из шаровой мельницы.

Радиоэлектронная промышленность

Керамический и стекольный водный шликер, подача шликера в фильтр-пресс, выгрузка шликера из шаровой мельницы.

Целлюлозно-бумажная промышленность

Подача в фильтр-пресс, отбеливание, чернила, дозирование, перекачивание в резервуары.

Химическая промышленность

Хлорид железа, перенос полимеров, очистка железнодорожных цистерн, неочищенный латекс, производство мыла, текстильные фабрики, химические наполнители для консервных заводов, перекачка в резервуары для хранения.

Нефтехимическая промышленность

Шламы отработанного масла, отработанное масло, спирт, гидравлическую жидкость, бензин, дизельное топливо, моющие средства.

Горнодобывающая промышленность

Угольный шлам, применение горных насосов, шлам в отстойниках, фильтр-прессы, обезвоживание, откачка воды.

Металлургическая промышленность

Перекачка металлической суспензии, Сталелитейные заводы/Металлургические заводы.

Автомобильная промышленность

Автомобильные заводы, перекачка больших партий, применение смазочных материалов, охлаждающая жидкость для машин, перекачка топлива, дозирование, разгрузка цистерн/вагонов, фильтр-пресс.

Предназначен для работы с широким спектром жидкостей, в том числе агрессивных и высоковязких, с твердыми частицами во взвешенном состоянии.
