Лабораторные консольные шаровые мельницы предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
|
Отрасль применения |
|
|
|
|
|
|
|
Система менеджмента качества сертифицирована (ISO 9001:2008)
|
Модель |
МШФ-0,5 |
МШФ-1 |
МШФ-2 |
МШФ-4 |
МШФ-8 |
МШФ-12 |
|
Общий объем, л |
0,5 |
1 |
2 |
4 |
8 |
12 |
|
Рабочий объем, л |
0,125 |
0,25 |
0,5 |
1 |
2 |
3 |
|
Частота оборотов об/ мин |
90 |
80 |
60 |
60 |
60 |
60 |
|
Максимальная загрузка, кг ** |
1,5 |
3 |
6 |
12 |
24 |
36 |
|
Установленная мощность, кВт ** |
1,1 |
1,1 |
1,1 |
1,1 |
1,1 |
1,1 |
|
Габаритные размеры (ДxШxВ), мм |
800 |
800 |
800 |
800 |
800 |
800 |
|
Масса, не более, кг |
95 |
100 |
105 |
110 |
115 |
120 |
|
Технические характеристики шаровых мельниц |
Серии МШФ |
||||||
|
Основное применение |
Тонкий и сверхтонкий размол, истирание, смешивание |
||||||
|
Принцип воздействия на материал |
Удар, истирание |
||||||
|
Применяется для материалов |
Твердых, средней твердости, мягких, хрупких, волокнистых |
||||||
|
Тип размола |
Сухой / Мокрый |
||||||
|
Материал размольного барабана |
Фарфор / Нержавеющая сталь |
||||||
|
Исполнение внутренней поверхности барабана (опция) |
Оксид алюминия Al₂O₃, Полиуретан, Оксид циркония ZrO₂, Полипропилен, Резина, Карбид кремния SiC, Фарфор, Карбид вольфрама WC, Агат, Яшма. |
||||||
|
Рабочий объем (шары + материал) * |
30-35 % от общего объема (возможно до 50%) |
||||||
|
Максимальные размеры загружаемого материала, мм * |
До 80 мм |
||||||
|
Конечная дисперсность материала * |
До 1-10 мкм |
||||||
|
Оптимальный диаметр применяемых шаров * |
5-20 мм |
||||||
|
Защита от перегрузки по току |
предусмотрено |
||||||
|
Плавный пуск и плавное торможение |
предусмотрено |
||||||
|
Регулировки частоты оборотов |
Частотным преобразователем |
||||||
|
Задание времени работы |
Таймером |
||||||
|
Подключение к сети электропитания |
220В, 50Гц |
* Данные параметры зависят от физико-механических свойств размалываемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.
** Расчет максимальной загрузки шаров и материала произведен с учетом массы керамических мелющих шаров. Для загрузки стальных шаров (нерж. сталь, ШХ-15) или шаров из карбида вольфрама может потребоваться увеличение мощности электродвигателя (зависит от количества шаровой загрузки, типа мелющих тел, а также от удельного веса размалываемого материала).
|
Модель |
МШФА-2 |
МШФА-4 |
МШФА-8 |
МШФА-12 |
МШФА-15 |
МШФА-25 |
|
Общий объем, л |
2 |
4 |
10 |
15 |
20 |
30 |
|
Рабочий объем, л |
0,5 |
1,5 |
2,5 |
3,5 |
5 |
7 |
|
Частота оборотов об/ мин |
90 |
80 |
60 |
60 |
60 |
60 |
|
Максимальная загрузка, кг ** |
5 |
10 |
18 |
26 |
32 |
56 |
|
Установленная мощность, кВт ** |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
|
Габаритные размеры (ДxШxВ), мм |
1350 |
1350 |
1350 |
1350 |
1350 |
1350 |
|
Масса, не более, кг |
495 |
500 |
505 |
520 |
535 |
550 |
|
Технические характеристики шаровых мельниц |
Серии МШФА |
||||||
|
Основное применение |
Тонкий и сверхтонкий размол, истирание, смешивание |
||||||
|
Принцип воздействия на материал |
Удар, истирание |
||||||
|
Применяется для материалов |
Твердых, средней твердости, мягких, хрупких, волокнистых |
||||||
|
Тип размола |
Сухой / Мокрый |
||||||
|
Материал размольного барабана |
Фарфор / Нержавеющая сталь |
||||||
|
Исполнение внутренней поверхности барабана (опция) |
Оксид алюминия Al₂O₃, Полиуретан, Оксид циркония ZrO₂, Полипропилен, Резина, Карбид кремния SiC, Фарфор, Карбид вольфрама WC, Агат, Яшма. |
||||||
|
Рабочий объем (шары + материал) * |
30-35 % от общего объема (возможно до 50%) |
||||||
|
Максимальные размеры загружаемого материала, мм * |
До 80 мм |
||||||
|
Конечная дисперсность материала * |
До 1-10 мкм |
||||||
|
Оптимальный диаметр применяемых шаров * |
5-20 мм |
||||||
|
Защита от перегрузки по току |
предусмотрено |
||||||
|
Плавный пуск и плавное торможение |
предусмотрено |
||||||
|
Регулировки частоты оборотов |
Частотным преобразователем |
||||||
|
Задание времени работы |
Таймером |
||||||
|
Подключение к сети электропитания |
380В, 50Гц |
* Данные параметры зависят от физико-механических свойств размалываемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.
** Расчет максимальной загрузки шаров и материала произведен с учетом массы керамических мелющих шаров. Для загрузки стальных шаров (нерж. сталь, ШХ-15) или шаров из карбида вольфрама может потребоваться увеличение мощности электродвигателя (зависит от количества шаровой загрузки, типа мелющих тел, а также от удельного веса размалываемого материала).
Дополнительная комплектация и модернизация:
- Комплектование мельницы размольными барабанами из различных материалов, а также дополнительными фиксаторами размольных барабанов.
|
Материал |
Объем барабана, л |
|||||||||||
|
0,5 |
1 |
2 |
3 |
4 |
5 |
8 |
10 |
12 |
14 |
15 |
20 |
|
|
Яшма/ агат |
✔ | ✔ | ✔ | |||||||||
|
Карбид вольфрама WC |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
|
Диоксид циркония ZrO2 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||
|
Оксид алюминия Al2O3 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Нержавеющая сталь/ черная сталь |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Фарфор |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
|
Фторопласт/ нейлон |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
|
Полиуретан |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
- Комплектование мельницы размольными шарами и из различных материалов:
|
Материал |
Диаметр шаров |
||||||||
|
6 мм |
8 мм |
10 мм |
15 мм |
20 мм |
25 мм |
30 мм |
40 мм |
50 мм |
|
|
Агат |
|
|
✔ | ✔ | ✔ | ✔ |
|
|
|
|
Карбид вольфрама WC |
|
✔ | ✔ |
|
|
|
|
|
|
|
Оксид алюминия Al₂O₃ |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Оксид циркония ZrO₂ |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Нержавеющая сталь |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Сталь ШХ 15 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Фарфор |
|
|
✔ | ✔ | ✔ | ✔ | ✔ |
|
|
- Изменение габаритов станины.
- Изготовление электрической части во взрывобезопасном исполнении.
- Подача в рабочую камеру инертного газа (азот, аргон).

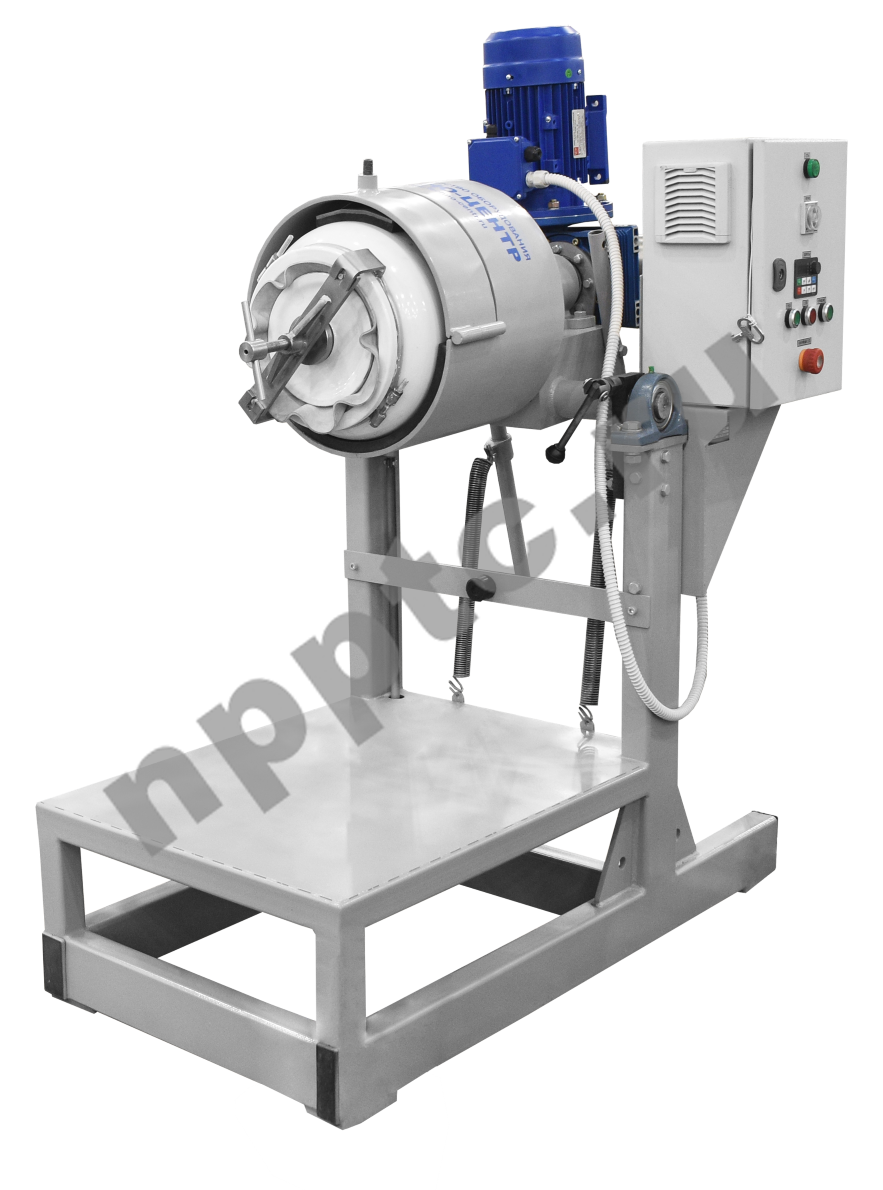

- Конструкция мельниц МШФА имеет повышенное удобство при загрузке/выгрузке материала из размольного барабана. Конструкция мельницы обеспечивает автоматизированный наклоном барабана.
- Несомненным преимуществом консольной мельницы с автоматизированным наклоном барабана является отсутствие необходимости вынимать барабан из мельницы (особенно при работе с барабанами объемом 8 л и 12 л, которые имеют значительный вес) и осуществлять его транспортировку от мельницы до стола и обратно: это исключает риск разбить барабан. Барабан вынимается только в случаем замены вследствие износа. Применение мельниц с автоматизированным наклоном является предельно удобным и полностью исключает человеческий фактор.

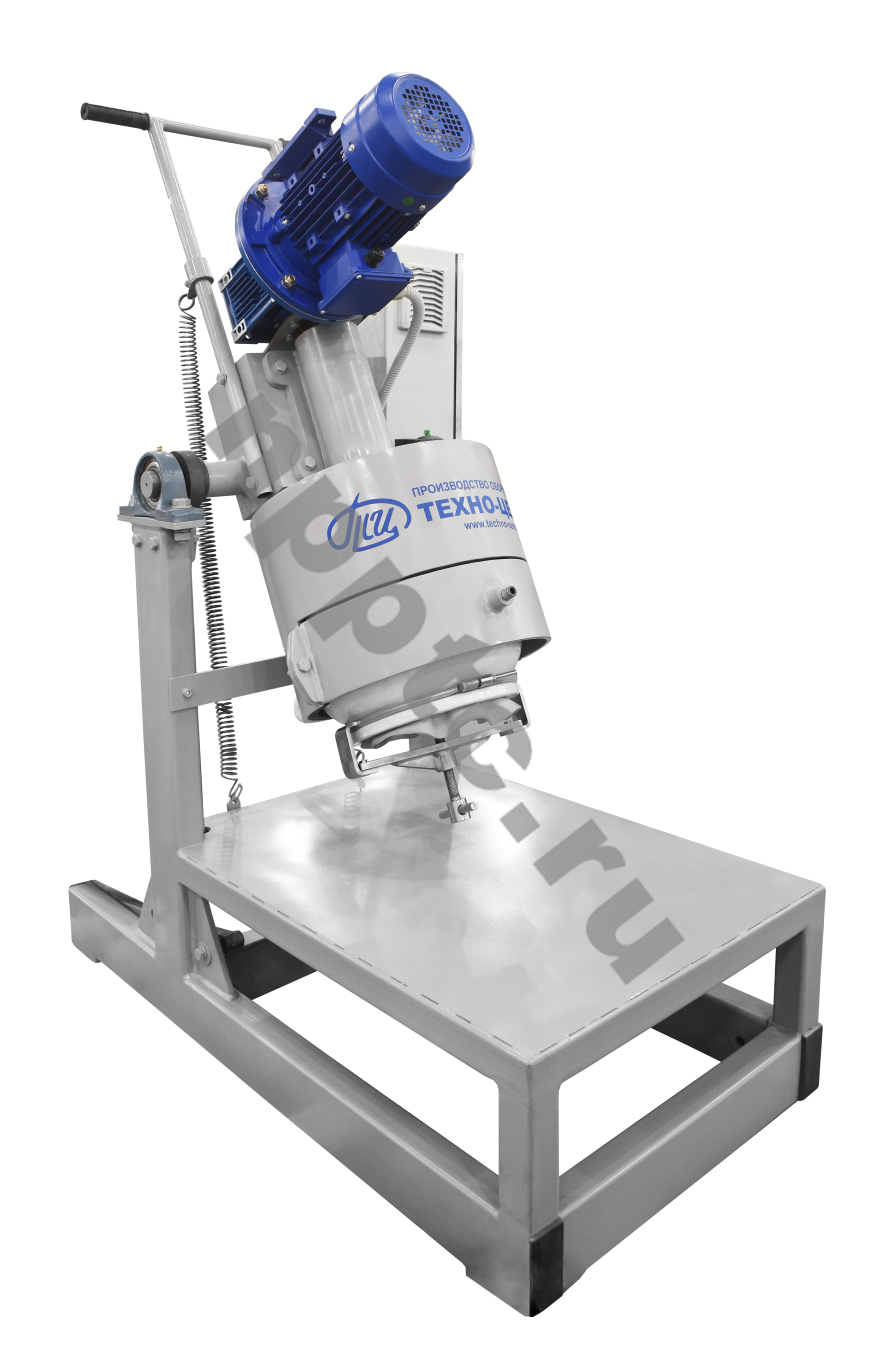

- Система управления позволяет изменять положение барабана (от +60° до -60° относительно горизонта) для автоматизации загрузки и выгрузки материала – выполняется оператором с пульта.

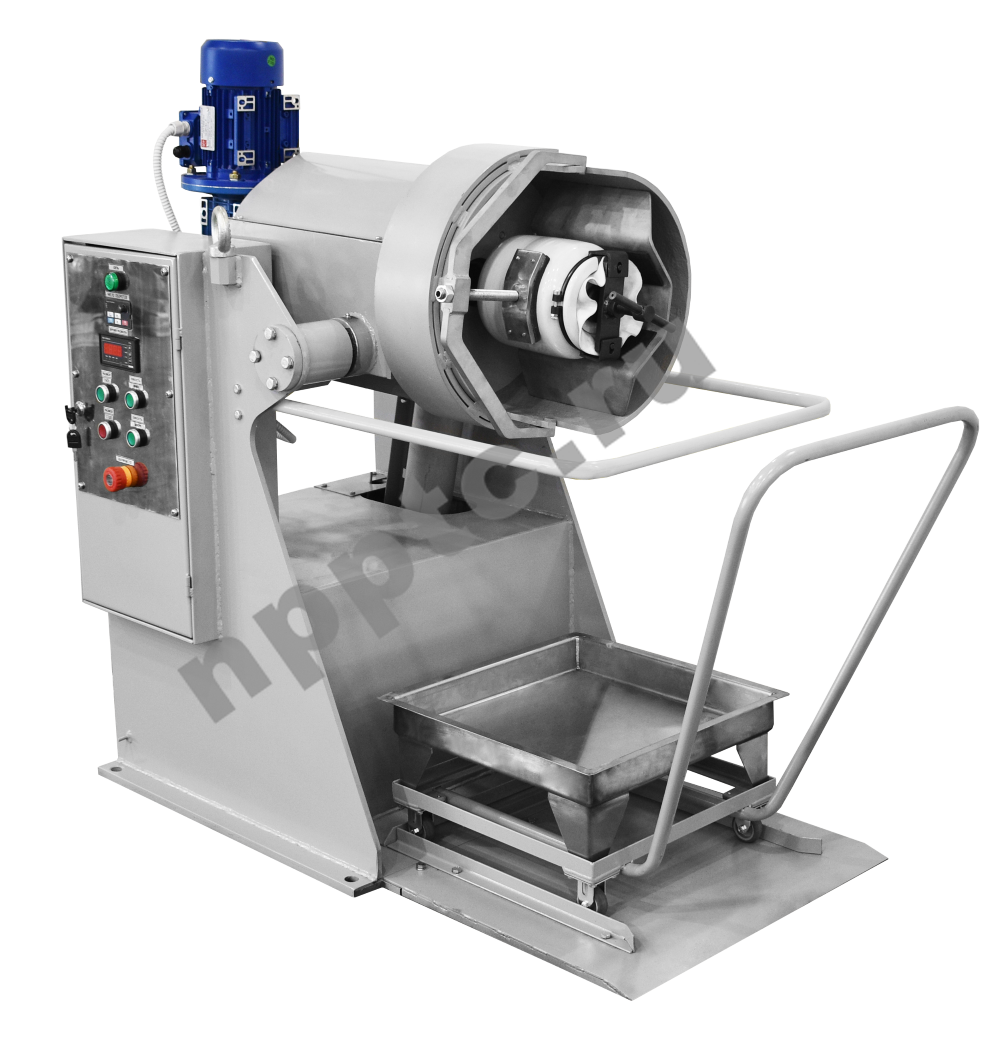

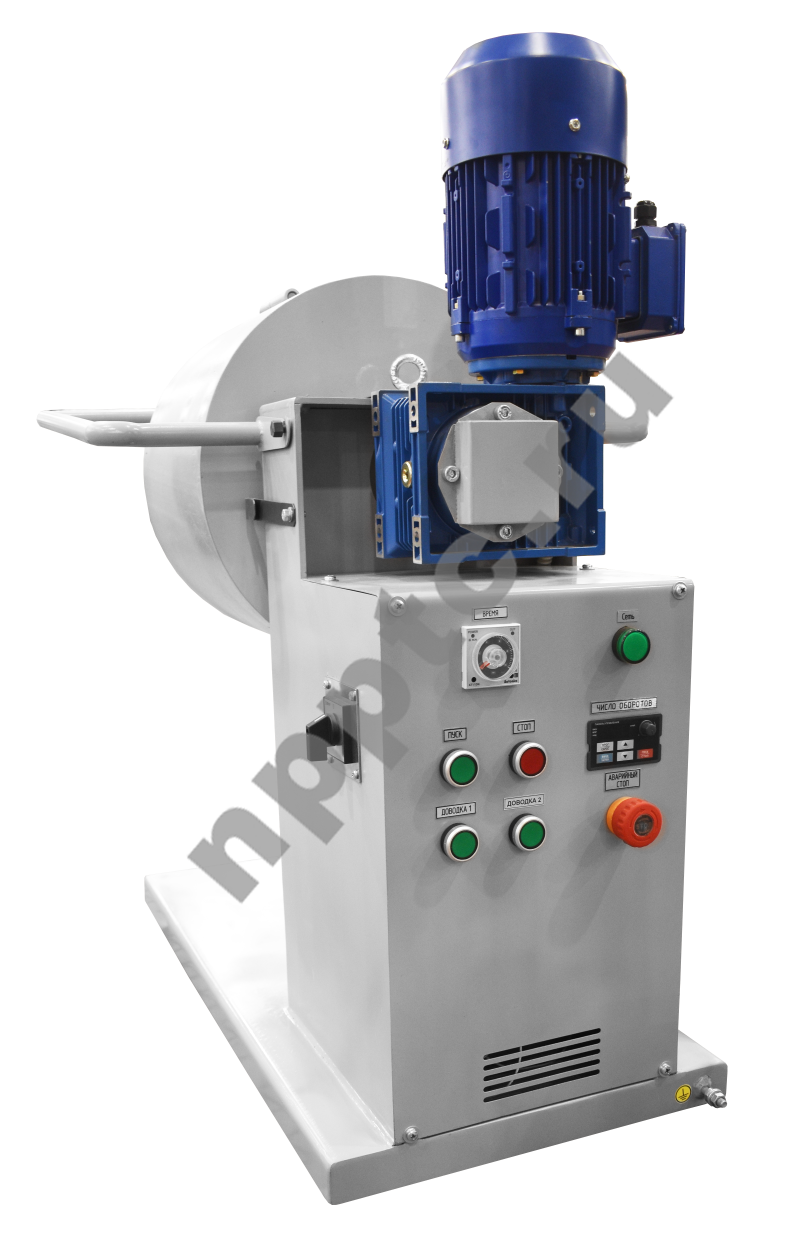

Шаровая мельница консольная представляет собой массивную станину (1), в верхней части которой на подшипниковой опоре (2) установлен вращающийся цилиндрический барабан (3), а также на отдельной площадке мотор-редуктор (4). Через люк (5) в барабан мельницы загружаются шары и материал для измельчения.
После окончания рабочего цикла, содержимое барабана ссыпается в двухуровневый поддон (5), верхний уровень которого представляет собой решетку для сепарации размольных тел и готового материала. Также имеется возможность выгрузки через решетчатую крышку, при использовании кожуха для беспылевой выгрузки или сливом готовой суспензии через перфорированный стакан с шаровым краном.
|
Примеры размалываемых материалов |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мельницы шаровые с приводом от валков могут использоваться в лабораториях, мелкосерийных, а также крупных промышленных производствах и позволяют выполнять: |
|
|
Сухой размол материалов различной твердости |
Сухой размол широкого спектра материалов (в том числе трудноразмалываемых) с широким выбором футеровки барабана и материала мелющих шаров, в том числе размол в среде инертных газов. |
|
Мокрый размол материалов различной твердости |
Мокрый размол порошков в различных средах (вода, спирт, ацетон и т.п.), ( и измельчение и перетир невязких паст, приготовление эмалей и глазурей. |
|
Смешивание порошков, суспензий и паст |
Сухое смешивание порошков (в том числе различных по размеру), как с шарами, так и в пустом барабане, смешивание суспензий, приготовление паст и поддержание готовых паст в “живом” текучем состоянии. |
Конструкцией мельниц серии МШФ обеспечивается возможность установки фарфоровых барабанов ГОСТ9147-80 (2, 4, 8, 12 л). Мельницы МШФ используются для тонкого размола и широко применяются в производстве изделий из тонкой керамики, приготовления глазурей, сурика, эмалей, пигментов, фармацевтических препаратов: в результате размола получается порошок, свободный от металлических примесей (намола).
|
Рекомендуются к применению в лабораториях и производствах, позволяют выполнять: |
|
Тонкий и сверхтонкий (<1 мкм) размол: |
|
Сухой или мокрый размол широкого спектра материалов |
|
Смешивание: |
|
Могут применяться как смеситель |
Описание принципа работы мельницы:

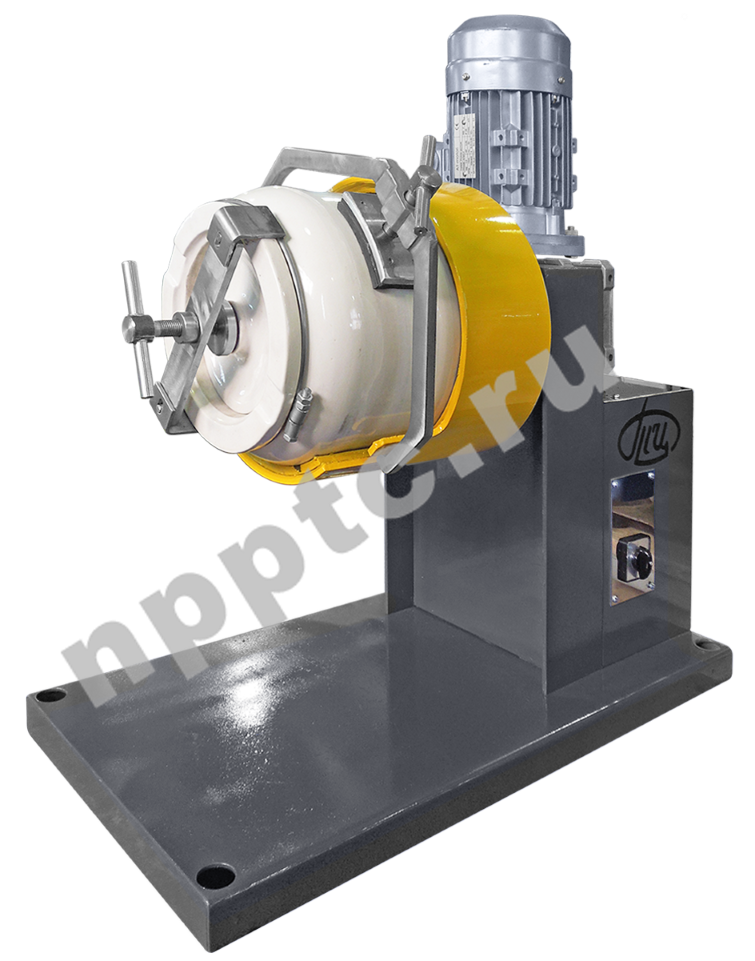

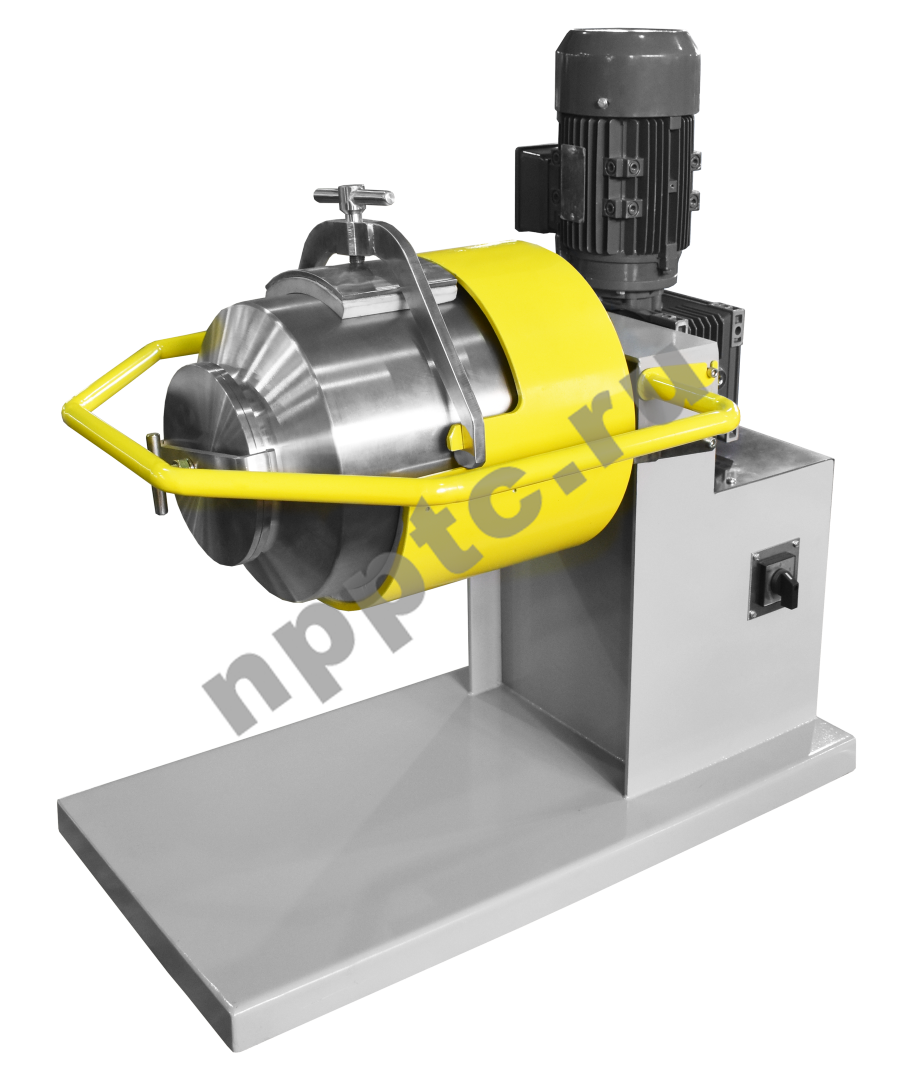

Лабораторная консольная мельница с съемным барабаном представляет собой станину, на которой размещен мотор-редуктор, подшипниковые опоры и стальной ложемент для установки съемного барабана. Габарит ложемента изготавливается исходя из требуемого Заказчику объема съемного барабана. В качестве барабана могут применяться покупные барабаны (и размольные стаканы) из самых разнообразных материалов: фарфор, яшма, агат, оксид алюминия, оксид циркония, карбид вольфрама, карбид кремния, полиуретан и прочие. Мельница предназначена для размола малых партий материала свободного от стального намола, ведь можно применить барабан и мелющие тела из такого материала, намол от которых будет полностью инертен.
Несомненным преимуществом консольной мельницы с съемным барабаном является отсутствие необходимости вынимать барабан из мельницы и осуществлять его транспортировку от мельницы до стола и обратно: это исключает риск разбить барабан – особенно это актуально для барабанов объемом от 8 л. Для фиксации крышки при вращении барабана в стальном ложементе предусмотрены открытые пазы, через которые барабан фиксируется крепежной скобой с винтовым фиксатором.

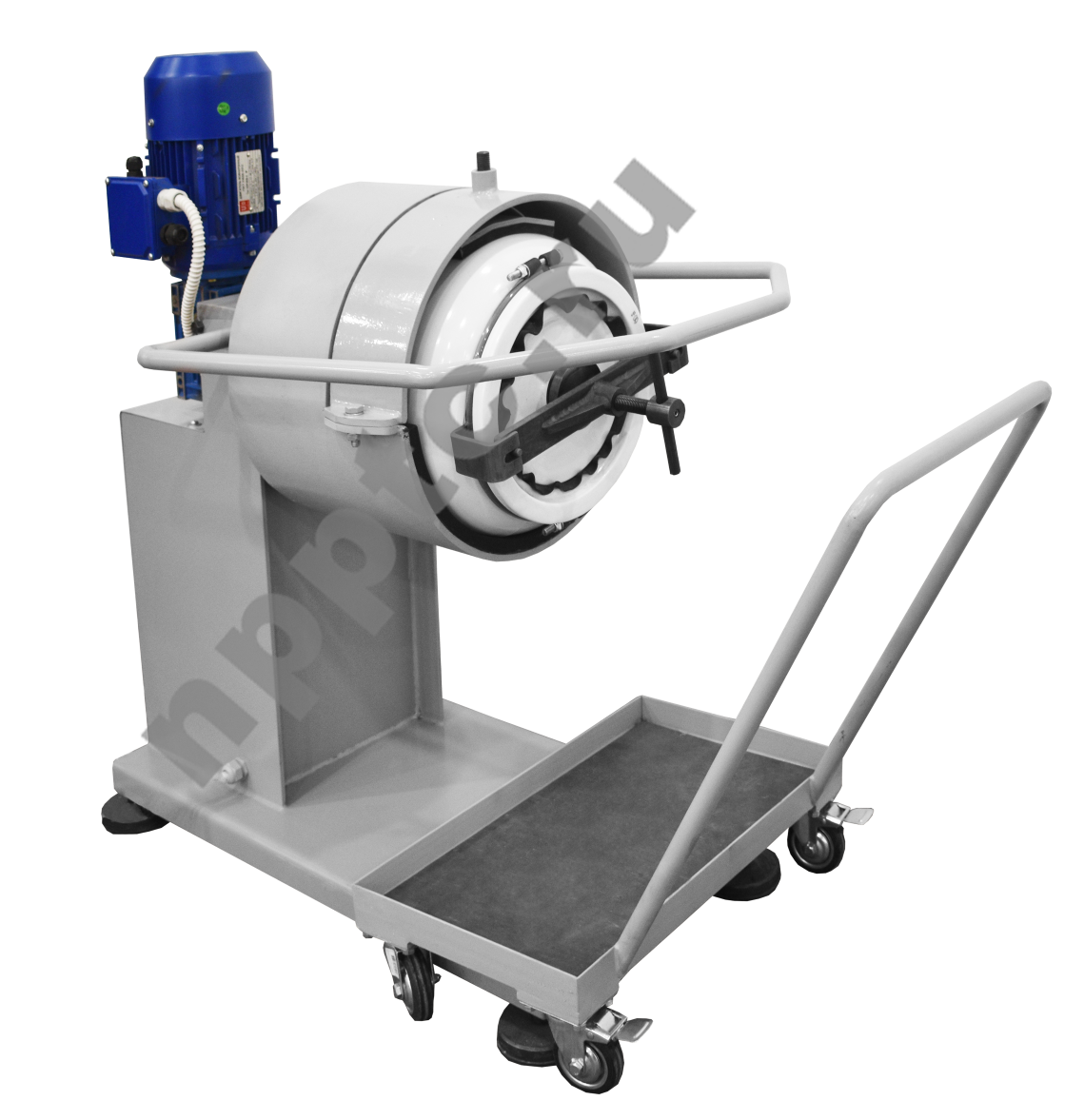

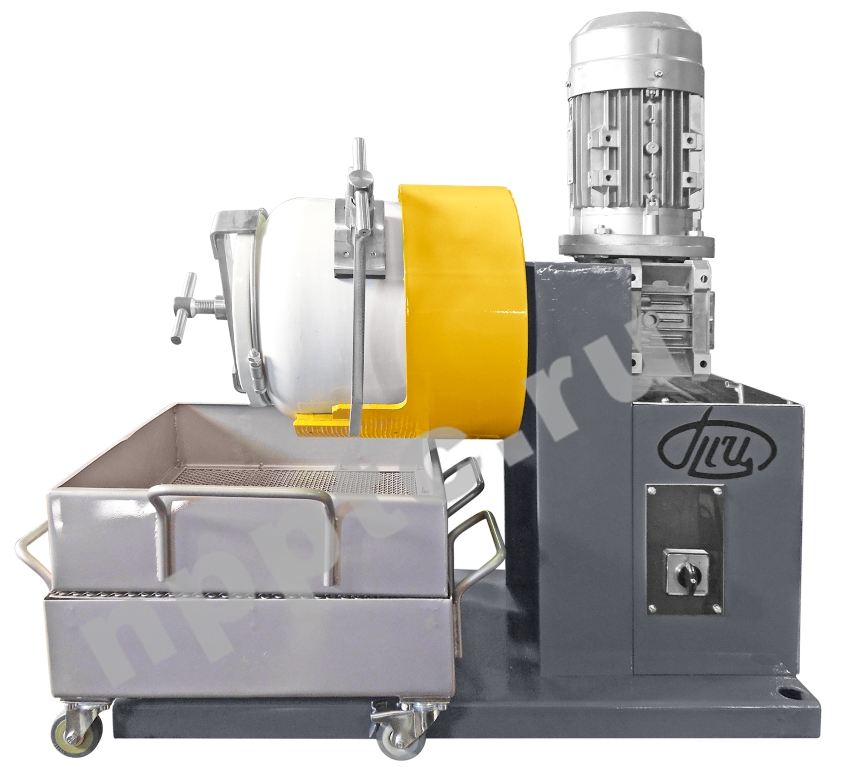

Для операции загрузки/выгрузки под барабан устанавливается выкаткой двухуровневый поддон (верхним уровнем является емкость с дном в виде сетки – размер ячейки сетки меньше, чем размер применяемых размольных шаров; нижним уровнем является емкость для сбора размолотого материала).
Конструкцией мельниц серии МШФА обеспечивается возможность установки фарфоровых барабанов ГОСТ9147-80 (2, 4, 8, 12 л). Мельницы МШФА используются для тонкого размола и широко применяются в производстве изделий из тонкой керамики, приготовления глазурей, сурика, эмалей, пигментов, фармацевтических препаратов: в результате размола получается порошок, свободный от металлических примесей (намола) с возможностью автоматического подъема-опускания размольного барабана.
|
Рекомендуются к применению в лабораториях и производствах, позволяют выполнять: |
|
Тонкий и сверхтонкий (<1 мкм) размол: |
|
Сухой или мокрый размол широкого спектра материалов |
|
Смешивание: |
|
Могут применяться как смеситель |
Лабораторные консольные шаровые мельницы предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
