    Участок по производству трансформаторных пластин

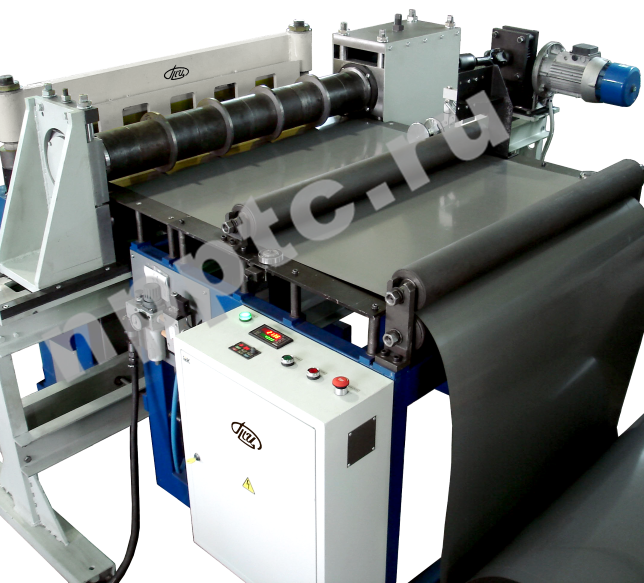

    Линия для продольно-поперечной резки электротехнической стали. Прессы для вырубки отверстий в пластинах электротехнической стали.

    Система менеджмента качества сертифицирована (ISO 9001:2008)

    Заказать оборудование Схема сотрудничества


    схема линия резки электротехнической стали

    Участок по производству трансформаторных пластин

    Технические характеристики

    Тип привода поперечной резки пневматический
    Количество пар ножей   по заданию Заказчика
    Габаритные размеры получаемых пластин, мм   по заданию Заказчика
    Максимальная ширина листа, мм  1000
    Толщина электротехнической стали, мм   0,35
    Установленная мощность, кВт  2,2
    Электропитание
    		 380В
    Давление воздуха, атм  6
    Расход воздуха, л/цикл   20
    Габариты (LxBxH), мм  2400х2130х1385
    Масса, кг  1800

    Прессы предназначены для вырубки отверстий/пазов в зависимости от конфигурации трансформаторных пластин.

    Участок по производству трансформаторных пластин

    Система позиционирования пластин позволяет выполнять вырубку отверстий/пазов с заданным шагом.

    Оснастка к прессам изготавливается по заданию Заказчика.

    Технические характеристики

    Тип привода* пневматический
    Усилие, тс 20...4
    Ход ползуна, мм   6...50
    Давление воздуха, атм  6
    Расход воздуха, л/цикл  6,2
    Габариты (LxBxH), мм  630х650х1570
    Масса, кг 350

    * Изготовление прессов с гидравлическим приводом - по заданию Заказчика.
