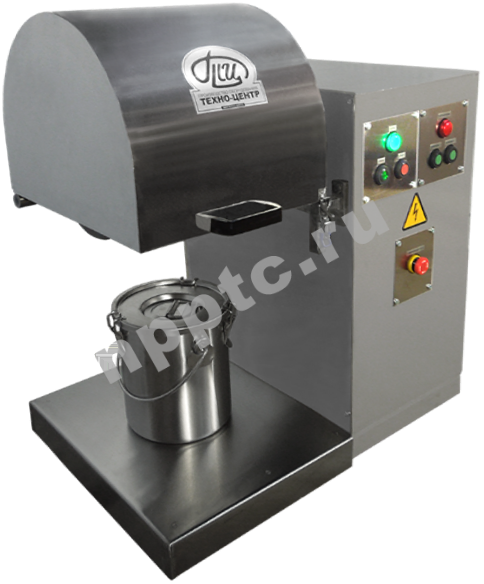

Лабораторная шаровая мельница МШБ-20 с защитным кожухом

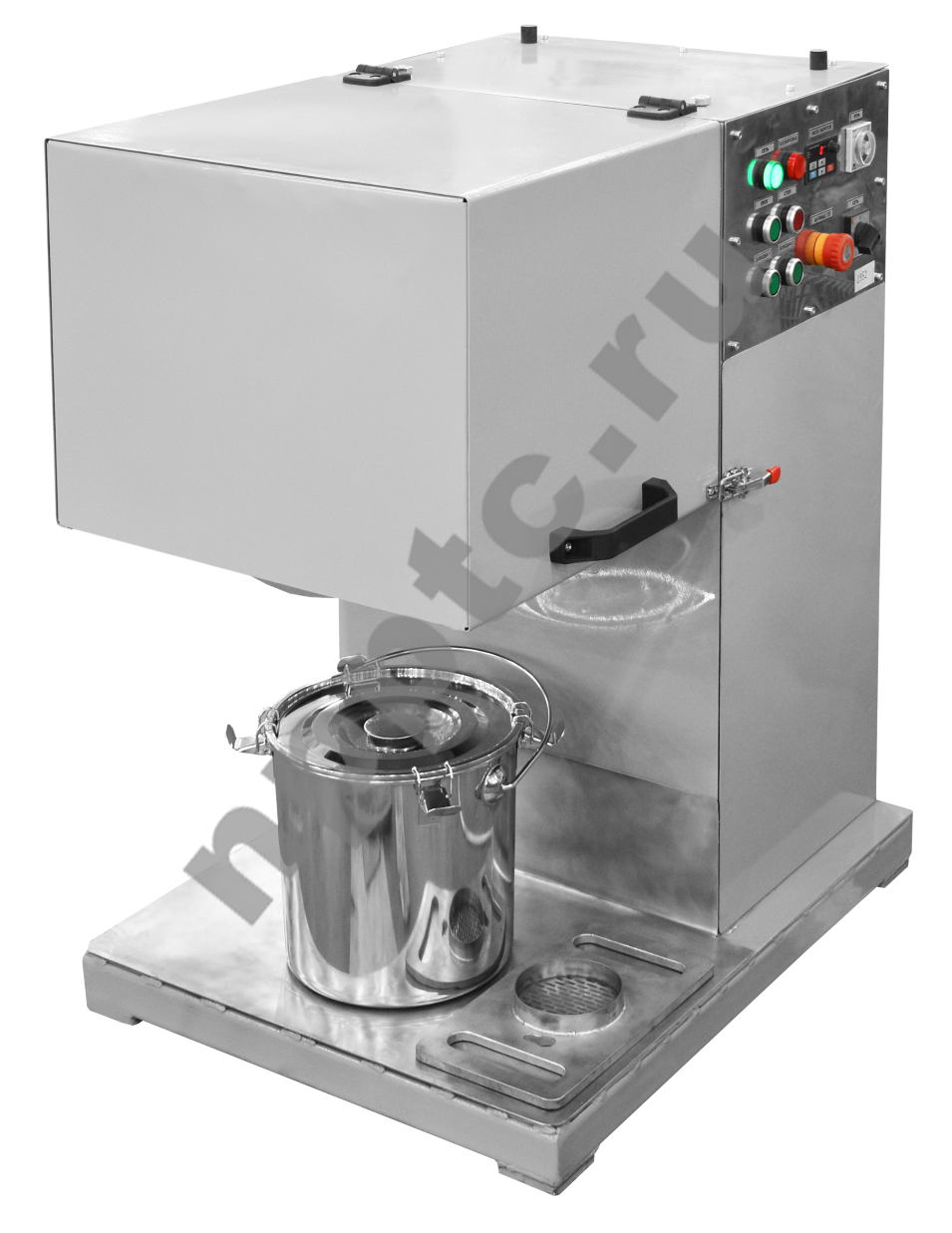

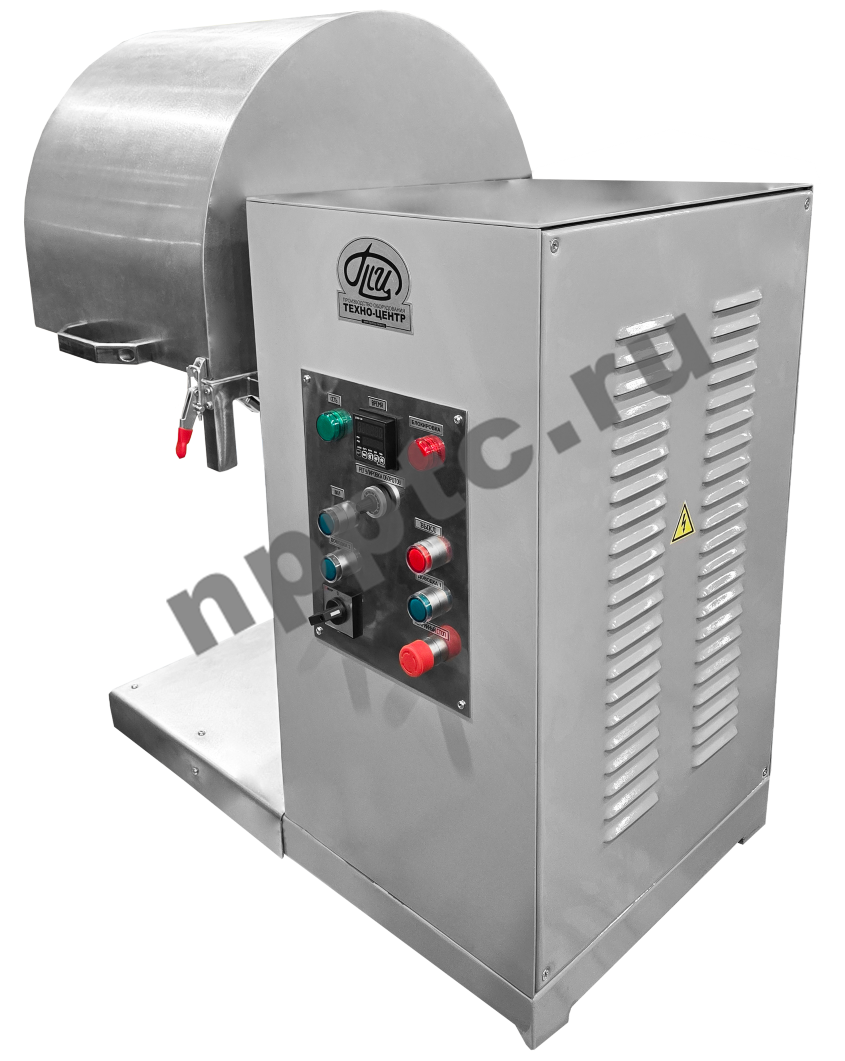

Лабораторные консольные шаровые мельницы (для мокрого размола)

Лабораторные консольные шаровые мельницы предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.

Отрасль применения

Горнодобывающая / Минералогическая

Химическая / Металлургическая

Керамическая / Стеклянная промышленность

Электронная

Полимерные материалы / Лакокрасочная

Фармацевтическая / Косметическая

Пищевая

Система менеджмента качества сертифицирована (ISO 9001:2008)

Заказать оборудование Схема сотрудничества

Для мокрого размола	МШБ-2М	МШБ-5М	МШБ-10М	МШБ-15М	МШБ-20М	МШБ-30М
Общий объем, л	2	5	10	15	20	30
Рабочий объем, л	0,5	1,5	2,5	3,5	5	7
Частота оборотов об/ мин	90	80	60	60	60	60
Максимальная загрузка, кг **	5	10	20	30	40	60
Установленная мощность, кВт **	1,1	1,1	1,1	1,1	1,1	1,1
Габаритные размеры (ДxШxВ), мм	800 х500 х840	800 х500 х840	800 х500 х840	800 х500 х840	800 х500 х840	800 х500 х840
Масса, не более, кг	95	100	105	110	115	120

Технические характеристики шаровых мельниц				Серии МШБ / МШБ-М
Основное применение				Тонкий и сверхтонкий размол, истирание, смешивание
Принцип воздействия на материал				Удар, истирание
Применяется для материалов				Твердых, средней твердости, мягких, хрупких, волокнистых
Тип размола				Сухой / Мокрый
Материал размольного барабана				Нержавеющая сталь / Углеродистая сталь
Футеровка внутренней поверхности барабана (опция)				Оксид алюминия Al₂O₃, Полиуретан, Резина, Полипропилен,
Рабочий объем (шары + материал) *				30-35 % от общего объема (возможно до 50%)
Максимальные размеры загружаемого материала, мм *				До 80 мм
Конечная дисперсность материала *				До 1-10 мкм
Оптимальный диаметр применяемых шаров *				5-20 мм
Защита от перегрузки по току				предусмотрено
Плавный пуск и плавное торможение				предусмотрено
Регулировки частоты оборотов				Частотным преобразователем
Задание времени работы				Таймером
Подключение к сети электропитания				220В, 50Гц

* Данные параметры зависят от физико-механических свойств размалываемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.
** Расчет максимальной загрузки шаров и материала произведен с учетом массы керамических мелющих шаров. Для загрузки стальных шаров (нерж. сталь, ШХ-15) или шаров из карбида вольфрама может потребоваться увеличение мощности электродвигателя (зависит от количества шаровой загрузки, типа мелющих тел, а также от удельного веса размалываемого материала).

Дополнительная комплектация и модернизация:

Комплектование мельницы размольными барабанами из различных материалов, а также дополнительными фиксаторами размольных барабанов.

Материал

Объем барабана, л

0,5

Яшма/ агат

✔

Карбид вольфрама WC

✔

Диоксид циркония ZrO2

✔

Оксид алюминия Al2O3

✔

Нержавеющая сталь/ черная сталь

✔

Фарфор

✔

Фторопласт/ нейлон

✔

Полиуретан

✔

Комплектование мельницы размольными шарами и из различных материалов:

Материал	Диаметр шаров
Материал	6 мм	8 мм	10 мм	15 мм	20 мм	25 мм	30 мм	40 мм	50 мм
Агат			✔	✔	✔	✔
Карбид вольфрама WC		✔	✔
Оксид алюминия Al₂O₃	✔	✔	✔	✔	✔	✔	✔	✔	✔
Оксид циркония ZrO₂	✔	✔	✔	✔	✔	✔	✔	✔	✔
Нержавеющая сталь	✔	✔	✔	✔	✔	✔	✔	✔	✔
Сталь ШХ 15	✔	✔	✔	✔	✔	✔	✔	✔	✔
Фарфор			✔	✔	✔	✔	✔

Изменение габаритов станины.
Изготовление электрической части во взрывобезопасном исполнении.
Подача в рабочую камеру инертного газа (азот, аргон).

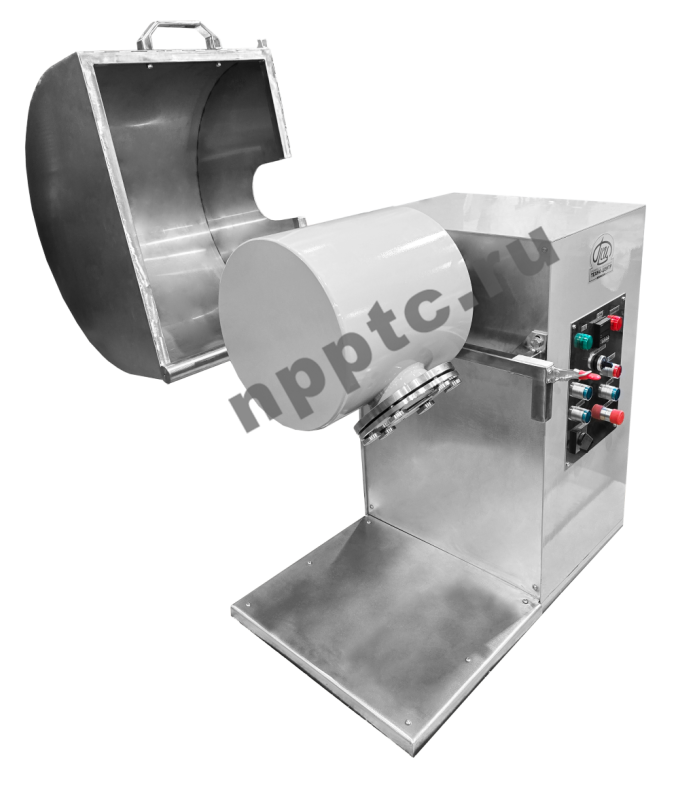

Шаровая мельница консольная представляет собой массивную станину (1), в верхней части которой на подшипниковой опоре (2) установлен вращающийся цилиндрический барабан (3), а также на отдельной площадке мотор-редуктор (4). Через люк (5) в барабан мельницы загружаются шары и материал для измельчения.

После окончания рабочего цикла, содержимое барабана ссыпается в двухуровневый поддон (5), верхний уровень которого представляет собой решетку для сепарации размольных тел и готового материала. Также имеется возможность выгрузки через решетчатую крышку, при использовании кожуха для беспылевой выгрузки или сливом готовой суспензии через перфорированный стакан с шаровым краном.

Примеры размалываемых материалов
Оксиды железа	Покрытия для бумаги	Ферросплавы	Карбид вольфрама
Графит	Чернила/пигменты	Известь, глина	Карбид бора
Кремний	Стеклянные ферриты	Оксид алюминия	Карбид кремния
Кварцевый песок	Цементный клинкер	Пьезокерамика	Кобальт
Тонер	Железная руда	Оксид циркония	Медь
Пластик	Катализаторы	Алюминий	Никель
Силикат-глыба	Ферриты	Оксид бериллия	Глазури
Стекло	Какао-бобы	Фарм. субстанции	Сурик
Эмали	Осадки сточных вод	Грунты	и многое другое

Мельницы шаровые с приводом от валков могут использоваться в лабораториях, мелкосерийных, а также крупных промышленных производствах и позволяют выполнять:
Сухой размол материалов различной твердости	Сухой размол широкого спектра материалов (в том числе трудноразмалываемых) с широким выбором футеровки барабана и материала мелющих шаров, в том числе размол в среде инертных газов.
Мокрый размол материалов различной твердости	Мокрый размол порошков в различных средах (вода, спирт, ацетон и т.п.), ( и измельчение и перетир невязких паст, приготовление эмалей и глазурей.
Смешивание порошков, суспензий и паст	Сухое смешивание порошков (в том числе различных по размеру), как с шарами, так и в пустом барабане, смешивание суспензий, приготовление паст и поддержание готовых паст в “живом” текучем состоянии.

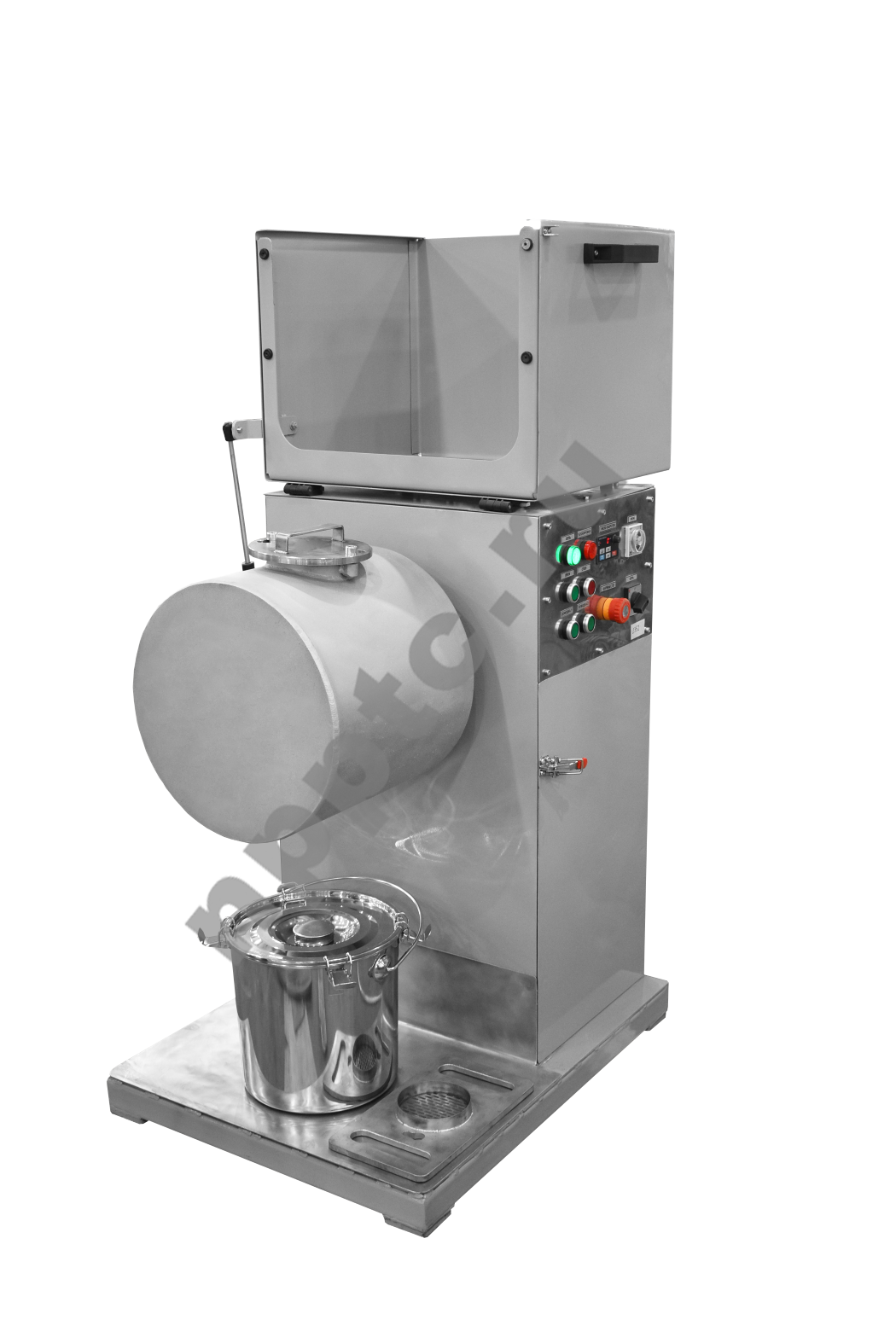

Лабораторная шаровая мельница МШБ-20 с защитным кожухом

ООО «Техно-центр» более 25 лет специализируется на производстве оборудования для промышленности и научных исследований, и лабораторные консольные шаровые мельницы для мокрого размола стали одним из ключевых направлений нашего машиностроительного портфеля. Высокая точность, надежность и универсальность делают их незаменимыми в работе с различными материалами: от керамики и стекла до металлических порошков и фармацевтических субстанций.

Наши мельницы обеспечивают качественный тонкий и сверхтонкий размол, а также эффективное смешивание порошков, паст и суспензий. Уникальная конструкция барабана, продуманная геометрия крышки и система перфорированных цилиндров позволяют минимизировать «застойные зоны» и обеспечивают равномерное истирание материала. Благодаря этому достигается дисперсность до 1–10 мкм даже при обработке труднорежущихся и хрупких компонентов.

Универсальность и гибкость применения

Лабораторные консольные шаровые мельницы для мокрого размола подходят для работы с материалами любой твердости и структуры – от мягких и волокнистых до твердых и хрупких. Возможность использования барабанов и мелющих шаров из различных материалов (нержавеющая сталь, углеродистая сталь, оксид алюминия, карбид вольфрама, оксид циркония, фарфор, полиуретан и другие) позволяет адаптировать мельницу под конкретные технологические задачи и добиться максимальной эффективности размола.

Мы предлагаем различные размеры барабанов и подбор шаровой загрузки, что позволяет регулировать скорость истирания, добиваться требуемой дисперсности и одновременно сохранять высокий КПД оборудования. Настольное исполнение делает эти мельницы идеальными для лабораторий, где важна компактность, удобство и простота эксплуатации.

Основные преимущества наших мельниц

Высокая точность размола – достижение дисперсности до 1 мкм при оптимальном подборе мелющих тел.
Гибкость загрузки – возможность работы с различными объемами материала (от 0,5 до 30 литров) и шаров (5–50 мм).
Эффективный мокрый размол – подготовка суспензий и паст с минимальным количеством «мертвых зон».
Простота эксплуатации – плавный пуск и торможение, защита от перегрузок, таймер и регулировка частоты оборотов через частотный преобразователь.
Долговечность и надежность – контактирующие с материалом детали выполнены из нержавеющей стали; возможна футеровка из оксида алюминия, резины, полиуретана или полипропилена.
Комплексная модернизация – возможность использования инертных газов (азот, аргон), взрывобезопасного исполнения и изменения габаритов станины.

Применение в промышленности и науке

Лабораторные консольные шаровые мельницы для мокрого размола широко применяются в различных отраслях:

Горнодобывающая и минералогическая промышленность – размол руд, оксидов, ферросплавов.
Химическая и металлургическая отрасли – подготовка порошков и суспензий для катализаторов, металлических и керамических материалов.
Керамическая и стекольная промышленность – измельчение глазурей, керамических масс, стеклянных ферритов.
Электроника и полимерные материалы – размол паст, пигментов, полимеров и лакокрасочных материалов.
Фармацевтическая, косметическая и пищевая промышленность – приготовление суспензий, порошков, какао-бобов, фармацевтических субстанций.

Это оборудование одинаково востребовано как в лабораториях и мелкосерийном производстве, так и на крупных промышленных предприятиях, включая высокотехнологичные институты и оборонно-промышленные комплексы.

Почему выбирают ООО «Техно-центр»

Наш завод оснащен современным оборудованием и обеспечивает полный производственный цикл – от разработки конструкторской документации до изготовления готовой продукции. Высококвалифицированные кадры, патенты и уникальный фонд интеллектуальной собственности гарантируют стабильное качество и надежность наших мельниц. Многолетний опыт, положительные отзывы заказчиков и высокая востребованность оборудования подтверждают, что ООО «Техно-центр» является надежным партнером в сфере машиностроения.

Выбирая наши лабораторные консольные шаровые мельницы для мокрого размола, вы получаете оборудование, способное решать самые сложные технологические задачи, обеспечивать высокую точность и продуктивность, а также долговечность при минимальных эксплуатационных затратах.
