    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями

    Смесители двухроторные с Z-образными лопастями являются смесителями универсального действия и предназначены для перемешивания сыпучих материалов, порошков с жидкой связкой и смешивания паст различной вязкости (от текучих до полу твёрдых).

    Отрасль применения
    Керамическая / Стекольная Атомная промышленность
    Электронная промышленность Металлургическая / Химическая
    Авиакосмическая промышленность Полимерная / Резинотехническая
    Пиротехническая промышленность Производство катализаторов / сорбентов

    Система менеджмента качества сертифицирована (ISO 9001:2008)

    Заказать оборудование Схема сотрудничества

    Основные технические характеристики смесителей лабораторных,
    а также для малых и средних производств:

    Модель

    СЛ-1

    СЛ-3

    СЛ-10

    СЛ-20

    СЛ-35

    СЛ-50

    Общий объем емкости, л

    1

    3

    10

    20

    35

    50

    Рабочий объем, л *

    0,6-0,8

    1,8-2,4

    6-8

    12-16

    21-28

    30-40

    Частота оборотов лопастей, об/ мин



    - ведущей

    93

    93

    73

    73

    42

    42

    - ведомой

    54

    54

    45

    45

    28

    28

    Соотношение вращения лопастей

    1:1,7

    1:1,7

    1,1,6

    1,1,6

    1:1,5

    1:1,5

    Установленная мощность,

    не более кВт **

    2,6

    2,6

    5,5

    5,5

    4,5

    4,5

    Габаритные размеры смесителя

    (ДxШxВ), не более, мм **

    940х755

    х1300

    960х770

    х1320

    1400х740

    х1400

    1500х820

    х1420

    1550х970

    х1450

    1650х1250

    х1480

    Масса, не более, кг

    380

    390

    420

    550

    890

    950

    Технические характеристики смесителей

    СЛ

    Основное применение *

    Смешивание смесей и паст различной вязкости (от текущих до полу твердых), смешивание сыпучих материалов и порошков со связующим, гомогенизация.

    Материал смесительной ёмкости *

    Нержавеющая сталь / Углеродистая сталь

    Материал лопастей *

    Нержавеющая сталь 12Х18Н10Т, AISI 304, AISI 316L

    Угол наклона смесительной емкости

    от горизонтальной плоскости для выгрузки

    До 120°

    Тип исполнения лопастей *

    Быстросъемные / стационарные

    Сечение лопастей

    Трапецеидальное

    Выгрузка готовой смеси

    Поворотом смесительной емкости

    Конструктивные исполнения

    - С механизмом подъема-опускания ёмкости и крышки

    - С механизмом подъема-опускания ёмкости

    - С ручным поворотом ёмкости и съемом крышки (до 20 л)

    Тип устанавливаемых лопастей *

    Z-образные (сигма-образные)

    Максимальная температура нагрева *

    Водяной нагрев до 100 С, Масляный нагрев до 200 С, Электронагрев до 250 С.

    Защита от перегрузки по току

    Предусмотрено

    Подключение к сети электропитания

    380В, 50Гц

    * Данные параметры зависят от физико-механических свойств смешиваемого материала и определяются опытным путем, на каждом отдельном виде материала (могут изменяться).
    ** Мощность и габариты смесителя зависят от максимальной частоты оборотов лопастей, вязкости смешиваемых составов, максимальной температуры нагрева смесительной емкости и конструктивного исполнения смесителя – параметры подбираются индивидуально (могут изменяться).

    Основные технические характеристики промышленных смесителей:

    Модель

    СЛ-100

    СЛ-170

    СЛ-280

    СЛ-400

    СЛ-630

    СЛ-1000

    Общий объем емкости, л

    100

    170

    280

    400

    630

    1000

    Рабочий объем, л *

    60-80

    102-136

    168-224

    240-320

    380-500

    600-800

    Частота оборотов лопастей, об/ мин



    - ведущей

    42

    42

    32

    33

    33

    33

    - ведомой

    28

    28

    27

    24

    24

    24

    Соотношение вращения лопастей

    1:1,5

    1:1,5

    1,1,8

    1,1,37

    1,1,37

    1,1,37

    Установленная мощность,

    не более кВт **

    6

    15

    18

    23

    45

    55

    Габаритные размеры смесителя

    (ДxШxВ), не более, мм **

    1750х1350

    х1480

    2400х1300

    Х1580

    2600х1400

    х1700

    3200х1750

    х1800

    3900х1900

    х1850

    4200х2500

    х2600

    Масса, не более, кг

    1100

    2300

    3200

    4100

    5300

    6200

    Технические характеристики смесителей

    СЛ

    Основное применение *

    Смешивание смесей и паст различной вязкости (от текущих до полутвердых), смешивание сыпучих материалов и порошков с связующим, гомогенизация.

    Материал смесительной ёмкости *

    Нержавеющая сталь / Углеродистая сталь

    Материал лопастей *

    Нержавеющая сталь 12Х18Н10Т, AISI 304, AISI 316L

    Угол наклона смесительной емкости

    от горизонтальной плоскости для выгрузки

    До 110°

    Тип исполнения лопастей *

    Быстросъемные / стационарные

    Сечение лопастей

    Трапецеидальное

    Выгрузка готовой смеси

    Поворотом смесительной емкости

    Конструктивные исполнения

    - С механизмом подъема-опускания ёмкости и крышки

    - С механизмом подъема-опускания ёмкости

    - С ручным подъемом крышки (с помощью противовесов)

    Тип устанавливаемых лопастей *

    Z-образные (сигма-образные)

    Максимальная температура нагрева *

    Водяной нагрев до 100 С, Масляный нагрев до 200 С, Электронагрев до 250 С.

    Защита от перегрузки по току

    Предусмотрено

    Подключение к сети электропитания

    380В, 50Гц

    * Данные параметры зависят от физико-механических свойств смешиваемого материала и определяются опытным путем, на каждом отдельном виде материала (могут изменяться).
    ** Мощность и габариты смесителя зависят от максимальной частоты оборотов лопастей, вязкости смешиваемых составов, максимальной температуры нагрева смесительной емкости и конструктивного исполнения смесителя – параметры подбираются индивидуально (могут изменяться).

    Основные технические характеристики смесителей лабораторных,
    а также для малых и средних производств:

    Модель

    СЛШ-1

    СЛШ-3

    СЛШ-10

    СЛШ-20

    СЛШ-35

    СЛШ-50

    Общий объем емкости, л

    1

    3

    10

    20

    35

    50

    Рабочий объем, л *

    0,6-0,8

    1,8-2,4

    6-8

    12-16

    21-28

    30-40

    Частота оборотов лопастей, об/ мин



    - ведущей

    93

    93

    73

    73

    42

    42

    - ведомой

    54

    54

    45

    45

    28

    28

    Частота оборотов шнека, об/ мин

    80

    80

    80

    60

    60

    60

    Соотношение вращения лопастей

    1:1,7

    1:1,7

    1,1,6

    1,1,6

    1:1,5

    1:1,5

    Установленная мощность,

    не более кВт **

    3,5

    3,5

    7

    7

    9

    9

    Габаритные размеры смесителя

    (ДxШxВ), не более, мм **

    1250х800

    х1300

    1250х800

    х1300

    1500х750

    х1350

    1600х820

    х1450

    1700х890

    х1480

    1800х980

    х1500

    Масса, не более, кг

    450

    460

    560

    680

    960

    1100

    Технические характеристики смесителей

    СЛШ

    Основное применение *

    Смешивание смесей и паст различной вязкости (от текущих до полу твердых), смешивание сыпучих материалов и порошков со связующим, гомогенизация.

    Материал смесительной ёмкости *

    Нержавеющая сталь / Углеродистая сталь

    Материал лопастей *

    Нержавеющая сталь 12Х18Н10Т, AISI 304, AISI 316L

    Тип исполнения лопастей *

    Быстросъемные / стационарные

    Сечение лопастей

    Трапецеидальное

    Выгрузка готовой смеси

    Шнеком (расположен в нижней части емкости)

    Регулировка частоты и направления шнека

    С пульта управления

    Конструктивные исполнения

    - С механизмом подъема-опускания крышки

    - С ручным подъемом крышки

    Тип устанавливаемых лопастей *

    Z-образные (сигма-образные)

    Максимальная температура нагрева *

    Водяной нагрев до 100 С, Масляный нагрев до 200 С, Электронагрев до 250 С.

    Защита от перегрузки по току

    Предусмотрено

    Подключение к сети электропитания

    380В, 50Гц

    * Данные параметры зависят от физико-механических свойств смешиваемого материала и определяются опытным путем, на каждом отдельном виде материала (могут изменяться).
    ** Мощность и габариты смесителя зависят от максимальной частоты оборотов лопастей, вязкости смешиваемых составов, максимальной температуры нагрева смесительной емкости и конструктивного исполнения смесителя – параметры подбираются индивидуально (могут изменяться).

    Основные технические характеристики промышленных смесителей:

    Модель

    СЛШ
    100

    СЛШ
    170

    СЛШ
    280

    СЛШ
    400

    СЛШ
    630

    СЛШ
    1000

    Общий объем емкости, л

    100

    170

    280

    400

    630

    1000

    Рабочий объем, л *

    60-80

    102-136

    168-224

    240-320

    380-500

    600-800

    Частота оборотов лопастей, об/ мин



    - ведущей

    42

    42

    32

    33

    33

    33

    - ведомой

    28

    28

    27

    24

    24

    24

    Частота оборотов шнека, об/ мин

    60

    60

    60

    40

    40

    40

    Соотношение вращения лопастей

    1:1,5

    1:1,5

    1,1,8

    1,1,37

    1,1,37

    1,1,37

    Установленная мощность,

    не более кВт **

    10

    21

    26

    35

    53

    68

    Габаритные размеры смесителя

    (ДxШxВ), не более, мм **

    1900х1150

    х1500

    2600х1200

    Х1520

    2900х1400

    х1580

    3450х1650

    х1680

    3950х1900

    х1850

    4600х2300

    х2400

    Масса, не более, кг

    1500

    3150

    4100

    5300

    6100

    7800

    Технические характеристики смесителей

    СЛШ

    Основное применение *

    Смешивание смесей и паст различной вязкости (от текущих до полу твердых), смешивание сыпучих материалов и порошков со связующим, гомогенизация.

    Материал смесительной ёмкости *

    Нержавеющая сталь / Углеродистая сталь

    Материал лопастей *

    Нержавеющая сталь 12Х18Н10Т, AISI 304, AISI 316L

    Тип исполнения лопастей *

    Быстросъемные / стационарные

    Сечение лопастей

    Трапецеидальное

    Выгрузка готовой смеси

    Шнеком (расположен в нижней части емкости)

    Регулировка частоты и направления шнека

    С пульта управления

    Конструктивные исполнения

    - С механизмом подъема-опускания крышки

    - С ручным подъемом крышки (с помощью противовесов)

    Тип устанавливаемых лопастей *

    Z-образные (сигма-образные)

    Максимальная температура нагрева *

    Водяной нагрев до 100 С, Масляный нагрев до 200 С, Электронагрев до 250 С.

    Защита от перегрузки по току

    Предусмотрено

    Подключение к сети электропитания

    380В, 50Гц

    * Данные параметры зависят от физико-механических свойств смешиваемого материала и определяются опытным путем, на каждом отдельном виде материала (могут изменяться).
    ** Мощность и габариты смесителя зависят от максимальной частоты оборотов лопастей, вязкости смешиваемых составов, максимальной температуры нагрева смесительной емкости и конструктивного исполнения смесителя – параметры подбираются индивидуально (могут изменяться).

    Дополнительная комплектация и модернизация:

    • Изготовление электрической части во взрывобезопасном исполнении.
    • Подача в рабочую емкость инертного газа.
    • Вакуумирование рабочей емкости.
    • Обогрев рабочей емкости – при необходимости смешивания в обогреваемой рабочей емкости, она может быть оснащена:
    • Рубашкой для подачи в рубашку жидкого теплоносителя (воды, глицерина, масла) с температурой до 300 С. Можем укомплектовать смеситель системой разогрева и подачи теплоносителя (термостатом).
    • Рубашка для подачи пара в смесительную емкости (давление пара до 6,0 кгс/см2).
    • Электрическим обогревом смесительной емкости ТЭНами.
    • Оснащение термопарами.
    • Установка дополнительных патрубков в крышку смесительной емкости для автоматизации загрузки.
    • Оснащение смесителя уплотнениями стойкими к агрессивному воздействию жидкостей – для смесей на основе спирта, ацетона и толуола.
    • Комплектование смесителей приемными емкостями различной конфигурации.
    • Изготовление рабочей камеры из различных марок стали – нержавеющая сталь различных марок (12Х18Н10Т, AISI 304, AISI 316L, 06ХН28МДТ и другие), углеродистая сталь, алюминий, титан и других материалов.).
    • Оснащение смесителя с поворотом рабочей емкости лотком-направителем.
    • Изготовление смесителей по техническому заданию Заказчика.


    • Футеровка рабочей емкости полиуретаном.
    • Покрытие внутренней поверхности смесительной емкости, крышки и мешалок тефлоном (фторопластом).
    • Нанесение защитных твердосплавных покрытий на торцы Z-образных лопастей, для уменьшения износа при смешивании абразивных материалов.
    • Задание времени смешивания таймером.
    • Регулировка частоты оборотов электродвигателя.
    • Система охлаждения смесительной емкости с помощью чиллера.
    • Исполнение с возможностью непрерывного ввода связующих и различных вспомогательных жидкостей.
    • Изготовления смесители повышенной прочности для жестких густых продуктов (силиконы, каучуки).
    • Внедрение смесителя в конвейерную линию.
    • Изготовление лопастей различной конфигурации.
    • Оснащение смесителя прессом для смешивания материала высокой вязкости.
    • Оснащение дополнительными компонентами Z-образных лопастей.
    • Оснащение увеличенным шнеком для экструдирования вязких составов с весовым дозированием в ведра. Также может оснастить шнек-экструдер роторных ножом для резки.
    • Благодаря подобранным параметрам конфигурации лопастей и смесительной емкости, обеспечивается интенсивное смешивание, сдвиг и сжатие, а также разнонаправленное движение смеси по всему объему перемешиваемого состава, что обеспечивает высокое качество готового материала.
    • Конструкция перемешивающих органов обеспечивает эффективное смесеприготовление различных составов за минимальный временной промежуток.
    • Удобство при загрузке и выгрузке смешанного материала.
    • Справляются с большими объемами (емкость заполняется на 50-60%), абразивными и тяжелыми материалами (вольфрам, тантал, молибден).
    • Смесители оснащены рубашкой для подачи жидкого теплоносителя.
    • В связи с тем, что при перемешивании вязких и высоковязких составов возникают значительные нагрузки на перемешивающие органы, лопасти смесителей выполняются из толстолистового металла, а узлы и механизмы смесителей рассчитаны с надлежащим запасом прочности;
    • Эффективность процесса обеспечивается минимальным зазором между стенкой емкости и лопастью, а также лопастями из толстолистовой стали которые обеспечивают значительную зону влияния на материал.
    • Соприкасающиеся со смесью детали изготавливаются из высококачественной нержавеющей стали – обеспечивается стойкость к абразивному износу и коррозионную стойкость.
    • Выпускаемые нами смесители оснащены необходимыми блокировками и безопасны для оператора, а удачность конструкции обеспечивает простоту в работе и обслуживании.
    • При приготовлении порошков со связкой повышение эффективности применения связующих позволяет сокращать их объем в рецептуре смеси без ухудшения её технологических свойств.
    • Регулировка частоты оборотов лопастей позволяет оператору в широком диапазоне изменять режим смесеприготовления.
    • Время смешивания задается таймером – по истечении заданного времени смеситель автоматически останавливается.
    • Вращение лопастей – реверсивное: с пульта управления задается временной промежуток вращения лопастей навстречу друг другу и в противоположные стороны, что значительно повышает эффективность смесеприготовления некоторых составов и позволяет применять смеситель в специфических технологических процессах.
    • Система управления обеспечивает удобство в обслуживании и в работе (в том числе при отработке новых технологических режимов работы).

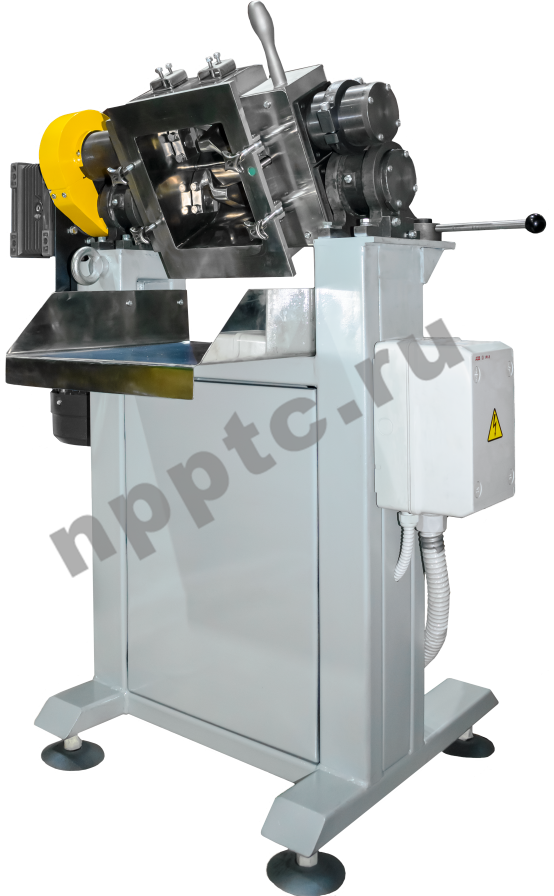

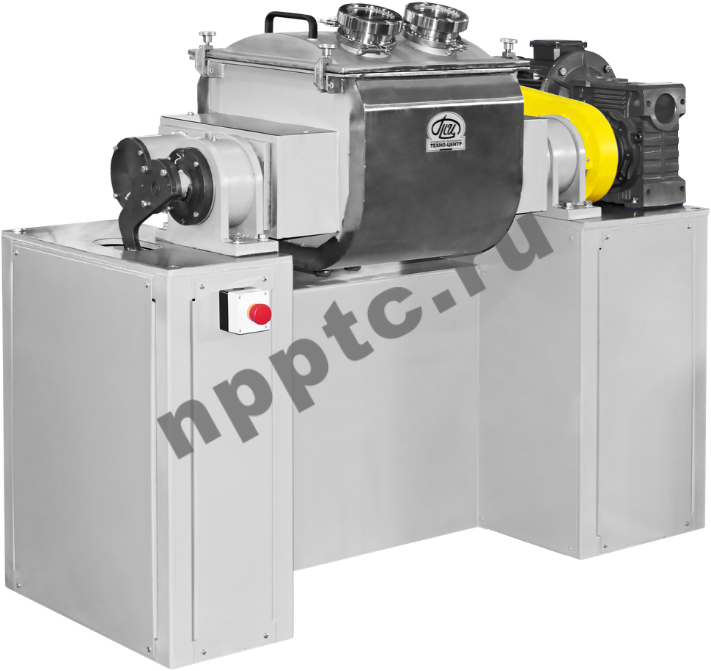

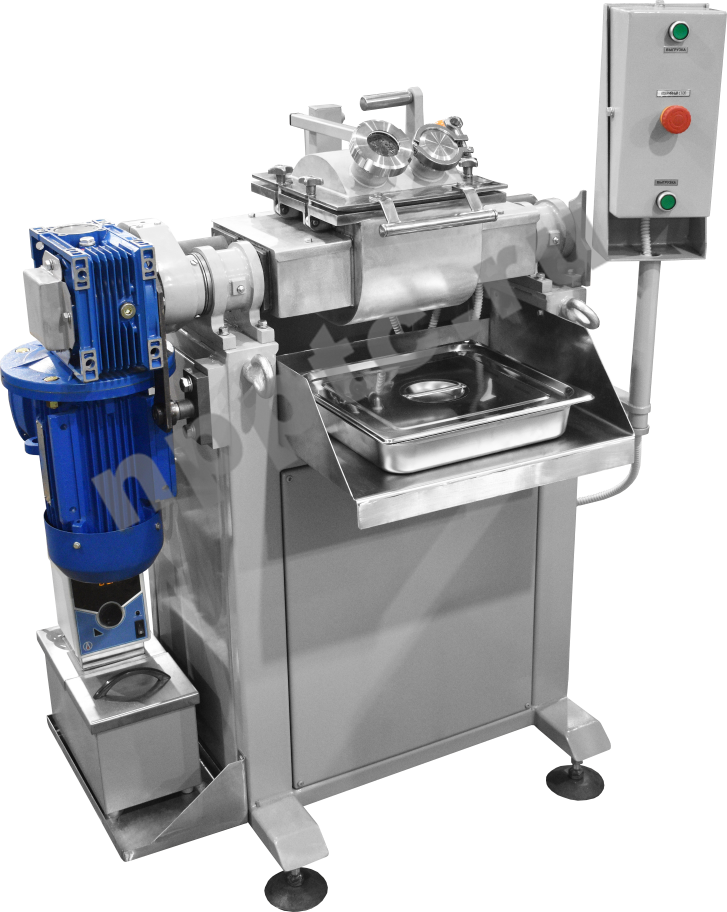

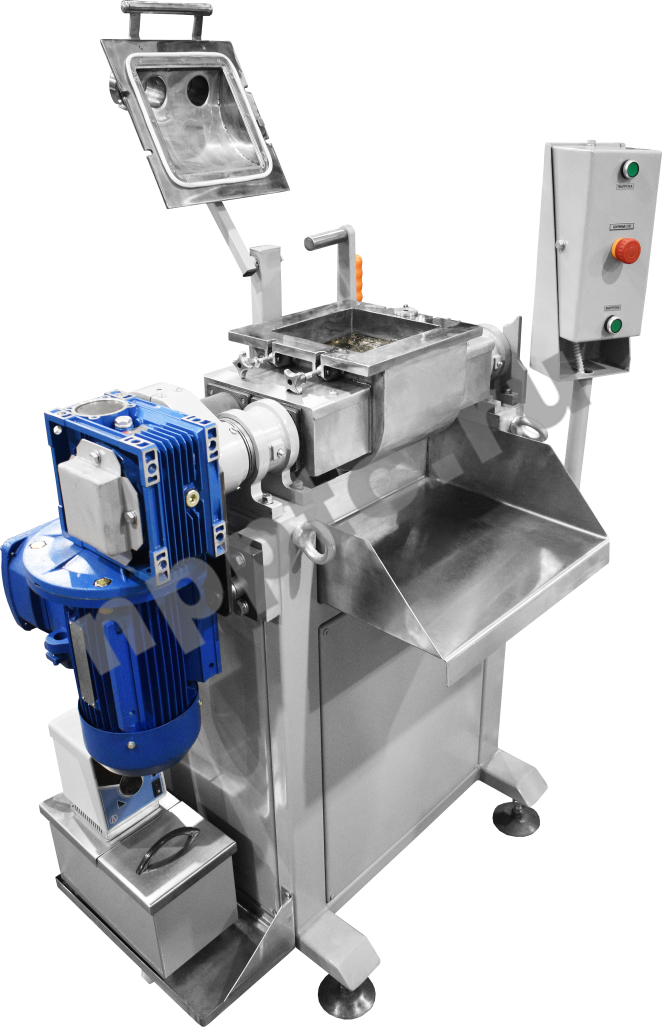

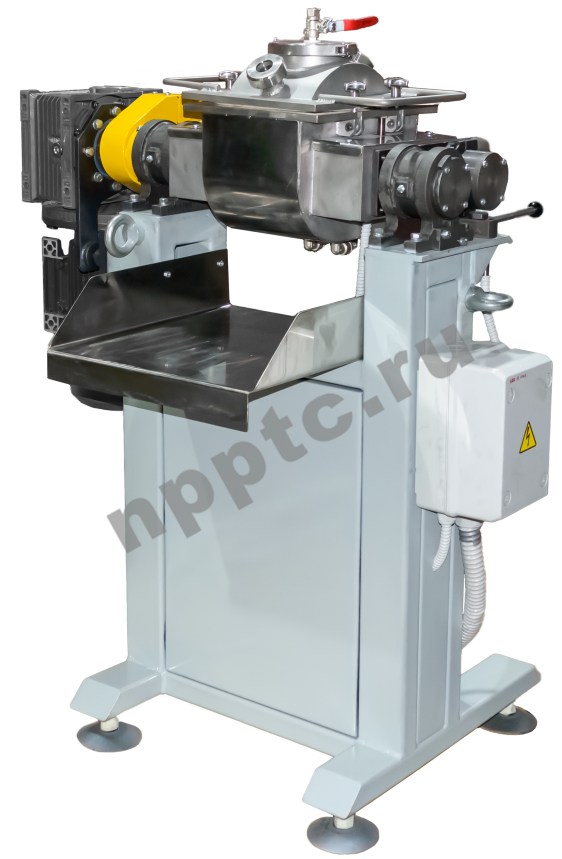

    В смесительной емкости находятся две горизонтально расположенных Z-образных лопасти, вращающихся с различными скоростями для максимально эффективного перемешивания по всему объему смесительной емкости. Под воздействием лопастей перемешиваемый материал совершает сложное пространственное движение внутри ёмкости и испытывает значительные деформации сдвига и сжатия, обеспечивающие равномерное распределение компонентов. То есть, при попадании материала в зону между лопастью и корпусом смесительной емкости происходит его разминание, а когда материал выходит из зоны влияния лопасти, то сразу подхватывается второй лопастью.

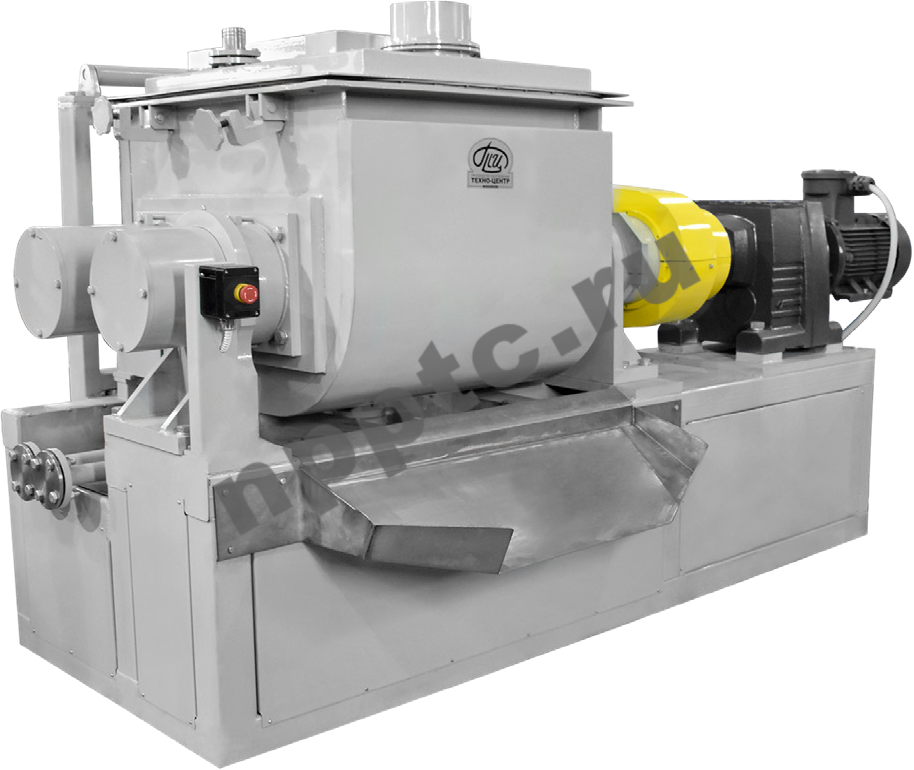

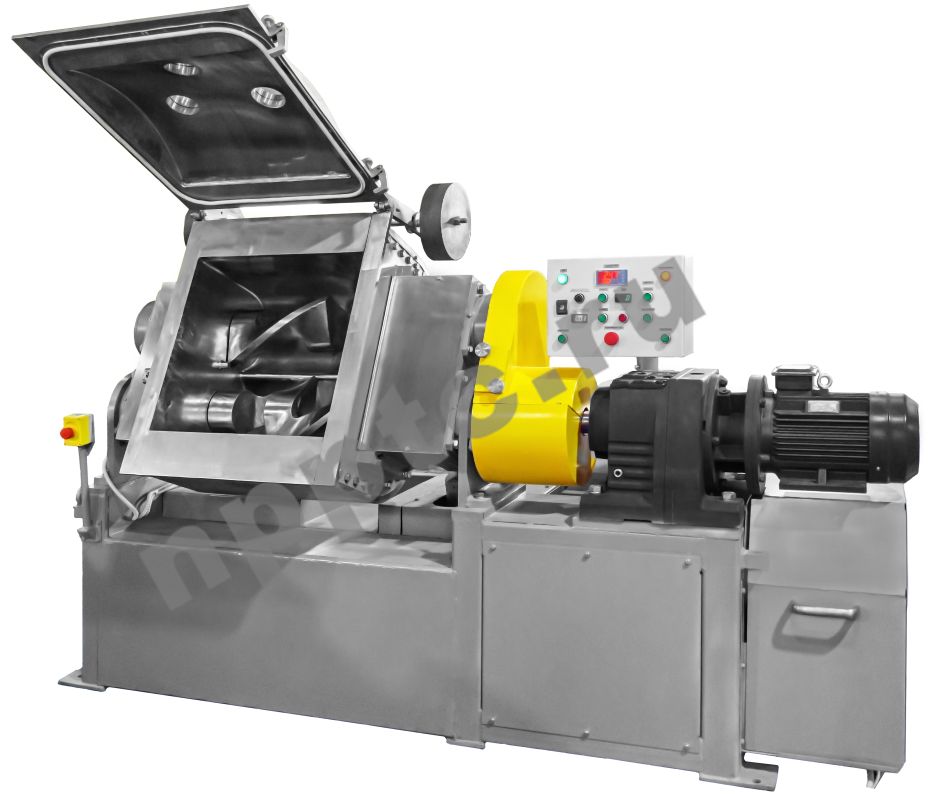

    Выгрузка готовой смеси выполняется опрокидыванием смесительной емкости относительно оси одного из роторов при медленно вращающихся лопастях или выгрузным шнеком (в зависимости от модели смесителя). Модели со шнековой выгрузкой рекомендуются для смешивания нелипких масс вязкостью до 150 Па*с.


    Примеры применения

    Сыпучие материалы:


    Тонкодисперсные порошки (в том числе комкующиеся) порошки и зернистые порошки с разным удельным весом.

    Порошков со связкой:


    Например, тонкодисперсный вольфрам, кобальт, никель, железо, оксиды алюминия, оксид циркония, цирконат-титанат свинца, графиты, углеволокно, ферриты с гелеобразной связкой (или спиртом), поливиниловым спиртом, парафином, каучуком с бензином, пеком и др.

    Смесей различной вязкости

    (от текущих до полу твердых):


    ПВХ-массы с наполнителями, мастики, герметика, клея, замазки и другие герметизирующие составы, смолы, керамические компоненты, шпатлевки на основе эпоксидных смол, смеси для обмазки электродов, (в том числе высоковязких) в широком диапазоне вязкости.



    Смесители двухроторные с Z-образными лопастями являются смесителями универсального действия и предназначены для перемешивания сыпучих материалов, порошков с жидкой связкой и смешивания паст различной вязкости (от текучих до полу твёрдых).

    Спасибо,
    мы получили вашу заявку

    Наш специалист свяжется с вами в ближайшее время, для уточнения необходимой информации
