Гидравлические ножницы НГМ1600/6-СТ для изготовления электротехнических изделий

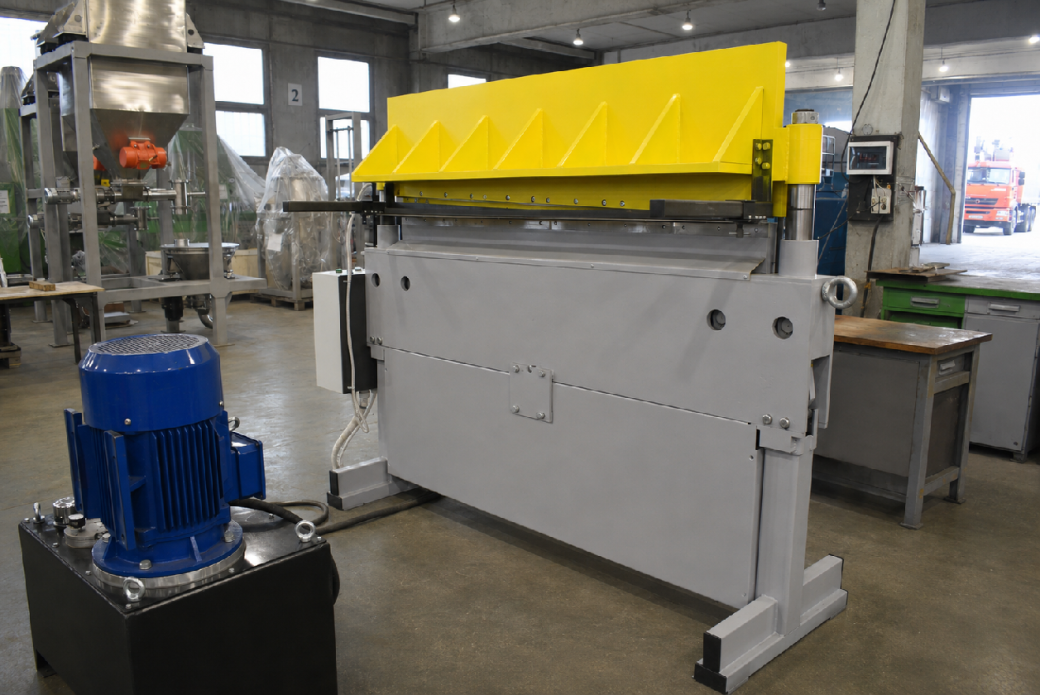

Для предприятия, занимающегося проектированием и производством турбогенераторов, гидрогенераторов, трансформаторов и электродвигателей, ООО «Техно-центр» изготовило гильотинные ножницы НГМ1600/6-СТ. Оборудование будет использоваться для прямолинейной резки листовых материалов.

На ножницах планируется обрабатывать армированный стеклотекстолит и черную сталь толщиной 5 мм. Листы шириной от 1000 до 1500 мм будут нарезаться на мерные полосы. Затем из полос изготовят отдельные заготовки, используемые при сборке электротехнических изделий.

Размер отрезаемой полосы задается планкой заднего упора. Оператор перемещает ее по направляющим, ориентируясь на установленные линейки, проверяет положение штангенциркулем и фиксирует планку винтовыми фиксаторами. Боковой упор на подающем столе помогает правильно расположить лист перед резкой.

После подключения ножниц к сети оператор включает оборудование с пульта управления. Лист подается в рабочую зону до задней и боковой упорных планок. Сначала выполняется пробный рез: полученную полосу измеряют и при необходимости корректируют положение заднего упора.

Дальнейшая резка выполняется с педальным управлением. Предусмотренный конструкцией прижим фиксирует лист во время рабочего цикла. Отрезанные полосы поступают по склизу за гильотинные ножницы, которые имеют гидравлический привод. Модель выбрана с учетом необходимой длины реза и толщины обрабатываемого материала.
