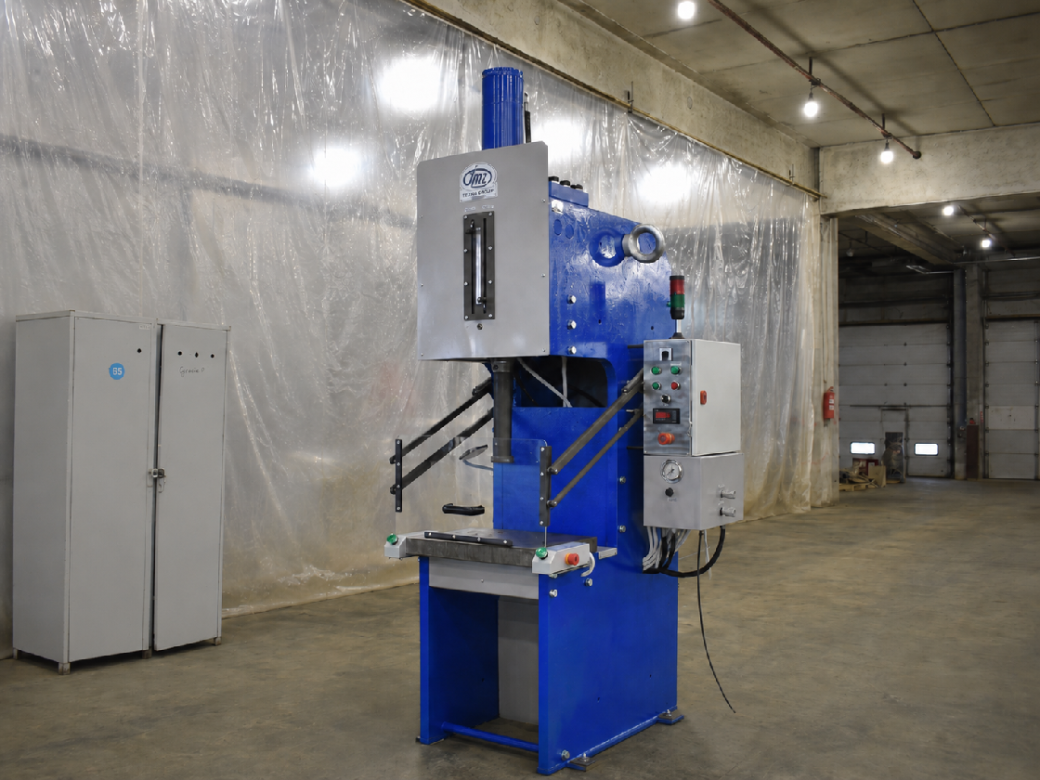

Гидравлический пресс ПКТУ/20-Л для двухэтапной запрессовки сборочных деталей

Две сборочные операции, которые ранее выполнялись на разных производственных участках, планируется объединить на малогабаритном гидравлическом прессе повышенной универсальности ПКТУ/20-Л. Оборудование предназначено для последовательной запрессовки фланца крышки с диском из целлулоида и установки полученной сборки в посадочное гнездо конической детали.

На первом этапе нижнюю часть фланца размещают в рабочей зоне по оси ползуна. На неё устанавливают целлулоидный диск с отверстием соответствующего диаметра, затем монтируют верхнюю часть фланца. На малом ходе пресса выполняется предварительная запрессовка нижней части фланца в верхнюю.

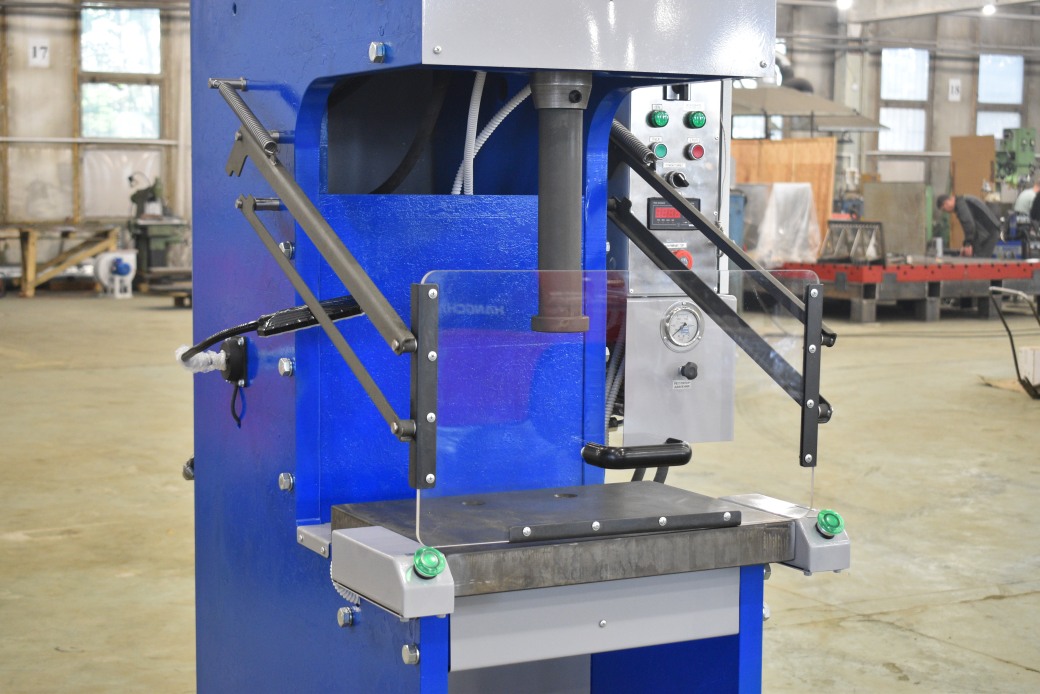

Второй этап предусматривает запрессовку собранного фланца с целлулоидным диском в посадочное гнездо конической детали. Применяется та же технологическая оснастка, дополнительное крепление которой к плите пресса не требуется. Пресс имеет гидравлический привод прямого действия, предусмотрена регулировка его рабочего и холостого хода.

Контроль нагрузки выполняется по манометрам, расположенным в зоне видимости оператора. На шкалах отображаются давление в барах и соответствующее усилие в тоннах-силы. Это позволяет контролировать режим запрессовки непосредственно во время сборочной операции.
Отдельным требованием стало исключение попадания гидравлического масла на заготовки, рабочую зону и окружающие поверхности. Для этого гидростанция выполнена в боксовом исполнении и размещена в защитном пластиковом лотке. Возможность установки дополнительной крышки предусматривается конструкцией и может быть согласована отдельно.
