Изготовлен галтовочный барабан БГ/300-С для обработки деталей после плазменной резки

Техно-центр изготовил галтовочный барабан БГ/300-С для предприятия, выпускающего вакуумные насосы, оборудование и комплектующие. Установка предназначена для сухой галтовки деталей из черной стали перед дальнейшей механической обработкой.

На оборудовании будут обрабатываться квадратные и круглые заготовки, полученные методом плазменной резки.

После плазменной резки на поверхности и кромках заготовок могут оставаться ржавчина, грат, наплывы металла и локальные неровности. Галтовка применяется для механической очистки деталей, удаления острых выступов и сглаживания кромок. Обработанные заготовки затем передаются на механический участок.

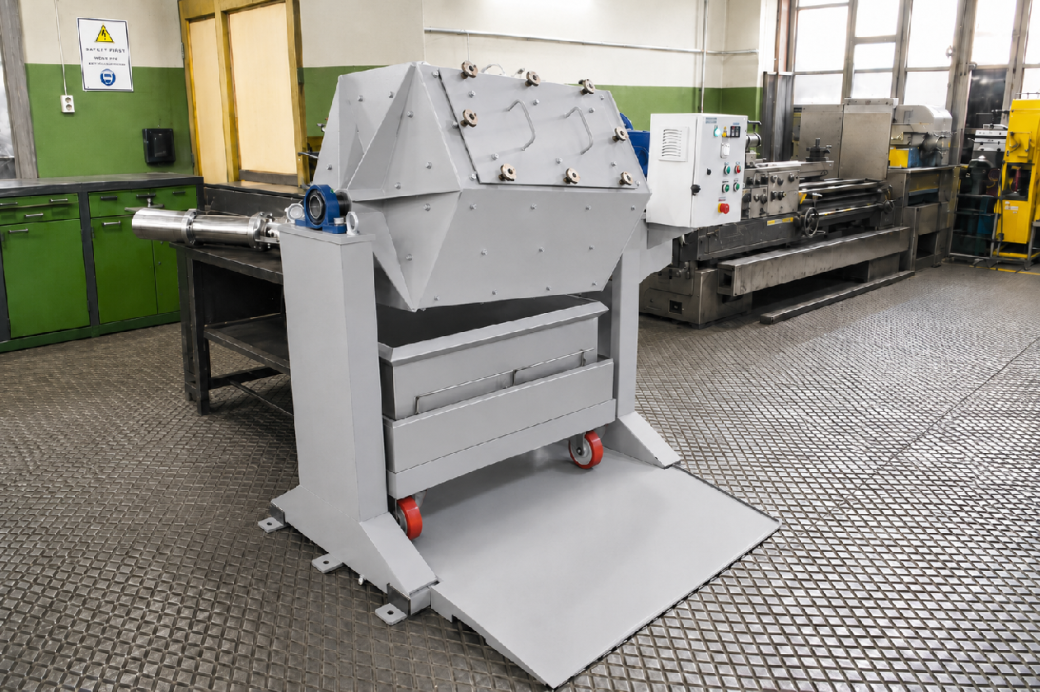

БГ/300-С выполнен в виде двухопорного шестигранного барабана общим объемом 300 л. Внутренняя поверхность барабана футерована листовой резиной, которая снижает ударное воздействие на детали и корпус во время вращения.

Барабан оснащен эксцентритетом, за счет которого изменяется траектория движения загрузки и повышается интенсивность перемешивания деталей с абразивным наполнителем. Максимальная частота вращения составляет 36 об/мин. Скорость регулируется частотным преобразователем, а продолжительность рабочего цикла задается таймером.

Перед началом обработки оператор открывает загрузочный люк, помещает в барабан абразивный наполнитель и детали, затем устанавливает крышку и затягивает винтовые фиксаторы. После выбора частоты вращения и времени галтовки запускается рабочий цикл. Первые обороты контролируются визуально, далее оборудование работает до автоматической остановки по таймеру.

Для выгрузки изготовлен двухуровневый поддон на колесных опорах. Он подкатывается к барабану по отдельному пандусу и фиксируется стопорами. После установки загрузочного люка в нижнее положение смесь деталей и абразива поступает на решетку: заготовки остаются на верхнем уровне, а наполнитель просыпается в нижнюю часть поддона.

Размер ячеек и толщина решетки подобраны с учетом габаритов и массы обрабатываемых деталей. Это исключает их проваливание в отсек для абразива и позволяет выполнять разделение непосредственно при выгрузке. Поддон можно перемещать между рабочими участками без дополнительной перегрузки материала.

Применимость галтовочного барабана для этой задачи была предварительно проверена на испытаниях. В апреле 2024 года на площадке ООО «Техно-центр» провели эксперимент по сухой галтовке деталей в присутствии представителей заказчика. Полученные результаты использовали при согласовании конструкции оборудования.

После ввода в эксплуатацию барабан будет использоваться на участке подготовки заготовок, где механизирует очистку деталей после плазменной резки и уменьшит объем ручных операций.
