Конусная вакуумная сушка КС-25 для обработки порошков с органическим связующим

Конусная сушка КС-25 разработана для компаний, занимающихся поставкой промышленного оборудования и комплектацией технологических линий. Установка предназначена для сушки порошковых материалов с органическим связующим и может применяться в экспериментальных работах по получению новых материалов и отработке режимов обработки.

Процесс сушки проводится в герметичной рабочей ёмкости цилиндрической формы с коническим дном. Материал загружается через отдельный люк, после чего камера герметизируется и подготавливается к рабочему циклу. Конструкция позволяет вести процесс как при атмосферном давлении, так и под вакуумом.

Для равномерной обработки материала внутри ёмкости установлена спиральная мешалка. Скорость её вращения регулируется, что позволяет изменять интенсивность перемешивания в зависимости от свойств загруженного порошка. Рабочая камера и элементы, контактирующие с продуктом, выполнены из коррозионностойкой нержавеющей стали.

Нагрев материала осуществляется через стенки рабочей ёмкости. Для снижения теплопотерь предусмотрен теплоизоляционный жакет, а температура контролируется в процессе работы. Такая схема позволяет одновременно перемешивать материал, нагревать его и удалять содержащиеся в нём влагу и летучие компоненты.

При вакуумной сушке образующиеся пары направляются через фильтр в спиральный конденсатор. Фильтрующий элемент задерживает частицы порошка и препятствует их выносу из рабочей камеры вместе с потоком паров. После завершения процесса вакуум сбрасывается через предусмотренный кран, а материал при необходимости охлаждается перед выгрузкой.

Для наблюдения за процессом в крышке предусмотрены смотровое окно и подсветка. Здесь же размещаются подключения для мешалки, загрузочного люка, конденсатора, вакуумметра, температурного контроля и форсунки для мойки внутренних поверхностей. Такое исполнение объединяет основные функции подготовки, контроля и обслуживания установки в одной рабочей ёмкости.

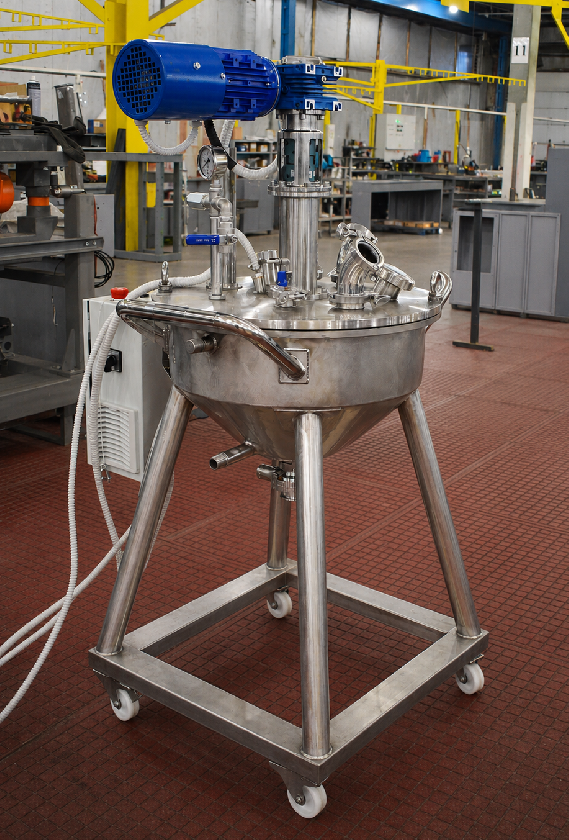

Высушенный материал выгружается через донный шаровой кран непосредственно в подготовленную тару. КС-25 установлена на мобильной раме с колёсами, поэтому оборудование можно перемещать в пределах производственного или экспериментального участка.

Конусная сушка КС-25 объединяет перемешивание, регулируемый нагрев, вакуумирование, конденсацию паров и последующую выгрузку материала. Установка рассчитана на работу с порошковыми составами с органическим связующим и предназначена для технологических задач, в которых необходимо контролировать условия сушки и состояние материала на разных этапах процесса.
