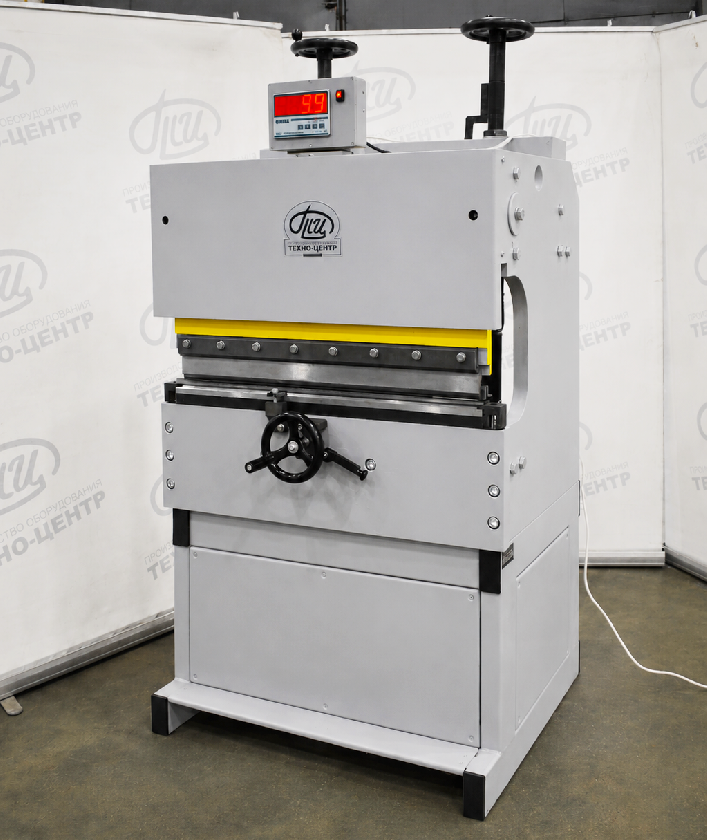

Пневматическая установка ЛГ800/3-С для гибки стальных листовых заготовок

Для выполнения простых гибочных операций ООО «Техно-центр» изготовило специализированную установку ЛГ800/3-С с пневматическим приводом.

Оборудование предназначено для обработки листовых заготовок из чёрной стали и формирования одного или двух гибов.
В технологическом процессе используются преимущественно заготовки, выполненные из стали. Лист сгибается под углом 90°, а при необходимости — под тупым углом.

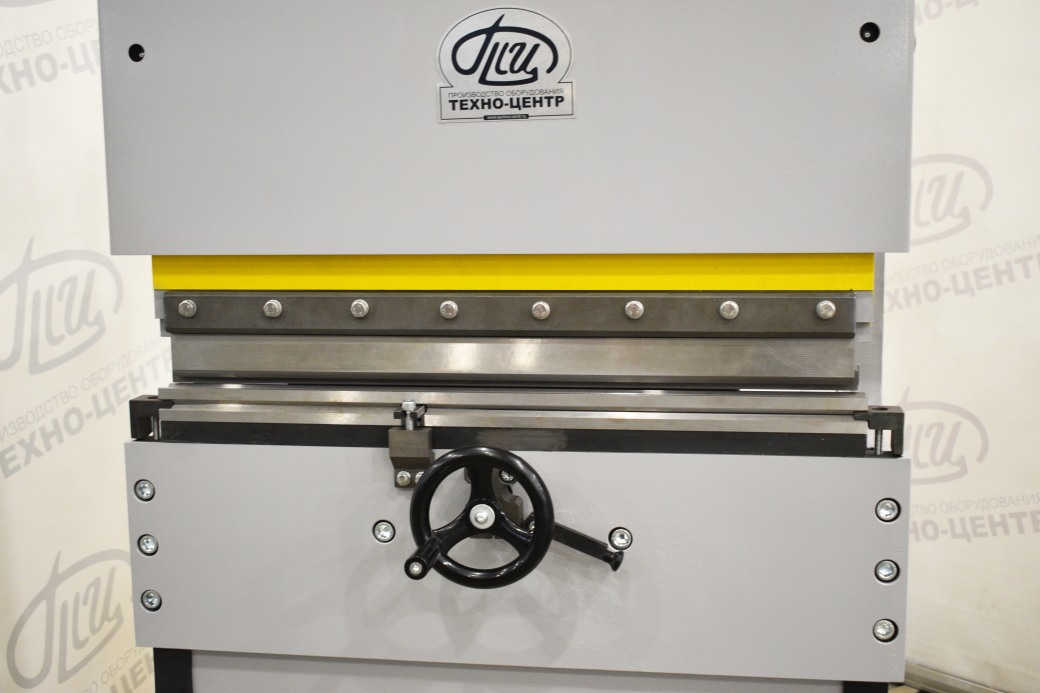

Гибка выполняется неразрезным, ограничители которого позволяют настраивать его положение для получения требуемого угла гиба.

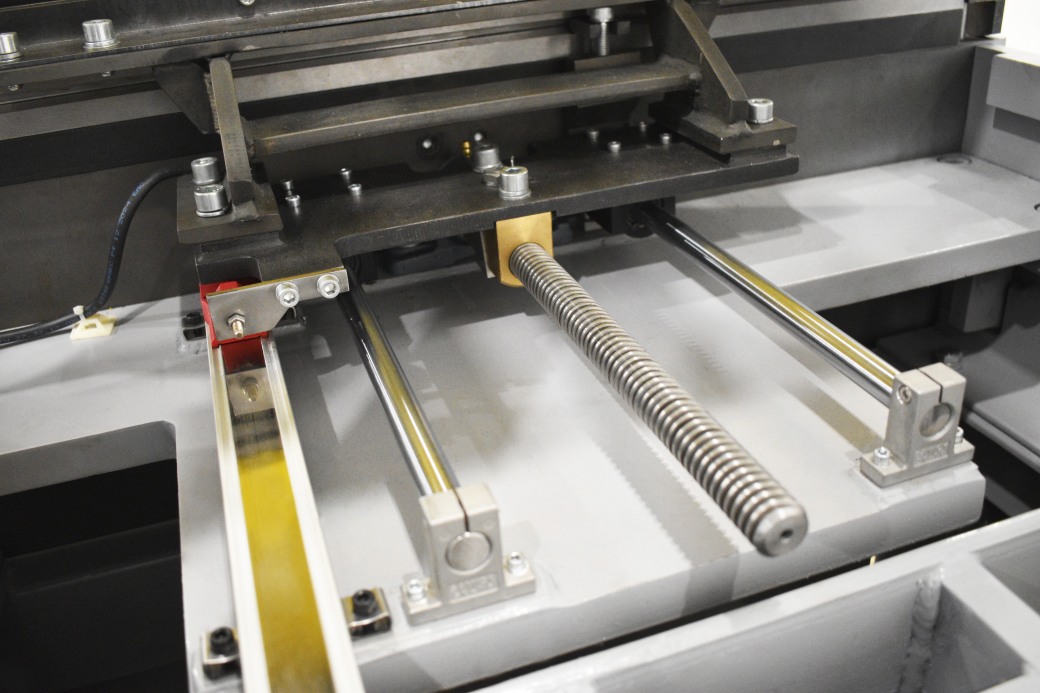

Для того, чтобы задать длину отгибаемой полки предусмотрен задний упор с винтовым перемещением. Оператор вращает рукоятки, перемещая упор по направляющим, и контролирует установленный размер по линейкам со стороны рабочего места. После настройки положение дополнительно проверяется штангенциркулем. Задний упор сохраняет заданное положение при отключении подачи сжатого воздуха.

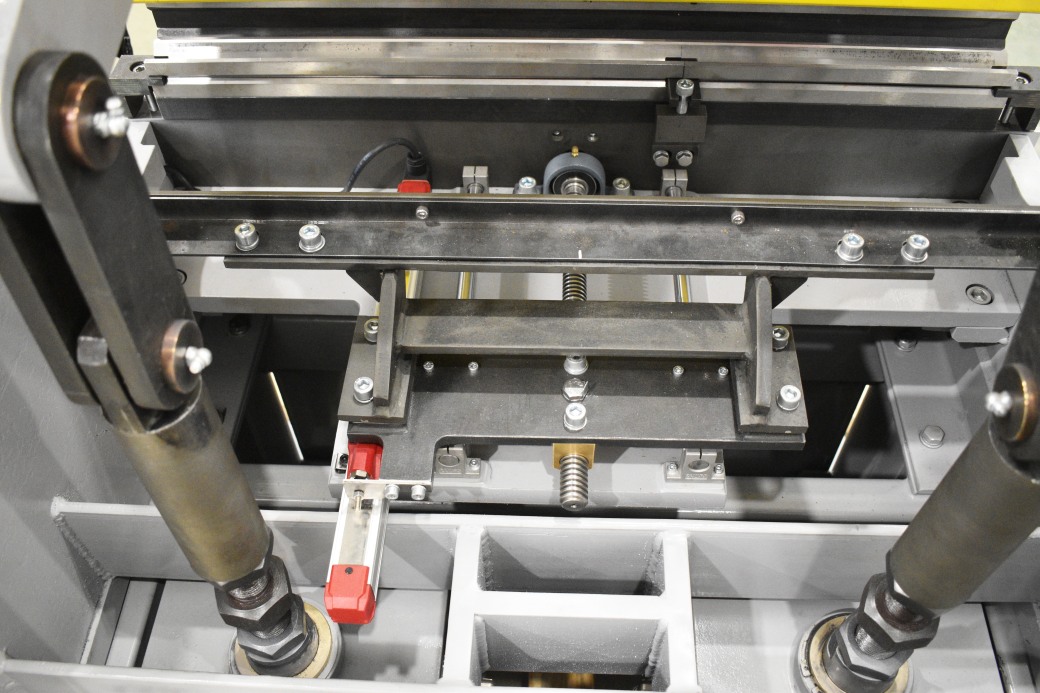

Перед началом работы устанавливается гибочная оснастка на столе и траверсе, подключается установка к магистрали сжатого воздуха. Далее лист размещается до планки заднего упора. При нажатии на педаль два пневматических цилиндра опускают траверсу и выполняют гибку. После отпускания педали траверса возвращается в исходное положение.
