Пневматический пресс для обработки керамических подложек от ООО "Техно-центр"

ООО «Техно-центр» изготовило пневматический пресс ППМ-3 для предприятия, выпускающего полупроводниковые приборы. Оборудование предназначено для прессования металлизационного слоя на поверхности керамических подложек.

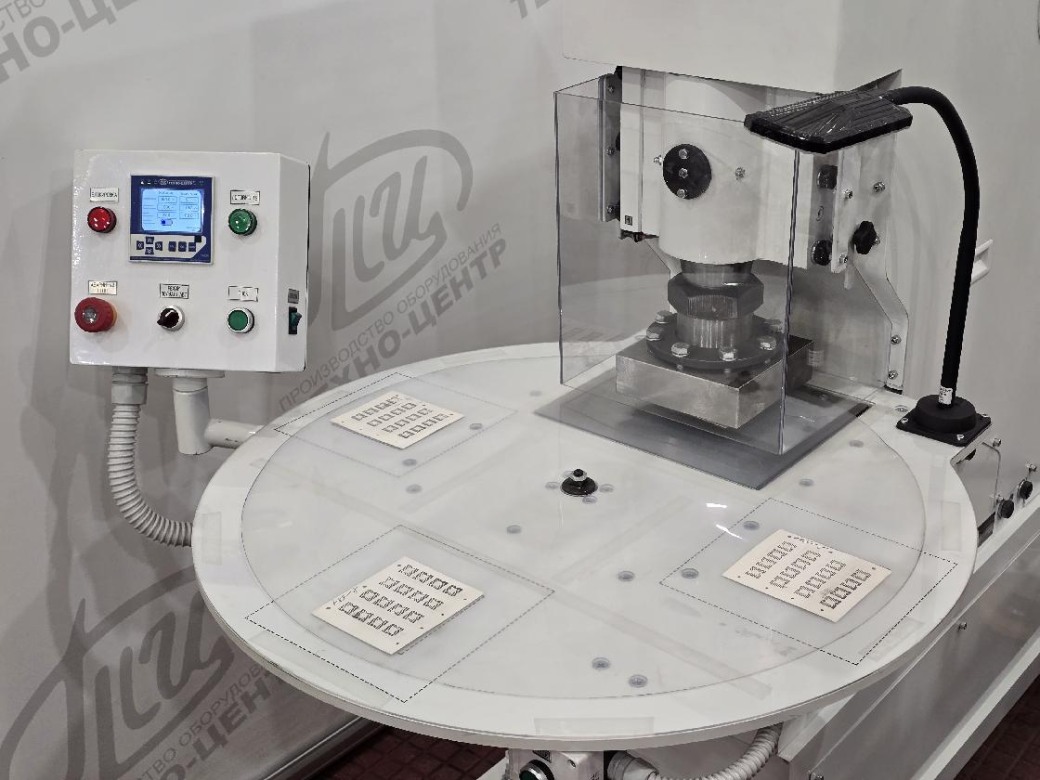

Подложки с нанесённой металлизацией размещаются на круглом поворотном столе. Его рабочая поверхность изготовлена из полиэтилентерефталата или материала с аналогичными свойствами. На столе одновременно располагаются четыре керамические карты. Разметка помогает оператору устанавливать каждую заготовку в заданное положение.

После нажатия педали стол поворачивается на 90° и подаёт очередную подложку в зону прессования. Верхняя плита опускается, прижимает металлизационный слой к поверхности керамики и выдерживает установленное давление в течение заданного времени. После подъёма плиты стол переходит в следующее положение. Готовые подложки снимаются оператором вручную.

Максимальное усилие пресса можно регулировать. Время выдержки под давлением настраивается от 1 до 10 секунд.

Нижняя плита оснащена подогревом, нагрев выполняют патронные нагреватели. С панели управления оператор задаёт давление, продолжительность выдержки, режим работы и температуру рабочей поверхности.

Пресс оборудован защитным кожухом, кнопкой аварийной остановки и системой контроля давления. Открытие защитной зоны во время цикла приводит к остановке оборудования.
ППМ-3 будет работать в составе участка изготовления металлизированных керамических подложек. После прессования материал направляется на последующие операции обработки и разделения на элементы заданного размера.
