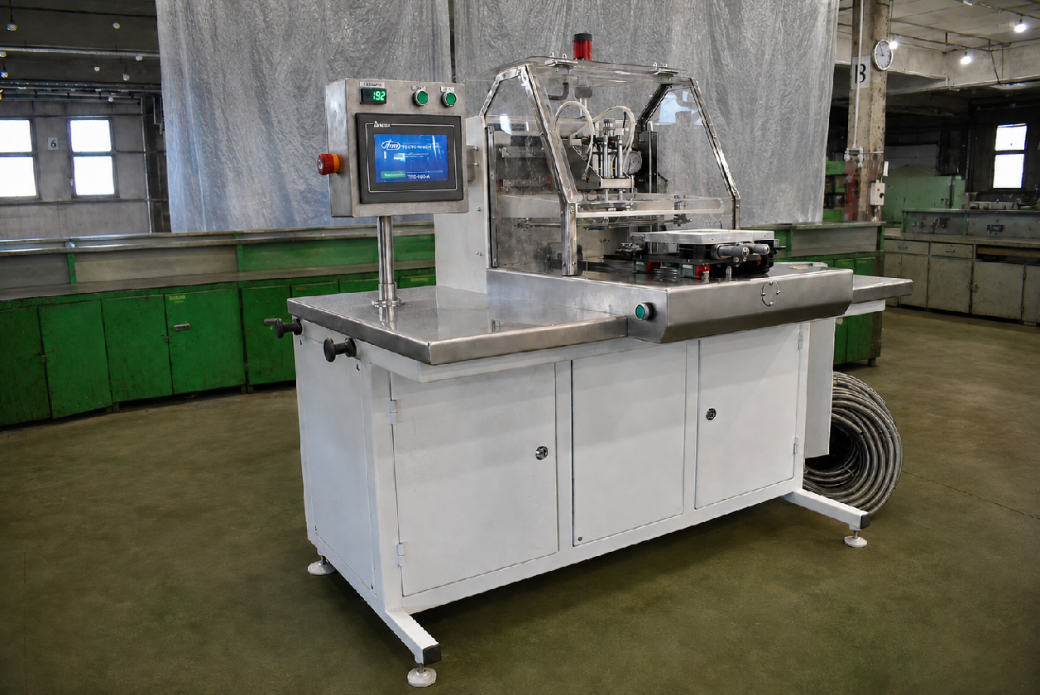

Прецизионный трафаретный принтер ПТП-100-Л для нанесения паст при производстве печатных плат

Для предприятий микроэлектроники разработан трафаретный принтер ПТП-100-Л. Оборудование предназначено для точного нанесения пастообразных составов через трафарет на поверхность плоских изделий в процессе изготовления печатных плат.

Принцип работы основан на трафаретной печати. Над подложкой устанавливается трафарет с заданным рисунком, на который оператор вручную наносит пасту или металлизационный состав. При движении ракеля материал распределяется по поверхности трафарета и проходит через его открытые участки, формируя на подложке требуемое изображение.

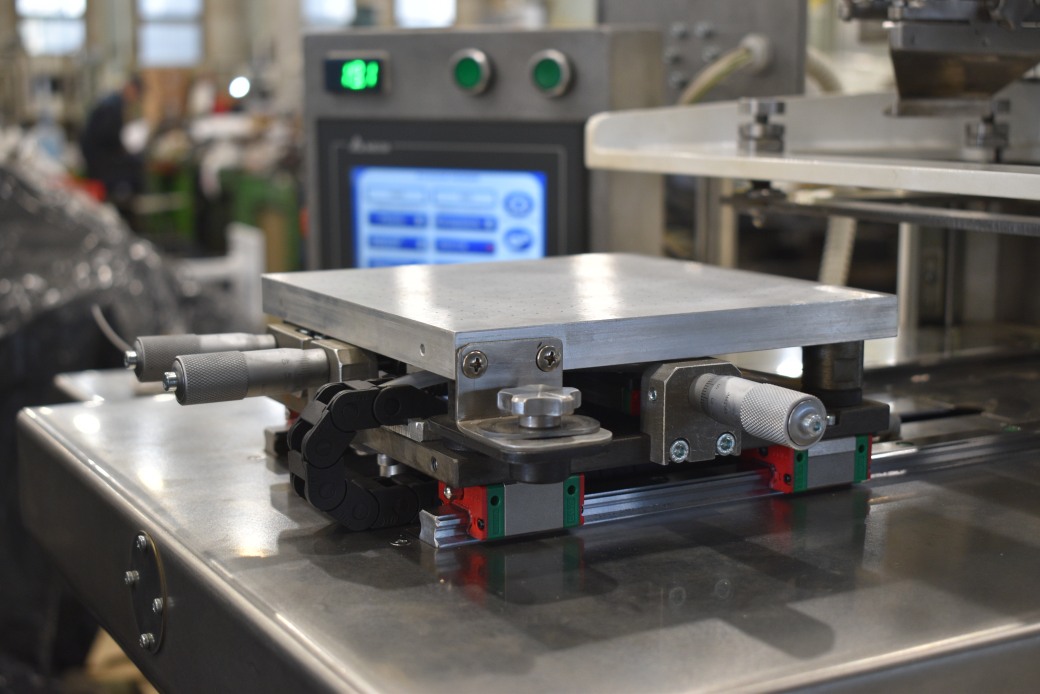

Перед нанесением состава подложка размещается на печатном столе и фиксируется вакуумом. Для точного позиционирования предусмотрена установка по базовым углам. После совмещения подложки и трафарета выполняется рабочий проход ракеля. Готовая подложка снимается с печатного стола вручную.

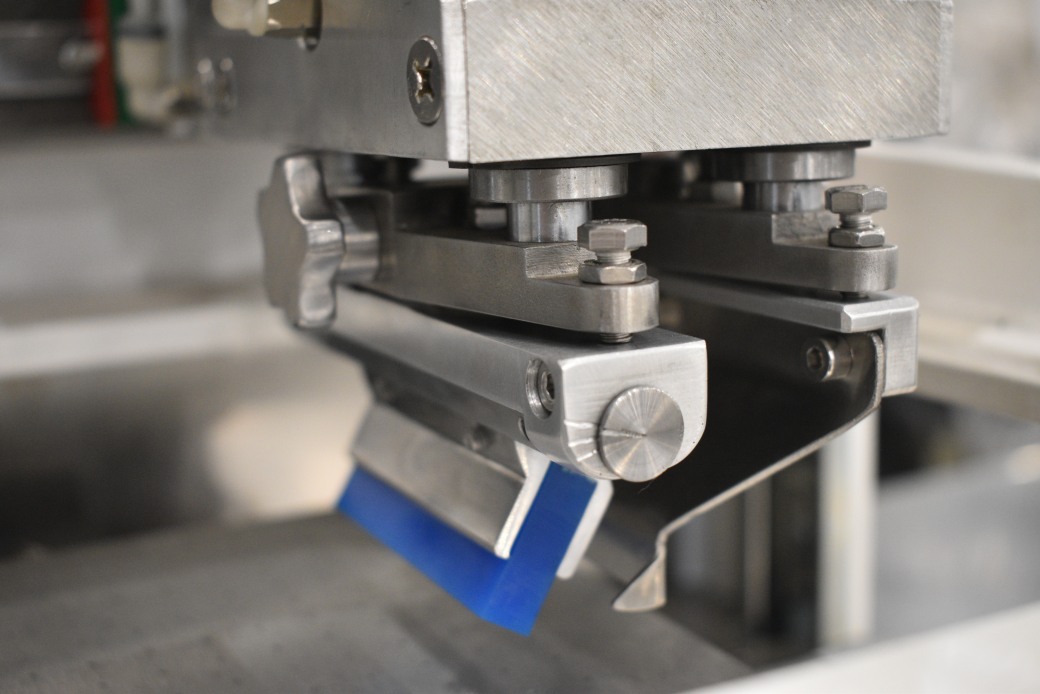

ПТП-100-Л позволяет регулировать основные параметры процесса печати: скорость перемещения печатного блока, ход и давление ракеля, расстояние между ракелем и контрракелем, а также их положение относительно трафарета. Управление осуществляется с сенсорной панели. Предусмотрена работа как в ручном, так и в полуавтоматическом режиме.

Особое внимание в конструкции уделено точному совмещению трафарета и подложки. Положение трафарета можно корректировать по двум координатам и углу поворота. Для данной комплектации предусмотрены задние упоры, упрощающие установку трафаретов в повторяемое положение. Крепления выполнены с учётом размеров рамок, используемых в технологическом процессе.

Принтер поддерживает контактный способ трафаретной печати и позволяет наносить пастообразные составы на плоские изделия с высокой повторяемостью расположения изображения. Печатный стол оснащён вакуумной фиксацией подложки, а в рабочей зоне предусмотрен контроль температуры.

ПТП-100-Л уже применяется в аналогичных технологических процессах и обеспечивает нанесение составов при производстве печатных плат. Возможность точной настройки положения трафарета, параметров движения ракеля и фиксации подложки делает принтер подходящим для задач, где важны повторяемость и точность трафаретной печати.
