Прецизионный трафаретный принтер ПТП-100-ПЛ для нанесения металлизационной пасты на керамические подложки

Для предприятия электронной промышленности разработан прецизионный трафаретный принтер ПТП‑100‑ПЛ. Оборудование предназначено для нанесения металлизационной пасты на керамические подложки методом трафаретной печати. В рамках заказа изготовлено 12 принтеров для оснащения производственного участка.

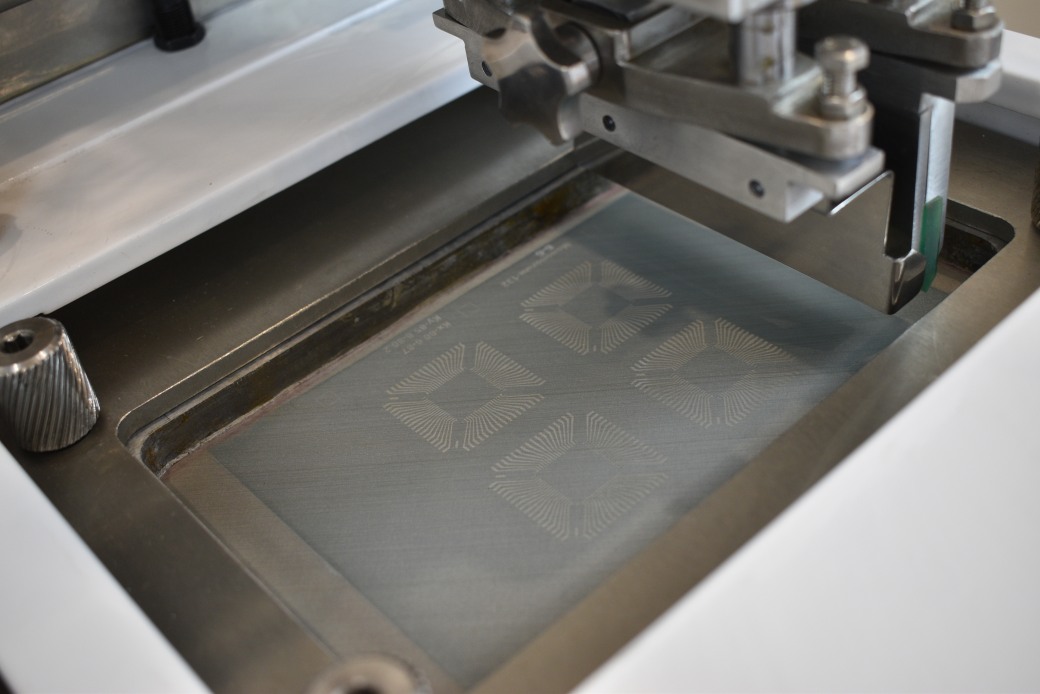

В технологическом процессе используются тонкие керамические подложки и металлизационная паста. Через открытые участки трафарета паста переносится на поверхность керамической карты, формируя заданный рисунок. Для работы одновременно устанавливаются основной печатный ракель и вспомогательный ракель, который после рабочего прохода возвращает и распределяет пасту по поверхности трафарета.

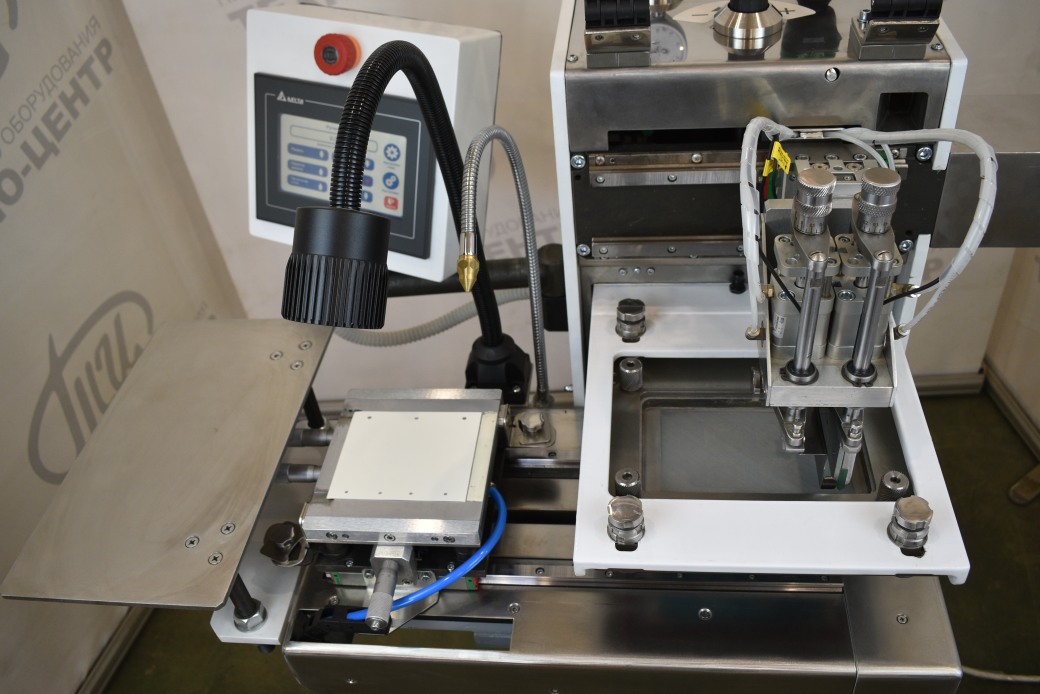

Перед печатью оператор устанавливает керамическую подложку на рабочий стол и позиционирует её с помощью механических фиксаторов. Дополнительно предусмотрена вакуумная фиксация. Положение трафарета относительно подложки можно корректировать по двум координатам и углу поворота; точная настройка выполняется вручную микрометрическими механизмами. После позиционирования оператор запускает рабочий цикл: печатный стол автоматически перемещает подложку в зону нанесения, после чего ракель проходит по трафарету и переносит пасту на керамическую поверхность. Скорость движения, давление ракеля и его рабочий ход регулируются.

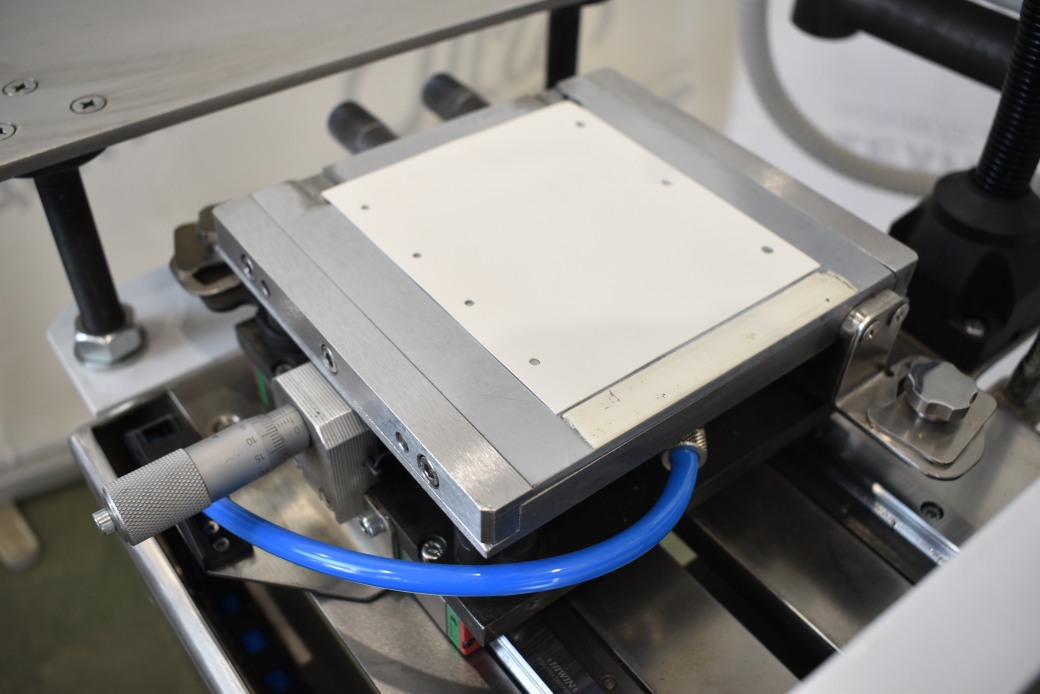

Печатный стол рассчитан на работу со съёмными вкладышами, соответствующими формату используемых керамических карт. Такое решение позволяет точно фиксировать тонкие подложки и при необходимости заменять рабочий элемент стола без изменения основной конструкции принтера. Также предусмотрена регулировка расстояния между трафаретом и поверхностью подложки.

Перед нанесением пасты выполняется антистатическая очистка керамической поверхности и автоматическое удаление пыли и мелких посторонних включений. Для отвода паров органических компонентов из зоны печати предусмотрено подключение вытяжной вентиляции.

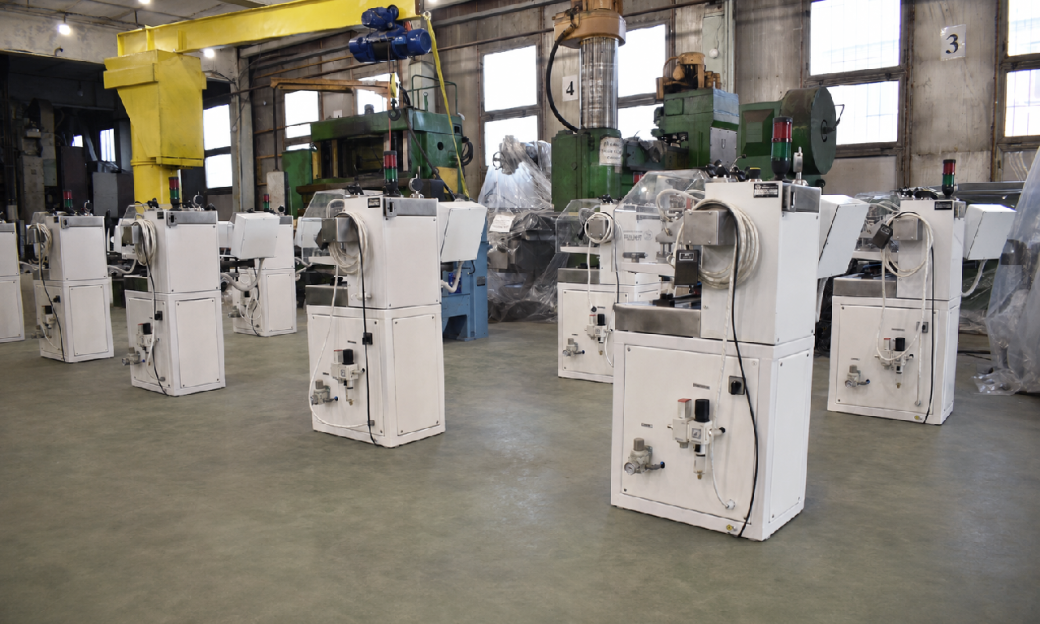

При создании партии из 12 прецизионных трафаретных принтеров учитывались требования к повышению производительности и интеграции оборудования в последовательный производственный процесс
