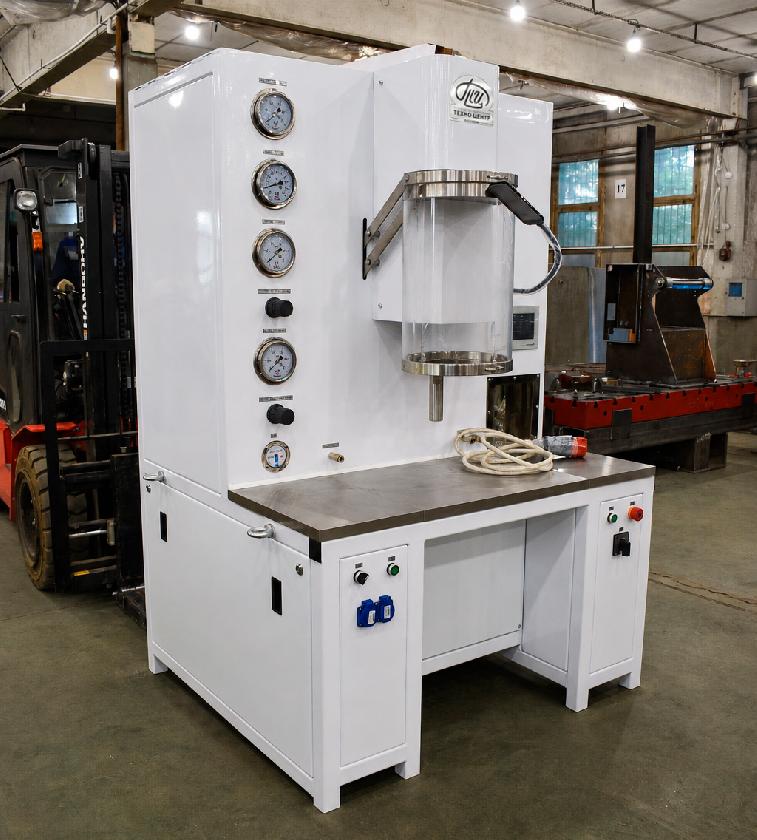

Установка литья шликера ЛМ-25-ВН для горячего литья вакуумно-плотной керамики

Для научно-производственной организации, объединяющей исследовательские, конструкторские, технологические и производственные подразделения, ООО «Техно-центр» изготовило установку литья шликера ЛМ-25-ВН. Оборудование предназначено для изготовления деталей из вакуумно-плотной керамики методом горячего шликерного литья.

Установка будет применяться для приготовления горячих шликерных составов и последующего заполнения литьевых форм. Общий объем шликерного бака составляет 25 л. Внутри емкости установлена рамная мешалка с регулируемой частотой вращения.
Готовый шликерный состав подается в обогреваемую емкость с мешалкой. После разогрева включается вакуумирование бака для дегазации материала перед литьем.
После смешивания и вакуумирования оператор устанавливает форму на обогреваемый рабочий стол.

Для запуска рабочего цикла оператор одновременно нажимает две кнопки на сенсорной панели. Шток фиксирует литьевую форму, после чего начинается ее заполнение шликером под давлением.
С панели управления регулируются давление инжекции и прижима, температура шликера и рабочего стола, скорость вращения мешалки и время отложенного включения обогрева. На экран выводятся температура состава, давление в пневмосистеме и шликерном баке, давление впрыска и расход воды для охлаждения столика.

После завершения установленного времени литья фиксирующий механизм освобождает форму. Оператор извлекает отлитую деталь и удаляет литник. Для охлаждения форм в состав установки входят два отдельных столика.
Шликерный бак оснащен глицериновой рубашкой объемом 45 л. В ней расположены нагревательные элементы и питающая трубка. Конструкцией также предусмотрены теплоизоляция рубашки, смотровой и загрузочный лючки, коническое дно емкости и прямая питающая трубка без изгибов.

Вакуумирование шликера необходимо для снижения риска появления пузырей и расслоений. На отлитых деталях не допускаются поры, пустоты, трещины, расслоения и сколы сверх установленных размеров.
