Устройство вибрационной выбивки ВВК-1 для очистки стержней от холоднотвердеющей смеси

Для нового производственного участка, связанного с ремонтом турбинного оборудования, разработано устройство вибрационной выбивки коробов со стержнями ВВК-1. Оборудование предназначено для удаления холоднотвердеющей смеси со стержней после завершения технологической операции.

Рабочий процесс основан на вибрационном воздействии. Оператор устанавливает короб со стержнями и затвердевшей смесью на решётку вибрационной камеры и запускает устройство. Во время работы короб интенсивно встряхивается, за счёт чего холоднотвердеющая смесь разрушается и отделяется от находящихся внутри стержней.

Для разделения стержней и разрушенного материала в рабочей камере предусмотрена мелкоячеистая решётка. Отделившаяся сыпучая смесь проходит через неё, а стержни остаются в рабочей зоне. Таким образом, вибрационная обработка одновременно обеспечивает разрушение ХТС и её отделение от извлекаемых элементов.

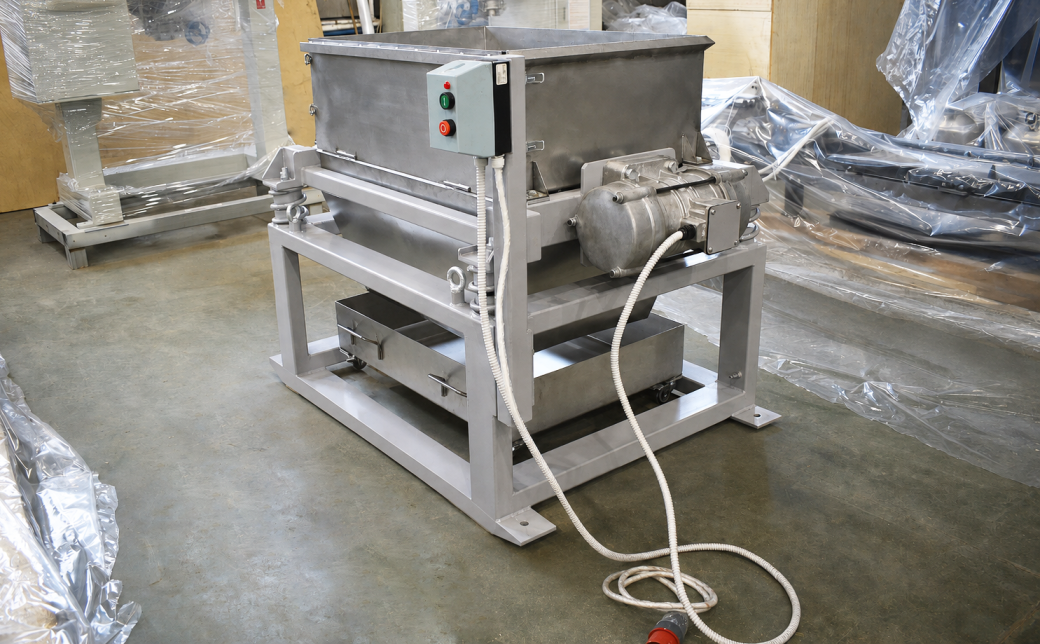

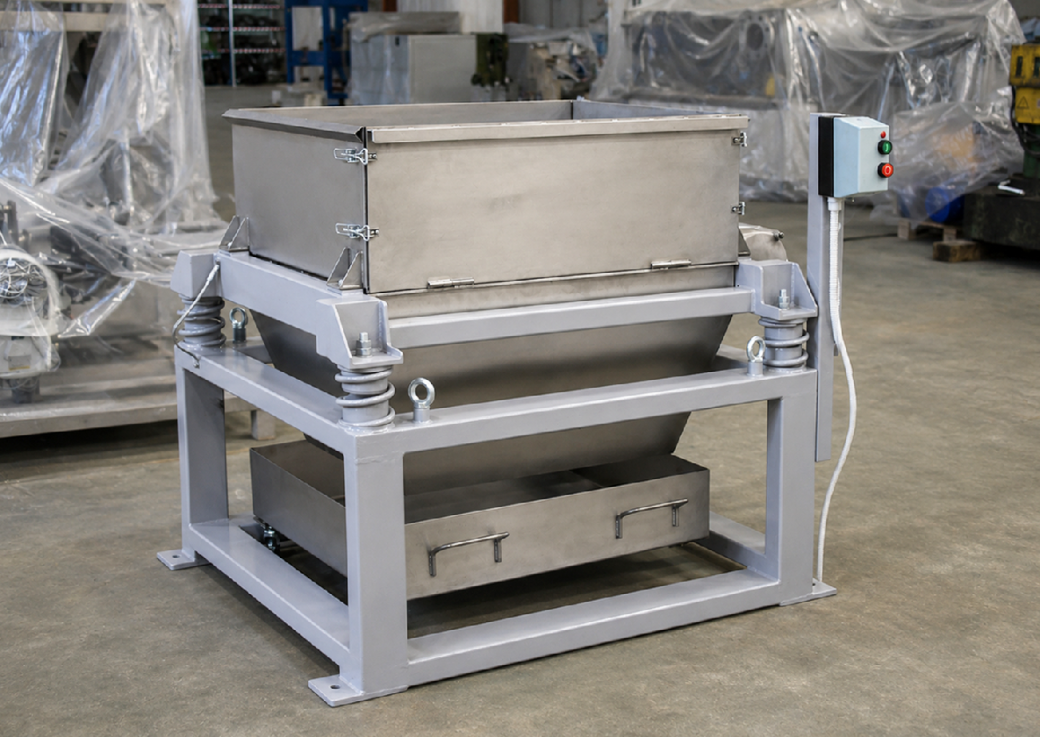

ВВК-1 выполнено в напольном исполнении и оснащено отдельной вибрационной камерой, рассчитанной на размещение короба со стержнями. В конструкции предусмотрен вибропривод, создающий необходимое механическое воздействие на загруженный короб.

Управление устройством организовано непосредственно с рабочего места оператора. На станине установлен простой пульт с кнопками запуска и остановки, что позволяет контролировать цикл вибрационной выбивки без дополнительных операций с оборудованием.

После завершения обработки оператор останавливает устройство и извлекает освобождённые от холоднотвердеющей смеси стержни. ВВК-1 выполняет отдельную технологическую операцию по выбивке и очистке стержней в составе нового производства, связанного с ремонтом турбинного оборудования.
