Специализированные прессы для вырубки угловых пазов в плоских деталях (например, для подготовки развертки) и разделки полок уголков (например, для стыковки под сварку).

ISO 9001:2008

Система менеджмента качества сертифицирована (ISO 9001:2008)

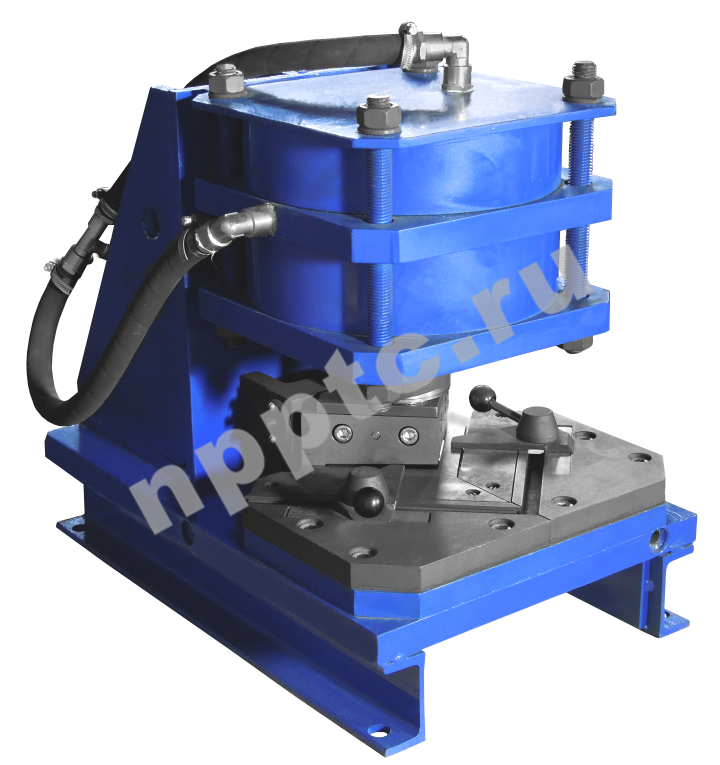

Конструктивные особенности угловырубных прессов серии НУ:

  • Подключаются к магистрали сжатого воздуха давлением 6 атм.

  • Экономичный расход сжатого воздуха и надежность являются яркими отличительными чертами пневматических угловырубных прессов нашего производства по сравнению с предложениями других производителей.

  • Щадящий режим работы штамповой оснастки: например, если рабочий по ошибке подаст заготовку толщиной 5 мм (вместо предназначенной 3 мм), то пуансон упрется в заготовку и пресс остановится, при этом штамп избежит повреждения.

  • Угловырубной пресс НУ160/3 универсален и позволяет устанавливать другую штамповую оснастку (например, штампы для вырубки отверстий, пазов, разделки сложного контура, гибки коротких деталей и т.д.).

  • Кинематика угловырубных прессов обеспечивает предельную простоту в обслуживании и работе.

Технические характеристики

Модель НУ100/1,5
НУ160/3
Исполнение
настольное напольное
Длина вырубаемой стороны, мм
100 160
мах толщина листа (Ст3), мм
1,5 3
Давление воздуха, атм
6 6
Расход воздуха, л/цикл  5
15,2
Габариты (LxBxH), мм 360х550х500
850х650х1650
Масса, кг
200
700

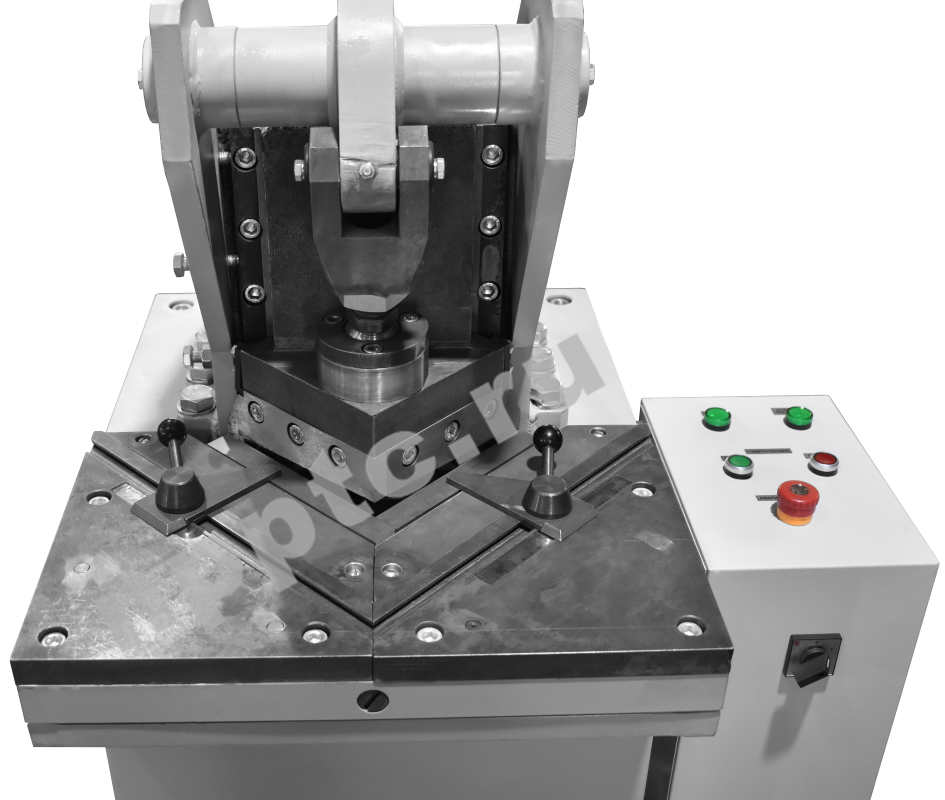

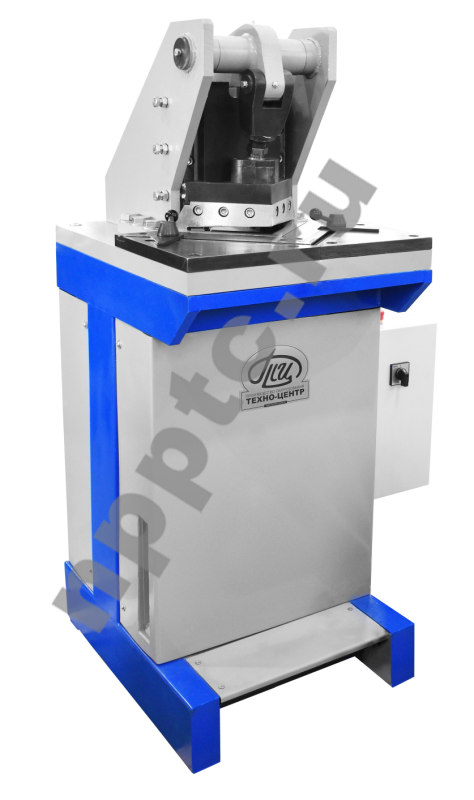

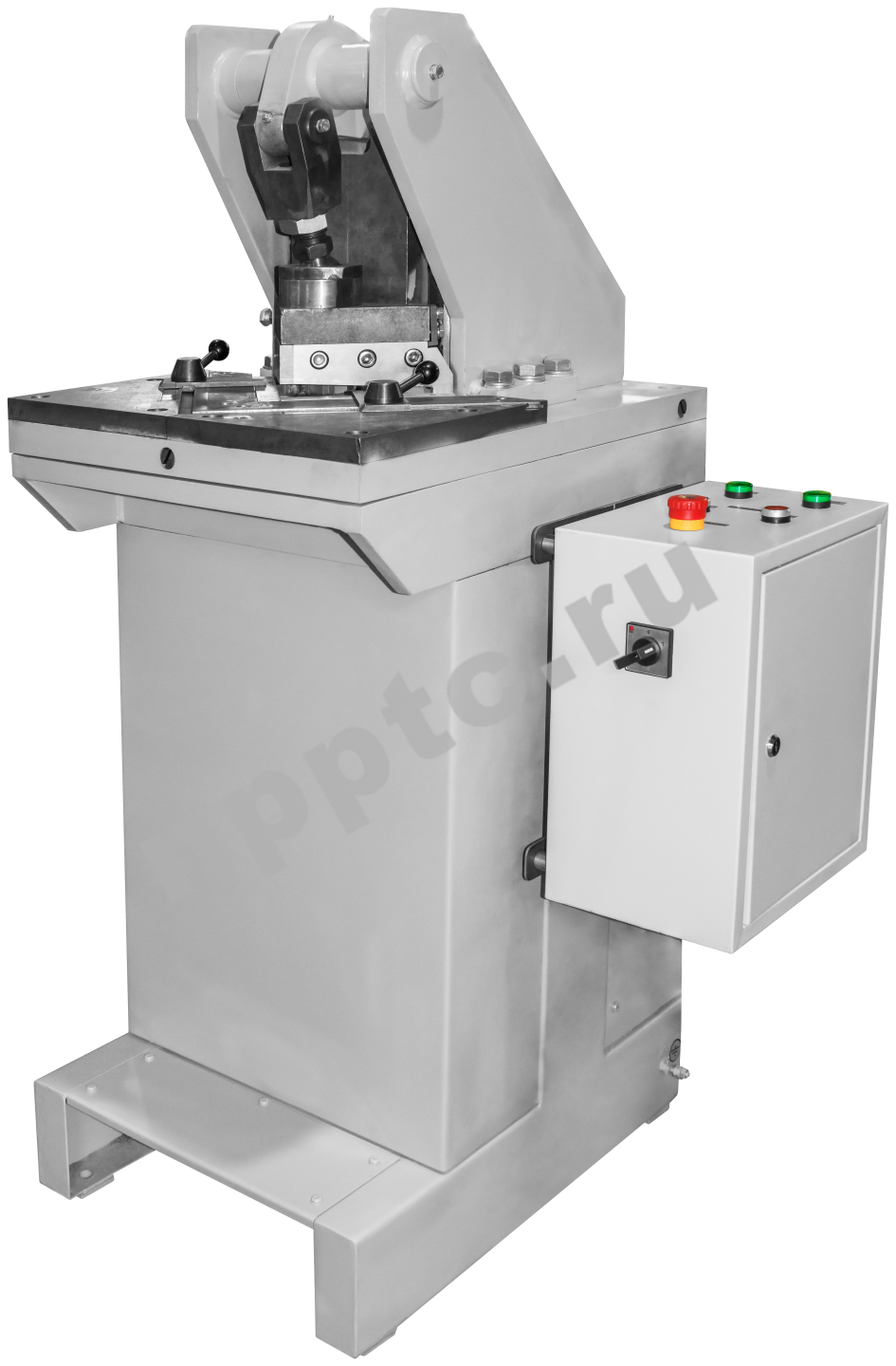

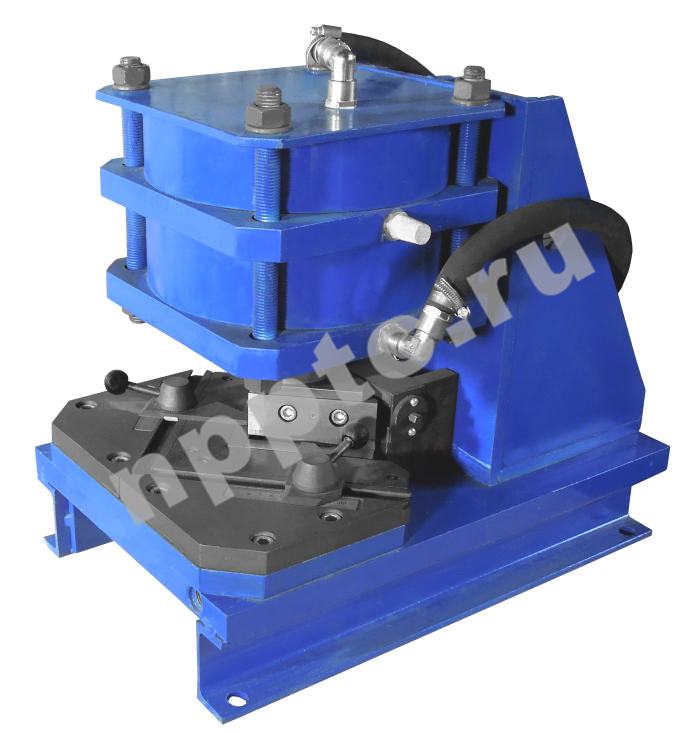

Конструктивные особенности угловырубных прессов серии НУМ:

  • Подключаются к сети электропитания 380В.

  • Быстрое время срабатывания ~2,5 сек/цикл при малой потребляемой мощности (4 кВт) является яркой отличительной чертой гидравлических угловырубных прессов нашего производства по сравнению с предложениями других производителей.

  • Угловырубной пресс НУМ160/3 универсален и позволяет устанавливать другую штамповую оснастку (например, штампы для вырубки отверстий, пазов, разделки сложного контура, гибки коротких деталей и т.д.).

  • Малогабаритная гидростанция (в комплекте с прессом) работает с типовыми марками масел и оснащена фильтром очистки масла, при этом данные расходные материалы можно купить в любом городе РФ.

Технические характеристики

Модель НУМ160/3
НУМ160/5
Исполнение
напольное напольное
Длина вырубаемой стороны, мм
160
160
мах толщина листа (Ст3), мм
3
5
Установленная мощность, кВт 4
4
Габариты (LxBxH), мм 650х650х1550  700х550х1500
Габариты гидростанции, мм 550х350х700 550х350х700
Масса, кг
420 450

Видео


Ниже представлены примеры разверток заготовки для изготовления металлических коробок.
Цветными линиями обозначается линия вырубки за 1 рабочий ход угловырубного пресса.

Примеру рубки листа

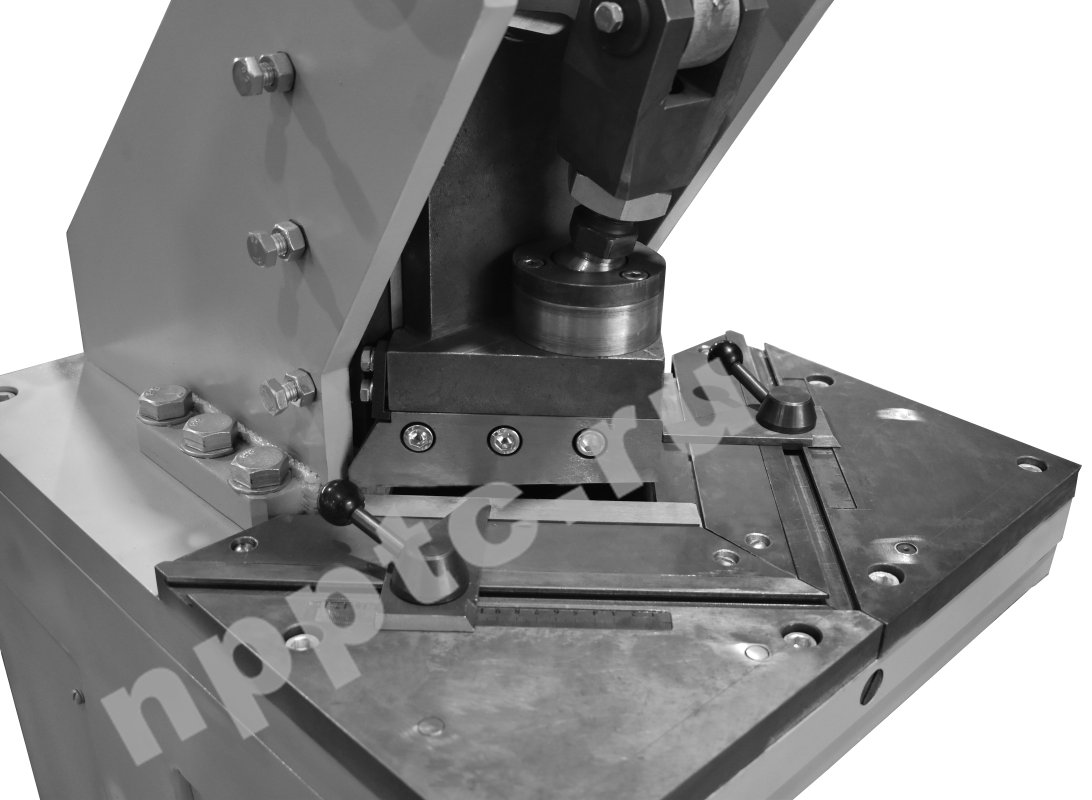

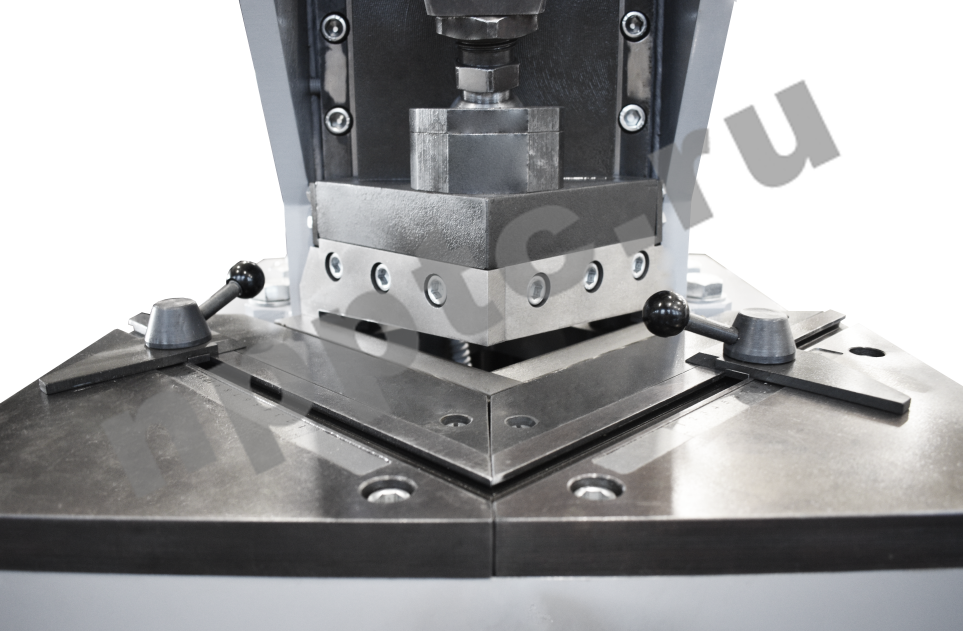

Конструктивные особенности угловырубных прессов серии НУ, НУМ:

  • Управление угловырубным прессом – нажатием педали;

  • Для удобства перешлифовки ножи выполнены съемными;

  • Регулировка зазора между ножами позволяет вырубать угловые пазы в листах различных толщин и марок стали с надлежащим качеством реза;

  • Удобное и быстрое позиционирование заготовки – размер углового паза задается подвижными упорами, по линейке.

  • Надежная винтовая фиксация упоров позволяет сохранять заданный размер углового паза даже если оператор с ударом подаст лист до упоров.

  • Технологичность конструкции и запас прочности обеспечивают многолетнюю эксплуатацию угловырубных прессов при двухсменном режиме работы.

  • Для работы достаточно подключить угловырубной пресс к источнику питания (подключил и работай).
