Лабораторные консольные шаровые мельницы предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
|
Отрасль применения |
|
|
|
|
|
|
|
Система менеджмента качества сертифицирована (ISO 9001:2008)
|
Для сухого размола |
МШБ-2 |
МШБ-5 |
МШБ-10 |
МШБ-15 |
МШБ-20 |
МШБ-30 |
|
Общий объем, л |
2 |
5 |
10 |
15 |
20 |
30 |
|
Рабочий объем, л |
0,5 |
1,5 |
2,5 |
3,5 |
5 |
7 |
|
Частота оборотов об/ мин |
90 |
80 |
60 |
60 |
60 |
60 |
|
Максимальная загрузка, кг ** |
5 |
10 |
20 |
30 |
40 |
60 |
|
Установленная мощность, кВт ** |
1,1 |
1,1 |
1,1 |
1,1 |
1,1 |
1,1 |
|
Габаритные размеры (ДxШxВ), мм |
800 |
800 |
800 |
800 |
800 |
800 |
|
Масса, не более, кг |
95 |
100 |
105 |
110 |
115 |
120 |
|
Технические характеристики шаровых мельниц |
Серии МШБ / МШБ-М |
||||||
|
Основное применение |
Тонкий и сверхтонкий размол, истирание, смешивание |
||||||
|
Принцип воздействия на материал |
Удар, истирание |
||||||
|
Применяется для материалов |
Твердых, средней твердости, мягких, хрупких, волокнистых |
||||||
|
Тип размола |
Сухой / Мокрый |
||||||
|
Материал размольного барабана |
Нержавеющая сталь / Углеродистая сталь |
||||||
|
Футеровка внутренней поверхности барабана (опция) |
Оксид алюминия Al₂O₃, Полиуретан, Резина, Полипропилен, |
||||||
|
Рабочий объем (шары + материал) * |
30-35 % от общего объема (возможно до 50%) |
||||||
|
Максимальные размеры загружаемого материала, мм * |
До 80 мм |
||||||
|
Конечная дисперсность материала * |
До 1-10 мкм |
||||||
|
Оптимальный диаметр применяемых шаров * |
5-20 мм |
||||||
|
Защита от перегрузки по току |
предусмотрено |
||||||
|
Плавный пуск и плавное торможение |
предусмотрено |
||||||
|
Регулировки частоты оборотов |
Частотным преобразователем |
||||||
|
Задание времени работы |
Таймером |
||||||
|
Подключение к сети электропитания |
220В, 50Гц |
* Данные параметры зависят от физико-механических свойств размалываемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.
** Расчет максимальной загрузки шаров и материала произведен с учетом массы керамических мелющих шаров. Для загрузки стальных шаров (нерж. сталь, ШХ-15) или шаров из карбида вольфрама может потребоваться увеличение мощности электродвигателя (зависит от количества шаровой загрузки, типа мелющих тел, а также от удельного веса размалываемого материала).
Дополнительная комплектация и модернизация:
- Комплектование мельницы размольными барабанами из различных материалов, а также дополнительными фиксаторами размольных барабанов.
|
Материал |
Объем барабана, л |
|||||||||||
|
0,5 |
1 |
2 |
3 |
4 |
5 |
8 |
10 |
12 |
14 |
15 |
20 |
|
|
Яшма/ агат |
✔ | ✔ | ✔ | |||||||||
|
Карбид вольфрама WC |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
|
Диоксид циркония ZrO2 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||
|
Оксид алюминия Al2O3 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Нержавеющая сталь/ черная сталь |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Фарфор |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
|
Фторопласт/ нейлон |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
|
Полиуретан |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
- Комплектование мельницы размольными шарами и из различных материалов:
|
Материал |
Диаметр шаров |
||||||||
|
6 мм |
8 мм |
10 мм |
15 мм |
20 мм |
25 мм |
30 мм |
40 мм |
50 мм |
|
|
Агат |
|
|
✔ | ✔ | ✔ | ✔ |
|
|
|
|
Карбид вольфрама WC |
|
✔ | ✔ |
|
|
|
|
|
|
|
Оксид алюминия Al₂O₃ |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Оксид циркония ZrO₂ |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Нержавеющая сталь |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Сталь ШХ 15 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Фарфор |
|
|
✔ | ✔ | ✔ | ✔ | ✔ |
|
|
- Изменение габаритов станины.
- Изготовление электрической части во взрывобезопасном исполнении.
- Подача в рабочую камеру инертного газа (азот, аргон).
- Позволяют получить фракцию до 10 мкм по сухому продукту (зависит от свойств продукта и подбора мелющих тел).

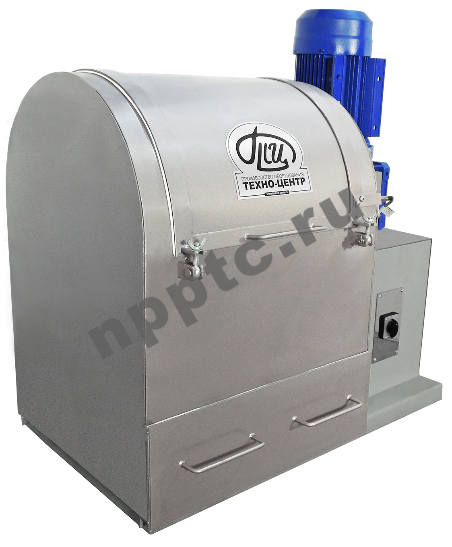

- Работа с кожухом для беспылевой снижает трудозатраты на выгрузку материала – оператору требуется только надеть решетку для отделения шаров от материала, а также выкатить поддон с размолотым материалом (легкое и удобное отделение шаров от материала, минимум физический действий).
- Кожух обеспечивает беспылевую выгрузку порошка из барабана и предотвращает потери порошка в результате выброса его в помещение: все части кожуха уплотняются через резиновые уплотнения, а валы вращения барабана уплотняются через войлочные накладки. Кожух изготавливается из нержавеющей стали 12Х18Н10Т и удобен для выгрузки порошка.
- Существенное снижение уровня шума при работе мельницы (примерно на 20-30 дБ).
- Геометрические габариты и частота оборотов барабана мельницы позволяют подбивать технологический режим работы в широком диапазоне и работать как в “каскадном” режиме работы, так и в водопадном.
- Диаметр валов, динамическая нагрузка подшипниковых опор, толщина барабана мельницы, а также жесткость приемной емкости и решетки позволят работать как с легкими материалами (размол керамики с керамическими шарами), так и с материалами, имеющими высокий удельный вес (размол металлических порошков шарами из стали ШХ-15).
- Контактирующие с обрабатываемым материалом детали (барабан, крышка лючка, кожух и выкатной сборник порошка) изготовлены из нержавеющей стали 12Х18Н10Т.
- Настольное исполнение мельницы идеально подходит для применения в лабораториях - пусконаладочные работы не требуются (подключил и работай).

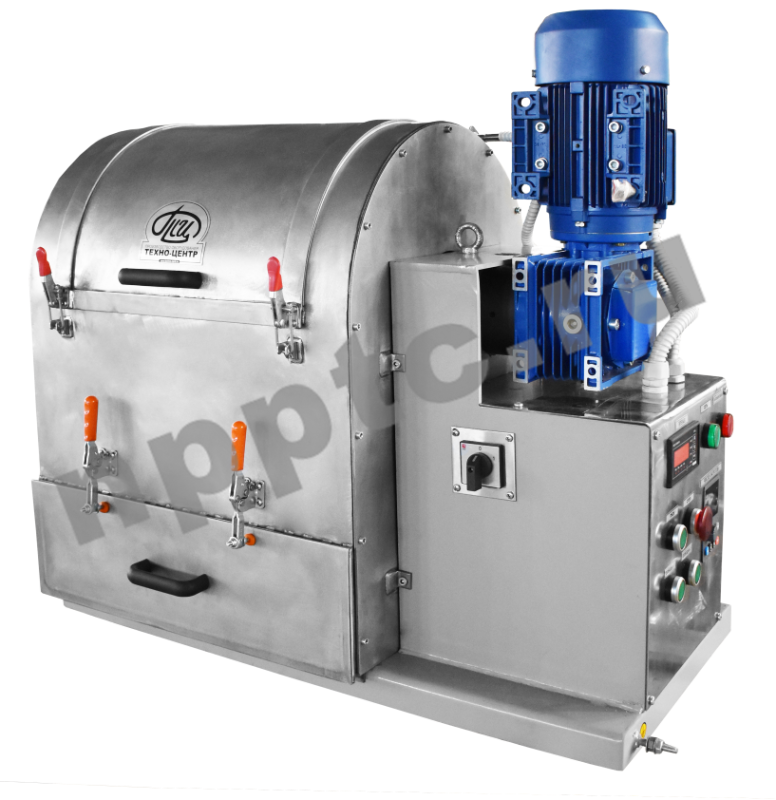

Шаровая мельница консольная представляет собой массивную станину (1), в верхней части которой на подшипниковой опоре (2) установлен вращающийся цилиндрический барабан (3), а также на отдельной площадке мотор-редуктор (4). Через люк (5) в барабан мельницы загружаются шары и материал для измельчения.
После окончания рабочего цикла, содержимое барабана ссыпается в двухуровневый поддон (5), верхний уровень которого представляет собой решетку для сепарации размольных тел и готового материала. Также имеется возможность выгрузки через решетчатую крышку, при использовании кожуха для беспылевой выгрузки или сливом готовой суспензии через перфорированный стакан с шаровым краном.
|
Примеры размалываемых материалов |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мельницы шаровые с приводом от валков могут использоваться в лабораториях, мелкосерийных, а также крупных промышленных производствах и позволяют выполнять: |
|
|
Сухой размол материалов различной твердости |
Сухой размол широкого спектра материалов (в том числе трудноразмалываемых) с широким выбором футеровки барабана и материала мелющих шаров, в том числе размол в среде инертных газов. |
|
Мокрый размол материалов различной твердости |
Мокрый размол порошков в различных средах (вода, спирт, ацетон и т.п.), ( и измельчение и перетир невязких паст, приготовление эмалей и глазурей. |
|
Смешивание порошков, суспензий и паст |
Сухое смешивание порошков (в том числе различных по размеру), как с шарами, так и в пустом барабане, смешивание суспензий, приготовление паст и поддержание готовых паст в “живом” текучем состоянии. |
