Шаровые мельницы двухопорные (для размола цементного клинкера)
Шаровые мельницы двухопорные (для размола цементного клинкера)
Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
|
Отрасль применения |
|
|
|
|
|
|
|
Система менеджмента качества сертифицирована (ISO 9001:2008)
|
Модель |
МШБ/110-РК2 |
|
Тип размола |
сухой |
|
Количество внутренних рабочих камер барабана, шт |
2 |
|
Тип крепления барабана |
двухопорный |
|
Материал барабана |
нержавеющая сталь |
|
Общий объем барабана, л |
110 |
|
Объем каждой внутренней рабочей камеры барабана, л |
55 |
|
Максимальная загрузка (шары и материал для размола), кг |
400 |
|
Максимальная частота оборотов, об/мин |
60 |
|
Кожух для беспылевой выгрузки порошка |
предусмотрен |
|
Установленная мощность, кВт |
4 |
|
Габариты (ДхШхВ), не более, мм |
1650х1000х1250 |
|
Масса, не более, кг |
600 |
для отделения шаров
от размолотого материала
Дополнительная комплектация и модернизация:
- Футеровка рабочей камеры – рабочая камера изнутри покрывается износостойким материалом для повышения ресурса работы мельницы, а также для предотвращения попадания в размалываемый материал “вредного” намола с стенок барабана. - для каждого вида размалываемого продукта можно подобрать наилучший материал рабочей камеры и мелющих элементов:
- Футеровка полиуретаном (твердостью от 60 до 90 по Шору). Полиуретан обладает высокой износостойкостью, стойкостью на разрыв, устойчивостью к высоким механическим нагрузками, а также снижает шум при работе мельницы (не стоек к ацетону, нефрасу, толуолу и другим растворителям, а также не выдерживает температуры свыше 90 С):
- Футеровка керамикой: Оксид алюминия Al2O3 (уралит, алюбит, ВК-94-1, ВК-100). Керамическая футеровка обладает высокой износостойкостью (более чем в 250 раз выше чем у марганцевой стали), высокой кислотостойкостью и щелочестойкостью, исключает загрязнения размалываемого материала металлическими примесями (к примеру: используется при размоле материалов для керамических конденсаторов, а также в фармацевтической промышленности), обладает коррозионной стойкостью, высокой плотностью и механической прочностью (также может выдерживать высокие и низкие температуры):
- Футеровка полипропиленом: Полипропилен обладает высокой химической стойкостью к различным видам соединений и веществ, нейтрален по отношению к химически агрессивным кислотам и растворителям, имеет низкую проницаемость.
- Футеровка из различных материалов: Оксид циркония ZrO2 (стабилизированный оксидом иттрия или оксидом кальция), карбида кремния SiC, карбид вольфрама (ВК-6, ВК-8), чугунными пластинами, и другими материалами.
- Выполнение рабочей камеры из черной стали (в том числе из специальных сталей).
- Регулировка частоты оборотов электродвигателя.
- Изменение габаритов станины.
- Нагрев / охлаждение – оснащение мельницы рубашкой для подачи жидкого теплоносителя.
- Комплектование приемной емкостью.
- Оснащение мельницы мембранным насосом.
- Комплектование мельницы размольными шарами и из различных материалов:
|
Материал |
Диаметр шаров |
||||||||
|
6 мм |
8 мм |
10 мм |
15 мм |
20 мм |
25 мм |
30 мм |
40 мм |
50 мм |
|
|
Агат |
|
|
✔ | ✔ | ✔ | ✔ |
|
|
|
|
Карбид вольфрама WC |
|
✔ | ✔ |
|
|
|
|
|
|
|
Оксид алюминия Al₂O₃ |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Оксид циркония ZrO₂ |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Нержавеющая сталь |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Сталь ШХ 15 |
✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
|
Фарфор |
|
|
✔ | ✔ | ✔ | ✔ | ✔ |
|
|
- Подача в рабочую камеру инертного газа (азот, аргон).
- Изготовление электрической части во взрывобезопасном исполнении.
- Мельница МШБ/110-РК2 подходит для размалывания цементного клинкера, цемента и других материалов.
- Две независимые камеры позволяют осуществить размол в две стадии, на первой стадии размол осуществляется стальными шарами, на второй цилиндрами. Данная методика размола позволяет получить наиболее близкие результаты в соотношении к промышленным двухкамерным мельницам.
- Мельница оснащена кожухом для беспылевой работы и выгрузки готового материла.
- Мельницы оснащена приемными емкостями для сбора размолотого материала.
- Контактирующие с обрабатываемым материалом детали (барабан, крышка лючка, кожух и выкатной сборник порошка) изготовлены из нержавеющей стали 12Х18Н10Т.
- Мельница может применяться для определения размалываемости компонентов по методике Гипроцемента.
Шаровая мельница двухопорная представляет собой массивную станину (6), в верхней части которой в двух подшипниковых опорах (3) установлен вращающийся цилиндрический барабан (1), а также на отдельной площадке мотор-редуктор (4). Через люк (2) в барабан мельницы загружаются шары и материал для измельчения.
После окончания рабочего цикла, содержимое барабана ссыпается в двухуровневый поддон (5), верхний уровень которого представляет собой решетку для сепарации размольных тел и готового материала. Также имеется возможность выгрузки через решетчатую крышку, при использовании кожуха для беспылевой выгрузки или сливом готовой суспензии через перфорированный стакан с шаровым краном.
|
Примеры размалываемых материалов |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мельницы шаровые с приводом от валков могут использоваться в лабораториях, мелкосерийных, а также крупных промышленных производствах и позволяют выполнять: |
|
|
Сухой размол материалов различной твердости |
Сухой размол широкого спектра материалов (в том числе трудноразмалываемых) с широким выбором футеровки барабана и материала мелющих шаров, в том числе размол в среде инертных газов. |
|
Мокрый размол материалов различной твердости |
Мокрый размол порошков в различных средах (вода, спирт, ацетон и т.п.), ( и измельчение и перетир невязких паст, приготовление эмалей и глазурей. |
|
Смешивание порошков, суспензий и паст |
Сухое смешивание порошков (в том числе различных по размеру), как с шарами, так и в пустом барабане, смешивание суспензий, приготовление паст и поддержание готовых паст в “живом” текучем состоянии. |
Мельница двухкамерная лабораторная для размола цементного клинкер
для размола цементного клинкера

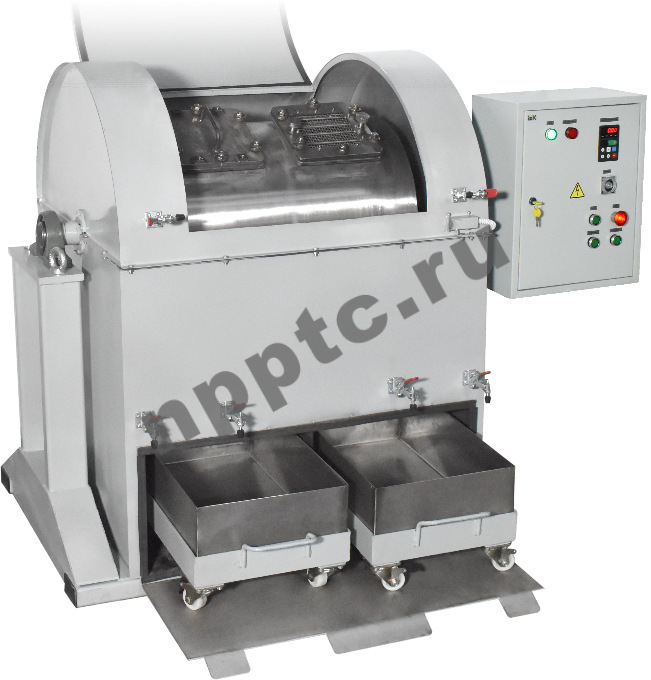

Лабораторная двухкамерная мельница МШБ/110-РК2 может применяется для определения размалываемости материалов по методике Гипроцемента и других технологических задач. Шаровая мельница представляет собой массивную станину (1) в верхней части которой в двух подшипниковых опорах (2) установлен вращающийся цилиндрический барабан. Барабан мельницы (3) содержит две камеры объемом 55 литров, разделённые глухой перегородкой. В одну камеру в качестве мелющих тел загружены стальные шары, во вторую – цилиндры. Загрузка материала осуществляется через люки (4), закрытые кожухом для беспылевой работы. Размолотый материал выгружается в нижнюю часть кожуха по конусным направителям (5) в приемные поддоны для измельчённого материала (6). Пульт управления (7) расположен на станине мельницы.
Предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.
