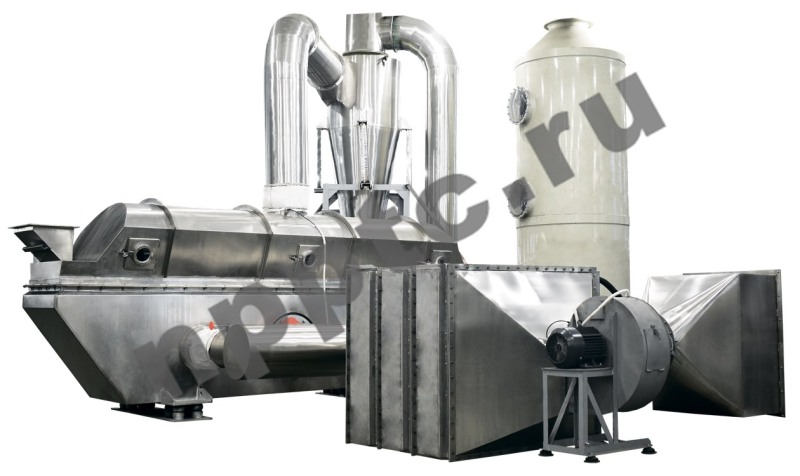

Линия сушки в псевдоожиженном слое

Конструкция линии сушки в псевдоожиженном слое представляет собой сложный комплекс взаимосвязанных узлов, каждый из которых играет критическую роль в эффективности и надежности процесса.

Сушильная камера

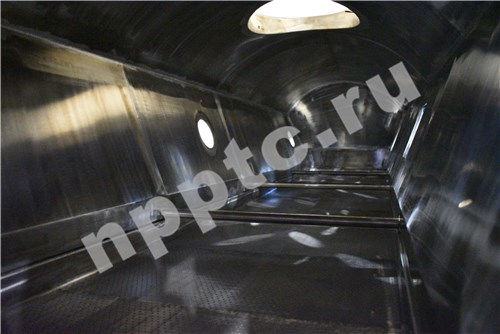

Сушильная камера, как правило, разделена на две основные части: верхнюю (расширительную) и нижнюю.

Верхняя камера (расширительная зона): Имеет больший диаметр или сечение, чем нижняя. Это приводит к снижению скорости восходящего потока воздуха в верхней части аппарата, что способствует осаждению крупных частиц, увлеченных потоком, и снижает пылевынос. Форма камеры часто выполняется с закругленными углами (например, дугообразный или арочный потолок), что улучшает аэродинамику и предотвращает накопление материала в «мертвых зонах».

Нижняя камера (подрешеточное пространство): Служит для подвода и равномерного распределения сушильного агента перед прохождением через слой. Имеет значительный объем, необходимый для выравнивания потока и стабилизации перепада давления. Изготавливается в виде сварного корпуса усиленной конструкции, поскольку воспринимает вибрационные нагрузки (в случае вибрационных аппаратов) и перепады давления.

Газораспределительная решетка

Газораспределительная решетка (также называемая распределительной плитой или многочковой решеткой) — один из самых ответственных узлов, от которого зависит качество псевдоожижения.

Основные параметры решетки:

Отверстия: Располагаются, как правило, по треугольной сетке (в шахматном порядке) для максимальной равномерности распределения воздуха.

Открытая площадь (живое сечение): Отношение суммарной площади отверстий к общей площади решетки. Оптимальное значение открытой площади находится в диапазоне 3–10%. Меньшие значения приводят к высокому гидравлическому сопротивлению, большие — к неравномерному псевдоожижению и провалу мелких частиц через отверстия.

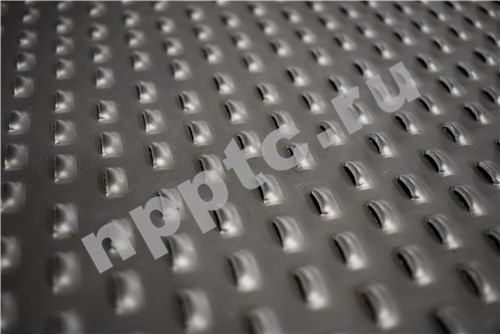

Форма отверстий: Для стандартных материалов используются прямые (цилиндрические) отверстия. Для материалов с высокой начальной влажностью (склонных к комкованию) на начальном участке решетки могут применяться отверстия с «язычками» (направляющими козырьками), которые создают направленный поток и улучшают транспортировку влажного материала.

Система вибрации

В конструкциях вибрационных (виброожиженных) сушилок на корпусе нижней камеры устанавливаются вибрационные моторы (вибраторы). Под действием вибрации и наклона решетки материал перемещается от загрузки к выгрузке. Также вибрация помогает разрушать своды и агломераты, особенно в зоне загрузки влажного материала, и способствует псевдоожижению материалов с широким гранулометрическим составом.

Система пылеулавливания и рециркуляции

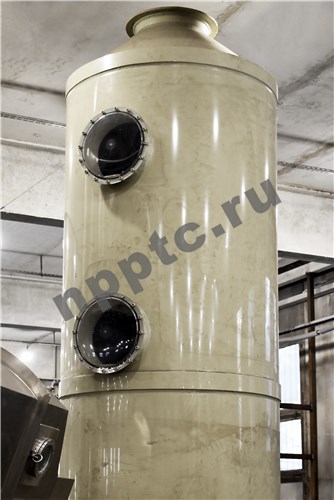

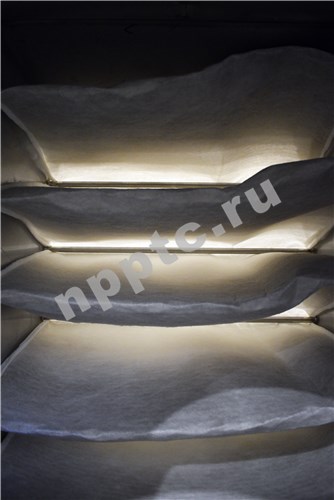

Современные линии оснащаются многоступенчатыми системами очистки отходящих газов, включающими циклоны (для осаждения крупной фракции) и рукавные фильтры (для улавливания тонкодисперсной пыли). Уловленный продукт может возвращаться в основной поток, что минимизирует потери материала.

Система автоматического управления

Сердцем современной линии является программируемый логический контроллер (ПЛК), который в реальном времени отслеживает и регулирует:

• температуру сушильного агента на входе и выходе;
• скорость потока воздуха;
• перепад давления на слое (косвенный показатель высоты и плотности слоя);
• влажность отходящих газов (показатель эффективности сушки);
• скорость подачи исходного материала и выгрузки готового продукта.

Автоматизированная система управления позволяет сохранять технологические рецепты, вести протоколирование параметров и оперативно реагировать на любые отклонения от заданного режима.

Дополнительная комплектация

В зависимости от специфики производства и требований к конечному продукту, линия сушки в псевдоожиженном слое может дополняться следующим оборудованием:

• Система охлаждения продукта: Дополнительная зона в конце сушильной камеры, в которую подается холодный (или осушенный) воздух для снижения температуры высушенного продукта до температуры, безопасной для упаковки.
• Узел рециркуляции отходящего тепла: Система, возвращающая часть отработанного теплого воздуха обратно в процесс после очистки, что позволяет существенно снизить энергопотребление.
• Взрывозащищенное исполнение: Для работы с легковоспламеняющимися и взрывоопасными материалами (органические растворители, угольная пыль). Включает специальные разрывные мембраны, системы инертной газовой среды и взрывозащищенное электрооборудование.
• Система подачи инертного газа: Для сушки материалов, склонных к окислению при контакте с кислородом воздуха (используется азот или перегретый пар).
• Бункер-накопитель с системой дозирования: Для обеспечения равномерной непрерывной подачи влажного материала в сушилку.
